Запуск вебасто с телефона
После покупки и установки отопителя автовладелец выбирает способ управления этим прибором. Автономный отопитель Вебасто имеет возможность подключения к различным системам управления.
Различные GPS-модули имеют разные наборы функций. Самые простые позволяют только включать или выключать отопитель. Более сложные позволяют использовать и другие функции (например, при понижении температуры ниже заданного значения автомобиль сам напомнит Вам о том, что желательно включить отопитель).
Некоторые GPS-модули позволяют также определить примерное место нахождения транспортного средства.
Ниже можно просмотреть видео про запуск и управление вебасто с телефона
Переключатель / таймер
Отопителем можно управлять изнутри автомобиля посредством переключателя или таймера (Webasto MultiControl / Таймер 1533). Таймер дает возможность настроить включение подогрева в определенный день и время. Переключатель или таймер по умолчанию устанавливается в автомобиле при установке отопителя.
Дистанционные системы управления вебасто
Находясь вне автомобиля отопителем можно управлять через дистанционные системы управления (например, Telestart T91). Главным недостатком дистанционных систем является ограничение по дальности действия (от 800 до 1500 метров в зависимости от модели).
Управление Webasto с телефона
Также можно выполнять дистанционный запуск вебасто с телефона. Для этого необходимо установить GSM-модуль и подключить его к отопителю. При определенной сноровке это можно сделать своими руками, не обращаясь в сервисный центр. Однако установку можно также произвести и на сервисе, стоимость такой работы невысока.
Запуск webasto с телефона производится посредством звонка или SMS (для GSM-модуля АвтоФон Termo и других).
Более продвинутые GSM-модули (например, ALTOX WBUS-4 или ThermoCall) позволяют управлять отопителем через специальное мобильное приложение.
УРА! Управление Вебасто с телефона!
Очень давно хотел организовать дистанционный запуск котла. Но всегда душила жаба на известные мне решения. И вот чисто случайно наткнулся на весьма бюджетный девайс Starline m22-96.
По факту это сигналка с автозапуском и gsm модулем, но без сигналки с брелком. Как я ее искал — отдельная история! В Яндексе пересмотрел 5 страниц поиска и уже в других городах начал заказывать, но вообще нигде не было в наличии, т.к. штука эта снята с производства. Но тут меня осенило, что есть радиорынок и мой кореш оттуда сразу же её нашёл у ребят, которые занимаются сигналками. Она была одна и уже давно пылилась на полке. Разумеется, сразу забрал без раздумий.
Установка в машину есть в нескольких вариантах — можно подключить к двум линиям can и альтернативному свету и вывести датчик температуры под капот. Я выбрал минимальный набор, который позволяет запускать вебасто и следить за состоянием машины через приложение.
Подключился просто скруткой к проводам obd разъема. 2 провода на плюс и минус и 2 провода на can. Все схемы есть на сайте старлайн.
Самое важное — это настройка блока через компьютер и прогу Starline master. Я сначала бегло прошёлся по настройке и первый раз вообще не загрузил прошивку под авто в блок, а во второй раз не включил управление вебасто. Пришлось день ездить так пока все не настроил))
Блок стяжками закрепил за панелью управления светом, антенну провёл под стойкой и наклеил на лобовое.
Как итог, если знать как это делается и все нюансы — установить можно за полчаса. Установщики просят за это от 4000, а когда девайс стоит 6 — это так себе вариант.
Webasto — запуск с телефона
Долго я вынашивал эту идею, но никак руки не доходили. Таки решился.
Иметь вебасто в качестве догревателя, перепрошитого также в автономку, и не иметь к нему пульта, а лишь пользоваться таймерами, было несколько нелогично.
Посему имелось несколько вариантов на выбор:
— продолжать пользоваться таймерами и подстраиваться под них самому
— выложить около 200 евро за б/у блок с пультом с дальностью действия в реальных городских условиях не более 100м
— поставить систему Webasto ThermoCall за 300-400 евро для запуска с телефона
— сделать аналог телестарта самому
А так как у меня уже имелся внешний таймер Webasto 1533, установленный предыдущим владельцем, начало было положено. А решение это было принято по причине возможности ручного запуска отопителя кнопкой:
Значит, на нее и завяжем управление.

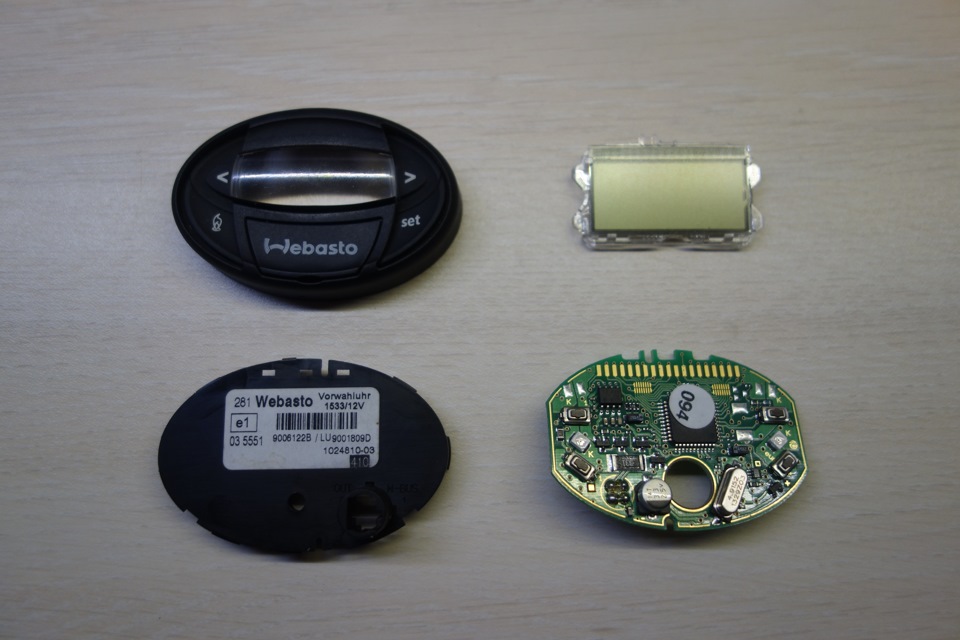

Разбираем пациента:

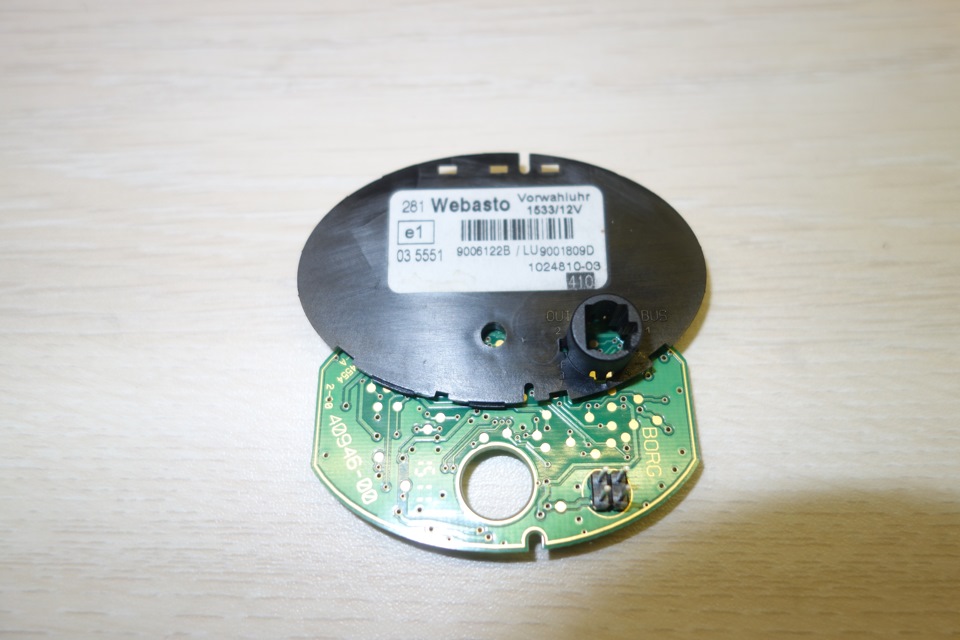

С обратной стороны разъем на 4 пина — 2 на питание, 1 — W-Bus, управляющий котлом и еще один OUT — не задействованый — не порядок:

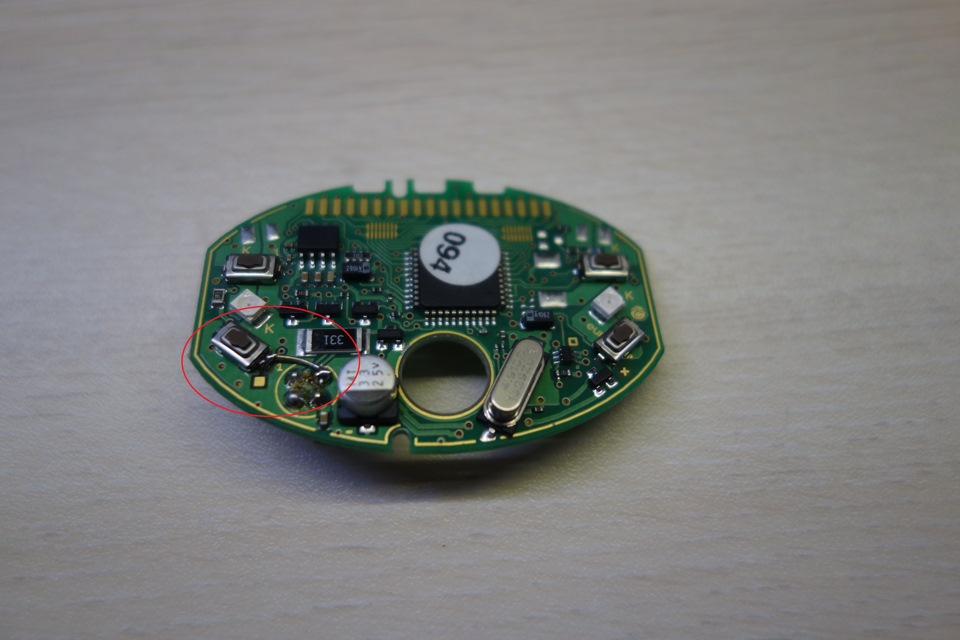

На него-то мы и повесим вывод кнопки ручного запуска котла:
Для справки:
— На кнопке постоянное напряжение +5в около 5мА при замыкании
— При нажатии потенциал цепляется на землю, отсылается низкий уровень на контроллер
— Контроллер воспринимает импульс любой продолжительностью от 0,5с до 8с
Таким образом, при желании этот таймер можно подцепить на любую сигнализацию или GSM модуль. Или…
А почему бы и нет? Дешево — да, сердито — да, эффект на лицо. Посему аппарат, любезно предоставленный cartuner42 был разобран в считанные минуты:
В подробности вдаваться не буду, суть одна — на месте вибромоторчика установил оптрон, цепляющий кнопку таймера вебасто на землю при звонке. Телефон прописал на один номер, отключил смски и прочие оповещения. Вставил симку за 1 евро на полгода и получил нечто следующее:
Соответственно, подопытному нужно чем-то время от времени питаться, собрал зарядку:

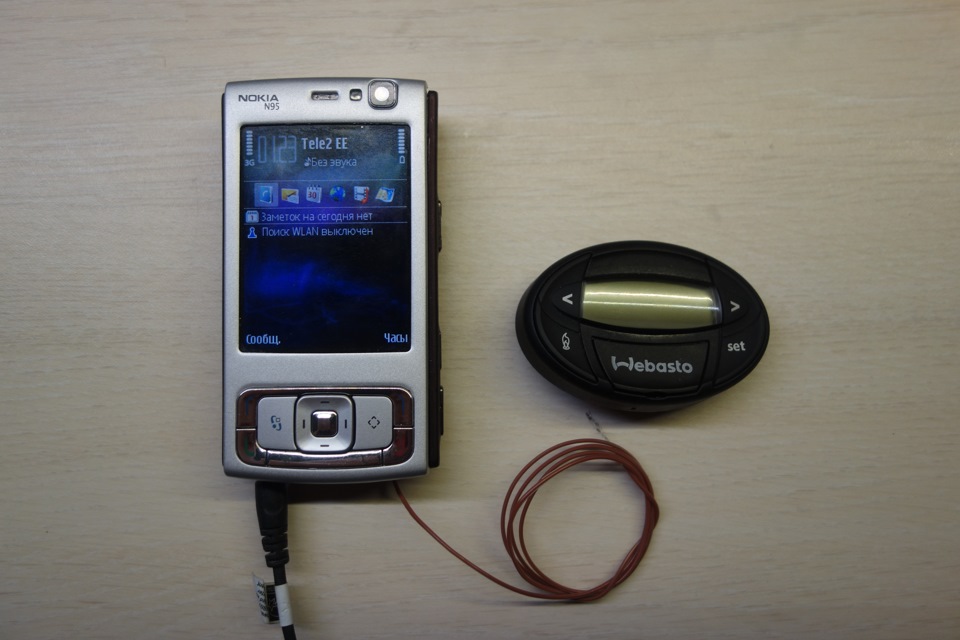

Пробные тесты сделаны, телефон реагирует, таймер тоже, следовательно, идем в машину:

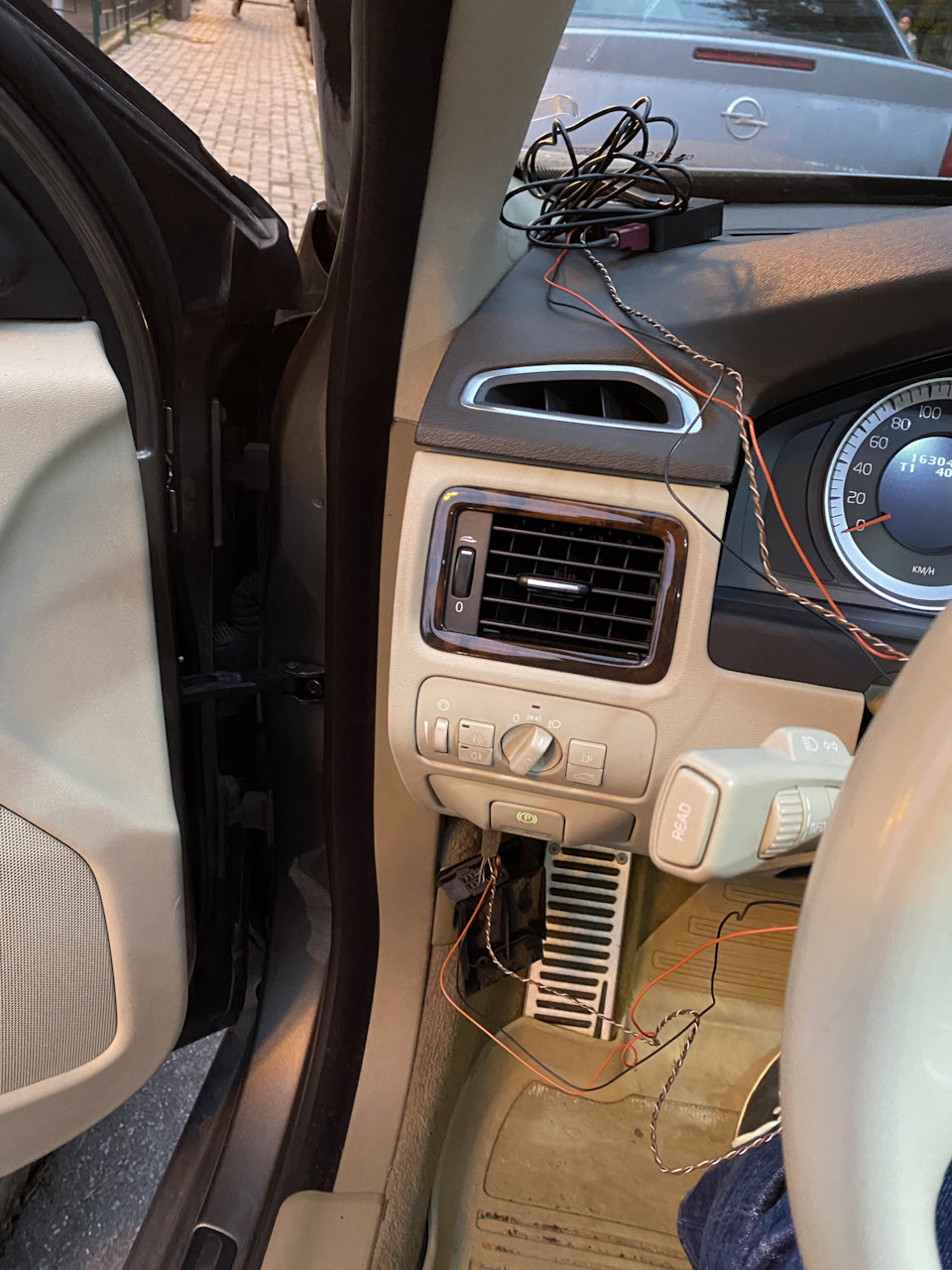

Из оригинального разъема отщипываем нужный серый провод под внешнее управление:
Запитаться можно в левом блоке предохранителей — так и масса, и плюс, появляющийся в черной колодке при включении зажигания:
А на этом и все. Нечего большую простыню разводить по подключению трех проводов. Думаю, более интересен будет конечный результат:
При коротком гудке на авто вебасто запускается на предустановленное время (30мин). При повторном (мало ли, посмотрел на улицу и передумал выходить) — выключается. И так по кругу, пока не сядет аккумулятор, которых в машине становится все больше:)
Надеюсь, этот вариант временная мера, после которой последует установка программируемого GSM-модуля. Но тогда это уже будет не только телестарт…
Всем тепла в машине морозными утрами!
Удаленный запуск 🔥Webasto с мобильного
С завода все B6 с дизельными двигателями оснащаются котлами Webasto в качестве догревателя (Включается автоматически ниже 5°C для более быстрого прогрева двигателя).
В моем случае догреватель уже был дооборудован до автономного отопителя путем установки в салоне таймера Webasto 1533:
С таймера можно запустить Webasto вручную либо задать время и продолжительность следующего включения. Но каждый раз программировать таймер на запуск по времени не всегда бывает удобно, хочется запускать Webasto удаленно, в любое время когда это необходимо.
Для этого есть следующие решения:
От производителя — Webasto Telestart/ThermoCall, стоимостью от 15 тыс. руб.
Либо альтерантивные — типа GSM модуля ALTOX WBUS-4, стоимостью от 10-11 тыс. руб.
Однако есть более дешевое и в то же время не менее надежное и удобное решение в виде GSM реле RTU 5024 стоимостью менее 1,5 тыс. руб.
Более подробно про характеристики и настройки данного реле можно прочитать здесь — ammo1.livejournal.com/887824.html
Как вы уже поняли остановился я именно на этом варианте и заказал в Китае это GSM реле.
После получения установил симкарту:
Обклеил корпус шумкой, чтобы избежать посторонних звуков под торпедой в будущем:
Место для установки выбрал за бардачком в ногах водителя, на металлическую планку с помощью пластиковых стяжек. Для установки необходимо всего лишь отщелкнуть сам бардачек и закрепить блок.
В плане подключения место тоже оптимальное, недалеко до таймера и блока предохранителей. Также в случае необходимости замены сим-карты или других операций с блоком добраться до него проще простого, отщелкнул вниз бардачек и блок как на ладони.
Теперь о самом подключении.
К GSM реле необходимо подключить постоянное питание 12В, благо потребление его небольшое (15-50 миллиампер). Питание берем с блока предохранителей, благо он рядом.
При поступлении звонка на SIM карту установленную в реле, с ранее настроенного номера (или списка номеров), после одного гудка оно сбрасывает звонок и замыкает управляющие контакты на время, которое вы ранее запрограммировали (по умолчанию — 0,5 секунды, как правило этого достаточно для эмуляции нажатия кнопки).
Чтобы запустить Webasto, необходимо замкнуть контакты кнопки — 🔥 таймера Webasto, для этого припаиваем провод к контакту этой кнопки на плате таймера, предварительно его разобрав:
В разрыв провода, для защиты цепей самого таймера, желательно поставить диод, типа 1N4001 или аналог, по следующей схеме:
Далее провод от кнопки таймера подключаем к выходу «NO» реле.
К выводу «COM» подключаем массу (можно взять с вывода «-« питания реле)
После чего система готова к использованию.
Для запуска Webasto звоним на номер GSM реле, после одного гудка оно Вас сбрасывает и запускает Webasto на время запрограммированное в таймер (от 1 до 60 минут). Если вдруг передумали или запустили Webasto ошибочно — звоним еще раз, Webasto отключается.
Электрика: Webasto — запуск с телефона
Долго я вынашивал эту идею, но никак руки не доходили. Таки решился.
Иметь вебасто в качестве догревателя, перепрошитого также в автономку, и не иметь к нему пульта, а лишь пользоваться таймерами, было несколько нелогично.
Посему имелось несколько вариантов на выбор:
— продолжать пользоваться таймерами и подстраиваться под них самому
— выложить около 200 евро за б/у блок с пультом с дальностью действия в реальных городских условиях не более 100м
— поставить систему Webasto ThermoCall за 300-400 евро для запуска с телефона
— сделать аналог телестарта самому
А так как у меня уже имелся внешний таймер Webasto 1533, установленный предыдущим владельцем, начало было положено. А решение это было принято по причине возможности ручного запуска отопителя кнопкой:
Значит, на нее и завяжем управление.
Разбираем пациента:
С обратной стороны разъем на 4 пина — 2 на питание, 1 — W-Bus, управляющий котлом и еще один OUT — не задействованый — не порядок:
На него-то мы и повесим вывод кнопки ручного запуска котла:
Для справки:
— На кнопке постоянное напряжение +5в около 5мА при замыкании
— При нажатии потенциал цепляется на землю, отсылается низкий уровень на контроллер
— Контроллер воспринимает импульс любой продолжительностью от 0,5с до 8с
Таким образом, при желании этот таймер можно подцепить на любую сигнализацию или GSM модуль. Или…
А почему бы и нет? Дешево — да, сердито — да, эффект на лицо. Посему аппарат был разобран в считанные минуты:
В подробности вдаваться не буду, суть одна — на месте вибромоторчика установил оптрон, цепляющий кнопку таймера вебасто на землю при звонке. Телефон прописал на один номер, отключил смски и прочие оповещения. Вставил симку за 1 евро на полгода и получил нечто следующее:
Соответственно, подопытному нужно чем-то время от времени питаться, собрал зарядку:
Пробные тесты сделаны, телефон реагирует, таймер тоже, следовательно, идем в машину:
Из оригинального разъема отщипываем нужный серый провод под внешнее управление:
Запитаться можно в левом блоке предохранителей — так и масса, и плюс, появляющийся в черной колодке при включении зажигания:
А на этом и все. Нечего большую простыню разводить по подключению трех проводов. Думаю, более интересен будет конечный результат:
При коротком гудке на авто вебасто запускается на предустановленное время (30мин). При повторном (мало ли, посмотрел на улицу и передумал выходить) — выключается. И так по кругу, пока не сядет аккумулятор, которых в машине становится все больше:)
Надеюсь, этот вариант временная мера, после которой последует установка программируемого GSM-модуля. Но тогда это уже будет не только телестарт…
И да, стоимость проекта — 1 евро (за симку на полгода).
Всем тепла в машине морозными утрами!
