Как отремонтировать датчик заднего хода
Датчик заднего хода: возможные неисправности
Каждый автомобилист, скорее всего, осведомлён, что одна из важнейших его обязанностей при езде по дорогам общего пользования заключается в оповещении других участников движения о намерении совершить тот или иной манёвр. К примеру, для указания о желании повернуть влево или вправо используются специальные указатели, управляемые специальным рычагом.
Однако прогресс не стоит на месте, и некоторые оповестительные сигналы подаются машиной автоматически. Ярким примером этому служит задний ход машины, при реализации которого задние фары бело-лунного цвета загораются автоматически и заблаговременно. Происходит это благодаря наличию в конструкцию автомобиля специального датчика. Именно о принципах его работы и ремонта поговорим в приведённой ниже статье.
Устройство и принципы работы датчика
Движение задним ходом – одна из важнейших среди имеющихся возможностей любого автомобиля. Именно включение задней скорости позволяет машине двигаться обратно без использования разворота на 180 градусов. Благодаря такой возможности, водитель не только может удобно располагаться в парковочных зонах в процессе движения на машине, но и существенно экономить своё время при выполнении целого ряда манёвров.
Сдавая назад, автомобилисту важно не только внимательно следить за соблюдением ПДД и контролем расположения стоящих позади объектов, но и быть уверенным в том, что каждый сторонний участник движения осведомлён о желании с его стороны двигаться обратным ходом. К счастью всех автолюбителей, процесс оповещения в этом плане полностью автоматизирован и происходит посредством использования датчика заднего хода, установленного непосредственно в конструкции автомобиля. Учитывая столь важную функцию этой составляющей машины, каждый автовладелец должен следить за его исправным состоянием и, при необходимости, ремонтировать.
Работает датчик включения заднего хода по несложному принципу, суть которого заключается в следующем:
Электрическая схема датчика заднего хода довольно-таки проста, если ни сказать, что примитивна. Её работа, как правило, основана на использовании концевого переключателя, который представляет собой некоторую кнопку, расположенную на пути движения рычага КПП по пути хода задней скорости и прижимающуюся/отжимающуюся при включении/отключении таковой. То есть, задаваясь вопросом по поводу того, как поменять датчик заднего хода, стоит быть готовым к частичному разбору коробки передач, ибо данный узел устанавливается именно в неё или в пределах её функционирования.
Возможные неисправности
Ремонт датчика заднего хода – пожалуй, именно то, от чего не застрахован никто. Случается так, что узел требуется заменить лишь по той причине, что он попросту не работает. Как же действовать в такой ситуации? В первую очередь, важно понять – почему датчик неисправен или работает некорректно.
На сегодняшний день принято выделять следующие возможные неисправности узла:
Симптоматика неисправности датчика заднего хода, наверное, понятна всем – соответствующие фары находятся в нерабочем состоянии или функционируют крайне некорректно. Эксплуатировать автомобиль в таком состоянии просто недопустимо, поэтому первоочередно при появлении проблемы с узлом стоит задуматься о том, где находится датчик заднего хода и как правильно его отремонтировать. Об этом более детально поговорим ниже.
Ремонт датчика: замена и диагностика неисправности
Полная замена датчика заднего хода – однозначно, не то, что следует делать первоочередно при неправильной работе «стопарей». Перед демонтажем старого узла и монтажом нового важно исключить возможность ручного ремонта цепи и лишь после этого прибегать к замене. В типовом варианте порядок ремонта датчика выглядит так:
Отметим, что в большинстве случаев ремонт датчика заднего хода автомобиля заканчивается либо на первом, либо на втором шаге ремонта. Учитывая абсолютную несложность ремонтных мероприятий, стоит лишь провести их правильно и в должной мере, тогда проблемы с узлом дискомфорта уж точно не доставит.
Пожалуй, наиболее важная информация по рассматриваемому вопросу подошла к концу. Надеемся, сегодняшний материал дал ответы на интересующие вас вопросы. Удачи на дорогах и в ремонте!
Ремонт датчика заднего хода.
С недавних пор стал замечать, что если сдаю назад, фары заднего хода иногда не работают. А несколько дней назад они перестали гореть вообще. Прозвонил датчик с включенной задней передачей, тестер молчит ;(( Значит скис.
Проанализировав цены www.exist.ua/price.aspx?pid=129017D9&sr=71 которые колебались от 40$ до 127$, я сделал поразительное умозаключение — в ночное время, при езде задом без фонарей, количество пешеходов в моём городе будет неуклонно сокращаться, особенно жалко пешеходов с сисьгами, но ещё жальче чеснозаработанных уе.
Озарение пришло само собой — восстанавливать датчик (к слову сказать никакой это не датчик, а банальная кнопка замыкающая цепь)
Водятся энти датчики на коробке справа. Снимаем аккумулятор, потом подушку под аккумулятором, и в открывающуюся дыру, пардон — отверстие, наблюдаем виновника (и одновременно врага всех пешеходов с сисьгами)
Головкой на 13 откручиваем удерживающую пластину и вытягиваем его на свет Божий.
Теперь слева на коробке, возле рабочего цилиндра отсоединяем разъём и 45-той звездой откручиваем два болта удерживающих его.
Теперь извлекаем датчик из тела пациентки полностью.
Несём его домой, моем датчик, моемся сами.
Осторожно отщелкиваем защелки (что бы не повредить микропроцессор)
и снимаем верхнюю крышку.
Извлекаем из корпуса «бочёнок» на двух защелках, а из него в свою очередь — подгоревшую контактную группу состоящую из двух контактов и зачищаем их.
Вытягиваем кнопку, зачищаем контакт на ней и растягиваем пружинку. (у меня пружина «подустала»)
Так схематически работает датчик.
Собираем в обратной последовательности. Верхнюю крышку корпуса я при сборке просиликонил. Влага там ни к чему.
Перед установкой ставим тестер на прозвон, дотрагиваемся до контактов на разъёме и нажимаем кнопку «датчика». Если тестер пищит — значит у вас все получилось. Если нет — увы, сумма от 40$ до 127$ уходит в фонд спасения пешеходов с си… ну вы поняли.
77. Ремонт-доработка датчика фонарей заднего хода

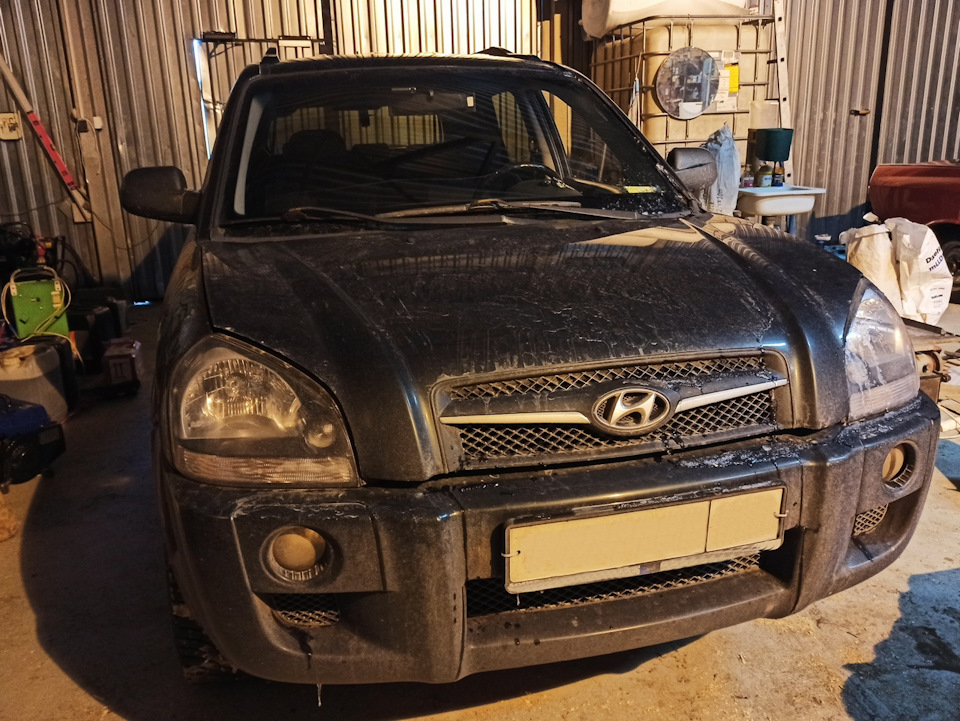

Доброго дня мои уважаемые подписчики!
Прошлого примерно 2 года и опять датчик заднего хода запросил ремонта. Все симптомы как и в прошлый раз — пока холодная коробка переключения передач, все отлично. Как прогреется, так все, лампы заднего хода не горят, соответственно парктроник и камера не работают.
Можно конечно и по старинке парковаться, по зеркалам и это не большая проблема, но^
— во первых, парковка ночью да еще в темном дворе происходит почти на на ощупь, хоть сам выходи и смотри куда едешь

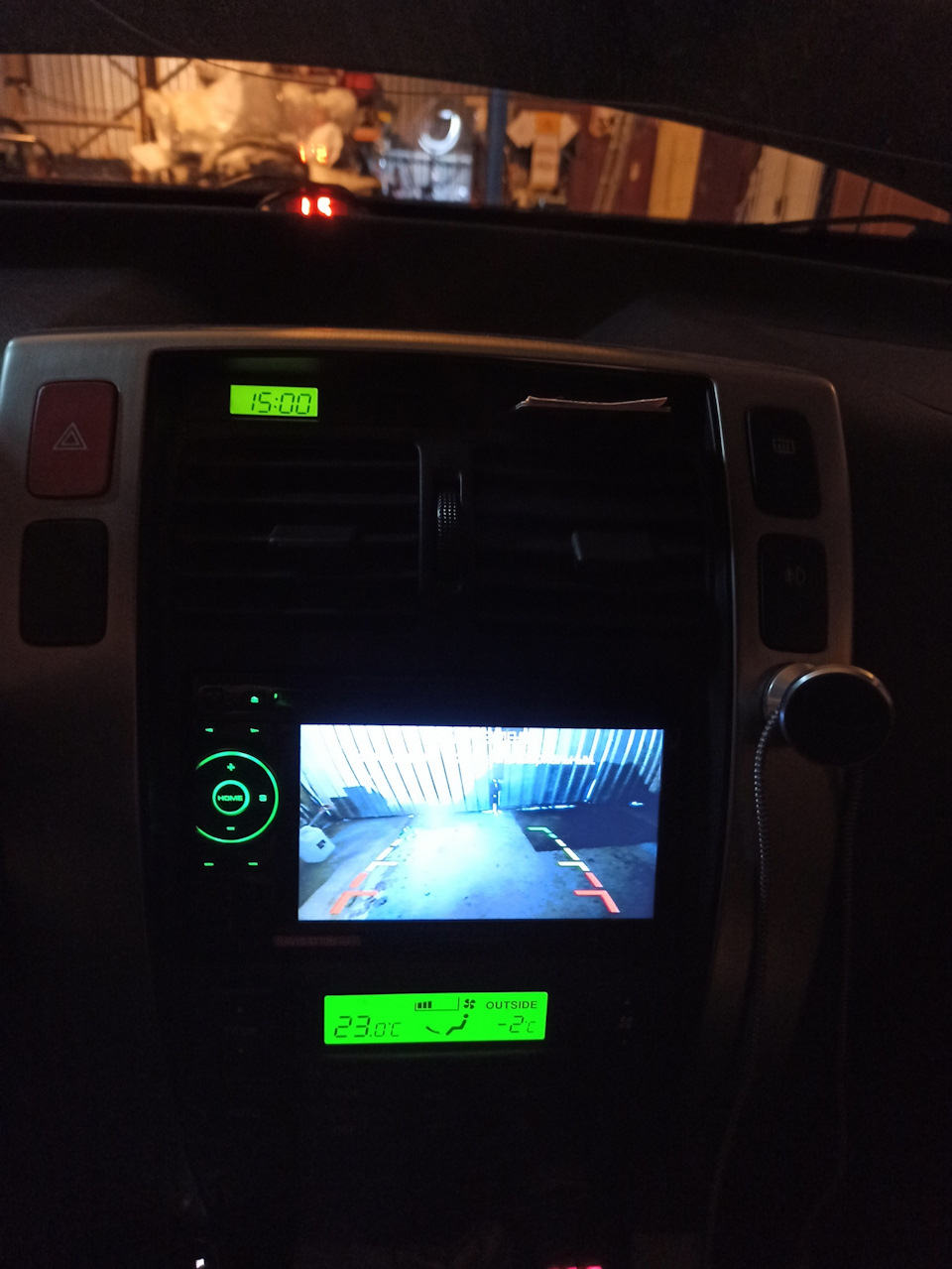

— во вторых, я уже на столько привык парковаться с парктроником и камерой, что уже совсем не хочется от них отказываться.
По сути всей этой проблеме простое и логичное решение, а именно замена датчика (концевой выключатель фары заднего хода Hyundai/Kia 93860-39012). Но вот увы но эти датчики не часто бывают и далеко не в любом магазине, а под заказ с нынешней пандемией и карантином тем более особо не на заказываешь.
В общем решил второй раз доработать, а уже летом, когда будет обстановка по спокойней, купить и поставить новый датчик.

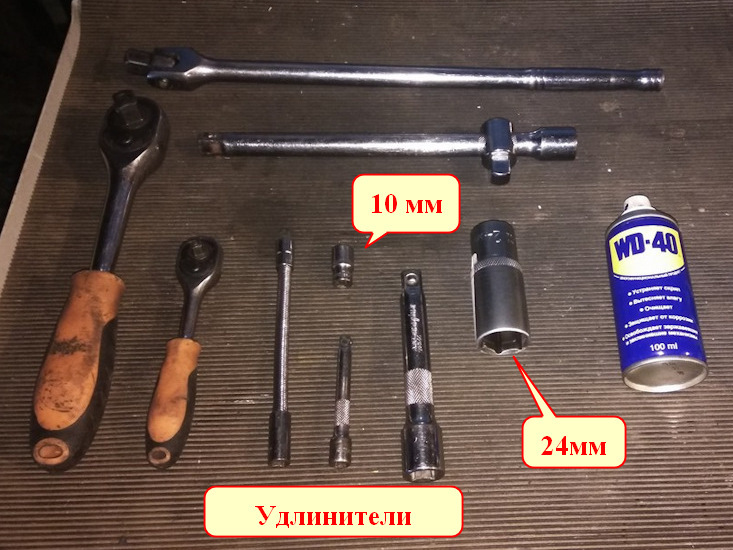

Инструменты для ремонта датчика:
1. Головка на 24 мм удлиненная
2. Головка на 10 мм обычная.
3. Трещетка под головку на 24 мм и удлинитель
450 мм. (у меня их было два
300мм и 150мм)
4. Трещетка под головку на 10 мм и удлинитель
300 мм. (у меня их было два
200мм и 100мм)
5. WD40 или что то подобное для смазки резьбы.
Итак приступим
Сразу оговорюсь ремонт не сложный.

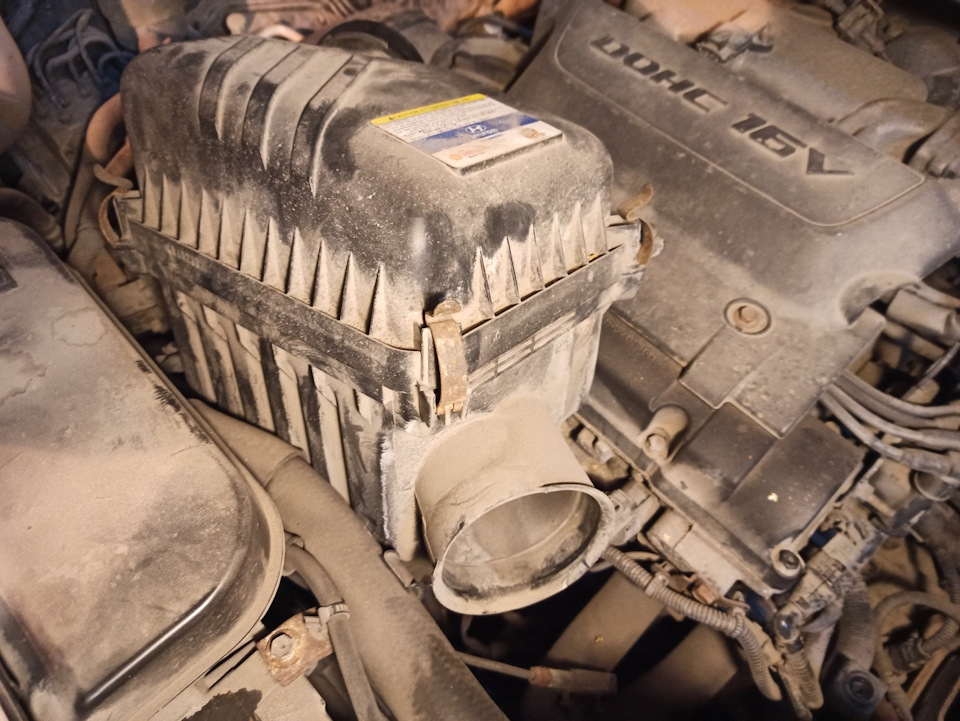

1. Головкой на 10 мм откручиваем хомут фильтра, предварительно хорошентько полив его WD40, а то уж больно туго идет. Именно из за этого не стоит пытаться этот болт отучивать отверткой.
Болт не должен выкрутится, тем более полностью, наоборот он должен закручиваться, тем самым ослабляя хомут и патрубок от фильтра.

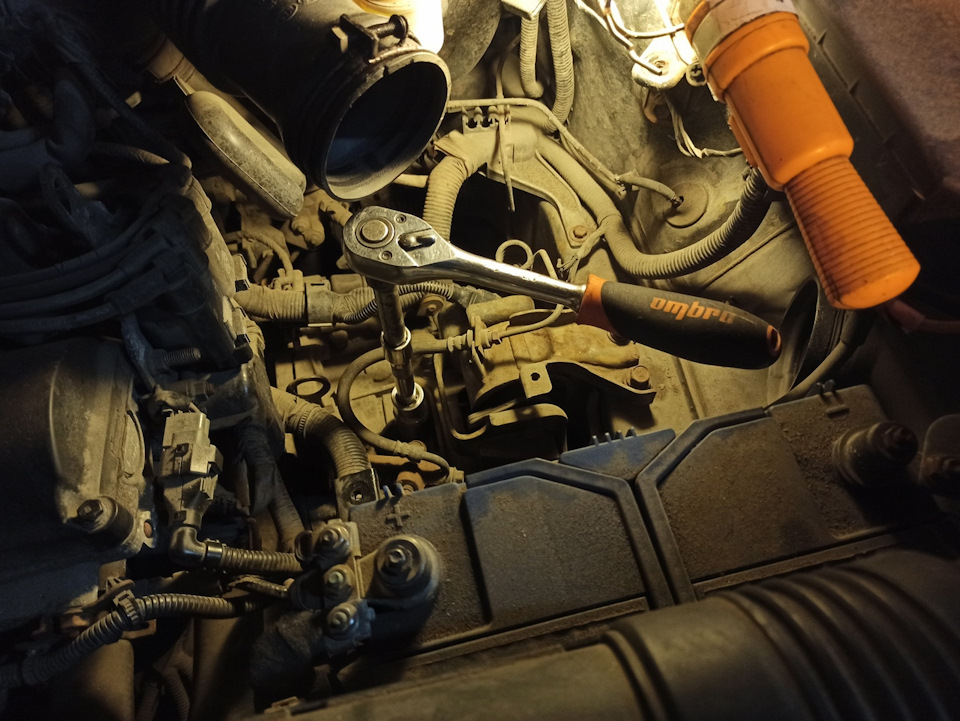

2. Головкой на 10 мм + удлинители откручиваем два болта крепящие фильтр.
3. Снимаем фильтр. Поначалу может показаться что он еще чем то держится, но это не так. Снимается он легко. Доступ к датчику открыт.
4. Нащупываем кнопку и снимаем с датчика разъем. В моем случаи, в щели у кнопки забились пылью и кнопка очень неохотно нажималась.

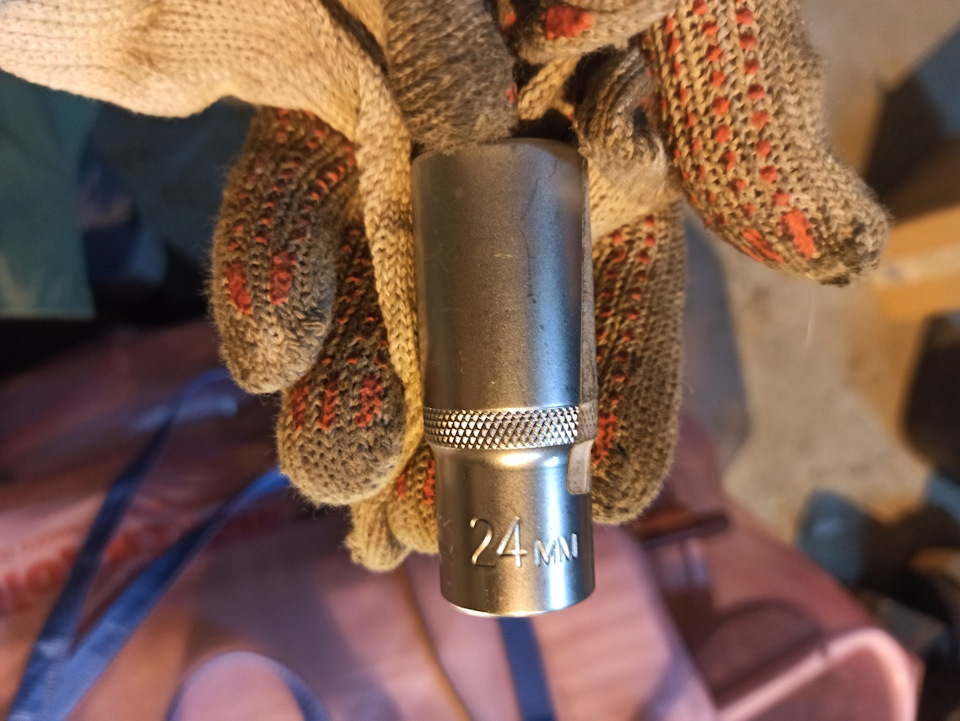

5. Головкой на 24 мм откручиваем датчик. Вот тут может понадобится сила. Закручен он хорошо, да еще и с фиксатором резьбы.
К слову наш датчик работает на размыкание, т.е. в свободном положении датчик замыкает контакт, а в нажатом размыкает.
6. Идем дорабатывать датчик.

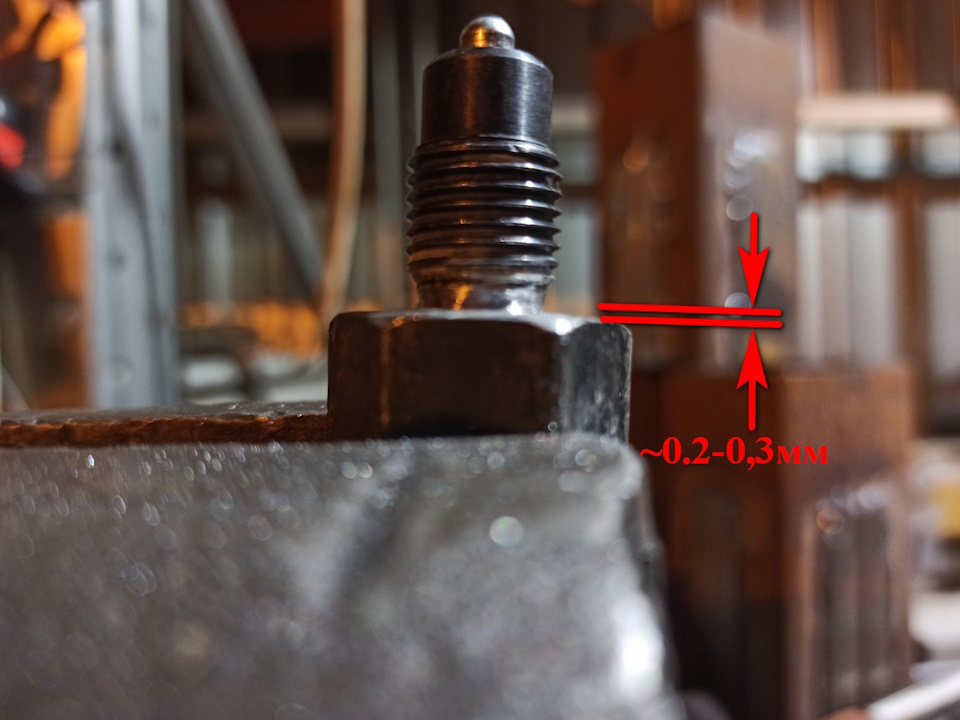

Спиливаем надфилем аккуратно по кругу буквально 0,2-0,3 мм. Внимательно следим чтобы спил был обязательно горизонтальный, ибо чаще всего при снятии металла края спиливаются гораздо лучше чем середина.
Лучше это проделать несколько раз. Спилил, поставил, проверил. Мало, идем опять спиливать.
7. Ставим обратно. Если есть, то желательно нанести немного специальную смазку — фиксатор резьбы, чтобы датчик сидел и не выкрутился.
8. Проверяем. Все работает!
Небольшое отступление, для тех кто хочет отвернуть датчик рожковым гаечным ключом
Даже при наличии нужных ключей это великая проблема, из за множества различных элементов ключом практически невозможно работать, ход ключа минимален не более 20-30град. А если учесть что штатный датчик сидит очень крепко, то надо быть очень сильным чтоб с таким малым рычагом его отвернуть, так как длинный ключ туда просто не влезет.
Если есть вопросы, критика, комментарии или просто что то добавить, милости прошу!
Всегда рад ответит на ваши вопросы!
Датчик заднего хода автомобиля
На фоне различных сенсоров положения коленвала, детонации, температуры двигателя, света и дождя, название «датчик заднего хода» выглядит несколько странно. Каков может быть функционал данного устройства, и что он может фиксировать?
Многие автолюбители путают этот прибор с парктроником, установленном на бампере автомобиля. На самом деле, это не так.
Что такое датчик заднего хода
Любой автомобиль имеет в КПП реверсную передачу, проще сказать — задний ход. Без этой функции не обойтись, реверсное направление движения требуется при сложных разворотах в ограниченном пространстве, выезде и заезде на парковку (в гараж), при пересечении бездорожья. Поскольку естественное положение водителя направлено по ходу движения, обзор при реверсе ограничен. Вокруг автомобиля, двигающегося назад, могут быть люди, автомобили, или неподвижные препятствия. Необходимо обеспечить их безопасность, а также помочь водителю ориентироваться в сложных условиях вождения.
Причем тут датчик задней передачи
Среди мер безопасности, и помощи водителю при включении задней скорости, можно перечислить следующие технические средства:
Как активировать эти средства? Включать их вручную опасно и ненадежно, устройства обеспечения безопасности должны запускаться автоматически. Для этого и нужен датчик включения заднего хода.
С технической точки зрения, это выключатель (точнее включатель), активируемый механическим путем.
Такие концевики применяются не только в автомобилях. При перемещении определенного предмета в зону действия штанги-толкателя, контакты включателя замыкаются.
А дальше — дело техники. Можно активировать реле для включения устройств высокой потребляемой мощности, или напрямую подать на них питание. Например, на фонари заднего хода. Собственно, по предназначению эти датчики делятся на универсальные (для подключения ряда систем через реле) или работающие исключительно в цепи задних фонарей освещения.
Расположение включателя в автомобиле
Где находится датчик заднего хода? В принципе, его можно разместить рядом с любым предметом, занимающим определенное положение при включении задней передачи. Подойдет ли для этого кулиса рычага КПП? В принципе да, но перемещение рукоятки может и не включить заднюю передачу. И наоборот: задний ход может быть включен, а рукоятка по какой-то причине не примет нужного положения. Надежнее всего разместить датчик собственно в механизме переключения. Обычно он расположен в корпусе коробки передач.
Шток датчика перемещает кулиса, отвечающая за положение шестерни привода реверсного хода.
Информация! Датчики такого типа располагаются только в механических коробках передач. В автомобилях с АКПП, сигнал включения систем безопасности заднего хода подает другое устройство.
Следует знать, что механическая часть датчика и резьбовое соединение, фактически является пробкой в герметичном картере коробки передач. В ней находится трансмиссионное масло, которое при нарушении герметичности может вылиться наружу.
Разновидности датчиков
Способ соединения проводов принципиально не имеет значения. Все виды подключения, кроме открытых, достаточно надежны и герметичны.
Поломка датчика
Неисправный элемент идентифицируется сразу: перестают включаться фонари заднего хода и прочие связанные устройства. Эта проблема может возникнуть и по причине обрыва проводки. Как проверить датчик на исправность?
Важно! При демонтаже датчика необходимо приготовить винтовую пробку, чтобы оперативно заблокировать отверстие. Иначе из картера коробки передач может вытечь масло.
Ремонт датчика заднего хода нецелесообразен. Корпус герметичен, после его вскрытия и приведения в порядок контактной группы, восстановить конструкцию до заводского состояния будет невозможно. Узел недорогой, особенно на автомобилях отечественного производства. Поэтому замена не будет слишком затратной.
Важно! Экспериментировать с подбором датчика от других моделей авто, нет смысла. Если механическая часть окажется больше штатной, можно повредить коробку передач.
Для замены не требуется специальных инструментов: только гаечный ключ.
Видео по теме
Ремонт датчика заднего хода: где стоит регулятор и как его заменить своими руками?
Что такое датчик заднего хода
Любой автомобиль имеет в КПП реверсную передачу, проще сказать — задний ход. Без этой функции не обойтись, реверсное направление движения требуется при сложных разворотах в ограниченном пространстве, выезде и заезде на парковку (в гараж), при пересечении бездорожья. Поскольку естественное положение водителя направлено по ходу движения, обзор при реверсе ограничен. Вокруг автомобиля, двигающегося назад, могут быть люди, автомобили, или неподвижные препятствия. Необходимо обеспечить их безопасность, а также помочь водителю ориентироваться в сложных условиях вождения.
Причем тут датчик задней передачи
Среди мер безопасности, и помощи водителю при включении задней скорости, можно перечислить следующие технические средства:
Как активировать эти средства? Включать их вручную опасно и ненадежно, устройства обеспечения безопасности должны запускаться автоматически. Для этого и нужен датчик включения заднего хода.
С технической точки зрения, это выключатель (точнее включатель), активируемый механическим путем.
Такие концевики применяются не только в автомобилях. При перемещении определенного предмета в зону действия штанги-толкателя, контакты включателя замыкаются.
А дальше — дело техники. Можно активировать реле для включения устройств высокой потребляемой мощности, или напрямую подать на них питание. Например, на фонари заднего хода. Собственно, по предназначению эти датчики делятся на универсальные (для подключения ряда систем через реле) или работающие исключительно в цепи задних фонарей освещения.
Не горят фонари заднего хода причины
Если обнаруживается, что при движении задним ходом на семерке не горит фонарь, значит нужно немедленно выявить неполадку и устранить ее. Скорее всего причиной будет:
На 4-х и 5-ти ступенчатых коробках семерок датчики стоят разные. Нужно обратить внимание при покупке.
Неисправность датчика заднего хода встречается довольно часто, поэтому сначала нужно проверить целостность предохранителя, затем убедиться в наличии напряжения на фонарях, а только после этого приступать к замене рассматриваемого выключателя. Причем его неисправность может проявляться не только отсутствием загорания фонарей, но еще и постоянным горением. Если фонари ЗХ постоянно горят, значит необходимо произвести замену датчика.
Как найти датчик заднего хода ВАЗ 2107
Рассматриваемый элемент, отвечающий за включение и отключение задних фонарей на ВАЗ 2107, располагается в основном механизме — это коробка передач. Чтобы найти расположение выключателя, нужно забраться под машину и посмотреть на коробку. Элемент крепится в нижней части коробки передач с правой стороны.
Его перепутать с другим датчиком невозможно, если вы знаете, где находится коробка и как она выглядит. На коробке установлен только один датчик, причем не только на карбюраторных, но и на инжекторных модификациях.
Эта мелкая деталь не подлежит ремонту, поэтому при выявлении ее неисправности, понадобится замена. Чтобы убедиться, что причина именно в рассматриваемом устройстве, следует снять подводящие провода от клеммы датчика, а затем переместить рычаг переключения передач в положение задней скорости. Установить регулятор мультиметра в положение прозвонки и прикоснуться щупами к двум контактам. Если прибор издает звуковой сигнал при включении задней скорости и наоборот молчит при перемещении рычага в положение неитраль, значит, элемент исправен и, нужно искать причину в других узлах. Зная, где находится лягушка на ВАЗ 2107, произвести дополнительную ее проверку не составит большого труда.
Необходимые детали и инструменты для замены
Рассматриваемый прибор не самая главная деталь на автомобиле, однако, при ее неисправности может возникнуть ДТП. Не стоит рисковать, тем более, если вы знаете, что ваши фонари заднего хода не включаются. Чтобы поменять датчик заднего хода на семерке, понадобится приложить совсем немного усилий.
Замена этого элемента длится не более 30 минут, но зато после проведенных работ вы приведете в порядок свое транспортное средство. Чтобы произвести замену, понадобится новый датчик, а также некоторые инструменты, а точнее гаечный ключ на «22», которым будет выкручиваться деталь, а также силиконовая жидкая смазка для обработки контактов. Упростить замену детали поможет длинная торцовая головка на «22», если такая имеется.
Меняем датчик
Выполняя замену датчика ЗХ, требуется предварительно произвести очистку места расположения этой детали на коробке. Это нужно для того, чтобы исключить попадание внутрь механизма грязи и пыли. Выполнять работы по замене датчика заднего хода на семерке нужно из смотровой ямы, соблюдая такую последовательность:
После того, как новый элемент будет установлен, рекомендуется обработать контакты силиконовой смазкой, а также убедиться в том, что контактное соединение надежное. При ненадежном соединении контактов работать исправно световая сигнализация заднего хода не будет. После окончания работ следует произвести проверку исправности работы световой сигнализации.
Расположение включателя в автомобиле
Где находится датчик заднего хода? В принципе, его можно разместить рядом с любым предметом, занимающим определенное положение при включении задней передачи. Подойдет ли для этого кулиса рычага КПП? В принципе да, но перемещение рукоятки может и не включить заднюю передачу. И наоборот: задний ход может быть включен, а рукоятка по какой-то причине не примет нужного положения. Надежнее всего разместить датчик собственно в механизме переключения. Обычно он расположен в корпусе коробки передач.
Шток датчика перемещает кулиса, отвечающая за положение шестерни привода реверсного хода.
Информация! Датчики такого типа располагаются только в механических коробках передач. В автомобилях с АКПП, сигнал включения систем безопасности заднего хода подает другое устройство.
Следует знать, что механическая часть датчика и резьбовое соединение, фактически является пробкой в герметичном картере коробки передач. В ней находится трансмиссионное масло, которое при нарушении герметичности может вылиться наружу.
Разновидности датчиков
Такой элемент не требует высокой точности в механике, но занимает много места в коробке передач. К тому же требуется обеспечение герметичности: например, сальника вокруг штока.
Малый ход (2–5 мм), требуется высокая точность. Зато датчик занимает мало места и герметичен по конструкции.
Способ соединения проводов принципиально не имеет значения. Все виды подключения, кроме открытых, достаточно надежны и герметичны.
Порядок замены РХХ на двигателе ВАЗ 2114
Перед тем как заменить регулятор холостого хода ВАЗ 2114 надо подготовить датчик, необходимый инструмент и материалы:
Перед заменой прибора требуется:
Резиновую прокладку, которая должна продаваться вместе с датчиком, предварительно смазать моторным маслом.
Рекомендуем: Система зажигания на бензопиле: схема работы, проверка, регулировка
Поломка датчика
Неисправный элемент идентифицируется сразу: перестают включаться фонари заднего хода и прочие связанные устройства. Эта проблема может возникнуть и по причине обрыва проводки. Как проверить датчик на исправность?
Важно! При демонтаже датчика необходимо приготовить винтовую пробку, чтобы оперативно заблокировать отверстие. Иначе из картера коробки передач может вытечь масло.
Ремонт датчика заднего хода нецелесообразен. Корпус герметичен, после его вскрытия и приведения в порядок контактной группы, восстановить конструкцию до заводского состояния будет невозможно. Узел недорогой, особенно на автомобилях отечественного производства. Поэтому замена не будет слишком затратной.
Важно! Экспериментировать с подбором датчика от других моделей авто, нет смысла. Если механическая часть окажется больше штатной, можно повредить коробку передач.
Для замены не требуется специальных инструментов: только гаечный ключ.
Проверка работоспособности
Для того чтобы не гадать исправен датчик или нет, достаточно взять небольшой оголенный проводок. После этого, требуется отсоединить фишку от датчика и непосредственно в ней перемкнуть два контакта. Другими словами, один конец провода засунуть в один разъем, второй в другой. После чего требуется провернуть ключ зажигания (заводить автомобиль не нужно) и посмотреть, загорелись ли огни заднего хода.
Прежде чем винить в неисправности сигналов заднего хода именно датчик, убедитесь, что устройство действительно утратило свою работоспособность. Для этого проведите диагностику:
Есть несколько наиболее распространенных причин, из-за которых ДЗХ выходит из строя. Но им есть противодействия, способные вернуть датчик к работе.
Окислились контакты на проводке
Их достаточно тщательно очистить и вернуть обратно. При этом минусовая клемма АКБ должна быть отключена
По мере эксплуатации датчик может выходить со своего посадочного места. Вкрутите его плотнее
Отсутствует контакт с проводкой в КПП
Проверьте состояние контактов, проводов. Зачистите или замените поврежденные элементы
Отсутствует контакт между штекером и блоком предохранителей
Также проверьте состояние контактов, зачистите, поменяйте проводку
Здесь исправить ситуацию можно только путем замены предохранителя
В некоторых ситуациях датчик исправен, контакты целые и проводка невредима. В этом случае перегорели сами лампочки. Их достаточно просто заменить.
