Как крепится генератор на газели
Проблемная неделя или замена генератора Газель бизнес фермер
Продолжаю серию постов о не простой неделе)))
Вобщем как писал раньше что после проблем в Сургуте загонял машину к алектрикам, те сказали все Оке)))
Вобщем, в очередной раз выезжая из бокса где практически жил последнее время загорелась контролька зарядки, упало напряжение на вольтметре…
Остановился, заглушил зажёг фонарь полез под капот…
Теперь то я ученный…😀😀😀
В первую очередь проверил монтажный блок — все цело.
Полез смотреть контакты на гене, тоже — все ок.
Начал проверять клемы, массы, все остальное… нифига все нормально, завел ещё раз, думаю, ну малоли… это же Газель )))) нет, не выличилось…
Ладно, поехал домой…утро вечера мудрее.
Утром звоню Сане, так то так то…
Еду к нему, до него 10км от моего дома…
Саша все проверил
— давай снимать
Сняли…
Отвлекусь…посмотрел как снимали генератор, ничего сложного нет…не дай бог конечно оказаться сново как в ситуации в Сургуте, но след раз буду скидывать не думая…думал все сильно сложнее.
Вобщем Саня снял гену разобрал и обнаружил опалину на диодном мосте, порылся у себя в кладовках, такого нет.
Я поехал искать диодный мост, взяв сгоревшей…
К слову, живу я в городе с криминальным названием Реж.😀😀😀
Расположен в 60-70км, от столицы Свердловской области, Екатеринбурга…но дырааааа как оказалось по запчастям даже на Газель ещё та… и смешно и грустно…ну я всегда понимал что по ассортименту, товарам, количестве вакансий ну далеко скажем от допустим Нижнего Тагила или например Магнитогорска, но, тут я окончательно во всем убедился…
Объехал 6 магазинов, ни в одном ну нету моего диодного моста… в одном магазине только предложили новый генератор для 4216, посовещавшись с Саней о том что старый отремонтируем и пусть будет запасной приобрёл новый…
Привез генератор в бокс, сравнили со старым… не много отличаются посадочные, и шкив…
Саня перекинул шкив со старого на новый…установили генератор.
Все заработало, все ок. Единственное что из за незначительно отличия посадочных ремень чуть-чуть на искасок… но думая это не критично…
Запустили двс, начались контрольные замеры…
Вобщем итак и сяк, с напргугой и без выдаёт ну только 13.9… ну да ладно не меньше 13 и хорошо…
Сегодня когда ездил разбираться с автономкой, Саня провел ещё одни замеры по напряжению, и о чудо 14-14.1
Объяснить он этого так и не смог)))
Генератор ГАЗ 2705 / 3302 Газель с 1994 года
Генератор
Для питания потребителей и подзарядки аккумуляторной батареи при работающем двигателе на автомобиле установлен генератор 9422.3701* переменного тока мощностью 1000 Вт. Он представляет собой трехфазную синхронную электрическую машину с электромагнитным возбуждением и встроенным кремниевым выпрямителем и регулятором напряжения. Генератор установлен с правой стороны двигателя на кронштейне. Устройство генератора показано на рис. 9.1.
Примечание:
* На части автомобилей может быть установлен генератор 2502.3771.
Генератор 9422.3701:
Внутренние части и обмотки генератора охлаждаются воздухом, который продувается через окна в задней и передней крышках с помощью двух установленных на валу ротора центробежных вентиляторов 11. На рис. 9.2 показана электрическая схема генератора.
Электрическая схема генератора:
Генератор приводится во вращение с помощью поликлинового ремня от шкива коленчатого вала двигателя.
Генератор работает совместно со встроенным электронным регулятором напряжения Я212А11Е. Регулятор поддерживает напряжение генератора в заданных пределах.
Техническое обслуживание генератора
При техническом обслуживании необходимо произвести проверку крепления генератора и кронштейнов, при необходимости укрепить его.
При проверке регулятора напряжения и щеточного узла генератора необходимо:
Техническая характеристика генератора
Ремонт генератора
Для снятия генератора необходимо:
Для установки генератора необходимо:
При разборке генератора, подлежащего ремонту, необходимо:
Контроль деталей генератора следует производить контрольной лампой (рис. 9.3) или прибором Э236.
Схема контрольной лампы с аккумуляторной батареей:
Регулятор напряжения и щеточный узел. Щетки должны быть целыми, без сколов и других дефектов, свободно перемещаться в каналах щеткодержателя под действием пружин. Изношенные щетки (высота выступления 4,5 мм) подлежат замене вместе с регулятором напряжения.
Необходимо проверить усилие пружин щеток, для чего выступающим из щеткодержателя концом одной щетки надавить на чашку весов. Когда щетка будет выступать из щеткодержателя на 2 мм, заметить показание весов, которое должно быть 1,8-2,6 Н (180-260 г). То же повторить со второй щеткой. Нужно собрать схему, показанную на рис. 9.4, для проверки исправности регулятора напряжения. Выводы от лампы следует подключить к разным щеткам. При исправном регуляторе напряжения контрольная лампа должна гореть.
Схема проверки исправности регулятора напряжения:
Для проверки регулируемого напряжения необходимо собрать схему, показанную на рис. 9.5. Выводы от лампы 1 подключить к разным щеткам. Установить напряжение источника 12 В. Лампа должна гореть. Повышая напряжение источника 2, установить, при каком значении лампа 1 гаснет. Это и будет регулируемое напряжение. Оно должно быть в пределах 13,8-14,2 В.
Если напряжение не укладывается в указанные пределы, регулятор напряжения подлежит замене.
Схема проверки величины регулируемого напряжения:
Статор
Проверка на отсутствие замыкания катушек статора на корпус
У статора следует проверить отсутствие замыкания его обмоток на корпус. Для этого необходимо один наконечник от контрольной лампы соединить с корпусом, а другим поочередно касаться одного из трех выводов обмотки (рис. 9.6). Лампа гореть не должна. Если лампа горит, это указывает на замыкание обмотки статора на корпус. В этом случае необходимо устранить повреждение или заменить статор. Затем следует проверить целостность обмоток статора. Для этого контрольная лампа поочередно подключается к двум наконечникам выводов обмотки статора (рис. 9.7) При исправной обмотке лампа должна гореть. Если между какими-либо двумя выводами лампа не горит, это указывает на обрыв обмотки или нарушение соединения в средней точке фаз.
Проверка обмоток статора на обрыв цепи
Обмотки статора также следует проверить на отсутствие витковых замыканий с помощью омметра. На полюсах статора не должно быть следов задевания за них ротора. При наличии задеваний необходимо проверить пластмассовый держатель подшипника и, при необходимости, заменить его.
Следует убедиться, что подшипник на крышке со стороны шкива сидит плотно.
Проверка сопротивления обмотки возбуждения ротора
Ротор генератора необходимо проверить на отсутствие витковых замыканий с помощью омметра (рис. 9.8), присоединяя его наконечники к контактным кольцам. С помощью контрольной лампы нужно проверить ротор на отсутствие замыканий его обмотки возбуждения на корпус, для чего один наконечник соединить с корпусом ротора, а другим поочередно касаться одного из двух контактных колец (рис. 9.9). При наличии повреждений ротор подлежит замене. Если при осмотре контактных колец ротора обнаружено, что они загрязнены и имеют следы подгорания и неравномерного износа по ширине, его следует зачистить мелкой шкуркой зернистостью 80 или 100. Для зачистки колец необходимо закрепить ротор за фланец передней крышки в тисках и, плавно поворачивая ротор, зачистить кольца шкуркой.
Проверка ротора на отсутствие замыкания обмотки возбуждения на корпус
Электрическая схема выпрямительного блока:
Выпрямительный блок (рис. 9.10) необходимо тщательно очистить от грязи. Произвести проверку диодов с помощью контрольной лампы 2 (рис. 9.11). Так как в каждой секции блока смонтированы диоды различной полярности, их проверяют при различной полярности включения аккумуляторной батареи.
Электрическая схема проверки диодов:
При включении проверяемого диода по схеме А лампа должна гореть, а при включении по схеме В не должна гореть. Если указанное условие не выполняется, то необходимо заменить выпрямительный блок.
Более тщательную проверку диодов следует делать с помощью приборов для проверки полупроводниковых приборов. После окончания осмотра и замены дефектных деталей генератор следует собрать.
Сборка генератора производится в порядке, обратном разборке. После сборки генератор необходимо проверить. Исправность генератора и правильность его сборки определяются проверкой частоты вращения генератора, при которой генератор начинает отдавать ток в 40А и 70А.
Электрическая схема проверки генератора на стенде:
Для проверки исправности генератора необходимо:
Исправный генератор с регулятором напряжения должен удовлетворять вышеуказанным параметрам. Такую проверку можно проводить на стенде Э242.
Замена генератора на газели 406 двигатель
Начала часто перегорать одна и та же лампочка. Потом обратил внимание, что дворники иногда работают через-чур быстро. Такая же фигня со стеклоподъемниками, в основном нормально, а иногда просто «стремительным домкратом», как говорится. Потом и другие лампочки начали перегорать. В общем стало очевидно, что регулятор напряжения вышел из строя. В сервис не поехал, решил сам попробовать починить. Попробую подробно описать, как я это сделал, вдруг кому поможет.
1. нужно снять шланг или трубу (не знаю, как правильно называется) подачи воздуха в двигатель
2. Снимаем разъем датчика дмрв
3. Теперь нужно снять ремень. Берем ключ на 15 и вешаем его болт ролика натяжителя. И тянем по часовой стрелке вверх, скидываем ремень. Но чтобы удобно было подлезть, для начала нужно скинуть железную панель, но это, я думаю и так все знают.
4. Когда скинули ремень, можно начать снимать генератор. Генератор крепится в двух местах. Откручиваем верхнее крепление головкой на 13.
5. Теперь необходимо открутить нижнее крепление. Я делал это снизу, снизу мне удобнее. У меня защиты картера нет, как подбираться к этому болту сверху, я не знаю, т.к. не пробовал. Там не просто болт, там длинная шпилька. Для того чтобы её открутить необходим 1 накидной ключ на 17, и головка тоже на 17 с удлинителем, я также использовал карданчик. Все открутилось легко.
6. Когда открутил шпильку, нужно её вытащить, но это невозможно, так как мешает ролик натяжителя. Нужно снять не только ролик, а всю конструкцию целиком. Снимается она ключом на 17, там идут 2 гайки, снимать его нужно тоже снизу.
7. Когда сняли ролик натяжителя, можно вылезать из-под машины и вытаскивть гену. Там идут еще две клемы, с одной скидываем фишку, со второй откручиваем гайку на 10. Защитный кожух может не отлипать, так как от времени прикипел и высох.
8. Когда гена на столе, нужно снять с него черный защитный кожух, открутив гаечки.
9. Сняв защитный кожух, мы видим щетки, которые встроены в регулятор напряжения.
10. Откурчиваем две гайки и 1 винтик. Снимаем щетки и ставим новые
11. С телефона заходим в ВК, находим группу автопогода, вступаем в нее vk.com/avtopogoda Там есть дефлекторы, коврики, подлокотники, авточехлы из экокожи, спойлеры, реснички, подлокотники, каркаснче шторки и другие аксессуары на автомобили. Отдохнули, теперь собираем всё в обратной последовательности.
Своих фотографий не сделал, поэтому показываю всё на фото из инета. Но так даже нагляднее. Надеюсь, что ничего не забыл.
Ключом «на 19» отворачиваем две гайки крепления кронштейна генератора.
Гайки крепления кронштейна генератора (для наглядности показаны на снятом двигателе)
Головкой «на 12» ослабляем затяж-ку гайки крепления регулировочной планки. Отворачиваем болт крепления генератора Газель Бизнес к регулировочной планке
и вынимаем болт с прижимной скобой. Снимаем кронштейн с генератором со шпилек и, повернув генератор кожухом вверх.
отсоединяем колодку провода от вывода D генератора.
Отводим резиновый защитный колпак от вывода «В+» генератора.
Ключом «на 10» отворачиваем гайку.
и отсоединяем наконечник провода от вывода «В+» генератора Газель Бизнес.
Вынимаем генератор из моторного отсека.
При необходимости отворачиваем гайки болтов нижнего крепления генератора и снимаем кронштейн с генератора. Устанавливаем генератор в обратной последовательности. Регулируем натяжение ремня привода генератора и насоса охлаждающей жидкости.
Учитывая то, что мощность штатного генератора не ахти, ремонтопригодность в условиях села и поля ниже плинтуса, а так же его достаточную капризность… короче хотелось его поменять. В итоге посидев подумав, посчитав сколько будет стоить перебрать родной геныч, я решил ставить НОВЫЙ. Ну и мощность надо бы по максимуму с перспективой на лебёдки, музычки и прочие радости.
Возможные неисправности
При неисправности генератора «Газели» нарушается работа всех электронных приборов, а аккумуляторная батарея не подзаряжается. О поломке данной детали водителя информирует специальный указатель на приборной панели. При такой неисправности запуск двигателя и движение автомобиля все же возможны, но до тех пор, пока аккумуляторная батарея полностью не разрядится. Нормальным образом передвигаться на таком автомобиле невозможно.
К основным неисправностям генератора можно отнести следующие: нарушение целостности проводов зарядной цепи, выход из строя подшипников, повреждение диодного моста, замыкание витковой обмотки статора, поломку регулятора напряжения, износ токосъемных колец, чрезмерный износ щеток.
Генератор «Газели», как и любой механизм автомобиля, может иметь как механические повреждения, так и электрические. Поэтому и способ устранения поломки, и виды операций имеют различный характер.
К механическим повреждениям можно отнести износ и повреждение подшипников качения, пружин, нарушение целостности корпуса, шкива и ремня привода.
К неисправностям, которые называются электрическим, можно причислить обрыв обмотки статора, трещины и износ щеток, поломку реле-регулятора, подплавление изоляционного покрытия витков, межвитковые замыкания.
При любом из этих видов поломок генератор автомобиля не в полной мере выполняет свои функции или же полностью выходит из строя, что сказывается на работе всех электронных приборов и двигателя в целом.
Возможные неисправности и их причины
Не смотря на то, что ГАЗель не особо прихотливый автомобиль, иногда и в нём могут возникать неполадки с генератором
Основными проблемами генератора считаются:
Как другие механизмы транспорта, генератор ГАЗели обречён получать не только механические повреждения, но и электрические. Исходя из этого, способы устранения неисправностей отличаются. Механическими считаются повреждения пружин, также подшипников качели, ремня привода либо шкива и корпуса. К электрическим относятся поломка регулятора, обрыв обмотки в стартёре, подплавление изоляции, межвитковое замыкание, износ щёток.
Причинами неисправностей способны послужить влага и, соответственно, коррозия. Механические проблемы образуются от «усталости» материала, несоблюдения либо нарушения нормативов эксплуатации, от загрязнений, солей, повышенных температур.
Как снять генератор на «Газели»?
Теперь рассмотрим вопрос демонтажа. Осуществляя ремонтные операции на автомобиле марки «Газель», снятие генератора необходимо проводить согласно всем технологическим инструкциям и соблюдать правила техники безопасности при проведении работ. В том случае, если двигатель автомобиля горячий, необходимо дать ему остыть, дабы избежать возможности получить ожог.
При наличии неисправности генератора его снимают с двигателя автомобиля и проводят диагностические и ремонтные операции. Для этого можно обратиться в сервисные мастерские или же провести ремонт самостоятельно. Многие автолюбители, которые впервые столкнулись с данной проблемой, задаются вопросом о том, как поменять генератор на «Газели». Операция по снятию и установке данной детали не относится к сложным технологическим и ремонтным процессам, и осуществить ее можно в домашних условиях. Для этого понадобится стандартный набор инструментов.
Демонтаж генератора
Демонтировать генератор ЗМЗ 406 с силовой установки можно своими руками. Для этого потребуется ключ на 10 и 12. Далее можно выполнять необходимые операции по демонтажу:
Деталь снята с машины, теперь можно приступить к диагностике проблем. Для начала необходимо разобрать узел. Снимаем заднюю крышку, демонтируем регулятор напряжения и шкив. Далее выкручиваем стяжные болты крышек генератора и вынимаем статор. При необходимости можно демонтировать и выпрямитель.
Сначала необходимо провести диагностику щеточного узла и регулятора напряжения. Как показывает практика, именно в этих деталях часто и имеются неисправности. Если с деталями все в порядке, то стоит проверить статор, ротор и обмотку катушки. Обычно, если неисправны эти узлы, их можно заменить. Но, если вышла со строя обмотка или больше двух деталей, то целесообразно приобрести новый генератор ЗМЗ 406, поскольку ремонт старого может обойтись в значительно дороже.
Современный автомобиль невозможно представить без аккумулятора. Это жизненно необходимый элемент в каждой машине. Именно он позволяет производить запуск двигателя, а также давать нужное напряжение для поддержания его работы. Без аккумулятора банально не работали бы приборы освещения. Но АКБ – такая вещь, которая имеет свойство разряжаться. Без зарядки машина может проехать не более ста километров. Разумеется, заряжать аккумулятор каждые пару часов нет никакого смысла. Поэтому в конструкции любого автомобиля предусмотрен для этих целей генератор. «Газель Бизнес 4216 УМЗ» не является исключением. Подробно о данном элементе на «Газели» мы расскажем в нашей сегодняшней статье.
Процесс снятия
Перед тем как заменить генератор на «Газели», важно извлечь отрицательную клемму аккумулятора, тем самым обесточив сеть автомобиля, а также отключить электропровода от детали. Далее необходимо ослабить натяжение ремня при помощи специального механизма и снять ее. Затем, открутив два крепежных болта генератора с картера двигателя, изымаем сам генератор из подкапотного пространства.
При выходе из строя щеток провести их замену не составит особого труда.
Необходимо лишь выкрутить два шурупа крепления щеток и снять их с корпуса. Но при более серьезных неисправностях элемент подлежит разборке и детальному анализу неисправностей.
Снимаем генератор ГАЗель
Чтобы проводить ремонтные операции, следует знать, как правильно снять генератор на ГАЗели, ничего при этом не поломав. Прежде всего, потребуется обесточить автомобильные сети. Для этого с аккумулятора снимается отрицательная клемма. Затем специальным механизмом ослабляется ремень, после чего снимается. Только после этого откручиваются болты и можно снять генератор на ГАЗели.
Теперь потребуется разобрать деталь для определения проблемы. Для этого с корпуса снимается защитная крышка и откручивается блок щёток. Отсоединив проводку, обесточивают регулятор напряжения, после чего его также снимают. Крышка корпуса демонтируется одновременно со стартёром. Затем отсоединяются с диодного моста клеммы, а при необходимости снимается сам мост. Чтобы проверить генератор на ГАЗели, можно использовать контрольную лампочку либо специализированный прибор измерения.
Разборка
В данном разделе описан поэтапный процесс, который поможет правильно разобрать генератор «Газели».
Итак, для начала необходимо снять с корпуса пластиковую защитную крышку. Затем открутить блок щеток и регулятор напряжения, предварительно отсоединив от него проводку. Далее следует выкрутить четыре стяжных шпильки корпуса генератора и демонтировать крышку корпуса совместно со статором. Затем, отсоединив клеммы обмотки от диодного моста, нужно снять статор, а при надобности и сам диодный мост.
Далее снимаем с вала приводной шкив и крышку с подшипником ротора.
Осуществить процесс диагностики деталей генератора можно при помощи измерительных приборов: Э236 или специальной контрольной лампочки.
Ремонт и замена комплектующих генератора на Газели Бизнес
В большинстве случаев поломку генератора можно отремонтировать самостоятельно. В устройство генератора Газели Бизнес входит несколько агрегатов, которые просто меняются модульным образом – разборка корпуса генератора для ремонта осуществляется следующим образом:
Для восстановления работоспособности генератора достаточно найти неисправный узел и заменить деталь новой. Проверка состояния элементов производится визуально или с помощью контрольной лампы.
Во время обратной сборки агрегата важно особое внимание уделить состоянию изоляции и крепежных соединений – при необходимости данные элементы следует также заменить.
Проверка состояния деталей
Независимо от того, какой генератор на «Газели» установлен, причины неисправности, как правило, могут иметь одинаковый характер.
Щетки генератора не должны иметь сколов и трещин, при нажатии на них пальцем руки они должны беспрепятственно утопать в каналах щеткодержателя, а под воздействием пружины возвращаться в исходное положение.
Длина щеток не должна быть менее 4 мм, а при наличии сильного износа их заменяют новыми.
Статор проверяют на наличие замыкания витковых обмоток на корпус.
Это осуществляется путем подсоединения одной клеммы контрольной лампочки к корпусу, а вторую поочередно подсоединяют к одному из трех выводов витков. При этом, если имеется наличие факта замыкания на корпус, контрольная лампочка загорится. Обнаружив такой вид неисправности, ее устраняют или же полностью заменяют статор.
Для проверки статора на наличие замыкания между витками контрольную лампу поочередно подсоединяют к двум выводам обмоток. При этом если лампочка загорится, то обрыва витков нет.
Выпрямительный блок генератора следует очистить от пыли и грязевых отложений. Далее следует осуществить проверку диодов, используя контрольную лампу. Из-за того, что диоды различной полярности размещены в каждой секции, проверку таковых осуществляют при различной полярности подключения аккумулятора. В том случае, если обнаружен неисправный диод, выпрямительный блок заменяется.
Проверка генератора после ремонта
Осуществив детальный осмотр и замену дефектных элементов, генератор собирают. Сборка происходит в обратной последовательности. После того как генератор «Газели» собран, важно провести диагностику. Исправное состояние и правильность его сборки можно определить проверкой частоты вращения, во время которой генератор отдает ток, равный 40 А и 70 А. Осуществляют диагностику на специальном стенде. Электродвигатель проверочного стенда плавно изменяет частоту вращения ротора. При этом осуществляются замеры показателей генератора, а также определяется степень его исправности.
Установка динамо на двигатель
Монтаж на двигатель осуществляется с соблюдением определенного технологического процесса.
Сначала выкручиваем крепежные гайки кронштейнов генератора к картеру. Далее устанавливаем динамо и закрепляем передний крепежный болт. Затем передвигаем передний кронштейн и добиваемся соосности храповика коленвала с приводным маховиком детали и приводом помпы. Перемещая кронштейн, добиваемся устранения зазора между петлей генератора. Устанавливаем задний болт крепления и прочно закручиваем крепежные гайки кронштейнов к картеру двигателя. Далее надеваем ремень привода на шкивы и натягиваем его при помощи натяжительной скобы. Осуществляем контрольную проверку затяжки всех резьбовых соединений. Подключаем деталь к электросети авто и надеваем клеммы на аккумулятор.
Потому решить подобный вопрос не составляет особого труда, и к тому же сам процесс занимает небольшое количество времени. Можно ощутимо сэкономить на услугах автомеханика.
Проверка генератора на автомобиле
Установив деталь на место, необходимо запустить двигатель автомобиля. Далее нужно включить максимальное количество электроприборов, имеющихся в наличии в вашем транпортном средстве (вентилятор обогревателя салона, дворники, автомагнитолу, освещение салона) и включить свет фар. При этом даже на холостых оборотах двигателя напряжение в бортовой сети должно составлять 13,8 В. При таком показателе эксплуатация авто не будет доставлять никаких проблем.
Итак, мы выяснили, как поменять генератор на «Газели».

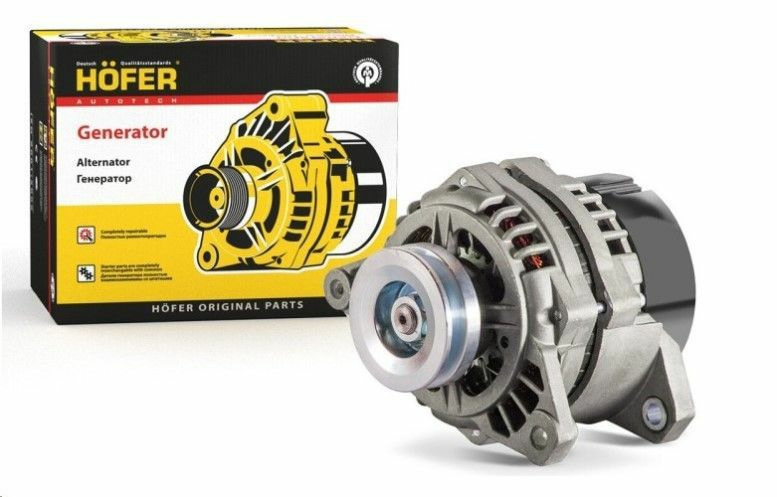

Цены на генераторы Газель
Для автомобилей «Газель» и «Соболь» генераторы выпускают разные производители, наиболее известными фирмами являются:
В 2021 году генераторы на коммерческие автомобили ГАЗ в среднем стоят от 4000 до 9000 рублей, стоимость узла во многом зависит от завода-изготовителя, модели двигателя и мощности самого генератора. Наиболее дорогими являются детали для турбодизеля Cummins, цены на запчасти находятся в пределах от 8 до 15 тысяч рублей, наиболее дорогими являются детали оригинального производства. Генератор ЗМЗ-402 производства КЗАТЭ на 65 Ампер стоит относительно недорого – в среднем 4,5-5 тыс. руб.
