Сабвуфер MYSTERY MBB-252A
Наконец-таки созрел на покупку сабвуфера: ну надоело без «низов» ездить и всё тут…
Поскольку предыдущая звуковая схема не очень мощна и бюджетна — саб искался «под стать». Таким образом выбор пал на MYSTERY MBB-252A.
Можно сколько угодно плеваться, ругаться на эту марку и активное исполнение — но итог меня более чем удовлетворил.
Ну и выгружу пару фото с пояснением как подключать сие творение:
1) кидаем «+» (в моем случае жирный синий провод, хотя бывает у кого то он и красный) через уплотнитель, который располагается под педалью сцепления. Обнаружить его весьма просто: скользя рукой вдоль перегодродки моторного отсека, нащупываем нечто резиновое и круглое (это и есть уплотнитель). В это «нечто» нам надо: вариант «А» — приоткрыв уплонитель пропихнуть провод, и вариант «Б» — прорезать в уплотнителе отверстие и провести «+» сквозь него. Я воспользовался первым варинатом, поскольку не люблю что-то дырявить, да и кабелю там не перетереться.
2) выводим кабель со стороны подкапотного пространства и подключаем к плюсовой клемме
далее фото-руководства не будет, поэтому пока постараюсь словесно донести суть подключения и протяжки проводов
3) подключаем акустический провод (2 тюльпана) к соответствующему линейному выходу магнитолы, а фиолетовый провод (мне попался именно такого цвета) к проводу магнитолы с надписью «remote control» (на моем pioneer — синего цвета).
4) Силовой провод тянется вдоль тоннеля по левой стороне, а акустический + remote contol — по правой.
Чтобы данный процесс прошел с максимальной легкостью, приоткручиваем крепление тоннеля (болт находится со стороны ног пассажиров под заглушкой) и подталкиваем провода внутрь.

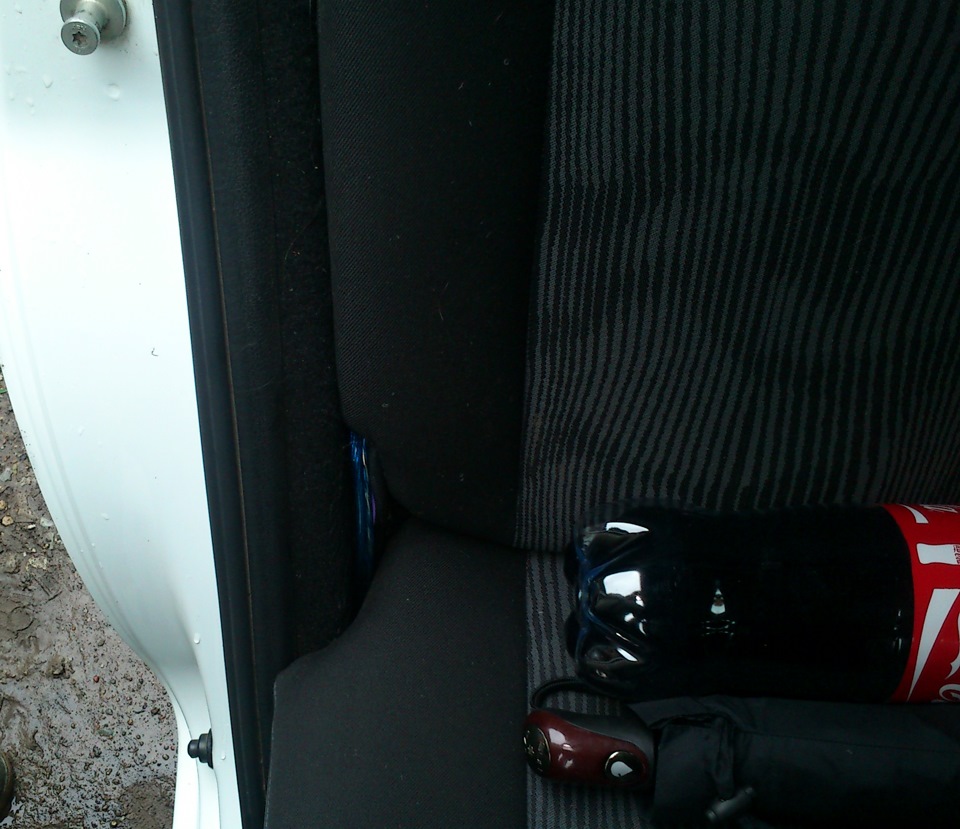

5) Вытянув все это дело из тоннеля, прокладываем образовавшийся жгут по нижней точке задних сидений, и выводим в сторону багажника.
6) Минусовой провод прикручиваем к оголенной металлической части кузова (в моем случае — замок крышки багажника).
7) Далее кульминация:
Как подключить сабвуфер Мистери активный своими силами
Активный сабвуфер Mystery
Как подключить сабвуфер Мистери активный, сможет подсказать данная статья. Главное достоинство такой техники — ее цена.
Кроме того, этот саб без труда можно подключить к магнитоле, после чего – разместить в салоне авто. Кстати говоря, обычно такой динамик размещается прямо под сидением автомобиля.
Схема подключения активного сабвуфера Мистери подразумевает воспроизведение частот в пределе 30-200 Гц.
Преимущества и недостатки
Как подключить сабвуфер активный мистери
Самыми главными преимуществами этого активного сабвуфера являются следующие функции:
Примечание. За счет этого, его без труда можно разместить, как и было сказано выше, прямо под сидением автомобиля.
Как подключить активный сабвуфер мистери
Примечание. Динамик сможет легко выдержать даже самые сильные механические удары. А это – довольно часто встречающееся явление, поскольку устройство сосредотачивается прямо под сиденьем машины.
Пульт ДУ, который ставится прямо на руль
Примечание. Получить их можно будет после прочтения нашей инструкции.
Недостатков у данного прибора немного.
Но все же они есть:
Примечание. Не следует приобретать этот сабвуфер, руководствуясь только его стоимостью. Такая техника отлично подойдет для тех, кто впервые занимается самостоятельной установкой сабвуфера. Впишется в такой автомобиль, которому требуются не слишком высокие акустические параметры.
Основные технические данные
Мистери саб в комплекте
Сабвуферы Мистери обладают такими основными характеристиками:
Примечание. Басы могут быть различными: от более слабых к более сильным. При этом не для каждой композиции требуются слишком высокие басы.
Подключение
Сабвуфер мистери активный как подключить
Подключение может осуществляться несколькими основными способами. При этом каждый из них является оригинальным.
Подключение в соответствии с низким уровнем знаний
Схема подключение сабвуфера мистери активный
При этом, само подключение осуществляется путем соединения линейного входа специального усилителя(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер) к входу сабвуфера. Данный вход называется «стерео». После подключения, внутри усилителя эти сигналы либо смешиваются, либо переходят на 2 разных усилителя.
Примечание. Если у усилителя есть только один разъем, то ресивер подключается при помощи кабеля к линейным входам, располагающимся на сабвуфере. В таком случае приходится следовать инструкции, которая обычно встречается в комплекте.
Подключение высокого уровня
Схема подключения активного сабвуфера mystery
Примечание. Также очень важно – суметь правильно расположить сабвуфер в автомобиле. Ведь он является компактным, поэтому нужно сделать так, чтобы с его помощью озвучивалась вся площадь салона машины. Кроме того, из-за сабвуфера могут возникнуть так называемые «резонансные явления». А это обычно вызывает за собой массу отрицательных эмоций.
Подключение сабвуфера может быть осуществлено и своими руками. Пошаговая инструкция, которая продается в комплекте, предлагает много фото, с помощью которых этот процесс сможет выполнить даже незнающий человек.
Кроме того можно ознакомиться и с разнообразным видео на данную тему, которого в интернете есть очень много. Цена домашней установки будет гораздо ниже той, которую предлагают в автосервисах.
MYSTERY MBB-252 инструкция по эксплуатации онлайн
Инструкция MYSTERY MBB-252 для устройства автосабвуфер содержит страницы на русском языке.
Размер файла: 110.70 kB. Состоит из 2 стр.
Вы можете скачать pdf файл этой инструкции: Скачать PDF
Пассивные корпусные сабвуферы MYSTERY серий MJB, MOB и MBB
Инструкция по монтажу и подключению
Корпусные сабвуферы MYSTERY предназначены для эксплуатации совместно с дополнительным усилителем
низкой частоты (должны быть подключены к усилителю). Качество воспроизведения звука напрямую зависит
от правильности установки сабвуфера и настройки усилителя и головного устройства. Рекомендуем доверить
установку аудиосистемы квалифицированным работникам специализированных сервис центров.
Внимание:
— перед проведением подключений обязательно выключите усилитель и головное устройство;
— во время сверления отверстий не повредите важные элементы автомобиля, электрические провода и
трубопроводы;
— при прокладке проводов через отверстия с острыми краями используйте изолирующие втулки.
— для чистки поверхности корпуса сабвуфера используйте пылесос или сухую ветошь.
— поверхность диффузора динамика лучше не трогать.
— при временном демонтаже сабвуфера, например, для перевозки крупного груза, аккуратно заизолируйте
оголённые концы присоединительного кабеля.
— не прикасайтесь к клеммам сабвуфера во время его работы – во избежание поражения электрическим током
(напряжение на клеммах может достигать 40В).
1. Для подключения сабвуфера к усилителю используйте качественный акустический кабель достаточного
сечения (в любом случае – не меньше, чем 2х1кв.мм).
2. Сначала присоедините кабель к сабвуферу, затем – к усилителю.
3. Для присоединения к входным клеммам сабвуфера зачистите изоляцию кабеля на расстояние 10мм, избегая
повреждения внутренних жил. Плотно скрутите зачищенные жилы и вставьте в клеммное отверстие.
ВАЖНО: все жилы должны попасть в отверстие во избежание межклеммного короткого замыкания.
4. Не зажимайте клемму слишком сильно, чтобы не повредить жилы.
5. Закрепите корпус сабвуфера при помощи ремней или металлических кронштейнов к спинке сиденья или полу
багажника. Надежное крепление важно для предотвращения перемещения тяжелого корпуса в нештатных
ситуациях.
6. Проложите кабель между сабвуфером и усилителем, защитив его от возможного повреждения содержимым
багажника.
7. Перед первым включением сабвуфера переведите в минимум регуляторы громкости на головном устройстве
и усиления на усилителе. После включения плавно увеличивайте громкость.
* Положительная (помеченная красным цветом или знаком «+») клемма сабвуфера должна быть присоединена
к «+» выходной клемме усилителя.
** Звучание сабвуфера меняется в зависимости от направления динамика (вперёд, назад или вбок).
*** Для качественной работы сабвуфера необходимо обеспечить достаточно свободного пространства перед
динамиком и отверстием фазоинвертора (рекомендуется не менее 20см).
**** Появление заметных на слух искажений звучания (дребезга, хруста и т.п.) говорит о перегрузке сабвуфера
или усилителя. Во избежание повреждения сабвуфера или усилителя немедленно уменьшите громкость
воспроизведения.
***** В холодное время года после паузы в работе (например, после ночной парковки) громкость сабвуфера
сразу после включения может оказаться ниже, чем обычно. Причина – в естественном снижении гибкости
подвижных элементов на холоде. Не пытайтесь добиться привычной громкости при помощи регуляторов –
просто дайте сабвуферу несколько минут на прогрев при небольшой громкости.
Производитель: Мистери Электроникс Лтд.
Адрес: КНР, Гонконг, Ванчай, Харбор Роуд 23, Грейт Игл Центр
Сделано в КНР
Гарантийный срок 1 год.
Срок службы 3 года.
Как подключить и настроить сабвуфер Mystery (Мистери)
Любители громкого и качественного звука часто задумываются над установкой в машину сабвуфера. Одной из марок аудиотехники, пользующейся широким спросом среди автолюбителей, является компания Мистери.
Чтобы сделать прослушивание музыки в машине еще более приятным, нужно знать, как подключить сабвуфер Мистери.
Что понадобится
Перед установкой аудиоустройства нужно позаботиться о покупке некоторых деталей. Для подключения сабвуфера Мистери понадобятся:
Инструкция по подключению
Перед тем как подключить активный сабвуфер Мистери, убедитесь в наличии всех вышеупомянутых деталей. Приобрести их можно в автомагазинах.
Установка аудиоустройства может выполняться несколькими способами. Выбирайте тот, который считаете более простым и удобным. Следует учитывать, что активные и пассивные сабвуферы имеют свои особенности установки.
Для автолюбителей с низким уровнем знаний в электронике подойдет следующий вариант подключения:
Другой способ подключение подразумевает использование усилителя (для пассивных сабвуферов):
Настройка
После подключения устройства нужно сделать звук как можно более мощным и чистым. Без должной настройки звучание сабвуфера может вас огорчить.
Чтобы получить звук, обладающий чистыми нижними и верхними частотами, необходимо купить специальный диск.
Он используется для настройки аудиосистем. Записанная мелодия позволяет услышать все погрешности в работе устройства.
Слушайте мелодию, звучащую в колонках, и паралельно регулируйте настройки сабвуфера. Делать это нужно на низкой громкости. Когда звучание устроит вас, прибавьте громкость и еще раз убедитесь, что мелодия звучит без погрешностей.
Качественный бас можно получить при помощи правильной настройки, но не последнюю роль играет также сабвуферный ящик. Корпус можно приобрести или изготовить самостоятельно.
