aux выход на панели для магнитолы prology dvs-2130
Всем добрый. хотел сменить магнитолу из за причины отсутствия AUX, но оказалось на моей магнитоле есть он, только он подключается через тюльпаны сзади магнитолы!тоесть выхода aux на магнитоле нет, но сзади можно подключить, получается покупаем провод два колокольчика и штекер 3.5 и все работает. Но куда девать провод?
хочется что бы как у всех нормально было, то есть вход 3.5 и aux провод. пошел я в магазин искал провод два колокольчика папа и вход 3.5, такого не нашел(если что он есть)+ ко всему если и найдете то сам выход будет пластиково-резиновый. есть проще решение перепаять штекер под вход. в магазинах радио механики продаются готовые входы под перепайку но они очень редкие, 5 магазинов и не нашел! купил какой то переходник с 3.5(вход) под 2.5(выход)
далее снимаем панель, ищем место для монтажа

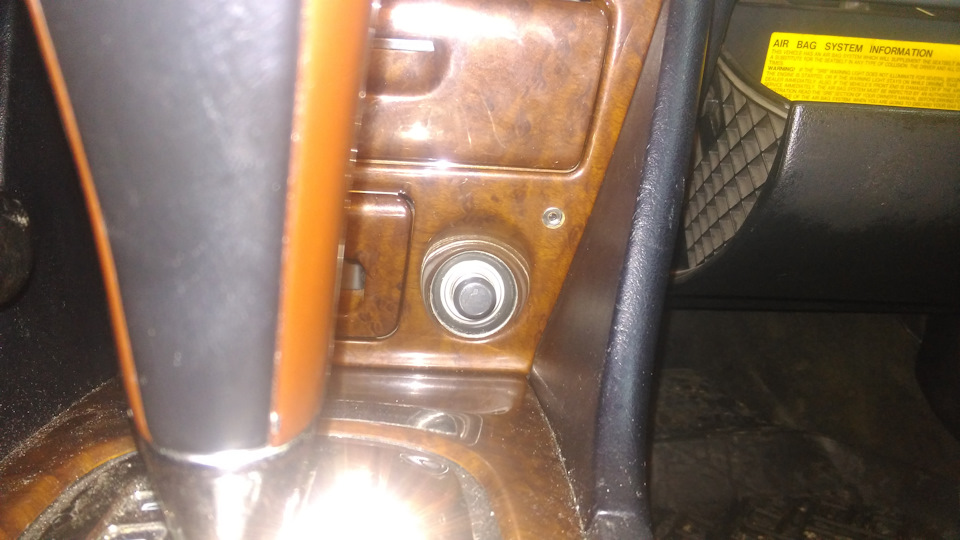

сначала хотел на самой рамке вокруг дисплея но там проблема в том что вы потом не вставите на место панель.решил рядом с прикуривателем

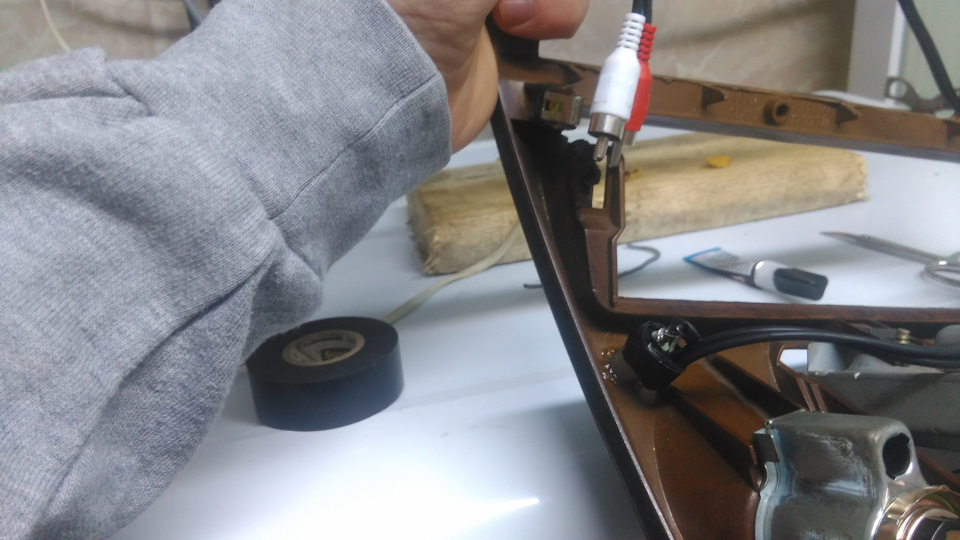

что мы имеем, дватюльпана и наш переходник
зачищаем проводи и скручиваем только общий условный минус «1» а «2» и «3» это плюс левая и правая колонка
залудив провода что бы припаялись мы переходим к нашему переходнику, на нем тоже 3 контакта наш общий «-» и правый и левый «+»
что бы припаять нам к нему припой я хотел взять паяльную кислоту, но с канифолью все пошло, главное тонкий паяльник.готово!
далее у же в наше готовое отверстие приклеиваем (советую это сделать с первого раза как у нас все плотно)
идем в авто и пробуем, все работает четко и ровно, а главное АККУРАТНО, теперь могу в любой момент отсоединить проводок и есть прикуриватель)
кстати по пути почистил прикуриватель, контакты + колодец и он заработал) раньше только для виду был
33 страницы подробных инструкций и пользовательских руководств по эксплуатации
Описание ремонта авто-магнитолы DVS-1140
Нужен экран на Prology DVU-1300
Магнитолла Prology DVU-1310, работа и косяки
Prology DVU-710 обзор
Обзор магнитолы Prology DVU-750
USB-Автомагнитола c встроенным монитором Prology DVU-1500 обзор и отзыв
Наименование: Пролоджи ДВУ.
Наименование: Пролоджи ДВУ-1300
Страна-производитель: Китай
Основное предназначение товара:
ФM/УКВ СД/УСБ-ресивер с экраном 3″
Срок службы: 2 года
Изготовитель: СХТ Гроуп АГ
Юридический адрес изготовителя:
ЕБС Бизнесс Форум, Баарерштрассе, 135,
CХ-6301 Зуг, Швейцария
Автомобильный мультимедийный центр
Комплект поставки 3
Для безопасного и эффективного использования устройства 4
Элементы управления на передней панели
Пульт дистанционного управления
Управление радиоприемником 10
Операции управления воспроизведением треков
Основные операции по изменению настроек устройства 14
Использование карт памяти SD/USB
Основные технические характеристики 18
Съемная передняя панель устройства
Схема подключения проводов устройства
Технические допуски на возможные незначительные дефекты изображения 26
Эксплуатационные ограничения и текущий ремонт
Для безопасного управления автомобилем
Хранение, транспортирование, ресурс, утилизация
Руководство пользователя определяет порядок установки и экс.
Руководство пользователя определяет порядок установки и эксплуатации FM/
УКВ-приемника и проигрывателя JPEG/MP3/MPEG4/WMA-файлов (далее
устройства) в автомобиле с напряжением бортовой сети 12 В. Установку устрой-
ства рекомендуется производить с привлечением специалиста по электрообору-
Самостоятельное вскрытие устройства, механические повреждения и нарушение
правил эксплуатации могут привести к его неисправностям и к лишению права на
При покупке устройства требуйте проверки его работоспособности. Убедитесь,
что в гарантийном талоне на устройство поставлен штамп магазина, разборчи-
вая подпись и дата продажи.
В связи с постоянной работой по совершенствованию устройства, повышающей
его надежность и улучшающей эксплуатационные характеристики, в конструкцию
и сервисные меню управления могут быть внесены изменения, не отраженные в
Прежде чем включить устройство, внимательно ознакомьтесь с настоящим
Руководством по эксплуатации.
Устройство Prology DVU-1300 предназначено для воспроизведения файлов с
карт памяти SD/USB форматов MP3, JPEG, WMA èëè MPEG4 и прослушивания
радиостанций с использованием встроенного FM/УКВ-тюнера.
воспроизведение цветного изображения через композитный видеовыход в
системах цветности NTSC/PAL;
прием радиостанций в диапазонах FM и УКВ;
воспроизведение звука через внешние громкоговорители или через линей-
Встроенный широкоформатный ЖК-монитор с диагональю 3” (75 мм)
Системы цветности PAL/NTSC
Максимальная выходная мощность 4 х 50 Вт
Высокоскоростной цифровой PLL-тюнер
Память на 30 радиостанций (18 FM, 12 СВ)
Совместимость с форматами MP3, MPEG4, WMA, JPEG
Слот для карт памяти SD
Поддержка карт памяти с интерфейсом USB
Аудио/видеовход mini-Jack на передней панели
Видеовход RCA для камеры заднего обзора
Электронная регулировка параметров
Стандартный монтажный размер 1 DIN
Стандартный разъем ISO
Устройство Prology DVU-1300
Панель передняя съемная
Футляр панели передней съемной
Декоративная внешняя рамка 1
Пульт дистанционного управления
Настоящее Руководство пользователя
Индивидуальная потребительская тара
Для безопасного и эффективного использования устройства
Данное устройство является технически сложным товаром и относится к бы-
товой радиоэлектронной аппаратуре. По Общероссийскому классификатору
продукции и услуг Устройство относится к группировке 3230115 «Устройства
радиоприемные комбинированные прочие» (часть IV ОКДП).
Монтаж и эксплуатация данного устройства должны осуществляться в со-
ответствии с настоящим Руководством. Монтаж устройства осуществляет-
ся в штатное место в панели приборов автомобиля, подключение и настрой-
ка устройства популярно изложены в настоящем Руководстве и могут быть
произведены потребителем в полном объ¸ме самостоятельно. Однако завод-
изготовитель настоятельно рекомендует Вам поручить проведение указан-
ного комплекса работ сервисному центру, сертифицированному по ГОСТ Р
51709-2001 (ОКУН 017613) — установка на легковой автомобиль допол-
нительного электрооборудования, сигнализаций и др. (далее — сертифициро-
ванный сервисный центр).
Завод-изготовитель не несет ответственность за проблемы, возник-
шие вследствие самостоятельной установки устройства!
Для подачи питания на данное устройство может использоваться только ис-
точник питания с напряжением +12В постоянного тока; отрицательная клем-
ма аккумуляторной батареи должна быть соединена с «массой».
Перед установкой устройства, пожалуйста, полностью прочитайте данное
Руководство. Установка устройства требует подключения ко многим штат-
ным системам автомобиля. Автомобили имеют низковольтные или мульти-
плексные системы, которые могут быть повреждены при использовании низ-
коомных проверочных приборов, например, проверочных ламп или логиче-
ских пробников (которые используются для тестирования компьютеров). Для
проверки всех штатных цепей автомобиля перед подключением устанав-
ливаемого устройства используйте только высококачественный цифровой
Не пытайтесь в случае поломки открыть корпус устройства и отремонтиро-
вать его самостоятельно. Если устройство не работает правильно, обрати-
тесь к соответствующему разделу данного Руководства. Ошибки, допущен-
ные при установке и эксплуатации устройства, могут быть иногда приняты за
его неисправность. Если неисправность не устранена, обратитесь в сервис-
При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так
как это может привести к его повреждению. Недопустимо попадание жидко-
стей в устройство при мойке панели приборов, внутренней части ветрового
стекла и/или случайное пролитие жидкости на приборную панель, а также
через неплотности моторного щита при мойке моторного отсека, при пода-
че моющей смеси под давлением, т.к. это может привести к выходу из строя
После использования автомобиля на открытом воздухе в летний период не-
обходимо пылесосить салон в целях сбора возможных трупов насекомых и
непопадания их внутрь устройства и его составных частей. Попадание внутрь
устройства и его составных частей насекомых недопустимо.
Температура. Устройство может работать неправильно при экст.
Температура. Устройство может работать неправильно при экстремально
высоких или экстремально низких температурах. В таком случае прекратите
использовать устройство до тех пор, пока температура не станет нормальной,
устройство оборудовано встроенной схемой защиты. Когда температура вну-
три устройства повышается до определенной величины, схема защиты авто-
матически останавливает воспроизведение. В этом случае дайте устройству
возможность охладиться, а затем снова включите воспроизведение.
Конденсат. В дождливую погоду или в условиях повышенной влажности, а
также в холодное время года сразу же после того, как включен обогреватель
(отопитель) салона автомобиля, внутри устройства может сконденсировать-
ся влага. В случае возникновения конденсации влаги устройство может ра-
ботать неправильно. Для устранения такой неисправности отключите устрой-
ство и подождите, пока сконденсировавшаяся влага не испарится (около
Очистка. Не пытайтесь очищать устройство с помощью каких-либо химиче-
ских веществ, так как это может привести к ухудшению его внешнего вида.
Для очистки корпуса устройства используйте только чистую и сухую ткань.
Для того чтобы избежать повреждения жидкокристаллического монитора
следите за тем, чтобы внутрь монитора не попала вода или какие-либо напит-
ки (жидкости). В случае попадания жидкости внутрь жидкокристаллического
монитора выключите питание, отключите предохранитель цепи питания и как
можно скорее обратитесь в сервисный центр.
Следите за тем, чтобы внутрь жидкокристаллического монитора через вен-
тиляционные отверстия не попадали металлические или легковоспламеняю-
