USB выход на штатной Eclipse AVN110

Cтала ездить супруга на машине и ей надо музон в авто, ладно решил помимо «Фодика» её подруги и нам заказать панель с AUX и USB

Но вот смотрел на мафон штатный и думал, почему же есть вкладка usb на экране, но неактивная и на панели написано usb, но самого порта нет. Тут пришла мысль про новые авто с салона которые смотрели перед выбором аксио у которых USB и AUX были выведены отдельно, прогуглив нашел темку на дроме forums.drom.ru/car-audio/t1152213395-p2.html#top, оказывается в самой магнитоле сзади есть порт для подключения USB шнурка, но не подключен. Штатный шнурок на Алиэкспресс стоит от 400 руб., жаба опять посетила меня и вдруг не подойдет и ждать долго, в итоге взял удлинитель Usb ГНЕЗДО/ШТЕКЕР

разбираю, вспоминаю форда и фольтсвагены и т.п. европейцев и америкосов, как же легко в Аксио все делается, да ещё четко и надежно))) В Камазе со старой приборкой тоже разбирается легко все, но ненадежно 😀

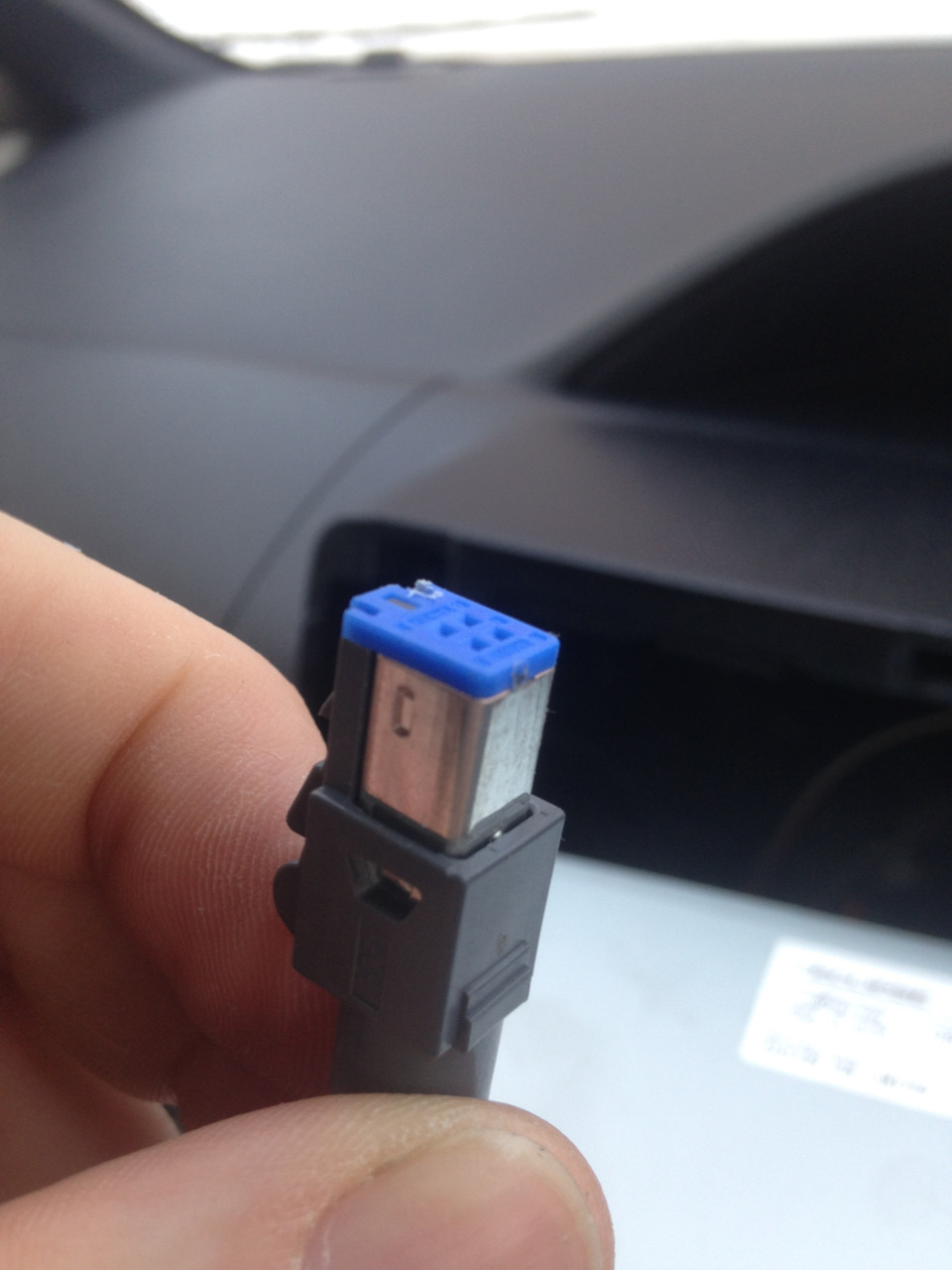

Вижу гнездо и думаю как бы подлезть пояльником.

Полазил по своей свалке системников (работал «программистом») и нашел переднею панель с USB с раздельными пинами, пины подписаны, подключил и бам

Toyota Corolla Axio 2010, двигатель бензиновый 1.5 л., 105 л. с., полный привод, автоматическая коробка передач — аксессуары

Машины в продаже

Комментарии 28

здравствуйте, а есть загрузочная флешка от него? Если есть, сможете сделать образ, скинуть?

серая фишка, одинарный провод(чёрный), это TV кабель (антена)?

телевизором не интересовался, поэтому не знаю даже. но думаю скорее всего вы правы.

Добрый день, Друг помоги пожалуйста, поделись образом загрузочной флэшки на eclipse

У меня магнитолла один в один нет выбора USB пришлось заменить на другую

Даже неактивной вкладки ЮСБ нет? Бывает надо в меню настройки зайти чтобы активировать, если машина была прокатная.

У меня магнитолла один в один нет выбора USB пришлось заменить на другую

Зажимаете центральную клавишу и одновременно 10 раз нажимаете menu. Открывается сервисное меню в котором можно активировать как USB так и AUX

У меня почему то на этой же магнитоле время не сохраняется и хоть и телек вкладка активна но когда включаю то там чрный экран и все кнопки серые, жалко а то декодер есть который сигнал меняет с нтсс на секам

Про телик не скажу (не пробовал), но точно знаю, что когда музыку с флешки слушаю некоторые кнопки не активны пока не поставишь на ручник, на некоторых магнитолах ту же ситуацию наблюдал и с телеком.

Магнитола отличная! У самого эклипс, но к сожалению нет юсб, вот думаю может так же попробовать подключить i-pod, вкладка для него есть, а вот шнура нет.

На дроме описаний куча, писали, что в прокатных машинах такие же магнитолы, но с ограниченнойт прршивкой, потому нет вкладки юсб. AUX всяко можно замутить, или панельку как на первом фото, цена всего пару сотен. Кстати фирма производитель на магнитоле написана Fujitsu Мад ин Чайна 🙂
пиСи долбанный андроид, сам слова меняет

Магнитола отличная! У самого эклипс, но к сожалению нет юсб, вот думаю может так же попробовать подключить i-pod, вкладка для него есть, а вот шнура нет.

Модель скиньте магнитолы и её фото, может нарою чего на неё в сети.

как сама магнитола?

Не понял вопроса, что сама магнитола? МР3 читает, все как надо, названия даже русские как видно на фото читает, вот только видео походе не читает, но на днях проверю…

Меня вполнеи устраивает. Сзади на пассажирских дверях места под динамики есть, но сами отсутствуют, ьв Числе были. Спереди весьма достойно звучит, штатная шумоизоляция тоже достойная.

Хоть бы распиновку написали.Куда какой провод.

Ссылка же в тексте есть, а там и фото с пинами… Вот кому лень перейти)) Фото с дрома подправил ибо там верхние пины перепутаны были.
Выше на моем уже фото видно пины от компа ЮСБишные по цветам все стоит четко, черный-минус, красный-плюс, белый- D- и зеленый- D+.
Закреплю ка я фото в посту чтоб уже действительно искать не надо было народу.

На дроме и правда не верная распиновка. Сам попался на этом. Не стал мерить на магнитоле питание, ввиду прохладного времени года. Доверился и распаял самодельный разъём по мануалам с дрома, воткнул — и тишина… Подумал, что сам накосячил с зеркальностью, когда распаивал. пришёл домой, проверил — да нет всё по теме. Потом попались статьи, что если питание на флешку другой полярностью подключить, то она сгорит… воткнул в комп флешку — работает, получается не сгорела. Значит, думаю что-то с портом на мафоне(и про это начитался). Что, думаю японец-то себе не вывел разъём на панель?! В общем, по-горевал малость, наткнулся на эту заметку и перепаял кабель по здешней схеме, завтра проверю, хуже уже не будет… На обеде заехал в гараж, воткнул — о, чудо! Запела. Спасибо, человек хороший!

Источник

Активация USB и AUX в магнитоле Eclipse AVN134MW

Всем привет!
После изучения магнитолы Eclipse AVN134MW было установлено, что возможно активировать чтение треков с USB (iPod), AUX и воспроизведение видео с внешних источников.

Для этого на сайте Aliexpress были закуплены:
1. RCA видео/аудио. Цена 264 рубля.

2. 4-контактный Автомобильный USB Кабель. Цена 200 рублей.

3. USB разъем с AUX в штатную заглушку. Цена 300 рублей.

После получения всех этих элементов приступил к монтажу. Процесс съема магнитолы описывал ранее. www.drive2.ru/l/547481750037594451/
Единственной проблемой при подключении USB шнура в магнитолу явилась необходимость «доработать напильником» (точнее ножом) разъем, подключаемый в гнездо магнитолы.

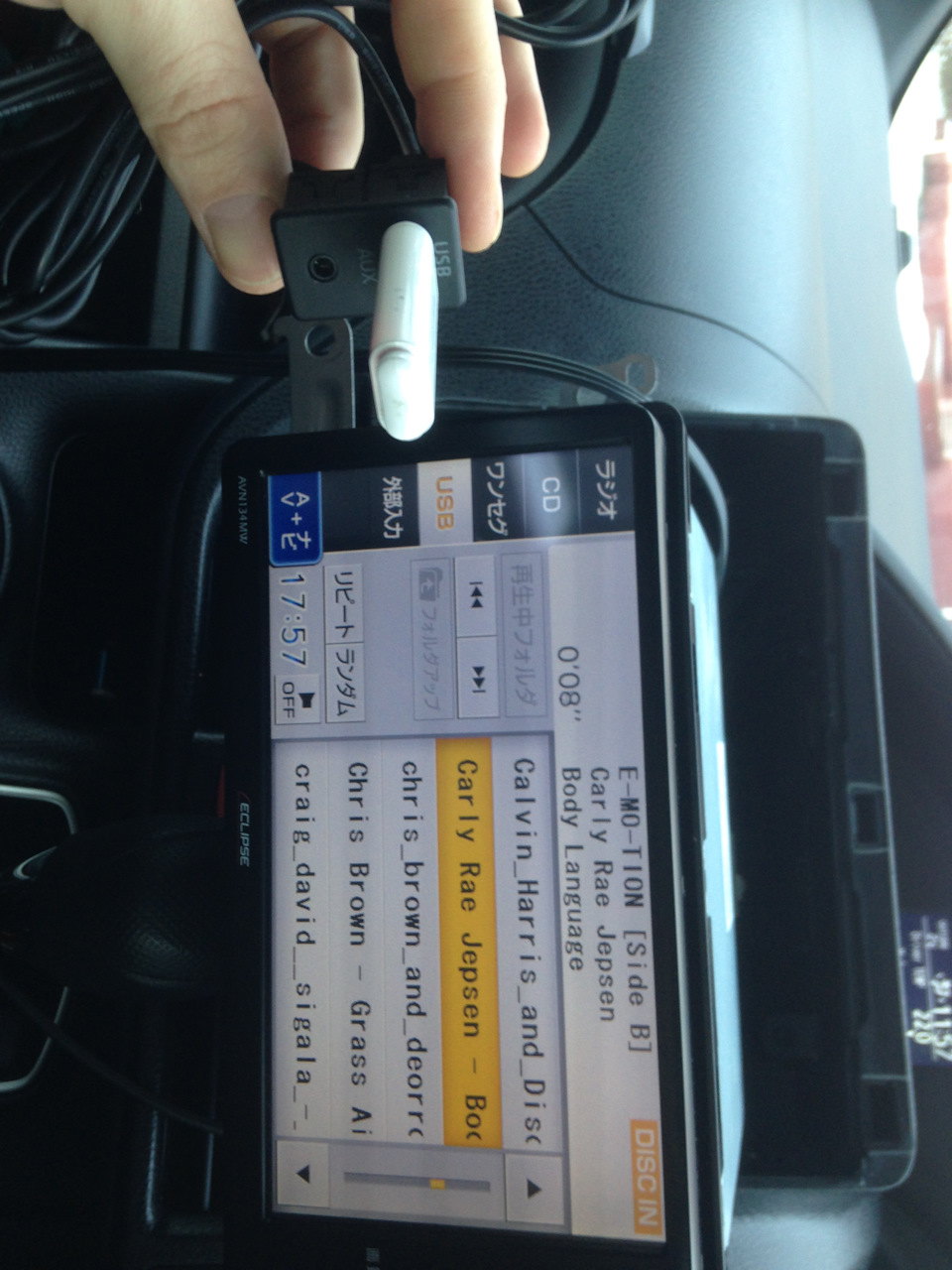

Подключив флешку, убедился в активации меню «USB» на экране магнитолы.

Подключил провод USB от разъема в штатную заглушку.

Все работает. И это приятно.
Затем приступил к подключению AUX. Он будет работать в режиме ВИДЕО.
Протащил провода из заглушки, в которую устанавливается кнопка подогрева сидений к магнитоле.

Соединяем аудио провода RCA разъема с гнездом в заглушку.

Проверяем — работает. Обращаю внимание, при нажатии ручника блокируется только вывод изображения, а аудио выходы всегда активны. Однако принято решение: раз залез, то и снять блокировку на видео канал. Методом последовательного исключения нашел проводок из среднего разъема

Далее он уходит в разъем где всего три провода. Затем запараллелил его с крайним проводом в разъеме. Фоток к сожалению нет.
В результате место мне показалось наиболее удобное, т.к. можно кинуть телефон или еще что-то подключенное в нишу.

Флешка у меня формата FAT-32. Треки читает. Выводит на экран даже русские буквы.

При подключении IPhone магнитола автоматически переключает режим на IPod.

Все переключается и все работает. Режим AUX работает в режиме «Видео».

Источник

Магнитола avn119m как подключить usb

Даже на сегодняшний день есть некоторые современные автомобили, которые комплектуются магнитолами без USB разъёма, не говоря уже о старых машинах. Такое положение дел многих автовладельцев не устраивает, что наталкивает на поиск возможных решений. Один из доступных вариантов оснастить штатную магнитолу USB — подключить вход самостоятельно, сделать это несложно, но не все автомагнитолы преемлют такое решение.

Что такое USB-вход на автомагнитоле

Немало автовладельцев сталкиваются с ситуацией, когда штатная магнитола в машине не читает музыку с флешки. И вся проблема в том, что в устройстве попросту отсутствует USB вход, т.е. он изначально не предусмотрен. При этом такая ситуация актуальна не только для старых авто, но и на современных иномарках нередко можно встретить такую отличительную особенность. Практически каждый согласится, что музыку в машине хочется слушать без каких-либо ограничений, а на CD диск много не запишешь. Да и диски в машине на сегодняшний день — это как-то неудобно и несовременно. Как же быть, есть ли решение вопроса? Ведь замена магнитолы, удовольствие не самое дешёвое и далеко не каждому по карману. Ниже постараемся детально разобраться в ситуации и найти оптимальное решение.

На фото приведен пример штатной магнитолы Audi TT со входом USB, но даже сегодня есть некоторые автомобили, магнитолы которых не имеют разъем USB

Как сделать и подключить USB-вход к магнитоле

Сегодня каких только электронных устройств и приспособлений не существует и, конечно же, обозначенная выше проблема не осталась в стороне. Штатную магнитолу необязательно менять, достаточно просто усовершенствовать устройство. Существуют разные варианты, которые мы и рассмотрим.

USB адаптер из mp3 плеера для штатного магнитофона

Для этого способа нам понадобится самый простой mp3 плеер, который способен считывать музыкальные файлы соответствующего формата как с карты памяти, так и с флешки. Важная особенность: у плеера должен быть аудиовыход (гнездо) под наушники. С него-то и будет браться сигнал и подавать его на магнитолу. Стоит заметить, что для выполнения процедуры нужны хотя бы минимальные навыки в работе с паяльником, чтобы избежать замыканий припоем в процессе пайки и повреждения изоляции проводов, элементов и т.п. Внедрение плеера производим следующим образом:

Установка USB в магнитолу возможнапутем внедрения в устройство mp3 плеера

Таким образом, мы собрали USB адаптер самостоятельно. При таком способе подключения уровень громкости на магнитоле следует сделать меньше, что избавит от громкого сигнала при высоком уровне входного сигнала.

Переходник своими руками

Рассмотрим ещё один вариант для подключения флешки. В этом случае понадобится штекер от стандартных наушников, разъёмы по типу “тюльпан” и 4-х жильный провод в медной оплётке. Из этих элементов будет изготавливаться переходник. Чтобы процедура оказалась успешной, в магнитоле должен быть вход AUX. Перед началом работы следует убедиться, что провод от наушников не оборван. Для этого прозванием его мультиметром. Весь процесс заключается в следующем:

Как сделать AUX-разъём

Из вышеописанного можно понять, что на магнитоле должен быть AUX вход. Но как быть, если такой разъем отсутствует, как подключать в этом случае внешний источник сигнала? Есть выход и из этой ситуации, причём сделать все можно своими руками. Для этого нам понадобятся:

Чтобы сделать AUX на штатной магнитоле, потребуется снять устройство

После того как все подготовлено, можно приступать к демонтажу устройства. Рассмотрим весь процесс на примере штатной магнитолы Toyota Avensis. Чтобы её снять необходимо:

На этом процесс демонтажа можно считать законченным. Далее, потребуется разобрать устройство в следующей последовательности:

Чтобы подать сигнал с внешнего источника, на плате магнитолы нужно найти точки подключения RCH и LCH

На этом процесс разборки устройства завершатся. Но прежде чем подключить AUX разъем, нужно разобраться в плате и найти две точки (RCH и LCH). Эти точки соответствуют двум каналам (выходы) проигрывателя на головное устройство. После того как точки будут найдены, выполняют следующие действия:

AUX вход на штатной магнитоле можно сделать своими руками, при этом понадобится минимальный перечень деталей и инструментов

Если стоит вопрос внедрение разъёма AUX в кассетную магнитолу, то процесс не отличается сложностью. На передней панели устройства есть регулятор громкости с 3-мя расположенными в ряд выводами. К крайним выводам припаиваем провода длиной 25 см. Желательно чтобы провод был экранированным, что позволит избежать появления помех. С устройства провода выводят наружу. Как вариант можно в боковой стенке сделать под них небольшое отверстие. Осталось подсоединить аудио разъем и чтобы не запутаться с каналами пригодится наша пометка. Когда провода будут припаяны к разъёму, подбирают удобное место для его крепления.

По завершении монтажа проверяют работоспособность динамиков в режиме радио. Для подачи внешнего сигнала (с mp3 плеера, смартфона или планшета) используют соответствующий аудиопереходник, который соединяет аудиовыход одного из перечисленных устройств с AUX входом магнитолы. При этом на магнитоле нужно включить компакт диск для активации каналов.

Видео: Как установить AUX на примере магнитолы Kenwood

Подключение флешки к AUX — можно ли?

Многие задаются вопросом — можно ли подключить флешку напрямую к AUX входу магнитолы? Ответ прост — нельзя. А все потому, что флешке необходимо питание, плюс ко всему с этого вида носителя попросту нет выхода звукового сигнала. Для воспроизведения музыки с флешки должно быть считывающее устройство. Те, кто покупает переходник такого типа: с одной стороны аудио разъем, с другой — USB гнездо, соединённые между собой отрезком провода, будут разочарованы. Такой переходник не будет работать по тем же причинам, что были перечислены выше. В этом случае необходимо приобрести специальный переходник (адаптер), представляющий собой не просто кусок провода, а устройство, собранное в отдельном корпусе.

Для внедрения в штатную магнитолу USB и AUX можно приобрести специальный адаптер

Таким образом, мы рассмотрели возможные способы получения USB разъёма для подключения флешки на CD либо кассетной магнитоле. На самом деле сложного в этой процедуре ничего нет. Главное, в процессе пайки не торопиться, действия производить аккуратно и подсоединить провода к соответствующим точкам. При этом затраты, по сравнению с приобретением новой магнитолы, минимальны.

Чтобы к штатной магнитоле можно было подключить флешку, необязательно покупать новое дорогостоящее устройство. Достаточно выполнить простые доработки и можно слушать музыку как с флеш-накопителя, так и с других источников сигнала. Для этого потребуются минимальные навыки в работе с паяльником и поэтапное выполнение процедуры.

Магнитолой в автомобиле сейчас уже никого не удивить, сложно увидеть авто без неё. Экран последней выводит не только данные о звуке. В некоторых версиях на него выводится скорость, данные о внешних световых огнях и многое другое. Вот только в наш цифровой век далеко не каждая из них способна поддерживать прослушивание музыки с USB. Хорошо, что ко многим автомагнитолам можно подключить этот тип входа.

Зачем подключать USB

Музыка в автомобилях появилась ещё в 70 годах прошлого века. Сначала это были простые радиоприёмники с небольшим диапазоном принимаемых волн, и ставились они только на представительские «Волги». Владельцу средних «Жигулей» такая роскошь долгое время была недоступна. С развитием промышленности к радиоприёмнику добавили кассетный магнитофон, который впоследствии заменили на поддержку дисков, Впоследствии появился даже CD-ченджер. Самые новые автомобили имеют магнитолы с возможностью прослушивания музыки c USB.

Разъём под USB находится в правом нижнем углу

Но что делать владельцу автомобиля, выпущенного 5–10, а то и более лет назад?
Покупать новую магнитолу?
Нет — модернизировать старую.

Но прежде чем говорить о такой модернизации, давайте разберёмся.

Что представляет собой USB-вход на магнитоле

Такой вход на ней, как и на любой другой бытовой аудиовидеотехнике позволяет подключать обычные флешки по стандарту 2.0. Но этого явно мало. Магнитола должна определить флешку, понять формат того, что на ней записано, и воспроизвести это. Никто не спорит, если на магнитоле есть аудиовход — можно подключить выход со смартфона и загружать музыку на него.

Но что случается, когда вам звонят? В большинстве случаев выдёргивают провод от наушников и говорят без них. На то, чтобы произвести эту простую операцию, требуются обе руки, и отвлечение внимания на несколько секунд. Если же это происходит в быстро движущемся автомобиле… Ситуация на дороге меняется быстро, вы отвлеклись… и попали в ДТП.

Решений этой ситуации существует несколько:

Вариант с адартером

Адаптер работает не только с USВ, а и с картами памяти

Гнездо на задней стороне может быть у большинства заводских магнитол. Вся работа сводится к нескольким действиям:

вытаскивают магнитолу из авто;

НА задней стенке магнитолы оставлется гнезда для подключения

Адаптер можно положить так

Плюсы такого решения:

Но есть и минус

Протоколы управления у разных автомобилей различны, поэтому при смене авто, скорее всего, придётся менять и адаптер. Но при покупке новой машины этот вопрос не так уж и важен.

Модулятор: как подключить и использовать

FM-молдулятор и ПДУ к нему

FM-модулятор — девайс, умеющий передавать сигнал с флешки (а также карты памяти) по радиоканалу. В общем случае он втыкается в гнездо прикуривателя, настраивается на определённую частоту. Эта же частота настраивается на приёмнике магнитолы. Вы (и сосед поблизости) можете слушать музыку с флешки. Но для крупного города, где радиодиапазон забит под завязку, можно поступить иначе: установить модулятор прямо в магнитофон. Как это сделать?

Для работы понадобятся:

Порядок работы

Питание

Разберите свою автомагнитолу

Извлеките схему из корпуса

Питание подвести к контактам питания магнитолы

С помощью удлинителя выведите контакт поближе

Преобразователь питания в модуляторе свой, в плеере зависит от его марки.

Аудио

Экранированным проводом соединяют аудиовыход модулятора и вход магнитолы.

На древних кассетниках такого входа нет. В этом случае сигнал придётся подать напрямую на вход предварительного усилителя. Найти его просто — именно к нему идёт экранированный провод от головки.

Распайку микросхемы усилителя можно найти в интернете.

Схема усилителя с указанием необходимых параметров деталей

Например, вот так выглядит схема усилителя на базе TDA2005.

Сборка

Так как в новом варианте остаётся только блок радиоприёмника, модулятор можно расположить в корпусе. Если все контакты соединены верно, то включение «AUX» или «Tape» переадресуется модулятору.

Видео

Как сделать поддержку USB и при этом оставить старый (рабочий) плеер

Подсоединить USB-удлинитель прямо к плате автомагнитолы

На пайке удлинителя специально останавливаться не надо. В приложенном видео достаточно подробно с названием всех деталей показано, как такой кабель припаивается к магнитоле в Wv.

Видео

Что сделать, если требуется кассета

Иногда электроника старого кассетника настраивается так, что играть он может, только когда кассета вставлена. В случае модернизации играть будет нечему. Решением будет найти в сети схему своего кассетника и выяснить, какая перемычка зажимается вставленной кассетой. Закрывают перемычку, и магнитола будет «уверена», что кассета находится на месте.

Древняя автомагнитола, лежащая на полке в кладовке, прослужит ещё не один год. Вместо покупки новой — добавьте старой поддержку USB.

Приобретая транспортное средство, автомобилисты обращают внимание не только на его техническое состояние, но и также на уровень комфорта, который сопровождает этот автомобиль. Безусловно, с течением времени даже самое современное оснащение технического средства устаревает, появляются альтернативные варианты, которые ещё активнее приветствуются автомобилистами. Процесс модернизации развивается стремительно, затрагивая, в том числе, и оснащение салона проигрывающими устройствами.

К автомагнитоле можно подсоединить флешку для прослушивания музыкальных записей.

Ещё несколько лет назад в продаже можно было найти автомагнитолы, рассчитанные на применение оптических дисков. В настоящее время широчайшей популярностью пользуются устройства, воспроизводящие музыкальные файлы с флешки. Конечно, опираясь только на источник воспроизведения, отказаться от своей любимой автомагнитолы, большинству автомобилистов сложно. К тому же, большинство цифровых устройств, реализуемых в торговой сети, имеют сомнительное происхождение.

Если вы желаете оставить свою магнитолу, но оснастить её дополнительными устройствами, благодаря которым станет возможным подключение к ней флешек, тогда вам будет достаточно полезно изучить рекомендации, как быстро подключить флешку к автомагнитоле.

Варианты подключения

Существует несколько вариантов решения проблемы, связанной с подключением съёмного накопителя к проигрывающему устройству. Среди таких вариантов есть такие, которые приветствует лишь ограниченное количество автомобилистов. Отличной альтернативой ним выступают достаточно популярные действия, позволяющие разобраться даже тем, кто не имеет технического образования, как к магнитоле подключить флешку.

Можно, конечно, не подвергать себя никаким испытаниям, а просто посетить торговое заведение и приобрести качественное воспроизводящее устройство именитого бренда. Однако такое решение проблемы для многих хоть и будет желанным, но при этом совсем не по карману. По этой причине всё-таки полезно рассмотреть рекомендации автомобилистов, прошедших такой путь модернизации, как подключить флешку к автомагнитоле без USB-разъёма.

Bluetooth адаптер

Возможно, кто-то уже имеет опыт подключения флешки к магнитоле с применением Bluetooth адаптера. Безусловно, это вариант можно считать, как один из вероятных способов решения проблемы. Однако те, кто уже проходил такой технический путь решения, в большинстве случаев оставался недоволен результатом.

Прежде всего, Bluetooth адаптер необходимо подключать к прикуривателю, соответственно, приходится рассматривать необходимость приобретения разветвителя. А это уже не только дополнительные финансовые растраты, но и возникновение некоего дискомфорта, когда выступающие части не позволяют совершать быстрых движений. Кроме этого, такое специфическое нагромождение провоцирует снижение эстетики салона автомобиля. Однако главным недостатком является то, что ожидать воспроизведения высококачественного звука не приходится.

USB-адаптер

Некоторые искусные технические умельцы могут не только успешно внедрить в любую автомагнитолу USB-адаптер, но и предварительно его самостоятельно сконструировать. Однако такой вариант неприемлем абсолютно для всех, поскольку приходится работать с микросхемами, платами, в которых важно разбираться. Даже одна неправильно проведённая пайка способна спровоцировать выход со строя автомагнитолы.

Сгоревшую плату, безусловно, можно заменить, но для этого опять-таки потребуются определённые знания и навыки, а также придётся раскошелиться, поскольку стоимость такой «детальки» может быть достаточно высокой. В торговой сети при желании можно найти специальный USB-адаптер, который совершенно просто подключить к имеющейся у вас автомагнитоле.

Этот способ решения проблемы хорош тем, что исключена необходимость разбирать устройство, а также подключаться к прикуривателю. Необходимо просто первоначально снять магнитолу и извлечь шлейф проводов.

Следующий шаг будет обеспечивать достижение вашего желания. Между разъёмами магнитолы и проводов вам потребуется установить приобретённый специальный переходник, в котором имеется отверстие для последующего подключения к нему USB-адаптера.

После того как вы подсоединили все указанные устройства, остаётся вернуть автомагнитолу на её привычное место, адаптер разместить там, где вы считаете приемлемым для вас. Большинство автомобилистов предпочитают поместить USB-адаптер в бардачок, таким способом, обеспечивая комфортный доступ к нему, но при этом скрывая это устройство от посторонних глаз, что способствует поддержанию эстетики.

Однако на этом ваши действия не завершаются. Завершается только их техническая сторона, а впереди предстоит совершить часть манипуляций, связанных с необходимыми настройками.

Без специальной «подготовки» съёмного накопителя вам не удастся ловко «обмануть» вашу магнитолу, поэтому следует подвергнуть флешку некоторым настройкам. Подсоедините съёмный накопитель к компьютеру, после этого создайте на нём семь папок. Каждую следует подписать в виде «CD» с добавлением номера. Все первые шесть папок должны оставаться пустыми, а седьмая папка «CD 7» как раз и будет являться хранилищем для музыкальных файлов.

Воспользовавшись такими рекомендациями, можно вернуть к «жизни» те магнитолы, которые уже некачественно считывают оптические диски, по причине того, что лазерная головка износилась. Помимо этого, обновлять музыкальные альбомы станет гораздо проще, потому что флешка позволяет записывать музыкальные файлы достаточно быстро и качественно. Качество воспроизводимого звука будет на высоте, поэтому удовлетворит любого меломана.

Итак, подключение флешки к автомагнитоле является процессом, который сможет осуществить каждый, если тщательно ознакомится с алгоритмом проведения рекомендуемых действий, направленных на модернизацию имеющегося звукового устройства.

Большинство современных магнитол в автомобиле оснащены разъемами под USB-накопители. Чаще всего для проигрывания аудио используются Flash-карты. Преимуществами подобного хранилища является больший объем памяти, по сравнению с дисками. Кроме того, загрузка данных на флешку не занимает много времени.

Иногда возникают случаи, когда магнитола перестает видеть внешнее устройство. Этому есть сразу несколько причин, в каждой из которых можно найти решение.

Возможные неполадки. В большинстве случаев магнитола авто перестает видеть накопитель из-за следующих причин:

На каждую проблему есть свое решение.

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

Функциональное назначение выходов ресивера

Распиновка ISO-разъема магнитолы

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Двойной ИСО разъем

Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

При подключении магнитолы используются стандартные схемы.

nissan

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

Стандартная европейская разводка выводов.

alpine

Alpine TDE-7823W: 1 – BAT+,

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

Видео разбор распиновки автомагнитолы
