Магнитное крепление видеорегистратора
Полезная штука видеорегистратор! Только возникает одно неудобство при его использовании — сложный процесс установки и снятия прибора со штатного кронштейна-присоски. Тема актуальная — наличие видеорегистратора в автомобиле на стоянке может послужить причиной кражи прибора неустановленными лицами. Поэтому, либо откручиваем каждый раз регистратор по резьбе, либо думаем, как усовершенствовать крепление.
Самый оптимальный вариант — это магнитное соединение регистратора и кронштейна. Такой вариант позволить очень быстро снять и установить прибор, а также отрегулировать положение в горизонтальной плоскости. Единственное требование у такой конструкции — наличие довольно сильных магнитов.
Сильные неодимовые магниты можно найти внутри любого неисправного жесткого диска. Если у вас нет такого,спросите у знакомого компьютерщика или в ближайшем компьютерном сервисе. У меня оказался неисправный «винт» фирмы Western Digital — на его примере я и покажу как извлечь магниты. Для жестких дисков других марок принцип будет аналогичным.
Для начала нужно открутить болты крепления верхней крышки.
Стрелками показаны места расположения болтов. Обратите внимание — некоторые находятся под пленкой. Для откручивания винтов нужна звездообразная отвертка torx. Если у вас нет такой отвертки, можно попытаться найти плоскую отвертку подходящей ширины, но открутить болты в таком случае будет сложнее. Я поступил проще — сделал гравером насечки на болтах под шлиц плоской отвертки с помощью миниатюрного отрезного диска. Так что, если у вас есть DREMEL или аналогичный гравер — воспользуйтесь им.
После снятия крышки сразу можно извлечь первый магнит. Он находится над приводом головок жесткого диска. Для этого нужно просто поддеть его отверткой с некоторым усилием.
Чтобы достать нижний магнит, нужно снять блок головок. Они входят в зацепление с «блинами» винчестера, поэтому нужно их вначале отвести в сторону. Этому мешает столбик ограничитель, который находится между катушкой привода головок и «блинами».
На этот ограничитель одет резиновый демпфер. Снимаем демпфер, а затем вытаскиваем плоскогубцами штырь ограничителя. Теперь ничто не мешает отвести головки в сторону от поверхностей и снять их со своей оси.
Вытаскиваем нижний магнит — жесткий диск нам больше не нужен.
Магниты приклеены к металлическим пластинам, их можно оторвать и приклеить на свою, но я решил максимально упросить процесс изготовления нового крепления — будем использовать существующие детали. Для нашего крепления понадобится всего один магнит. Второй используете где-нибудь потом.
На верхней крышке видеорегистратора есть резьба для болта присоски.
Находим подходящий по резьбе и длине болт и растачиваем под его диаметр надфилем или тем же гравером отверстие в одной из пластин с магнитами.
Затем прикручиваем пластину с магнитом к видеорегистратору.
Теперь переходим к модификации штатной присоски.
Отвинчиваем и вытаскиваем болт, на котором крепится сегмент с резьбой для навинчивания видеорегистратора.
Теперь нужно найти стальной уголок подходящего размера и несколько шайб для заполнения пустот в месте установки уголка на освободившемся месте в кронштейне.
Прикручиваем уголок на присоску.
Ту часть уголка, что будет контактировать с магнитом можно обмотать изолентой или посадить на нее термоусадку.
Устанавливаем все в машину и проверяем надежность крепления прибора.
Конструкция у меня получилась очень надежной. Видеорегистратор при движении не болтается — держится очень хорошо. Я вначале сомневался в достаточности одного магнита, но после установки понял, что он был бы лишним — усилие на отрыв получилось вполне достаточным.
Вы можете сделать любую подобную конструкцию. Важен принцип.
В чем преимущества магнитного крепления?
Вся актуальная линейка видеорегистраторов TrendVision оснащена магнитным креплением с технологией сквозного питания. Кронштейны такого типа очень удобные и практичные:
Во-первых, существенно легче установка и снятие устройства. Нет необходимости придерживать, защелкивать или направлять устройство второй рукой, Установка осуществляется одним легким движением. Мощные магниты, подхватывают видеорегистратор и крепко удерживают его в процессе движения, не позволяя ему отсоединиться вне зависимости от качества дорожного полотна.
Во-вторых, технология сквозного питания обеспечивает размещение всех необходимых входов для коммутирования устройства непосредственно на магнитном кронштейне. Такое решение позволяет одним движением устанавливать устройство, экономит ресурс коннекторов, так как нет необходимости постоянно подключать и отключать устройство.
В-третьих, постоянное место размещения кронштейна, позволяет скрытно проложить кабели питания, тем самым сохранить интерьер автомобиля аккуратным и не захламлять торпедо. Также некоторые модели имеет блоки для подключения регистратора в цепь бортовой сети. Не будет занята розетка прикуривателя и подключение будет стационарным, что является гарантом стабильного питания вашего устройства.
Магнитный кронштейн со сквозным питанием, существенно облегчает использование видеорегистратора. Имеется возможность скрытной прокладки коммуникаций, постоянное подключение к борт. сети и снятие/установка одним легким движение руки.
Автомобильные гаджеты: магниты вместо шарниров
В большом тесте автомобильных видеорегистраторов, который мы в Авторевю проводили полтора года назад, я, помнится, крепко ругал хлипкие и громоздкие кронштейны таких устройств. Советовал разработчикам поэкспериментировать с магнитами и — был услышан! Видеорегистраторы с быстросъемными магнитными креплениями мне показали сразу два российских разработчика.
Первым автомобильным гаджетом, оснащенным действительно удобным кронштейном, был видеорегистратор Datakam G5, появившийся на рынке в конце 2013 года. Изюминкой его крепежа была магнитная пятка со сквозным подводом питания, позволявшая ставить регистратор на стекло одним движением руки, причем не глядя. Шлеп! Приборчик на месте, бортовое питание подключено — все логично и невероятно удобно. В ситуациях, когда надо что-то быстро подснять вне автомобиля, просто хватаем регистратор со стекла и бежим за шедеврами. Магнитный Datakam был компактным, имел толковое меню, а за основные функции (выключение экрана, запись звука и аварийное сохранение куска файла) здесь отвечали отдельные и удобные аппаратные кнопки. Вдобавок у «пятого» Датакама была реализована двухслотовая параллельно-последовательная схема записи, позволявшая оперативно копировать видеоматериалы при ДТП, — основной видеофайл можно было приобщить к протоколу, а его копию оставить себе.
Создатели видеорегистратора Artway AV-392, недавно появившегося на нашем рынке, проектировали свое устройство с оглядкой на тот самый Datakam, и ничего плохого я в этом не вижу. Крепеж получился вполне надежным и «быстрым», то есть позволяющим использовать регистратор для оперативной съемки вне автомобиля. Прочая же эргономика мне показалась двоякой. Семь аппаратных кнопок, расположенных в один ряд, — это крайне неудачное решение, хотя бы потому, что найти пальцем клавишу аварийного резервирования записи на ощупь нереально. Вставляя карту памяти, приходится угадывать ее положение, а чтобы вытащить флешку, нужен тонкий инструмент. Экран в этом регистраторе применен дешевый, с сильной инверсией цветов при наклоне, иконографика меню примитивна, а световые индикаторы сильно бьют по глазам в ночное время.
Новое комбо-устройство Artway MD-104, совмещающее в себе видеорегистратор и радар-детектор, тоже имеет магнитное крепление и тоже оригинальной конструкции — с плоской пяткой, позволяющей плавно поворачивать приборчик по горизонтали, меняя направление съемки. Но удержит ли магнит динамический вес крупного гаджета при тряске на неровностях и значительных боковых ускорениях? Во время моих заездов проблем с надежностью крепления не возникало, но субъективно рабочая площадь магнитного держателя Artway MD-104 мне кажется недостаточной.
Аппаратная эргономика этого устройства критики, увы, не выдерживает. Семь кнопок, замороченный алгоритм управления — быстро разобраться здесь можно лишь с тем, как регулировать уровень звука. При езде по МКАД и радиальным трассам приборчик самовозбуждался, выдавая ложные предупреждения о работе лидара — лазерного измерителя скорости. По индикации на экране в этот момент я так и не смог определить, продолжает ли он в это время снимать или банально зависает. Голос магнитного «комбика» мне тоже не понравился: звуковые оповещения иногда воспроизводились с сильными искажениями, что усиливало ощущение какой-то неисправности.
Третье устройство с магнитным крепежом, попавшее в мои руки, — это видеорегистратор Playme T10, стильная штучка с черным матовым корпусом необычной кубической формы. Экранчик здесь маленький, с выраженной инверсией цветов, но отличающийся хорошей контрастностью. За конструкцию крепежа я бы сосватал этот регистратор на какую-нибудь техно-дизайнерскую премию, потому что сделана держалка по всем инженерным канонам. Установка и снятие молниеносны, а единственная направляющая магнитной пятки выполняет еще и функции контрфорса, исключая срыв приборчика с крепления при резком торможении или ударе. Отличное решение! Быстро изменить угол съемки по горизонтали здесь нельзя, но отработать боковой план можно, сняв регистратор с крепления и снимая с руки. Ответная часть кронштейна Playme T10 крепится на лобовое стекло автомобиля с помощью двустороннего скотча и такой способ фиксации мне видится более удачным, нежели традиционная присоска, — скотч и держит лучше и меньше привлекает внимание.
Еще одна фишка этого регистратора — съемный GPS-приемник. То есть если вам не нужна геопривязка видеозаписей, то спутниковый модуль можно снять, уменьшив размер навески на стекле чуть ли не вдвое. Класс!
Кнопок управления у Playme T10 всего две и, на мой взгляд, это не совсем оправданно: с доступом в меню возникают сложности. Но если вы имели дело с экшен-камерами типа GoPro, то с управлением этим устройством разберетесь без особых проблем.
ТОП-5 автомобильных видеорегистраторов с магнитным креплением
Введение
Сегодня мы рассмотрим автомобильные видеорегистраторы с удобным магнитным креплением. От своих собратьев они отличаются быстросъёмным креплением, что особенно актуально тем автовладельцам, которые прячут всё ценное, когда оставляют машину на долгое время. Практически все представленные модели записывают видео в формате FullHD (если не указано иное).
Цена – 10500 рублей
У этого производителя есть модель с индексом «6» аж в трёх версиях, отличающихся аппаратной начинкой. Самая «дешёвая» версия Eco, цена которой, на минуточку, 10,5 т.р., имеет сенсор OmniVision OV4689 разрешением 4 Мп и процессор Ambarella A7, что позволяет записывать видео очень неплохого качества с разрешением вплоть до Super HD (2304х1296 пикселей) и Wide HD (2560х1080 пикселей). Крепление регистратора позволяет выставить угол относительно стекла, а также осуществлять поворот по горизонтали практически на 360 градусов. Правда, некоторое неудобство может доставить зарядное устройство с круглым штекером – если провод выйдет из строя, придётся его ремонтировать. В то время как большинство конкурентов использует популярный разъём miniUSB, так что кабель всегда можно заменить. Также в достоинствах – наличие поляризационного фильтра и два слота для карточек microSD (но у них есть определённые ограничения). А вот из недостатков – отсутствие каких-либо фишек, типа GPS модуля, ну и самое главное – очень высокая цена на фоне конкурентов.
компактное поворотное крепление
хорошее качество записи и днём и ночью
запись в разрешениях Super HD и Wide HD
очень высокая цена
нет GPS и прочих «плюшек»
4 МЕСТО – NEOLINE EVO Z1
компактное поворотное крепление
хорошее качество записи и днём и ночью
нет GPS и прочих «плюшек»
Не так давно мы тоже тестировали эту модель и сказали, что магнитное крепление является не только достоинством, но и недостатком LEXAND LR70 модели – оно обеспечивает поворот по горизонтали, но при этом имеет фиксированный угол наклона относительно лобового стекла. Проще говоря – на пологом стекле современной легковушки регистратор будет смотреть чётко вперёд, а вот на вертикальном стекле грузового авто регистратор будет смотреть вниз.
Из плюсов данной модели – относительно невысокая цена, наличие GPS модуля и самое главное – оригинальный внешний вид, ведь сам корпус регистратора – круглый, и чем-то напоминает дроида из популярной саги. Что же касается начинки, то тут используется связка из сенсора GC2023 и процессора MSTAR MSC8328.
оригинальный внешний вид
широкий угол обзора
не самое лучшее качество записи и днём и ночью
Мы уже делали видео-обзор на эту модель и перечислили все достоинства и недостатки модели. Начать стоит хотя бы с того, что это самая дешёвая в нашем ТОПе модель. Магнитное крепление также как и предыдущий участник имеет некоторые ограничения, в частности, к лобовому стеклу регистратор крепится с помощью скотча, и оно не имеет возможности поворота по горизонтали. Да и по вертикали регулировка имеет не очень большие пределы, тем не менее, эта модель всё же несколько универсальнее.
Качество записи – очень неплохое, оно обеспечивается использованием связки из сенсора SONY IMX323 и процессора NTK96558. В достоинства мы бы также отнесли необычный дизайн и относительную компактность.
самый дешёвый из нашего ТОПа
хорошее качество записи и днём и ночью
некоторые ограничения магнитного крепления
На первом месте сегодня – тоже Digma, но более новая и чуть более дорогая модель. Мы недавно её протестировали и похвалили за очень компактное, но реально очень практичное и удобное магнитное крепление, наличие GPS и Wi-Fi модуля, с помощью которого можно подключаться к видеорегистратору со смартфона, чтобы управлять и просматривать отснятый материал. Тут используется та же связка из сенсора Sony IMX323 и процессора NTK96558, так что качество записи и днём и ночью находится на должном уровне. А ещё в комплекте идёт зарядное устройство с двумя USB портами, которое позволяет также заряжать ещё одно устройство, например, смартфон.
очень компактное и удобное магнитное крепление
есть Wi-Fi модуль для подключения смартфона
хорошее качество записи и днём и ночью
существенных – не выявлено
Выводы
Как мы смогли убедиться, магнитное крепление есть не только у дорогих моделей, но в то же время к выбору такого регистратора надо подходить более внимательно, так как крепление хоть и удобное, но иногда накладывает свои ограничения.
Лутовинов Максим (aka. Kok)
02/07.2018
Экстремальный тест магнитного крепления нового видеорегистратора iBOX Magnetic WiFi Dual.
На этот раз мы решили сделать не просто обзор видеорегистратора iBOX Magnetic WiFi Dual. Часто говорят, что магнитные крепления плохо держат и устройство может упасть. Был проведен экстремальный тест кронштейна и он на отлично справился с испытанием.

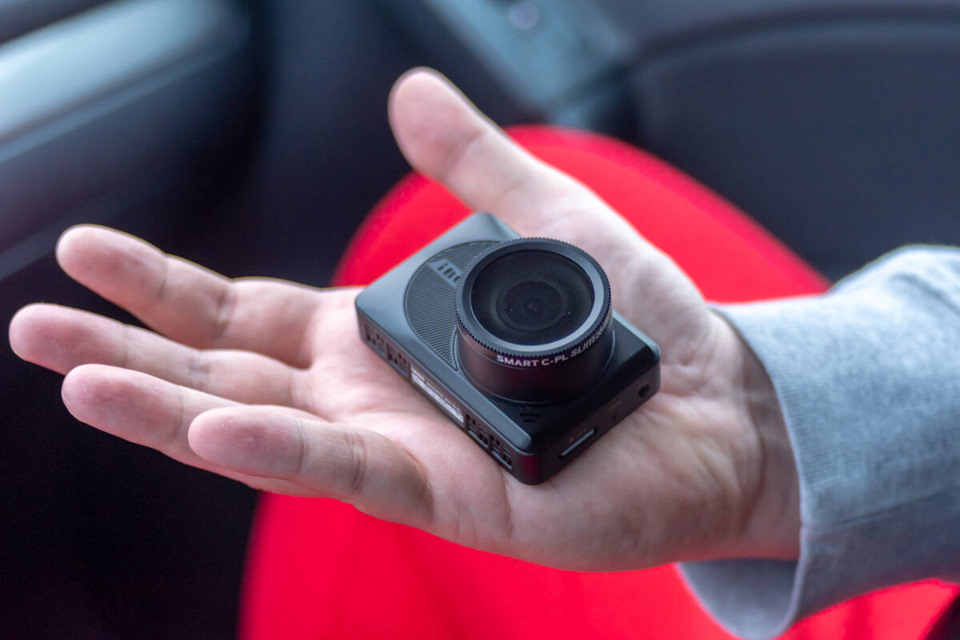

Небольшой видеорегистратор можно легко разместить за салонным зеркалом автомобиля. Прибор не будет перекрывать обзор на дорогу и привлекать внимание. Корпус изготовлен из качественных материалов, а внутри установлены электронные компоненты известных производителей, таких как SONY и Samsung. Для вывода информации используется высококачественный дисплей с диагональю 2,4-дюйма.
Интерфейс регистратора выполнен на русском языке и будет понятен всем пользователям. Можно быстро разобраться с настройками и поменять необходимые параметры устройства.

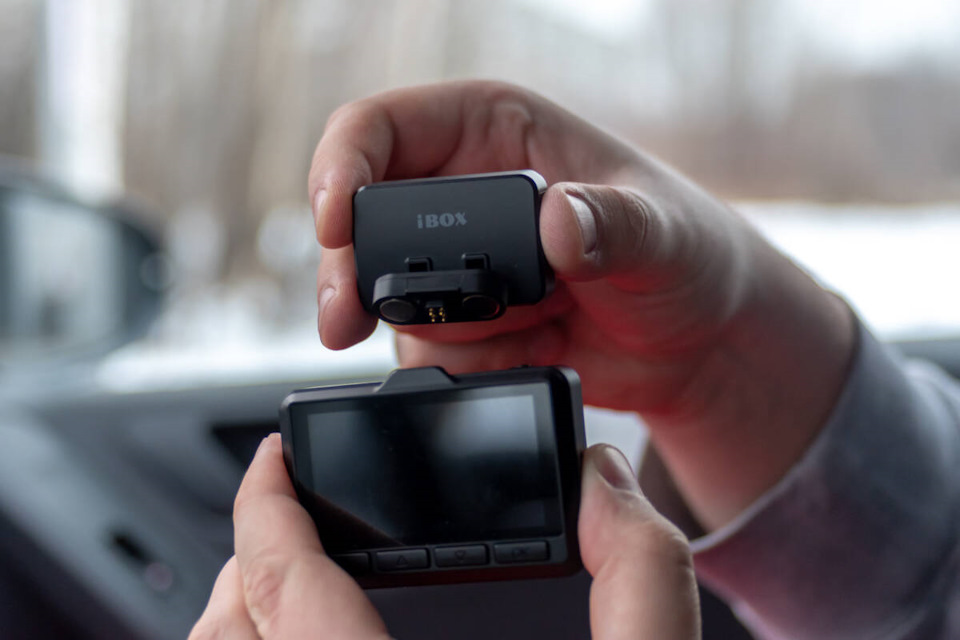

Изюминка iBOX Magnetic WiFi Dual — это удобный магнитный подвес. Установить и снять регистратор можно за секунду. Кронштейн крепится на лобовое стекло с помощью двухстороннего скотча, который надежно удерживает конструкцию. Питание подается непосредственно в крепление.
Мы установили регистратор в специально подготовленный автомобиль и несколько раз прошли с ним трассу, предназначенную для Джимханы. Магнитный подвес выдержал самые крутые повороты и заносы. Ниже вы можете посмотреть видео и убедиться в этом.

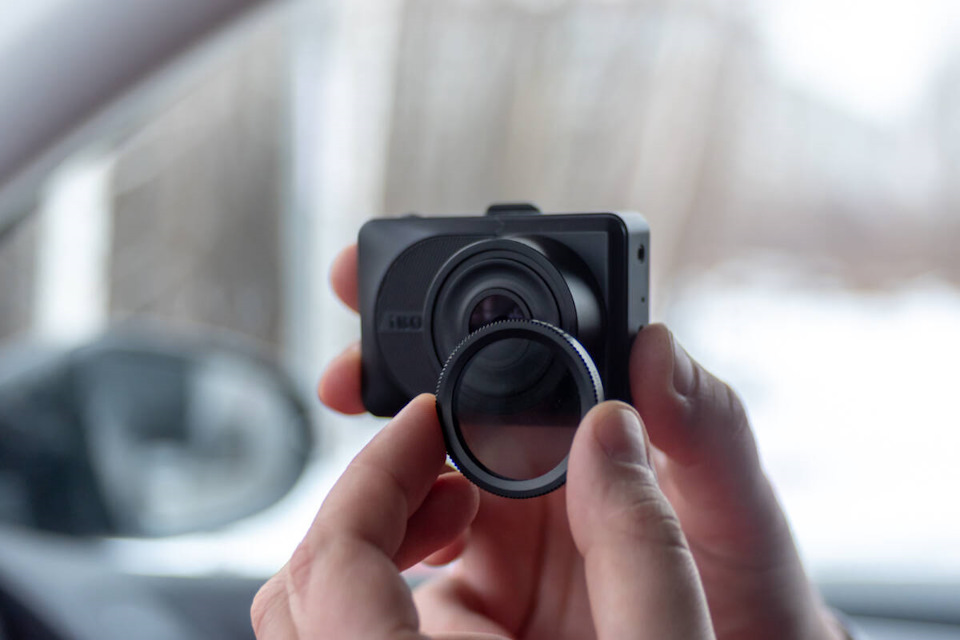

Дополняет комплект CPL-фильтр, который устанавливается на регистратор с помощью магнита. Достаточно немного повернуть «стекло» вокруг свой оси и с изображения сразу же пропадают блики и отражения от лобового стекла. Видеозапись получается чёткой и чистой. Такими приёма пользуются профессиональные фотографы.
Съемка с Full HD разрешением
Качество видеозаписи не вызывает сомнений, ведь в основе оптической системы регистратора лежит матрица SONY с высокой светочувствительностью. Предусмотрена WDR-технология и электронная стабилизация изображения. За обработку отвечает процессор Ambarella. Съемка ведётся с Full HD разрешением 1920х1080 пикселей.
Запись, сделанная на Джимхане:
Запись, сделанная в городе:
При покупке iBOX Magnetic WiFi Dual в подарок дают дополнительную камеру, которая устанавливается с внешней стороны автомобиля. Её можно использовать не только для записи видео, но и при парковке.
Вместо обычного аккумулятора производитель установил в регистратор суперконденсатор, который устойчив к суровым российским зимам. iBOX Magnetic WiFi Dual отлично переносит жару и холод и быстро пробуждается после длительного сна.
Подключение по Wi-Fi
Скачав бесплатное приложение, вы сможете подключиться к iBOX Magnetic WiFi Dual по Wi-Fi со своего смартфона. Сервис доступен пользователям Android и iOS. После синхронизации вы сможете выполнять настройку регистратора и просматривать снятые видеофайлы. Можно быстро скачать нужный файл и поделиться им с другими людьми.
Видеорегистратор iBOX Magnetic WiFi Dual — это отличное устройство, которое пишет видео с качественным Full HD разрешением. В комплекте есть CPL-фильтр, который очищает изображение от бликов и отражений, возникающих на лобовом стекле. Матрица SONY дополнена WDR-технологией и стабилизацией изображения. Дополнительную камеру можно использовать как для записи, так и для помощи при парковке задним ходом. Есть бесплатное приложение, которое позволяет со смартфона по Wi-Fi просматривать отснятые файлы и производить настройку прибора. За магнитный кронштейн тоже можно не переживать, он выдержал наш экстремальный тест.
