Подбираем кулачок ускорительного насоса (УН) на карбюратор Солекс 21083
Карбюратор 21083 Солекс штатно укомплектован кулачком ускорительного насоса №7.
При тюнинге и доработке карбюратора 21083 возможна замена штатного кулачка на иной — большего размера и другой формы. Рассмотрим какие кулачки подходят на карбюратор Солекс 21083 и как изменяются динамические характеристики автомобиля после их установки.
Кулачок ускорительного насоса №7
Штатный кулачок ускорительного насоса карбюратора Солекс 21083. Усредненные характеристики разгона автомобиля после нажатия на педаль «газа» при старте и в движении. Что как раз и предоставляет возможность для тюнинга, путем замены его на кулачок другой формы.
Кулачок ускорительного насоса №5
Кулачок ускорительного насоса №5 карбюратора Солекс 21053, для двигателя 1,6 л заднеприводных автомобилей ВАЗ (2106, 2103), ИЖ 2126, 2717. По величине ускорения на «низах» и «верхах» несколько превосходит 7-й кулачок.
Кулачок ускорительного насоса №4
Кулачок ускорительного насоса карбюратора Солекс 2107-1107010 двигателя 1,7 л автомобиля ВАЗ 21213 «Нива». Уверенный, ярко выраженный «подхват» после нажатия на педаль «газа» при старте автомобиля и на «низах». Ускорение на большой скорости посредственное.
Примечания и дополнения
— Подробно о неисправностях ускорительного насоса карбюратора Солекс: «Не работает ускорительный насос карбюратора Солекс».
Не много об карбюраторе.
Двигатель у меня 1,3 карбюратор Солекс. Всё стандартно, но задолбали провалы, толком не тянет, и обороты скачут порой. Листая просторы интернета наткнулся на хорошую статью, что в итоге и сделал, фотографировать не стал т.к. на улице холодно, руки мерзнут)
Собственно вот краткая инструкция доработки:
ОРАБАТЫВАЕМ УСКОРИТЕЛЬНЫЙ НАСОС
Переделываем штатный распылитель ускорительного насоса
Наша цель — добиться более мощной и продолжительной струи топлива из распылителя и как следствие получение быстрого и мощного, без «провалов» ускорения автомобиля, при нажатии на педаль «газа».
На изображении показан штатный распылитель ускорительного насоса карбюраторов 2108, 21081, 21083 «Солекс», так как мы его видим, сняв верхнюю часть (крышку) карбюратора.
На этом можно и остановиться. Увеличение расхода топлива мы получим незначительное, настройки карбюратора не собьем, а в итоге получим хорошо заметное увеличение отклика на педаль «газа» на разных режимах работы двигателя. А для тех кто хочет пойти еще дальше в усовершенствовании своего карбюратора существует еще одна доработка.
Меняем нажимной кулачок привода ускорительного насоса на оси дроссельной заслонки первой камеры
Ниже приведен перечень маркировки кулачков привода ускорительного насоса для разных модификаций карбюратора 2108 «Солекс».
На тех моделях где кулачок с номером «7», есть смысл поменять его на номер «4». На карбюраторах с 4-м кулачком не меняем ничего.
В результате получаем увеличение продолжительности и мощности струи топлива, которая впрыскивается из распылителя ускорительного насоса и следовательно повышения приемистости автомобиля при нажатии на педаль «газа».
2108 – «7»
21081 – «4»
21083 – «7»
21073 – «4»
21051 – «4»
21083-31 –« 7»
21083-35 – «7»
21412 – «4»
21083-62 – «7»

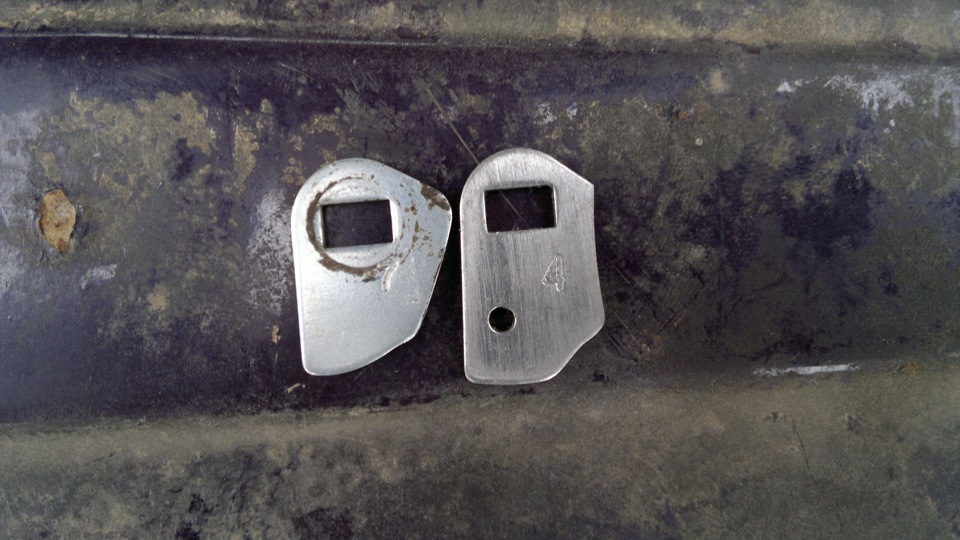

а изображении кулачок привода ускорительного насоса с номером «4»
Он большего размера чем №7 и может как следует улучшить продолжительность и величину впрыска топлива через ускорительный насос при нажатии на педаль «газа». Минусом будет лишь то, что расход топлива еще несколько вырастет.
Ну собственно еще видел видео, где мужик, рассказывал про тот кулачек, точнее еще доработку, что я и сделал, показал где нужно срезать ))
Сегодня сам всё это проделал, все мучения позади) на газ реагирует отлично, обороты не скачут, стала на много резвей) но и расход повысился незначительно, но чувствуется ))

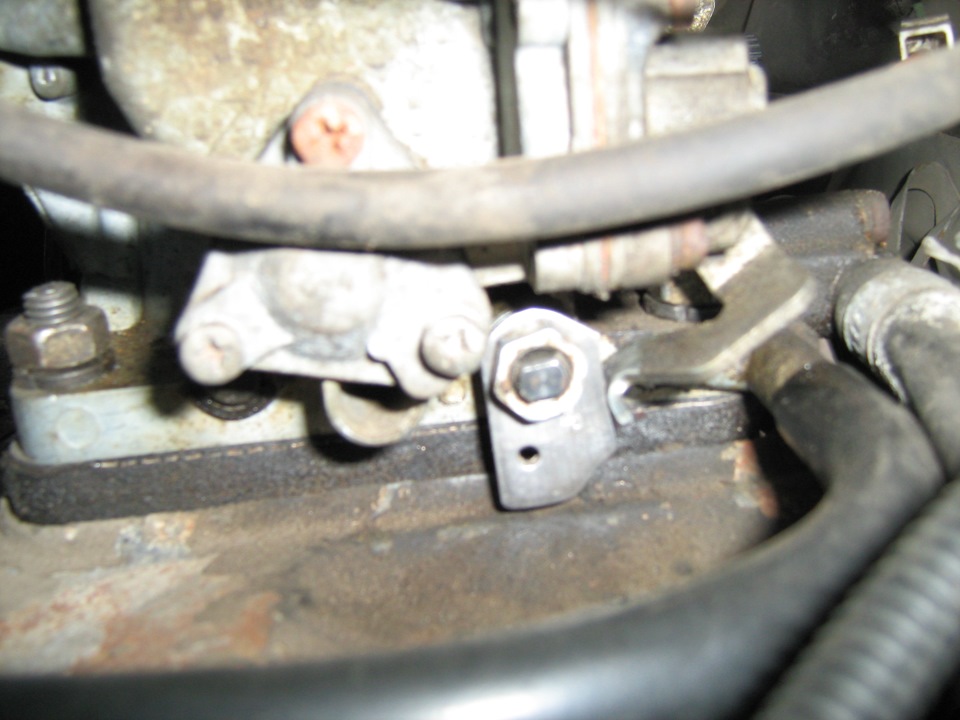

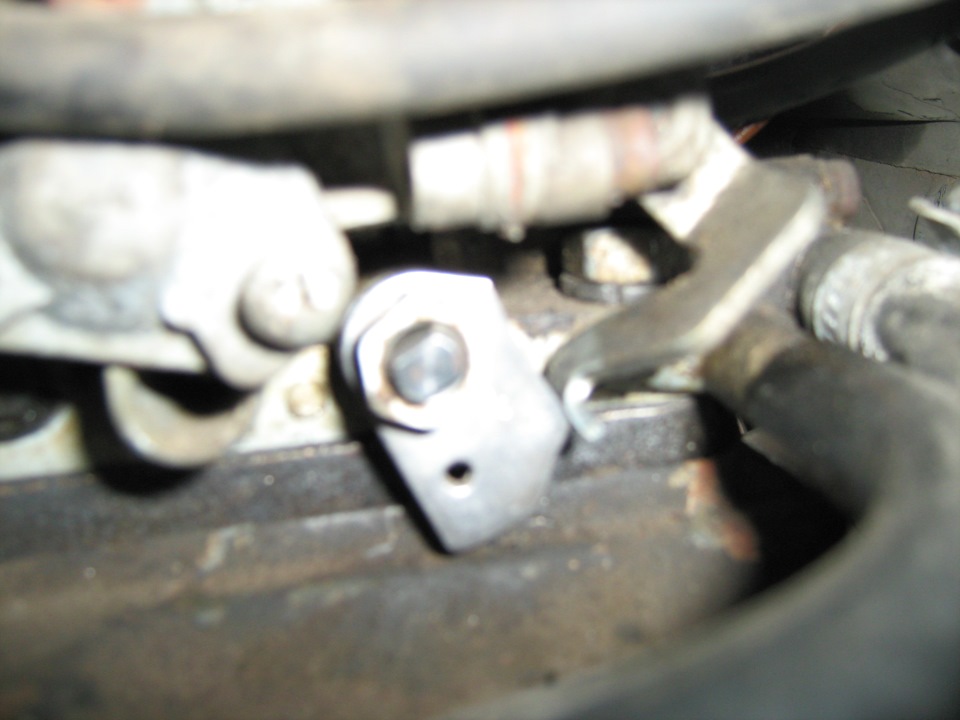

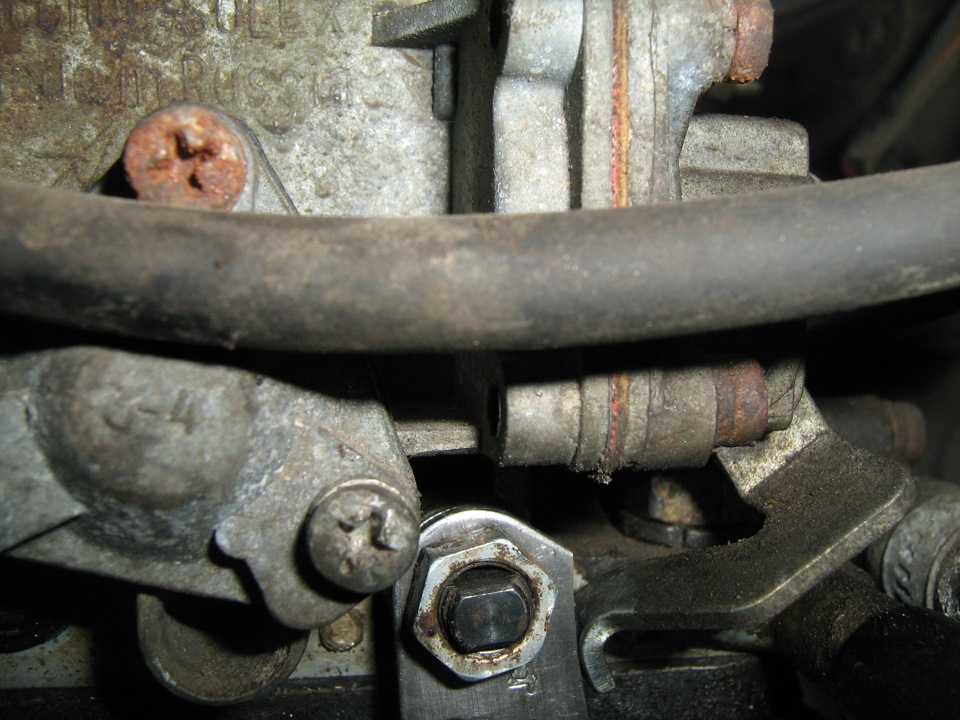

4й кулачек ускорительного насоса
Заказал у Наиля Порошина себе 4й кулачёк (от нивы). Установил вместо стандартного 7го. Классная вещь. Отзыв на газ моментальный, без провалов. Трогается легко и быстрее разгоняется. Посмотрим, что будет с расходом топлива. В общем одни плюсы пока, что.
Метки: 4й кулачёк
Комментарии 100
не знаю у кого как, но у меня в дипазоне с 2500-3000 и до 5000 обороты набирает с 4твертым резаным очень бодро(в сравнении с семеркой) а вот с холостых и до 2500 не особо как то
Провал есть при нажатии газа?
есть небольшой особенно в начале если пореще нажать газ
вакуум корректор проверь или поменяй
вот и я тоже на его думал, как проверятся не в курсе? на холостых оборотах пробовал создавать разряжение ртом — обороты двигателя незначительно увеличиваются, влт не знаю должно так быть или нет
Ртом через шланг воздух в себя втягивай. Зажми отверстие языком и если шланг присосется к языку, то вакуумник рабочий. Если нет меняй коректор. И еще поставь шланг селиконовый для него, стоит копейки.
шланг то пррисасывается и держится, а так же при этом возрастаю обороты, об этом выше писал
На заглушенном моторе проверять надо!)) Значит рабочий. Тогда смотри распылитель УН. Струйки должны бить прямо на заслонку, а не на стенки диффузоров.
распылитель поставил одноносый(45тый), бьет точно в приоткрывшуюся щель заслонки
Воздушная заслонка полностью открывается?
да вроде полностью, когда то раньше пробовал двойной распылитель загибать в первую камеру, провала почти не было, но почему то не на долго, теперь уже с этим смирился, мне поможет только переделка в инжектор, если конечно до этого руки дойдут
Кстати о распылителе. Струйки нормальные или может быть с перебоями брызгают, может засорились?
да ровная струя, может зря в саму щель настроил?
Он так и должен в коллектор распылять. Все рено. С главной дозирующей системой все норм?
да все ок, только на газ нельзя резко давить, чуть по плавней в начале а дальше мчит только в путь
Значит, тогда диафрагма УС. Замени и пробуй.
попробую как будет время и желание поковырятся
ТАм работы на 5 минут. Выдели вечерок и будет тебе счастье.
Какой замер по расходу бензина, есть данные?
Пока, что двоякие результаты получились. Так, что внятные результаты будут позже.
А по точнее можно ответить?
Результаты будут в ближайшее время. Так Пойдет?
Тоже ездил сначала с кулачком №7, потом поставил №4 для эксперимента, практически пропали провалы при трогании, но по трассе я заметил не особо как-то хочет разгоняться, тапку в пол не получается, разгоняться надо плавно, или у меня что-то не то с карбом. Сейчас поставил №4 резаный, даже хотел создать запись в БЖ на эту тему, но эксперимент еще не завершился. По ощущениям улучшилась динамика при разгоне, расход пока не определил, но если верить Наилю, то среди кулачков 7, 4 и 4Р у резаного расход больше всего, у 7-го меньше (видео) Предлагаю дальше делиться результатами опытов, у кого какой расход с какими кулачками, и как ведет себя машина.
Правильная идея. Позже свои наблюдения напишу.
Полезное про Солекс, чтоб и самому не забыть!
Итак, Солекс приобретён. Наверняка всё-же наиболее близкий по диаметрам диффузоров, тому, который специально рассчитан для установки на двигатель Вашего объёма.
Существует 2 варианта установки карбюратора Солекс на УЗАМ: первой камерой к головке блока цилиндров (как стандартные к126 и ОЗОН) и первой камерой дальше от ГБЦ
Второй вариант называют еще «развернутым» Солексом. Я сам, да и многие другие сделали именно так www.drive2.ru/l/9202701/ и не пожалели. Когда карбюратор стоит первой камерой ближе к ГБЦ, то расстояние, от нее до 1 и 4 цилиндра большее, чем до 2 и 3, таким образом двигатель получает больше смеси в 2,3 и беднит в 1,4, что заметно по цвету свечей после длительной эксплуатации двигателя, кроме того, при полном форсаже, когда открыты обе камеры воздух идет по пути наименьшего расстояния – т.е. через все ту же первую камеру, меньшую в диаметре и с более бедными жиклерами. Разворот Солекса позволяет несколько уравнять расстояние до цилиндров и при открытых заслонках воздух будет идти через бОльшую вторую камеру. С вариантом установки определились, закупили прокладки и новые тросики, если по второму варианту делать. Ну тогда с чистой совестью — за установку. Хотя может кто-то и не решится ставить Солекс.
Вот для них, на всякий случай, применяемость карбюраторов на наиболее распространённых моторах:
Этапы установки на мотор пройдены. Теперь начинается его настройка под двигатель УЗАМ. Но сначала надо изучить устройство карбюратора, чтобы не путать экономайзер с эконостатом.
Первое – это выставление уровня в поплавковых камерах. В инструкции уровень выставляется по положению поплавков относительно крышки карбюратора при помощи специального шаблона.
Из-за того, что у всех моторов разные характеристики бензонасосов (а возможно есть обратка) то регулировать уровень лучше всего по критерию – 25 мм от верхнего края поплавковой камеры.
Порядок проверки:
— Запускаем мотор, даем ему минут 5 помолотить на холостых, потом глушим.
— Осторожно снимаем бензошланг (может брызнуть бензин). Это для того чтобы при поднятии крышки карбюратора бензин из шланга не полился в камеру так как он находится под давлением, а поплавки откроют иглу.
— Снимаем крышку карбюратора.
— Замеряем штангенциркулем или линейкой расстояние от поверхности бензина в камерах до верхней кромки поплавковой камеры. Оно должно быть в пределах 23-25 мм в обеих камерах. Уровни могут отличаться в камерах, поэтому берём среднее значение. Если уровень больше или меньше заданного, аккуратно подгибаем язычок поплавков в нужную сторону.
— Повторяем все вышеперечисленные действия до достижения нужного уровня.
После установки уровня, прогреваем двигатель до рабочей температуры, глушим и делаем следующее:
— Заворачиваем винт качества до упора по часовой стрелке, и отворачиваем на 5-6 оборотов назад
— Заводим мотор и винтом количества устанавливаем минимальные устойчивые обороты, в пределах 500-1200 об/мин.
— Медленно заворачиваем винт качества до тех пор, пока двигатель не начнет неустойчиво работать и отворачиваем назад его на 1-1,5 оборота возвращая устойчивую работу.
— Винтом количества ставим обороты ХХ около 850-900. Если двигатель начинает глохнуть, то добавляем немного винтом качества, откручивая его
Повторяем вышеописанное до тех пор, пока мотор не будет устойчиво работать при минимальных оборотах ХХ.
Если двигатель не реагирует на закручивание винта качества (при закручивании винта обороты должны падать, начнутся перебои и мотор заглохнет), это говорит о том, что в канал холостого хода поступает слишком много бензина и винт качества не в состоянии его перекрыть. Причины:
— Установлен слишком большой жиклер ХХ
— Неплотно закручен электромагнитный клапан вместе с жиклёром ХХ, вследствие чего бензин подсасывается мимо жиклера ХХ. Возможно, что погнуто посадочное место жиклера ХХ и/или сам жиклер.
Что сделать:
– На ХХ снять провод с электромагнитного клапана, двигатель должен сразу же заглохнуть. Если заглох, скорее всего великоват жиклер ХХ и надо заменить его меньшим.
Если не заглох – это говорит о том, что, бензин поступает мимо жиклера ХХ или вообще мимо системы холостого хода( например при сильном переливе, хотя мы его уже устранили, см. выше). Тогда выкручиваем электромагнитный клапан и осматриваем жиклер ХХ и посадочное место. Деформированное –заменить. Если деформации нет, надеть жиклер на клапан, и закрутить его ключом, не прилагая особых усилий.
Нельзя просто так, на «авось» менять жиклеры. Подбор жиклеров всегда начинается с топливного жиклера 1 камеры, а потом к нему подбирается воздушный. Пока не настроена первая камера — вторую трогать нельзя. Имеет смысл перед глазами иметь сводную таблицу основных тарировочных данных разных моделей Солексов.
Смотрим на неё, и рассуждаем примерно так:
Если диффузор двух карбюраторов одинаков, а объем двигателя меньше, значит разряжение после диффузора меньше и мотор засосет меньше бензина, поэтому топливный жиклер будет давать бедную смесь. Увеличиваем на один шаг величину ТЖ. Тут можно воспользоваться таблицей соотношения ТЖ и ВЖ для получения требуемого состава смеси.
ТАБЛ 1. Таблица соотношения ТЖ и ВЖ.
Эта таблица полностью справедлива для карбюраторов, применяемых на семействе ВАЗ. Для УЗАМ-а только как справочный ориентир.
А далее дело техники – небольшое обеднение/обогащение достигается подбором большего/меньшего воздушного жиклера соответственно.
Ускорительный насос нужен для того, чтобы подать дополнительный бензин при открытии дроссельной заслонки для лучшего ускорения. Срабатывает от кулачка ускорительного насоса, находящегося на оси заслонки первой камеры. Для УЗАМ-ов на любом Солексе кулачек ускорительного насоса должен быть №4
Он самый большой. Распылители ускорительного насоса (носики, чайники и т.д.) при открытии заслонок должны давать ровную и мощную струю бензина, даже при небольших открытиях дроссельной заслонки. Надо подогнуть носики так, чтобы струя попадала точно между стенкой диффузора и дроссельной заслонкой. Для двигателя УЗАМ рекомендуется устанавливать двойной носик ускорительного насоса в разные камеры маркировка 40х40 (штатный для солекса 21041) или 40х45.
Переходной режим работы карбюратора.
При ХХ дроссельные заслонки закрыты и под ними получается область высокого разряжения, за счёт которого и поступает бензин из канала ХХ через жиклер. При резком открытии заслонки разряжение резко падает, и оно ещё не достаточное, для того чтобы начала работать ГДС первой камеры, а системы холостого хода и ускорительного насоса уже не хватает, чтобы поддерживать нормальную работу и получается провал. Для его устранения и используется переходная система – щелевидное отверстие, которое находится над дроссельной заслонкой первой камеры. При открытии заслонки 1-ой камеры отверстие попадает в область высокого разряжения и из него поступает дополнительная порция бензина. Переходная система получает бензин через жиклер ХХ, поэтому от его пропускной способности зависит и её работа.
Часто жалуются на провал при старте или на тупление движка. Происходит это из-за переходной системы. На переходном режиме бензин поступает через ускорительный насос и переходную систему одновременно и получается или очень богатая смесь либо слишком бедная, поэтому двигатель работает с перебоями.
Поэтому при наличии провала на старте ТЖ и ВЖ первой камеры не при чем и не надо пытаться устранять провал заменой жиклеров ГДС!
Чтобы убрать провал, надо дать мотору поработать на ХХ при убранном подсосе. Резко давим на педаль газа, при этом двигатель должен сразу же набирать обороты без задержки и тем более без провала. Если все так и есть – ничего настраивать не надо. Если все же имеется провал или задержка, значит соотношение жиклёров неправильное. Теперь нажимаем плавно на педаль газа, если обороты набираются нормально без провалов и ровно, значит дело в соотношении жиклера холостого и носика УН, ГДС в порядке.
Переобагащение на переходном режиме можно заметить по черному дыму из трубы во время резкого газования, а так же по вонючему выхлопу. Это значит, что жиклёр ХХ великоват. Теперь придётся по-очереди перебирать жиклеры ХХ и/или распылитель УН до тех пор, пока уйдет провал и задержка. При этом может быть понадобиться немного подрегулировать холостые, т.к. меньший/больший жиклер ХХ влияет на холостой ход
Рекомендуют ставить распылитель УН 40х40 (как на ДААЗ 21041-10) и подбирать к нему жиклер ХХ, он будет в районе 38-45. Может возникнуть ситуация, когда жиклер ХХ уже настолько большой, что нельзя настроить ХХ, а провал от бедной смести все еще есть, тогда можно попробовать взять распылитель большего диаметра, или рассверлить имеющийся, но очень постепенно, чтобы не перестараться.
А если при плавном увеличении газа обороты увеличиваются плохо, двигатель дёргается, трясется или же утробно урчит, значит неправильно подобраны жиклеры первой камеры – обеднённая или богатая смесь на рабочем режиме. Вот только в этом случае следует скорректировать жиклёры ГДС.
Вторая камера.
Вторая камера часто вообще не подвергается настройке, так как в большинстве случаев достаточно заводских жиклеров, В достаточной мере их «огрехи» компенсирует эконостат и экономайзер мощностных режимов. Роль эконостата в том, что при полном открытии заслонок разряжение высасывает через эконостат дополнительный бензин. Он включается в работу на высоких оборотах и обогащает смесь. Вообще, метод настройки второй камеры подбора аналогичен подбору первой камеры. Если нужно резкое ускорение от второй камеры – можно ставить жиклеры богаче.
Здесь я постарался собрать лишь основную информацию по настройке карбюратора. Это руководство рассчитано прежде всего для меня самого, чтоб не лазить каждый раз в сеть при на настройке в гараже своими руками. При получении новой полезной информации, буду добавлять её сюда. Но все же лучше поехать и настроить все по газоанализатору. Все что здесь описано – это результат личного опыта, чтения огромного количества информации по мануалам и форумам. Поэтому заранее хочу сказать огромное спасибо авторам фотографий и таблиц, естественно не претендуя на авторство. К сожалению за давностью уже не могу вспомнить у кого что позаимствовал.
Какой номер кулачка поставить 4-5-7 на Солекс 21081?
Здравствуйте. Подскажите какой номер кулачка поставить 4-5-7 на Солекс 21081?
Я не пойму, почему когда снимаю провод питания с электроклапана холостого хода двигатель не глохнет? Клапан рабочий, не ломаный.
Слишком богатая смесь.
Авто заводится очень легко, но проехав 2-3 км глохнет(будто закончился бензин). Минут через 10-15 заводится как ни в чем не бывало, не могу найти причину. Помогите.
Здравствуйте! Вопрос такой, карбюратор солекс, при прогреве автомобиля во вторую камеру начинает прокапывать бензин и так всю дорогу. Перекрываю подачу топлива с бензонасоса(Пекар).
Пытаюсь завести подгазовывая педалью, в этот момент машина заводится набирая высокие обороты и сразу глохнет. Карбюратор Солекс, перебрал и заменил диафрагмы. Таврия, двигатель 1.2.
Лучший вариант, это №4 (их и на заводе должны ставить на Солекс 21081).
При трогании с места будет лучшая приёмистость двигателя, за счёт увеличения продолжительности впрыскиваемой струи топлива ускорительного насоса.
И если кто-то будет говорить, что увеличивается расход топлива, не обращайте внимания на такие разговоры, потому что этот лишний расход незначительный. Мы насосом ускорителем пользуемся не постоянно.
В поездке в основном работают главные дозирующие системы и переходные системы обеих камер карбюратора.
А расход топлива будет зависеть в основном от установленных жиклёров в карбюраторе, и от манеры вождения водителя.
