Каталожные номера деталей
В связи с многочисленными обращениями и вопросами по деталям, выкладываю пополняемый каталог деталей. Все детали устанавливались на авто лично.
1. Ремень ГРМ
Gates
5665XS
Из всех предлагаемых самый прочный и по массе тяжелее (200г).
Также есть комплект ремня и ролика SKF ( vkma04202 )
2. Ремень ГУР
Chery
A11-3412051
Или от ВАЗ 2108 ремень генератора с размерами 10х713
4. Ремень поликлиновый генератора. Внимание, он длиннее стандартного, отчего начинает трещать при перегазовке натяжиетль
Chery
A11-3701315BA
Зад:
ES135812
внутренный диаметр — 25мм
внешний диаметр — 52мм
ширина — 37мм
6. Ролики обводной и натяжителя ремня генератора.
Ролики легко снимаются с кронштейнов родных. Стоят на одном болту под звездочку.
Сами ролики сразу с подшипником подходят от Шевроле Нивы (ролик ремня генератора).
7. Кронштейн, опора двигателя (взято с форума vida-club.ru)
1 SF6950-1001021-10 Кронштейн задней опоры
2 SF6950-1001066 Распорка в сборе
3 94501018 Болт М10х55
4 SF6950-1001083 Болт М10х65
5 TF69Y0-94500862 Болт М12х80
6 SF6950-1001099 Болт М14х1,5х70
7 TF6950-1001067 Болт М10х110
8 94515391 Гайка М10х1,5
8 4595531057 Гайка М10х1,5
9 4595531057 Гайка М10
10 SF6950-1001029-10 Кронштейн левой опоры со шпилькой в сборе
11 TF6950-1001079 Болт М10х1,25х45
12 94500701 Болт М10х1,25х45
13 SF6950-1001019 Шпилька
14 94515404 Гайка М12х1,75
15 TF6950-1001064 Проставка
16 SF6950-96535429 Правая опора подсобранная
17 96535495 Опора коробки передач левая в сборе
18 94500637 Болт М10х1,25х25
19 94525088 Шайба 10
20 94515391 Гайка М10х1,5
21 245.1003030 Шайба 10
22 94501333 Болт М12х1,75х82
23 SF6950-1001010-21 Кронштейн правой опоры
24 ТF6950-1001081 Болт М10х32
27 4595536059 Гайка М12
29 Т1301-1001029 Шайба
30 4598166067 Шайба 10.ОТ
31 459816606 Шайба 12.ОТ
32 4598111207 Шайба 10
33 4598111208 Шайба 12
35 SF6950-2802035 Дефлектор воды
35 SF6950-2802035-01 Дефлектор воды
36 94501391 Болт М6х15
37 94515350 Гайка М6 с буртиком
91 96535410 Траверса
Характеристики и расходники моего ДВС
Описание для себя, чтобы не рыться потом по интернету.
Мотор SQR477F (ACTECO) Chery создавала в сотрудничестве с австрийской AVL. Разрабатывался он на основе SQR480 — в свою очередь разработанный BMW для 3 серии, собраный в Китае, внедрялся American Ford, впервые установлен на Chery Fulwin. В Украине собирается на мелитопольском заводе, заводское обозначение — «Силовой агрегат A13L».
Характеристики:
• Код: SQR477F (A13L)
• Тип: L4, SOHC, 16 клапанов
• Объем: 1497 см3
• Номинальная мощность: 109 л.с. (80 кВт) при 6 000 оборотов в минуту
• Максимальный крутящий момент: 140 nm / 4500 оборотов в минуту
• Удельная мощность: 53.4kW / л
• Степень сжатия: 10.5 : 1
• Компрессия: 70 bar
• Давление в топливной системе: 4 bar
• Габаритные размеры: (L) 615 х (Ш) 580 х (H) 695mm
• Вес: 165kg
• Тип топлива: бензин (октановое число не ниже 93)
• Система питания: электронная, распределенный впрыск
• Уровень токсичности: Euro IV
• Оснащен системой бортовой диагностики OBD, подходит только ГБО IV поколения.
Газораспределительный механихм SOHC предусматривает только один распредвал. На распредвале 12 кулачков, по 3 на каждый цилиндр. Один кулачок через коромысло приводит в движение 2 выпускных клапана, другие два кулачка — 2 впускных
Коробка передач
Коробка передач — механическая двухвальная с пятью синхронизированными передачами вперед и одной назад.
Передаточные числа по передачам
Первая 3,545
Вторая 2,05
Третья 1,423
Четвертая 1,065
Пятая 0,865
Задний ход 3,364
Передаточное число главной передачи 3,55.
Сцепление — однодисковое, сухое, с диафрагменной нажимной пружиной.
Система питания
Система питания — распределенный впрыск топлива с электронным управлением топливоподачей и моментом зажигания.
Топливо — бензин автомобильный по ДСТУ 4063 с октановым числом не менее 92.
Предельные температуры надежного пуска холодного двигателя без применения устройств облегчения пуска должны быть не выше: на масле SAE 10W-40 — 252 К (минус 21°С), на масле SAE 5W-40 — 247 К (минус 26°С).
Система смазки
Система смазки — комбинированная с мокрым картером.
Масляный насос — внутреннего зацепления, расположен на переднем торце блока цилиндров, приводится во вращение непосредственно коленчатым валом.
Масляный фильтр: полнопоточный, с бумажным элементом и сетчатым маслоприемником.
Давление масла в системе смазки двигателя при температуре масла в масляном картере 373 К (100°С) должно быть не менее 0,35 МПа (3,5 кгс/см2) при частоте вращения коленчатого вала 4000 мин-1 и не менее 0,15 МПа (1,5 кгс/см2) при частоте 800+50 мин-1.
Заправочные объемы системы смазки:
— для двигателя — 4,3 л,
— для коробки передач — 2,3 л.
Смазка двигателя:
— масла моторные с классом вязкости по классификации SAE: 10W-40 (при температуре ниже минус 18°С — масло 5W-40) и уровнем эксплуатационных свойств по классификации API: SL; SM.
Смазка коробки передач:
— масла трансмиссионные, автомобильные с классом вязкости по классификации SAE: 75W-90 и уровнем эксплуатационные свойств по классификации API: GL-4.
Применение не рекомендованных моторных и трансмиссионных масел возможно после согласования с заводом изготовителем агрегатов.
Система охлаждения
Система охлаждения — жидкостная, закрытого типа.
Водяной насос — центробежный, приводится во вращение плоскозубчатым ремнем от коленчатого вала.
Термостат устанавливается в корпусе термостата на головке цилиндров.
Система охлаждения автомобиля или испытательного стенда, при установке на них агрегата, должна обеспечить температуру охлаждающей жидкости на выходе из двигателя в пределах 360-375 К (87-102°С).
Система кондиционирования
Хладагент
Тип Фреон R-134a
Объем, мл 300±20(RHD:300±20)
Электрооборудование
Электрооборудование — батарейное, однопроводное, номинальное напряжение 12 В. Отрицательные клеммы источника тока подключены к массе.
Генератор — со встроенным регулятором напряжения (14 В). Генератор и компрессор кондиционера одновременно приводятся во вращение поликлиновым ремнем от шкива коленчатого вала. Компрессор кондиционера и насос гидроуситителя руля устанавливаются на блоке цилиндров двигателя посредством кронштейна крепления компрессора кондиционера.
Насос гидроусилителя руля приводится во вращения клиновым зубчатым ремнем от шкива коленчатого вала.
Стартер — с электромагнитным тяговым реле, правого направления вращения.
Масса
Масса незаправленного смазкой агрегата в комплектности поставки — 140 кг.
Масса незаправленного смазкой двигателя в комплектности поставки — 110 кг.
Вибрация
Уровень вибрации агрегата не должен превышать величин вибростойкости, измеренных на опорах его в автомобиле в направлениях:
— вертикальном — 9,0·10-2 м/с
— поперечном — 4,0·10-2 м/с
— продольном — 1,5·10-2 м/с.
Ресурс и гарантии изготовителя.
Гарантийный срок эксплуатации должен быть: для агрегата — не менее гарантийного срока эксплуатации автомобиля, на котором он установлен; для двигателей и коробок передач поставляемых в запасные части — 12 месяцев или не более 50 000 км пробега. В течение указанного периода допускается замена покупных изделий, ресурс которых, установленный технической документацией предприятий-поставщиков и стандартами, меньше ресурса агрегата.
РАСХОДНЫЕ МАТЕРИАЛЫ НА ДВИГАТЕЛЬ SQR477F
На форуме vida-club.ru нашел такой список расходников для двигателя sqr477f
Фильтр масляный 480-1012010 (JB/T5088.1-2008). устанавливается так же на Сhery Amulet, Kimo, JAGGI.
Наружный диаметр / длина [мм]: 76
Внутренний диаметр в верхней части / ширина [мм]: 63
Внутренний диаметр в нижней части / ширина: 72
Размер внутренней резьбы: 3/4-16 UNF
Высота [мм]: 79
Альтернатива — фильтр:
Purflux LS801
KNECHT MAHLE OC606,
KNECHT MAHLE OC988, (Давление перепускного клапана [бар] 1.2) (применяю)
BOSCH 0986452044 (UGV давление перепускного клапана 1)
BOSCH 0451103298,
MANN W712/43 (UGV давление перепускного клапана 1) (применяю)
MANN W712/83 (UGV давление перепускного клапана 0,8) (применял)
MANN W712/52 (UGV давление перепускного клапана 2,5) (на просторах интернет так же указывается как аналог, но из-за давления 2,5 скорее всего не подходит к данному двигателю)
Варианты с большим объемом фильтрующего элемента:
W 713/19 (UGV давление перепускного клапана 1) Высота [мм]: 100
W 719/12 (UGV давление перепускного клапана 1) Высота [мм]: 123
Фильтр воздушный GM 96536697
Фильтр воздушный Mahle Original LX 1915
Фильтр воздушный Bosch F 026 400 043
Фильтр воздушный Filtron AP0825
Фильтр воздушный MANN-FILTER C2324
Фильтр воздушный Zekkert lf-1182
Фильтр салона (кондиционера) GM 95981207, 95981206
1. А11-3701315ВА Ремень поликлиновой — генератора/кондиционера
2. А11-3412051 Ремень привода насоса ГУР (маркировка: AV10X715)
3. А11-8111200А1 Ролик натяжителя ремня поликлинового
4. А11-8111203 болт
5. А11-8111205 Болт
7. А11-8111210ВВ Ролик натяжной в сборе
8. А11-8111207 болт
9. Q1841030 Болт М10х30
Ремень генератора 6PK1265, только китай для Амулета
Расшифровка:
6 — количество клинов (ручейков)
PK — поликлиновый
1265 — длина ремня в мм
Аналоги:
6PK1270 — Форд Сиерра, Скорпио; Вольво 850, 960, С70, S70, S90
6PK1264 — VW Бора, Гольф4; Сеат Леон
6PK1275 — Опель Астра G и H, Корса С, Комбо
A11-3412051 Chery Amulet Ремень приводной гидроусилителя (маркировка: AV10X715)
Аналог: CONTITECH AVX10X715 или любой — 10X715

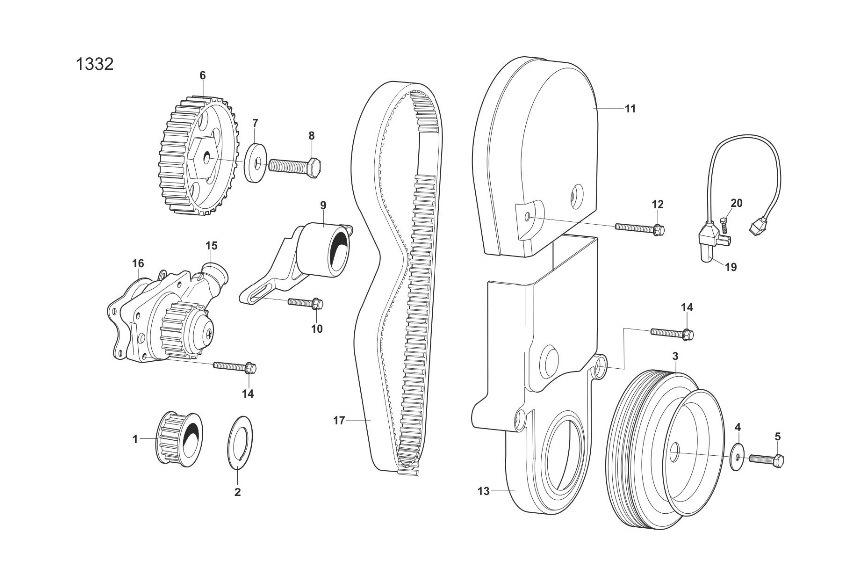

Ремень газораспределительного механизма (ГРМ), натяжной ролик
1. 480-1005051ВА Шестерня ведущая
2. 480-1005061 Шайба шестерни ведущей
3. 477F-1005070 Шкив коленчатого вала
4. 480-1005081 Шайба шкива коленчатого вала
5. А11-1005203 Болт крепления шкива коленчатого вала
6. 480Е-1006041ВА Шестерня ведомая
7. 480-1006042 Шайба шестерни ведомой
8. 480-1006043 Болт крепления шестерни ведомой
9. 480-1007050 Натяжитель ремня ГРМ
10. 480-1007072 Болт крепления натяжителя ремня ГРМ
11. A13L-1007105 Крышка ГРМ верхняя в сборе
12. 480-1007131 Болт крепления крышки ГРМ верхней
13. 477F-1007140 Крышка ГРМ нижняя
14. 480-1007161 Болт крепления насоса водяного и крышки
15. 477F-1307010 Насос водяной в сборе
16. 477F-1307041 Прокладка насоса водяного
17. 477F-1007073 Ремень ГРМ
19. A11-1005120ВА Датчик положения коленчатого вала
20. СQ1500616 Болт М6х16
Аналог ремня один в один найден а именно:
94324 DAYCO ISORAN — Италия имеет следующую маркировку — 097 RP+21.6H имеет как и оригинальный — 97 зубов, ширину 21,6 мм, (эти критерии являются основными, по размеру один в один) (изначально предназначен для Форд Орион 1,6)
480-1007050 ролик натяжитель ремня ГРМ китайского производителя XLH
531002010 LUK — Ролик натяжной ГРМ
Ремень Gates Power Grip — каталожный номер — 5357XS
Такой же как и на Амулете!
сцепление сухое, фрикционное, однодисковое.
переключение гидравлическое. запитано к бачку тормозной жидкости.
Примечание
Диск сцепления A11-1601030AD Аналог Valeo — (200 мм, 20 шлицов)
Корзина сцепления A13-1601020
Подшипник выжимной QR512-1602101
A11-3707110CA Chery (под данным номером продается откровенный контрафакт, серый товар)
A11-3707110BA Chery
A11-BJ3707110 Chery
481F-3707010 Chery оригинал и не встречались подделки
По каталогу свечи зажигания — BOSCH FR7DTC (устаревшая модель), BOSCH FR7DC+ (новая модель)
0 242 235 564 Bosch
0 242 235 578 Bosch
0 242 235 794 Bosch
0 242 235 666 Bosch (0 242 235 912 комплект из 4-х штук) дешёвый и «прямой» аналог
Более развернуто выделил информацию (отдельная тема) по свечам СДЕСЬ
A11-8104013BB МУФТА КОМПРЕССОРА КОНДИЦИОНЕРА (С ПОДШИПНИКОМ И ШКИВОМ) от CHERY AMULET (Совместимость не проверена)
481H-1306021AB КОРПУС ТЕРМОСТАТА (менял лично)
477F-1307010 Насос водяной (помпа)
477F-1306030 Крышка термостата (менял лично)
481H-1306020 ТЕРМОСТАТ (менял лично)
473H-1306056 Прокладка термостата (менял лично)
ТОРМОЗНАЯ СИСТЕМА
Тормозная система: Akebono
ДИСК ТОРМОЗНОЙ 96471274
КОЛОДКИ ТОРМОЗНЫЕ 94566892
Болт для диска 94520093
ДИСК ТОРМОЗНОЙ TRW/LUCAS DF4439
ДИСК ТОРМОЗНОЙ BREMBO 09.3090.20
КОЛОДКИ ТОРМОЗНЫЕ P24048
КОЛОДКИ ТОРМОЗНЫЕ P10057
КОЛОДКИ БАРАБАННОГО ТОРМОЗА S10514
КОЛОДКИ ТОРМОЗНЫЕ TRW/LUCAS GDB3330
КОЛОДКИ ТОРМОЗНЫЕ FERODO FDB1699
96870461 Втулка стабилизатора переднего D=26
95994977 Стойка стабилизатора переднего (CTR усиленная — CLKD-22, TRW/LUCAS JTS7618)
96535089 Шаровая опора пр./лев.
95975941 Рычаг передней подвески в сборе левый
95975942 Рычаг передней подвески в сборе правый
96653381 Сайлентблок задний пер. рычага
95975940 Сайлентблок задний пер. рычага (УСИЛЕНЫЙ, СПЛОШНОЙ)
96535087 Сайлентблок передний пер. рычага
SF6950-2303065 — Полуось левая
SF6950-2303064 — Полуось правая
A11-XLB3AF2203050 — Пыльник ШРУС (внутренний, лев/прав)
96652347 рамка для магнитолы
96652344 салазки для магнитолы
015301960AA Включатель фонарей заднего хода
96545471 Брызговик моторного отсека с левой стороны подходит от Лачети
Двигатель 16 клапанный с одним распредвалом
Товары по акции
Раздел: Топливная система
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 492563
Раздел: Топливная система
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 492960
Раздел: Подвеска задняя
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 491977
Раздел: Кузов внутри
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 492562
Раздел: Система охлаждения
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 492404
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 492211
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 492197
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 104911
Модель авто: Zaz Vida с 2012-2016г
Состояние: шумит подшипник
Внутренний код: 275775
Раздел: Кузов внутри
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 492446
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 493322
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 492397
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 276011
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 492542
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 276008
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 276006
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 492534
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 492535
Раздел: Кузов внутри
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 492278
Раздел: Кузов внутри
Модель авто: Zaz Vida с 2012-2016г
Внутренний код: 492218
Автозапчасти для легковых автомобилей
Автозапчасти для грузовых автомобилей
© 2004-2021 ООО «Ас-Авто»
Использование материалов сайта без согласия правообладателя запрещено
8 (800) 100-59-70 (бесплатно по РФ)
Если у Вас есть дополнительные вопросы или предложения относительно положения о защите персональных данных или Вы хотите удалить свои персональные данные с веб-сайта,то в любое время связаться с ООО «Ас-Авто» можно по следующему электронному адресу: ms@razbor66.ru
Для функционирования сайта мы собираем cookie, данные об IP-адресе и местоположении пользователей.
