Как вывернуть болт без шляпки
Выкручиваем болт без шляпки (фотоотчет)
Предыстория такова, я менял прокладку под помпой, когда все собирал назад, то при закручивании болта вентилятора динамометрическим ключом шляпка оторвалась. Я еще чувствую, что слишком долго закручивается, и тут раз, шляпка осталась в головке, а остаток болта внутри шкива помпы. Когда только все разбирал, мне показалось странным, что этот болт очень легко открутился, как будто и не был закручен.
Как я позже понял, это горе СТОшники, когда мне меняли двигатель, свернули башку этому болту и закрутили лишь бы было. А последствия могли быть ужасающими, если сорвется вентилятор, то он может пробить радиатор, порезать патрубки и повредить, а то и пробить капот, разлетевшимися в разные стороны кусками лопостей. Поэтому, лишьний раз убеждаюсь в том что нужно машину ремонтировать самому, или уж в крайнем случае контролировать процесс ремонта. Ну это лично мое мнение.

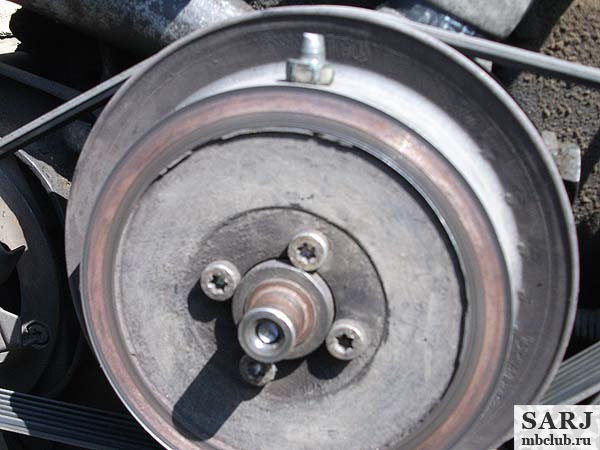

Вобщем, вот так вот это выглядело первоначально
Из инструмента понадобились дюбель, молоток, ручная дрель, сверло и выворотка.
Делаем с помощью молотка и дюбеля насечку по середине остатка болта
Высверливаем отверстие диаметром в 2 раза меньше диаметра болта, и а в глубину 1,5-2 см, насколько позволяет длина болта. Я просверлил на сквозь (на фото еще только начало сверления).
Вот эта выворотка самый основной инструмент. Их у меня в наборе 5, подобрал подходящую по размеру.
Вращаем в обратную сторону, против резьбы, и вот результат
Останется только почистить щеточкой металлическую стружку, можно собрать магнитом с отверткой.
Теперь можно спокойно закручивать новый болт =)
Как открутить сорванные болты, гайки, саморезы
Рано или поздно любой хозяин сталкивается с ситуацией, когда гайка, болт или саморез не желают выкручиваться. На то есть несколько причин: металл низкого качества, нарушение технологии (перекаленные саморезы), ржавчина, время, слишком большие усилия, приложенные при затягивании соединения. Тем не менее, открутить болт с сорванными гранями, слизанную гайку, заржавевшее соединение можно. В этой статье поговорим о том, как это сделать.
Выкручиваем сорванные болты и гайки
«Слизанные» грани на шляпках болтов или гайках не такая уж редкость. Чрезмерные усилия, которые прилагаем при затягивании, а потом при откручивании, часто приводят к тому, что граница между гранями болта стирается. Если не откручивается болт — обычные ключи в таком случае бессильны — они просто прокручиваются, а крепеж остается на месте.
Сорванные или слизанные грани на гайке или болте не дают ее открутить
Чтобы открутить срывные болты и гайки есть несколько способов:
Если под болтом есть пластиковая или резиновая прокладка, ее удаляют и снова пробуют один из предложенных методов. Если открутить болт с сорванными гранями всеми этими способами не получается, остается одно: срезать/спилить шляпку и высверлить штырь.
Заржавевшая гайка
Еще одна проблема, которая знакома автолюбителям (и не только) — заржавевшая гайка и/или резьба. В этом случае не стоит прилагать героические усилия, чтобы открутить крепеж. У вас просто «слижутся» грани и к закипевшей резьбе добавится еще одна проблема. Если после пары попыток, не получается открутить, поочередно пробуем следующие методы:
Еще с ржавчиной можно бороться при помощи смазки. Попробуйте залить место соединения текучей универсальной смазкой (есть в баллончиках WD40). Выждав пару часов, пробуем работать ключом. Не сработало — пробуем поочередно другие способы.
Саморезы с сорванными шлицами (звездочка)
Если перекаленные саморезы пару раз выкручивали/закручивали, их грани теряют свою остроту, отвертка прокручивается, а сам винт остается на месте. Если он «сидит» в древесине, гипсе, ДСП или других подобных, не слишком жестких материалах, можно под отвертку положить тонкую резинку (например, для волос). За счет силы упругости добиваются более плотного прилегания к оставшимся граням, что помогает сдвинуть саморез с места. Остальные методы более «травматичны»:
Выкручиваем саморез с сорванными гранями (крестовиной)
Остатки болта или шпильки без шляпки можно выкрутить так: нарезать левую резьбу в оставшемся теле, капнуть клеем «момент», ввинтить левый метчик, оставить на час. На основную резьбу капнуть масла и тоже оставить на час. Когда клей схватится, выкрутить. Если в древесине застряли остатки винта самореза, проще заделать это отверстие и рядом установить другой крепеж.
Несколько способов выкрутить обломанный болт.
В процессе ремонта автомобиля или другой техники, может случиться неприятная ситуация, когда болт или шпилька обрываются. Причем ломаются они по закону подлости вровень с деталью или что еще хуже в глубине детали. Таким образом обломанная резьба получается, как бы утоплена в деталь.
Как правило, болты и шпильки ломаются при откручивании, если они сильно заржавели и прикипели. Также их можно сломать при закручивании, если к ним приложить сильно большой крутящий момент.
Существует несколько способов решить данную проблему. Причем выбор способа зависит от конкретной ситуации. Рассмотрим каждый способ отдельно.
Подготовка к откручиванию.
Если болт заржавевший и при его откручивании не будет использоваться сварка, то его следует смазать проникающей смазкой. Нет смысла смазывать соединение, а потом выжигать смазку.
Можно взять распространённую и хорошо себя зарекомендовавшую смазку WD-40. Или можно сделать смесь из керосина и машинного масла в пропорции 1:1 и этой смесью залить болт. После смазывания желательно подождать некоторое время, например 1 час. Смазке нужно время, чтобы проникнуть во внутрь соединения.
Как засверлить обломанный болт, чтобы не повредить резьбу.
Если болт обломан в глубине детали, то в этом случае для центрирования сверла можно использовать металлическую втулку. Её наружный и внутренний диаметры подбираются по диаметру сверла и диаметра отверстия корпусе детали. Данную втулку можно заказать у знакомого токаря или сделать ее из подходящей по диаметру металлической трубки.
Также можно взять сверло большего диаметра, которое походит под диаметр отверстия в корпусе и засверлить им небольшую центровку-углубление для следующего сверла. После берем сверло меньшего диаметра и по ранее сделанной центровке сверлим.
Существуют специальные центровочные сверла. Они в основном применяются при выполнении токарных работ. Таким сверлом можно легко выполнить центровку без риска повредить резьбу, а затем уже высверлить отверстие обычным сверлом.
Выкручиваем сломанный болт с помощью экстрактора.
Что такое экстрактор? Это специальный инструмент в форме конусного сверла с левой спиралью. Данный инструмент имеет повышенную прочность, то есть должен быть каленым. Это относится только к качественному инструменту. Китайские поделки бывают изготовлены почти из “пластилина”.
Как работает экстрактор? Он вкручивается предварительно просверленное отверстие в обломанной шпильке своей левосторонней конусной резьбой до тех пор, пока его не заклинит в нем. Дальнейшей крутящий момент приложенный к нему приводит к выкручиванию шпильки, так как она в большинстве случаев имеет правую резьбу.
Нужно понимать, что экстрактор — это не панацея. У него есть свои недостатки.
Во-первых, он требует предварительно просверленного отверстия в обломанной шпильке. Не во всех шпильках можно просверлить отверстие. Если она окажется каленой, то есть очень твердой, то сверло может не взять ее. В этом случае придется отказаться от использования экстрактора.
Во-вторых, экстрактор из-за своей конусности раздавливает шпильку и еще больше ее заклинивает в теле детали.
В-третьих, сам экстрактор может сильно усугубить проблему, если сам обломается внутри. Это самый плохой вариант. В итоге можно получить вместо “мягкой” шпильки обломок твердого экстрактора, который дополнительно своей конусностью подклинил шпильку.
Выкручиваем сломанный болт с помощью подручных инструментов.
Если под рукой нет экстрактора, то можно воспользоваться битой типа звездочка – torx, трехгранным напильником, разверткой, шестигранником или обычной отверткой. Отвертка должна быть с металлической ручкой, так как по ней нужно будет бить молотком.
Для всех инструментов, кроме обычной отвёртки порядок действий одинаковый.
Предварительно в обломанной детали сверлим отверстие немного меньшего диаметра, чем диаметр инструмента. После инструмент забивается в отверстие и своими гранями расклинивается в нем. Теперь можно пытаться выкручивать.
Опять же минус этого способа в том, что инструмент так же, как и экстрактор будет расклинивать шпильку в корпусе детали. К том уже существует вероятность, что данный инструмент может поломаться в процессе работы, что еще более усугубит ситуацию, так как весь этот инструмент является каленым, ну кроме обычной отвертки.
Способ с применением отвертки рассмотрим подробнее.
Плюс этого способа в том, что отвёртка не расклинивает болт в его посадочном месте, следовательно, усилие, которое необходимо приложить, чтобы его выкрутить, будет меньше, чем при применении экстрактора, звездочки или развертки.
Минус в том, что необходимо будет сверлить два отверстия вместо одного.
Суть способа заключается в том, чтобы сделать шлиц под отвертку. Для этого сверлим два отверстия рядом глубиной примерно 5мм, стараясь, чтобы они частично перекрыли друг друга.
Если не получилось правильно просверлить отверстия, то сверлим тело детали между двумя отверстиями старясь их вместе соединить для получения одного целого шлица.
После ставим в шлиц отвертку и откручиваем. При откручивании можно одновременно бить по отвертке или можно применить ударную отвертку.
Сверлим обломанный болт сверлом с левой спиралью.
Существуют сверла с левой спиралью, у них сверление металла происходит при вращении против часовой стрелки. Сначала можно обычным сверлом небольшого диаметра просверлить центровку, затем уже левым сверлом большего диаметра постепенно высверливать тело обломка. Обязательно нужно контролировать направление сверления, чтобы не повредить резьбу. При этом остатки обломка будут сами выкручиваться, так как сверло своими гранями цепляет его в нужном направлении на откручивание. Если все же будет немного повреждена резьба, то ее легко поправить соответствующим метчиком.
Все вышеуказанные способы выкручивания могут подойти для несильно заржавевших болтов. Если он сильно прикипел в своём резьбовом соединении, то в этом случае нужно что-либо посерьезнее.
Выкручиваем обломок с помощью другого болта.
Данный способ может подойти не для всех ситуаций, так как требует дополнительного инструмента, который будет не у каждого мастера. Также для обломков небольшого диаметра этот способ, тоже не подойдет.
Суть данного способа заключается в том, чтобы в теле обломка по центру просверлить отверстие под резьбу меньшего диаметра, чем диаметр обломка. Затем метчиком в отверстии нарезаем левую резьбу и вкручиваем болт с левой резьбой. Теперь если его крутить против часовой стрелки он будет плотнее закручиваться в обломок и одновременно его выкручивать.
Выкручиваем обломанный болт с помощью сварки.
Сварка дает ряд преимуществ.
Во-первых, она сильно и быстро нагревает обломок, тогда как корпус детали остается холодным. В связи с температурными расширениями металла, происходит раскоксовывание прикипевшей резьбы.
Во-вторых, создает прочное соединение с обломком.
В-третьих, помогает в случае, если обломок сделан из высокопрочной стали и является каленым. В этом случае высверлить его довольно проблемно, и сварка здесь подойдет лучше всего.
Если обломок твердый и каленый, то он изготовлен из сталей, которые не предназначены для сварки. В справочниках сталей в таких случаях пишут ограничено свариваемая сталь или не предназначенная для сварки. Но нам нужно привариться, что делать в этом случае? Нужно просто взять и варить, но после сварки ни в коем случае не охлаждать место сварки водой или каким-либо другим способом. Нужно дать сварному соединению медленно остыть. Тогда сварочный шов не будет трескаться из-за разности температурных расширений материала обломка и привариваемой детали. Также после нагрева обломка и его медленного остывания происходит отпуск металла, то есть он будет терять свою твердость и становиться мягче. Правда это будет в том случае, если он нагрелся до красна и медленно остыл. Даже если обломок сделан из мягких не закаленных сталей, то есть легко берется сверлом, то и в этом случае лучше не охлаждать место сварки.
Приведу пример. Деталь может быть изготовлена из стали ст45. Данная сталь является ограниченно свариваемой, имеет прочность в два раза большую, чем сталь 3 (самая дешевая и мягкая) и может быть закалена. Если ее закалить, то сверло ее не возьмёт или будет сверлить очень тяжело. Если сталь не каленая, то сверло легко ее просверлит. Если привариться к обломку из такой не закаленной стали и резко охладить сварное соединение, то с большой вероятностью при охлаждении образуются микротрещины на границе сварки и обломка, и при его выкручивании сварку будет отрывать.
Итак, используем сварку. Здесь возможно несколько вариантов.
Вместо шайбы и гайки можно использовать полоску металла толщиной 2-3мм. Сначала сверлим в полоске подходящее отверстие, одеваем на болт, свариваем и выкручиваем.
После сварки нужно обязательно дать остыть сварному соединению, а потом выкручивать. Пока обломок горячий, он из-за температурных расширений расклинивается в резьбовом отверстии.
Что делать, когда ничего не помогает или сильно повреждена резьба болтового соединения?
Просверлить отверстие большего диаметра и нарезать новую резьбу.
Если обломанная деталь каленая и сверло ее не берет, то можно попробовать ее нагреть до красна и дать медленно остыть. Ни в коем случае не охлаждать водой или иным способом! Нагреть можно с помощью сварки или резака. Такой нагрев и остывание следует проделать несколько раз. Таким образом произойдет термический отпуск металла, и деталь станет мягче. После можно пробовать ее высверливать. В алюминиевом корпусе не желательно нагревать её до красного цвета. Есть вероятность коробления корпуса в месте нагрева или его расплавления.
Что делать если сломался экстрактор, сверло или шестигранник в обломке?
Можно вытравить их азотной кислотой. Одно условие – корпус, в который вкручена обломанная деталь должен быть из алюминиевого сплава. Азотная кислота является одной из самых сильных кислот. Она хорошо растворяет металлы, но при этом не трогает алюминий. Химическая реакция займет несколько часов, примерно 10-24, все зависит от свойств стали, диаметра обломка и температуры окружающей среды. Азотную кислоту необходимо разбавить водой перед применением. Например, кислоту 57% разбавляют водой в пропорции 1:1. То есть кислоту необходимо разводить до 30-35%. В процессе химической реакции азотная кислота будет сама восстанавливаться и одновременно разрушать металл.
Азотная кислота ядовита, поэтому будьте осторожны при ее применении и старайтесь не вдыхать ее пары.
Как просто извлечь обломанный болт или шпильку из любой детали
Сразу скажу — сперва идет теория, дельные советы в конце текста.
Эта неприятность может случиться в таких случаях:
болт оказался бракованным, в нем была трещина;
болт был слишком сильно затянут;
резьбовое соединение «закислилось»;
во время выкручивания к ключу прикладывали слишком большое усилие.
Особенно тяжело, если узел, где застрял обломок болта, важен, а заменить его никак не получится. Еще хуже, если сломанный болт остался в детали, которая изготовлена или из алюминия, или из магниевого сплава. Такие металлы в разы мягче, чем сам болт, так что прикладывать большие усилия во время извлечения обломка нельзя – можно повредить деталь так, что новый болт использовать уже не получится.
Что нужно сделать в первую очередь
Прежде чем переходить к основным действиям, можно провести предварительные «операции» — это позволит увеличить шансы на успешное извлечение обломка, а, возможно, поможет избавиться от него сразу же.
В первую очередь можно попробовать постучать по обломку, если это возможно, с помощью молотка. Не нужно бить сильно. Такие действия ослабят посадку болта, извлекать его будет проще.
Также можно попробовать хорошо прогреть деталь в том месте, где остался обломок. Для этого используют газовую горелку. Это позволит снять внутреннее напряжение. Помните: использовать горелку важно аккуратно в случае, если деталь выполнена из алюминия – она может просто его расплавить.
Не будет лишним залить в отверстие немного жидкости типа W-40. Если ее нет, можно использовать средство для удаления загрязнений и ржавчины. Подобные смазывающие жидкости помогут облегчить «выход» обломка болта.
Если в процессе подготовительных мероприятий обломок еще не вышел, пора переходить к более радикальному методу. Рассмотрим его более подробно ниже.
Как вытащить сломанный болт: пошаговая инструкция
Сложнее всего извлекать обломок болта, который имеет неплоскую поверхность – в процессе засверливания сверло может просто соскользнуть, и деталь будет повреждена, а извлечение болта усложнится.
Чтобы было проще, стоит еще раз впрыснуть смазывающую жидкость, а затем использовать подходящую по резьбе направляющую втулку. Ее нужно ввернуть в отверстие до упора, а затем затянуть контргайкой.
Сверлом нужно сделать небольшое отверстие в обломке под экстрактор. Рекомендуется смазать конец сверла смазкой.
Важно! Сверлить лучше точно по центру – так извлекать обломок будет проще.
Если все в порядке, можно продолжать сверлить – резьбу вы не повредите, поскольку углубление уже создано. Только насквозь обломок сверлить нельзя – вы можете повредить деталь, особенно, если она из мягкого металла.
Следующий шаг – вбивание в отверстие подходящего по размеру винтового экстрактора. Убедитесь, что он плотно зафиксирован и не выскальзывает. Если это так, можно начать аккуратно и медленно выворачивать экстрактор вместе с обломком.
В процессе извлечения болта вы будете использовать химические средства, возможно, нагревать деталь в месте отверстия, применять ударные инструменты и сверлить, поэтому важно позаботиться об индивидуальной защите: лучше надеть перчатки, одежду с длинными рукавами, очки, а также при возможности и респиратор, чтобы защитить дыхательные пути.
— Остатки обычного («правого») болта следует сверлить сверлом левого вращения, иногда этого достаточно чтобы остатки сдвинулись (нагрев + усилие откручивания от сверла).
— Средство 99% сварочный полуавтомат. Всегда справлялся. Если залом чуть в теле, рассверливаешь большим сверлом до залома, ставишь шайбу большего диаметра, чем залом, привариваешь, к шайбе привариваешь гайку и внутри этой гайки делаешь ягодку малину(прогреваешь залом до красна) как остынет, постучал через что-то молотком и выкручиваешь.
— Использовать экстрактор это лучший способ усугубить ситуацию. Чаще всего экстрактор при закручивании расширяет болт и ещё сильнее его зажимает. В итоге экстрактор ломается и кирдык.
— Самое главное просверлить отверстие точно по центру сломанного болта, для чего берем короткий болт соответствующего размера предварительно просверлив точно по центру на токарном станке. Далее заварачиваем болт до упора и просверливаем отверстие этим же сверлом сломанный болт. Рассчитав толщину резьбы сверлим отверстие на 10-1,5 мм меньше внутренного диаметра резьбы, остаток болта легко отварачивается отверткой или похожим приспособлением. Конечно предварительно нужно смазать резьбу смаз. жидкостью.
— Вставляешь трубку чуть меньшего диаметра, чем болт, привариваешь ее к остатку болта, остужаешь и откручиваешь трубку вместе с оторвавшимся болтом.
— Если болт захвачен так, что усилия хватило его переломить, но не хватило резьбу отпустить. Дальше не нужно смешить железяки. Тут, только тепловая раскачка. Горячее — холодное. Плюс немного химии. Либо, признать своё поражение.
— электроэрозийное выжигание — станок для электро-искровой обработки металлов в масле.
Как выкрутить болт с сорванными гранями: способы выкручивания
Достаточно часто серьезные физические усилия и большие временные затраты уходят на решение незначительных задач. При выполнении слесарных работ можно столкнуться с проблемой снятия крепежных деталей и разъединения конструкционных элементов.
Чтобы в случае «прикипания» материалов работу можно было выполнить максимально быстро, важно знать, как открутить болт с сорванными гранями без повреждения внешнего корпуса изделия. Для этого достаточно изучить порядок работы и универсальные методы ее реализации.
Причины
Возникновение подобных проблем может быть обусловлено различными причинами. «Прикипание» материала происходит:
Подготовительные мероприятия
Открутить болт, если сорваны грани можно только после проведения подготовительных работ. Работы должны быть выполнены в обязательном порядке, независимо от причин спровоцировавших нарушение целостного состояния крепежного элемента.
Довольно хорошо, если возле проблемных соединений имеется пространство, благодаря которому при раскручивании можно пользоваться разводным ключом или пассатижами. Важно позаботиться о состоянии вспомогательных материалов, чтобы они были исправны, поскольку при работе с плохими инструментами ситуация может только усугубиться.
Способы снятия болтов с сорванными гранями
Только после того, как был выполнен ряд подготовительных работ и проведен подбор необходимых инструментов, можно приступать непосредственно к процедуре по извлечению. Известны различные способы, позволяющие открутить болтик с сорванными гранями, поэтому рассмотреть стоит каждый из них:
Если же отвернуть болт с сорванными гранями посредством выполнения описанных методов не получается, то необходимо перейти к другим мерам, более действенным, сложным, но эффективным.
Выкрутить сорванный болт отверткой
В том случае, если нет возможности подобраться к сорванным граням, то при помощи болгарки, ножовки или зубила стоит проделать на шляпке крепежа продольную засечку под размер отвертки. Таким образом можно попытаться выкрутить болт при помощи отвертки или стамески.
Раскрутить болт с сорванными гранями под шестигранник
Как правило, крепежные элементы могут быть исполнены в различных вариантах, поэтому способы их извлечения несколько отличаются.
Болты с выступающей головкой под шестигранник (звездочку)
Такие болты выкручиваются:
Болты с отверстием под шестигранник
Такие болты выкручиваются:
Альтернативные методы выкручивания болтов с сорванными гранями
В случае полного срыва резьбы трубные ключи могут быть бесполезны, в том случае если не достаточно пространства для манипуляций с инструментом. При таком раскладе наиболее удачное решение — это создать новые грани на болтах с помощью напильников.
Грани старого основания стачиваются до заданного нового размера, таким образом чтобы можно было использовать накидные ключи с головками требуемых диаметров. У некоторых специалистов встречаются советы по привариванию новой гайки к головке старого болта.
Если крепежные материалы имеют чрезмерно большие размеры, то верным решением будет применение сварки для нанесения металлического покрытия на поверхность поврежденных граней. И только после этого допускается выпиливание нужной формы для установки ключа.
Более простым, а в некоторых случаях более действенным способом является раскол молотком и зубилом промежуточной детали (пластиковой прокладки или ржавой шайбы) между поверхностью болта и корпуса.
В таких случаях нанесение ударов осуществляется непосредственным образом как по гайке, так возле нее с выдерживанием определенного угла и уклона в направлении выкручивании болта.
Некоторые мастера отдают предпочтение высверливанию болта со сломанной гранью при помощи дрели. В таких случаях в середине конструкции крепежных элементов высверливают отверстие, в которое устанавливается специальный прут, Г-образной формы. Данный прибор выступает в роли рукояти, которая позволяет осуществить извлечение.
Любой из вышеописанных способов под силу даже человеку, ранее не имевшему опыт в слесарных работах. При использовании подходящего инструмента и сопутствующего оборудования сложностей не возникнет ни у кого. Соблюдая представленные рекомендации вы легко сможете отвернуть болт с сорванными гранями с малейшими временными и физическими затратами.
