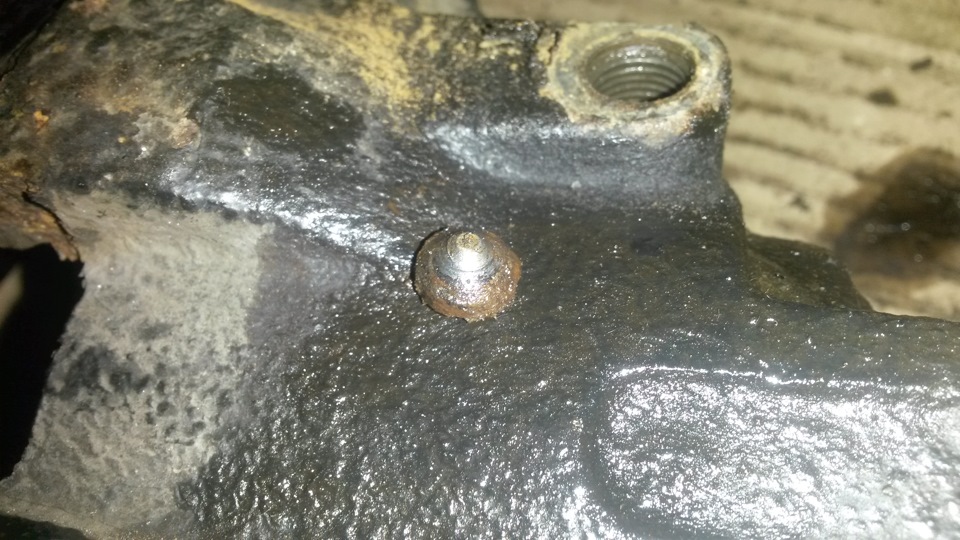

Как выкрутить обломанный штуцер на суппорте
Капитальнейший ремонт суппорта (сломанный штуцер)
Здравствуйте девочки и мальчики сегодня я расскажу вам очень интересную сказку о том как не тратить 10 тыс деревяшечек на покупку нового суппорта. Садитесь и слушайте!
А было дело так:
Как то при попытке прокачать тормоза хороший мальчик Саша (это Я) попросил своего друга плохого дядю Сережу помочь ему. Но когда дядя Серёжа решил стравить воздух с правого переднего цилиндра, штуцер прокачки не выдержал натиска его сильных злостных ручёнок и обломил его дядя Серёжа под самый корешок. Но попытался дядя Серёжа исправить оплошность свою досадную, инструментом могучим — отвёрткой ударной. Да не справилась отвёртка со штуцером акаянным, а лишь еще более срезала его.
Почитал Саша ценники у волшебника Экзиста и пригорюнился, в корень оборзели буржуи заморские… Но слыхал Саша о волшебниках Русских, которые живут в небольшой пещерке обставленной громоздкими шумящими станками — металлообрабатывающими и заваленной по всем углам изделиями их рукотворными. Навестил Саша волшебников, изложил им суть беды своей. Успокоили волшебники Сашу, помочь в беде согласилися, но прежде за ингредиентами необходимыми к купцам месным отправили.
А купцы местные ещё один волшебный ингредиент предложили и попросили за него 400 рубчиков — Экстрактор называется. Экстрактор это должен был безболезненно штуцер окаянный из суппорта вывернуть.
Но не дал им Саша 400 рубчиков, так как купец один в друзьях давних числился, но от 300 рубчиков всё же морда барыжья не отказался — на том и сошлись. По пути и к другим купцам заскочил красочки прикупить 212 руб за баночку.
И полетел сдёргивать Саша суппорт с повозки своей дабы волшебникам передать. Сдёрнул возле сервиса Зладея Сергея, разобрал, всю ржавчину диском лепестковым счистил. Повозку свою с бараном на эмблеме бросил на пенёчках.
Вылезал суппорт как у котейки гордость и повёз с извозчиком в пещерку металлическую. И работа у магов закипела! Сначала УШМ поверхность обломыша выровняли. Далее на большом сверлильном станке засверлились маленьким свёрлышком на 5 помоему. Далее поняли что неудобно на сверлильном станке, взяв обычную дрель и сверло на 6 и зажав суппорт в тисках обычных, начали сверлить. Но пройдя пол пути сверло перестало резать штуцер решили что затупилось! Заточили — результата нет. Вспомнили о магических экстракторах…
Но и они оказались бесполезными, отказывались они зарезаться в штуцер и постоянно соскальзывали. Поразмыслив серым веществом мы с магами поняли что походу кончик у штуцера зловредного калёный и нужно метал попустить чуть чуть. Но «магический огонь» (в народе газовый резак) у них в пещерке иссяк. И побежал Саша с супортом в охапку в соседнюю пещерку, там простые крестьяне занимаются монтажём металлоконструкций и огня у них много. Не отказал люд простой Саше, прокалили участок вокруг штуцера, что обагрился металл. И понёс горячую железку Саша к магам обратно. Дали маги подостыть железу красному минут 20 естественным образом и снова принялись сверлить. И свершилось чудо! Пошло сверло как по маслу. Но чуть пройдя снова остановилось, но тут мы умами могучими быстро сообразили, что кончилась резьбовая часть штуцера а осталась только конусная которая теперь вместе со сверлом вращается в своём гнезде посадочном. Вытолкнули этот кончик спицей с обратной стороны, сохранив тем самым заводское посадочное место в суппорте в нетронутом виде.
И начали маги орудовать сверлом на 6,5мм дабы отверстие расширить под нарезку и метчиками на 8мм с шагом 1,25 резаться, сначало первым номером зарезались а вторым прогнали повторно.
И ввернули они туда ингредиент от отечественной повозки марки Жигули.
И встал Жигулёвский штуцерок как родной, хотя переживали что может длинны не хватить но еще и запас остался. Обрадовался Саша заплатил токарям — волшебникам 400 рублей по тарифу. Вызвал повозку платную и полетел к жилищу злодея Сергея где его конь хромой дожидался. Но перед тем как поставить на место суппорт решено было ему вид Божеский придать с помощью зелья чудотворного. Обработал суппорт «цинкарём» едким дабы от коррозии старой избавить и от будущей уберечь.
Далее растворителем смыл продукты реакции и заодно обезжирил и облил в три слоя красочкой термостойкой.
Установил новый сальник поршня, новые медные шайбочки под шланг подачи, новые направляющие, новый пыльник (еще в прошлый раз) и всё по новой смазал. Водрузил это чудо на коня верного, и всё отлично прокачалось и показало полную работоспособность.
Колодки поменял местами т.к противоскрипные пластины в местах контакта с суппортом стёрлись и могли издавать посторонние звуки при работе.
Теперь ждём когда барыга заморский Емекс остальные ингредиенты доставит что б остальные суппорта так же воскресить и история повторится вновь… Кстати набор экстракторов волшебных злодей Сережа у меня перекупил так что их в расходы можно не включать…
Смета:
Маги (токаря) — 400 руб
Платная повозка (такси) — 350 руб
Зелья омолаживающие (краска (цинкарь и растворитель были)) — 212 руб
Ингредиенты (разные штуцера) — 100 руб
Итого: 1060 руб.
Как правильно высверлить обломанный штуцер
Конечно стоит попытаться наварить гайку и открутить, но не всегда прокатывает. Иногда приходится высверливать.
Перепробовал я много вариантов, но в итоге пришёл к одному алгоритму!
Конкретно буду рассказывать про один из самых распространённых, M10*1
Суппорт снимаем и зажимаем в тиски!
Делать это на машине, или зажав между колен не советую!
Сверлить будем сразу сверлом 9мм. если начать более тонкими то вероятность накосячить сильно возростает! А так 9-ка идёт по каналу штуцера как по направляющей и высверливает остатки штуцера, оставляя лишь нитки резьбы в корпусе суппорта
Я использую обратное сверло, после него этих ниток почти нет, резьба почти чистая, легко чистится метчиком!
Для начала хорошенько сравниваем поверхность обломка.
С помощью гвоздика или велосипедной спицы вычищаем канал штуцера.
Даже не думайте делать это сверлом. они хрупкие, а обломок сверла в канале нам совсем не поможет!
А вот спица с резьбой на конце — идеальный вариант!
Заодно измеряем глубину канала.
Отмечаем длину нашего канала на сверле.
Вот как выглядит штуцер
Канал заканчивается в самом низу круглого отверстия, или чуть ниже.
Нам надо высверлить только ту часть что с резьбой.
Если полезть глубже то есть вероятность запорото конус, а поправить его ой как не просто!
Поэтому вставляем в прочищенный канал РОВНУЮ спицу, определяем правильную ось сверления и погнали!
Сильно не давить, плавненько, аккуратненько, по чуть-чуть постоянно контролируя не ушло ли сверло в сторону.
Особенно аккуратно под самый конец!
Когда мы высверлим последние нитки резьбы будет небольшой рывок, это значит носик поршня начал вращаться вместе со сверлом. Тут же прекращаем сверлить и выковыриваем его.
Обычно это не сложно, легко достаётся магнитом! Но бывают и засады.
Далее прочищаем резьбу. Сначала проходи метчиком для сквозных, а затем для глухих отверстий.
Причём не проходим сразу всё резьбу. Лучше делать это в несколько заходов!
Как выкрутить сломанный штуцер прокачки тормозов
Если вы обнаружите, что ваша тормозная магистраль протекает, её необходимо заменить. Любая гидравлическая система работает только как закрытая. Воздух внутри или вытекание жидкости могут поставить под угрозу её потенциал и привести к «мягким» тормозам или вообще к их отсутствию. Но как прокачать тормоза, если штуцер полностью слизан или разрушен.
Чем выкрутить облизанный штуцер прокачки
Снятие штуцера так же просто, как снятие болта с гайки. Но тормозная система может быть повреждена дорожным мусором и коррозией в результате воздействия солей, воды и гальваники. Большинство штуцеров изготовлены из стали, и, хотя они анодированы для уменьшения ржавчины и коррозии, они могут подвергаться коррозии. Если ваш штуцер для прокачки тормозов сломался, воспользуйтесь одним из описанных способов.
Процесс будет включать в себя разборку суппорта. Если у вас нет комплекта для восстановления, его следует заказать, в противном случае нужно соблюдать осторожность при снятии пылезащитного чехла и квадратного среза. После снятия суппорта закрепите его в тисках. Используйте ножовку, чтобы вырезать отверстие для винта в верхней части сломанного штуцера. Если штуцер сломан заподлицо с корпусом, вам придётся сверлить корпус. Эта часть суппорта не является структурной, и, если всё сделано правильно, это не повредит компоненту, и он не сломается.
Затем достаньте ёмкость, достаточно большую, чтобы вместить весь корпус суппорта, и заполните её достаточным количеством воды, чтобы суппорт был полностью погружен. Для этого отлично подходит ведро на 5 литров. Теперь подайте тепло на корпус суппорта вокруг штуцера. После нагревания возьмите суппорт с помощью пары ключей, выньте его из тисков и поместите в ведро с водой. Оставьте суппорт на минуту, а затем достаньте его и снова установите в тиски. Используя отвёртку с плоским лезвием и наконечником, плотно прилегающим к отверстию для обломанного штуцера, попытайтесь выкрутить застрявший компонент. Может потребоваться вставить наконечник отвёртки в паз для винта с помощью молотка, что обеспечит хорошую посадку. В большинстве случаев прокачка выйдет без проблем.
Этот процесс «шокирует» корпус суппорта и штуцер, и приведёт к разрыву соединения между двумя частями. Специалисты отмечают, что в редких случаях приходится нагревать его дважды. Этот метод также может быть использован на колёсных цилиндрах.
СОВЕТ! Меры предосторожности, которые необходимо соблюдать:
После удаления штуцера суппорт можно снова собрать. При необходимости очистите отверстие при помощи наждачной бумаги и промойте горячей водой. Продуйте корпус насухо сжатым воздухом. Убедитесь, что во время процесса сборки ваши руки чисты. При установке квадратного среза поршня и пыльника используйте либо тормозную жидкость, либо силикон в качестве смазки для сборки.
Установите поршень рукой. Если устройство использует пресс в пыльном чехле, обязательно установите его полностью. Завершите процесс, установив суппорт, убедившись, что он смазан правильно. Установите деталь и прокачайте её, проверив, нет ли утечек.
Второй способ
Если вы примените к отломившемуся тормозному штуцеру грубую силу, вы немедленно отломите ниппель и шестигранную часть выпускного клапана. Вы можете не беспокоиться об этом, так как вы, вероятно, планируете заменить весь выпускной клапан, как только вам удастся вытащить его. Но разрыв штуцера может фактически затруднить удаление оставшейся части.
Многие мастера автоматически подводят тепло к застрявшей головке штуцера. Но, когда дело доходит до заклинивания винтов, это становится не самой лучшей идеей по нескольким причинам. Во-первых, нагрев может повредить уплотнительное кольцо квадратного сечения суппорта, и это приведёт к покупке нового компонента, исключая всю выгоду, по которой вы пытаетесь удалить заблокированный штуцер. Во-вторых, тепло расширяет как сливной винт, так и отливку суппорта, что ещё больше затрудняет его удаление.
Ударная вибрация, наряду с проникающей ржавчиной, намного более эффективна в разрушении коррозии. Представьте ржавчину как клей. Ударная вибрация расщепляет клей, поэтому проникающий компонент может просачиваться внутрь и смазывать резьбу.
Имейте в виду, что выпускной клапан тормоза (штуцер) является полым. Поэтому любое усилие, которое вы прикладываете к нему, может привести к разрушению винта прокачки. Тогда вам придётся сверлить его насквозь.
Рассмотрим процедуру извлечения застрявшего штуцера с помощью специального набора инструментов: набор новых винтов и колпачков для прокачки тормозов, ассортимент «штифтов», инструмент для удара по пневматическому долоту, который прикладывает вибрирующее усилие к закреплённому винту прокачки.
Отрежьте лишний стержень, используя отрезной круг или ножовку. Это необходимо для того, чтобы заполнить полую часть штуцера. Это выполняет две вещи:
ВАЖНО! Не забывайте соблюдать технику безопасности. Пользуйтесь защитными перчатками и очками.
Вставьте ударный инструмент в пневматический молот и нанесите удары непосредственно по головке навинченного штуцера в течение трёх-четырёх секунд за один раз, пока он не ослабнет. Затем удалите штуцер.
Аварийный способ прокачки тормозной системы
Если по каким-либо причинам ваш штуцер оказался сломанным или слизанным, воспользуйтесь аварийным способом прокачки. Прокачать тормоза можно просто с помощью тормозного шланга.
ВНИМАНИЕ! В этот момент из него вытечет немного тормозной жидкости.
Повторяйте процедуру 5-10 раз до тех пор, пока педаль тормоза снова не станет жёсткой. Прокачать тормоза таким образом можно в любое время.
Как извлечь сломаный штуцер прокачки.Опыт.
Пришлось мне буквально позавчера заниматься этой процедурой. А поскольку наткнулся на пару интересных моментов, решил поделиться с народом опытом.
Отказался у меня на переднем суппорте выкручиваться штуцер прокачки. Сначала упирался, а потом и вовсе сломался. И сломался, гад, под самый корешок, ничем не зацепить его. Стал я пробовать разные методы.
1.Попытался выкрутить молотком и зубилом, нанося удары по касательной к окружности. Проверенный на другом крепеже способ. Не сработал. Металл очень мягкий и с отверстием по центру. Мнется даже при применении пробойника с затупленным жалом, не говоря уже про зубило.
2.Применение экстракторов или аналогов.
Забил звездочку TORX. В итоге при попытке открутить, звездочка обломалась и обломок остался торчать в злополучном штуцере. Обломок я достал плоскогубцами, расковыряв металл вокруг небольшим зубилом. Поразмыслив, дальше рисковать, с уже приобретенными экстракторами я не стал. Перспектива высверливать инструментальную сталь совсем не прельщала (был опыт. Сверло упрочненное добавкой кобальта не берет). Но если кто-то все же решит попробовать этот метод, есть один совет-берите экстрактор по возможности максимально толстый для данной резьбы. Обычно на коробке написано какой номер экстрактора для какого диапазона резьбы подходит. Мой злополучный TORX сломался только потому, что был не предназначен для момента который нужен для откручивания резьбы М8. Так что если у вас резьба, например, как у меня М8, а есть два экстрактора М3-М8 и М8-М10, то лучше выбрать второй…чтобы потом не пожалеть.
3.Намучавшись, я решился высверлить резьбу. Опережая рассказ, сразу скажу что это самый удачный способ попробованный мной и если снова будет проблемы со штуцером, я сразу перейду к нему.
Высверлить резьбу без снятия суппорта с машины-невозможно. Нужно суппорт снять и закрепить в тисках. Ветошью необходимо заглушить отверстие, куда вкручивается тормозной шланг, иначе зальете все вокруг тормозной жидкостью, будет грязно.
Непосредственно для высверливания и нарезания новой резьбы понадобится легкая дрель(тяжелым инструментом сложно соблюсти точность), прочное и острое сверло и набор из двух метчиков. Нужен именно набор метчиков, т.к. он состоит из двух типов метчиков-для нарезания резьбы в глухих и в сквозных отверстиях. А отдельно метчики для глухих отверстий в продаже я лично не встречал. Сверло выбираем диаметра, который применяют для сверления перед нарезанием вашей резьбы. В моем случае резьба М8*1,5 сверло с добавлением кобальта диаметром 6,8 мм.
Перед тем как сверлить, необходимо определить глубину сверления. Это важно. Для обеспечения герметичности, в конце резьбы в суппорте выполнен специальный конус, в него садится такой же ответный конус штуцера прокачки и тем самым обеспечивается герметичное уплотнение при закручивании. Если этот конус нарушить, потом будет очень сложно его восстановить и добиться герметичности соединения штуцер-суппорт.
Определить глубину сверления можно только одним способом-придется снять суппорт с другой стороны авто, выкрутить из него штуцер прокачки и замерить глубину до начала конуса. В моем случае это 10мм (для MB W201).
Теперь сверлим. Аккуратно, не спеша, точно контролируя соосность сверла, оси штуцера. Сверлим в несколько приемов, очищаем отверстие от стружки и контролируем процесс. Когда выбрали замеренную глубину сверления, нужно остановиться, взять пробойник и нанося удары расшевелить остаток высверливаемого штуцера и удалить его. Так удастся сохранить посадочный конус нетронутым.
Если что-то пошло не так-остаток штуцера не удаляется или вы увлеклись и высверлили большую глубину чем требуется, мы останавливаемся, берем сверло по-тоньше и по центру дна отверстия сверлим меньшее отверстие, в моем случае 3мм.Это диаметр канала прокачки. Далее, нужно создать новый посадочный конус. Для этого мы берем новый штуцер прокачки, замеряем его толщину у конуса, берем сверло соответствующего диаметра и затачиваем его по образцу конуса на штуцере прокачки. После этого аккуратно, стараясь точно соблюсти центровку, сверлим.
После сверления удаляем стружку и нарезаем резьбу. Если диаметр сверла был подобран правильно, то это скорее процесс очистки старой резьбы от остатков штуцера. Для начала я прошел насколько возможно метчиком для сквозных отверстий-он плавно и легче заходит на витки старой резьбы. А затем применил метчик для глухих отверстий и нарезал резьбу до конца.
После того как резьба нарезана, из суппорта удаляется стружка. Кто-то полностью разбирает и промывает, но я на свой страх и риск, подал сжатый воздух в отверстие для вкручивания тормозного шланга. И из канала прокачки под давлением вылетела струя тормозной жидкости, вымыв всю стружку.
Последнее что хочу отметить-это вворачивание нового штуцера и его посадка. При сверлении нового конуса, не всегда удается сделать это очень точно и возникает проблема-отсутствие герметичности посадки и соединения в целом. Решается это усадкой штуцера ударами молотка. Постучали-подтянули, постучали-подтянули. Таким образом более мягкий металл штуцера деформируется под посадочный конус в суппорте и герметичность будет обеспечена. Есть одно НО. Этот метод опробован на чугунном суппорте и как поведет себя алюминиевый-неизвестно и действовать нужно в этом случае аккуратно. Возможно более здравым вариантом будет попытка скорректировать конус, заново его засверлив.
Вот и все что я хотел рассказать. Помните что ремонт элементов тормозной системы дело ненадежное, вы делаете его на свой страх и риск! И при любом подозрении в ухудшении качества, лучше без сожалений заменить неудачно отремонтированную деталь.
С уважением.
Борьба с обломанным штуцером прокачки тормозов…
Как я уже писал в записи о замене колодок, на переднем правом суппорте у меня был обломан штуцер для прокачки тормозов. Из за этой маааааленькой проблемы, машина стояла колом 2 дня… У меня была паника, т к денег на новый суппорт у меня сейчас нет, а передвигаться пешком, ой как не охото…
Сначало попробовал своими силами, вбил крестовую отвертку и начал крутить, она провернулась, штуцер сделан из мягкого металла, обиделся я на него, и вбил звездочку(хорошо вбил, по самые помидоры, чтоб наверняка)))) начал крутить, и обиделась на меня звездочка и сломалась, а кончик остался в штуцере, и ни как его оттуда не достать((((, плюнул, пошел сверлить, угробил 3 сверла, об этот кончик звездочки…и пошел домой…
Ну и начал я искать способы победить эту проблему…спрашивал тут на сайте, читал на AUDI CLUBе, и так по знакомым водителям со стажем интересовался о решении этой проблемы…
ответов было не много, в основном, попробовать выкрутить экстрактором( который в районе 30км от меня не найти…) высверлить( можно повредить посадочное место штуцера в суппорте, и может начать сочится тормозуха), ну и самый популярный ответ, это не мучится и купить новый(не вариант)))) и в конце концов я наткнулся на один коментарий… отнести суппорт знакомому сварщику и приварить гайку, и открутить…эта идея мне больше всего понравилась, т к есть у меня знакомый сварщик)))))(это я)))) и при сварке металл накалится, и ржавчина откиснет(отвалится, отстанет…)…побежал снимать суппорт…
Сегодня утром приехал на работу и первым делом пошел варить суппорт…ручником не стал варить, т к шлак и все остальное, лишние поры и т д(кто в теме тот поймет) взял п/а, ток побольше(
200А) и начал варить…но не тут то было, этот сраный штуцер сделан не из простого металла…, но гайка приварилась… Пока это все дело не остыло, я схватил ключ и давай крутить…и отломал гайку от штуцера…и тут я поник…прошло пол дня, я уже почти смирился с покупкой нового суппорта, но подсознание не довало мне покоя, схватил еще одну гайку, снова приварил…и снова отломал…
Потом подходит ко мне один товарищь и говорит, типа ты попробуй залить его уксусом, а потом высверливат…но этот вариант мне не понравился, и я приварил 3юю гайку, но крутить не стал, а повез домой…
приехал домой, собрал по дому весь уксус(у себя и у соседей)))) и принялся поливать на суппорт, приговаривая заклинание…полил, посидел посмотрел, когда уксус впитается, снова полил…и так полтора часа я от суппорта не отходил…в итоге решился попробовать открутить…( сначало помолился, вспомнил всех святых матерей…и т д…) Накинул головку, чуть чуть поднапрягся, и почувствовал движение ключа…ну думаю ппц, снова гайку отломал, крутить дальше не стал( не знаю почему)))) а полез всматриваться в зазор между гайкой и суппортом, что это провернулось, гайка или штуцер…в итоге это был штуцер…и я снова накинул головку и аккуратно, потихоничку ( как девушку по одному месту))) начал круговое движение…и УРАААААААА он выкрутился)))))
все почистил, помыл, вкрутил новый штуцер и поставил это все дело на машину…
Теперь я снова не пешеход))))
