Как выкрутить обломанный болт из блока двигателя
В процессе ремонта машины владельцы авто нередко сталкиваются с проблемой невыкручивающихся болтов. Ремонтировать автомобиль нужно, а крепежи детали, которую требуется снять, заржавели, закисли. Происходит это по причине воздействия внешних и внутренних факторов: дождя, снега, копоти, скопления масла, окисления и адгезии металлов. Дело осложняется еще и тем, что болты и шпильки автомобильных соединений затягиваются с довольно большим моментом. Проблемная ситуация, если нужно выкрутить сломанный болт из блока двигателя. Ее и следует разобрать подробнее.
Эффективные способы извлечения сломанного болта из блока двигателя
Мало того, что болты закисают, они также могут быть затянуты слишком сильно или закручены не по резьбе. На эксплуатации это может и никак не отразится, но при очередной разборке соединения выкрутить метиз будет трудно. Приходится прикладывать большие усилия. Из-за этого возникают следующие последствия:
По одной или нескольким причинам крепеж не получается выкрутить из посадочного места обычным способом.
Если речь идет о ГБЦ, то здесь используется большой момент затяжки, поэтому и возникают вышеперечисленные последствия. Перед тем как выкручивать сломанный болт, нужно выполнить подготовительные мероприятия:
Очистить сам метиз и площадку вокруг него от скопившегося масла, ржавчины, грязи с помощью металлической щетки и растворителя. Затем соединение следует дополнительно обработать проникающими составами, например WD-40, тормозной жидкостью или чистым машинным маслом. Благодаря этой процедуре болты должны откиснуть.
Если болт сломался выше резьбовой поверхности
Такой случай относится к легкому, потому что выступающая шпилька означает, что болт хотя бы немного выкрутился, а еще это позволяет использовать зажимные инструменты, а также производить другие манипуляции для выкручивания обломка отверткой или с помощью стержня.
Если болт обломался заподлицо с поверхностью или ниже ее
Такой метиз выкрутить сложнее всего. Простые инструменты типа плоскогубцев не подойдут, потому что шпильку не за что ухватить, поэтому используются другие методики: высверливание или наваривание дополнительных деталей. Спорный и не всегда доказывающий свою состоятельность метод – клей типа жидких гвоздей. Надежность фиксации вызывает сомнения, тем не менее, если состав есть под рукой, попробовать его стоит.
Выбор способа определяется по следующим признакам:
Ниже будут подробно рассмотрены оба метода.
Извлечение при помощи сварки
Чтобы извлечь болт, который прикипел, из отверстия при помощи сварки, необходимо приобрести метиз подходящего диаметра со шляпкой. Затем новый элемент приваривают при помощи сварочного аппарата к сломанному крепежу. Этот метод подходит, если обломок не заглублен в отверстии.
Использование дрели и экстрактора
Если обламывается болт в блоке двигателя, то он зачастую повреждается ниже поверхности детали или заподлицо. В таком случае поможет дрель с тонкими сверлами либо экстрактор.
Способы извлечения с помощью дрели:
Особенно сложно выкрутить каленый болт. Мастера с опытом советуют использовать для этого переточенный победитовый бур по бетону подходящего диаметра.
Практически наверняка удастся выкрутить обломок спиральным экстрактором. Этот инструмент специально предназначен для извлечения обломанных метизов. Он имеет левую резьбу, поэтому при вкручивании инструмента крепеж, наоборот, выкручивается. Чтобы воспользоваться экстрактором, сначала нужно выполнить отверстие в теле болта. Затем вывертыш вкручивается в стержень. На обратной стороне экстрактора имеются грани под гаечный ключ или головку. С помощью этих инструментов и извлекают экстрактор вместе с обломком. Не всегда получается легко удалить остаток стержня с самого инструмента. Обычно с этой целью деталь обстукивают молотком.
Чтобы выбрать наиболее подходящий способ выкручивания болтов из блока двигателя, необходимо учитывать характер повреждения, а также наличие необходимых инструментов и навыков их применения. Нужно действовать аккуратно, чтобы не пришлось восстанавливать посадочные отверстия. Если попытка оказалась неудачной, следует обратиться к более опытным мастерам.
Как извлечь обломанный болт ГБЦ из алюминиевого блока?!
Случилось так что болт ГБЦ закис и очень тяжело выкручивался из аллюминиевого блока. Длинный болт выкручивать обычной трещоткой уже нет сил, (все равно что гнуть рессору руками) большой рычаг срывника с раскачки на выкручивание и закручивание не дает ни каких надежд на успех. Таким образом болт все же обломился примерно после 5-7 оборотов и в теле блока осталось 65 мм резьбового соединения, глубоко в закромах, так что привариться невозможно.
Использовать экстрактор с левой резьбой в этом случае, значит еще больше усугубить ситуацию. Болт не из самых слабых, и экстрактор так же может обломиться и следующий вариант с высверливанием может быть затруднен еще больше. Высверлить экстрактор у вас не получится.
Сразу преступить к высверливанию болта тоже опасно, есть очень большая вероятность повредить резьбу в блоке, в дальнейшем придется ее полностью высверлить на вертикальном станке и нарезать новую большего диаметра и изготовить ремонтную шпильку.
Но шпилька нам не нужна, нам нужно сохранить все в первозданном виде и с минимальными затратами на ремонт.
Поэтому в дело вступает азотнатная кислота.
дальше буду описывать процесс по мере продвижения.
Цель: просверлить сквозное отверстие диаметром 5мм в болте с резьбой М11*1/25 на сверлильном вертикальном станке, залить азотной кислотой, погнать резьбу.
В толстом текстолите на вертикально сверлильном станке просверлил отверстие 4.5мм, этот кусок текстолита буду использовать как направляющая сверла. Потому что было решено сделать все собственно ручно в гаражных условиях.
Для начала накернил и засверлился, чтобы увидеть центр болта и тем самым подогнать сверло на направляющей.
Прижал направляйку старым шатуном.
Высверливал сверлом 4.5 мм с маслом, небольшой дрелью, стружку вытягивал магнитом. Удалось пройти примерно 30мм с направляющей и дальше уже нехватает длинны сверла. Ктому же сверло затупилось (три раза точил) Дальше сверлил без направляющей насквозь. Резьба при этом не пострадала. Немного прошел сверлом 8 мм.
Подготавливил кислоту, в баночку налил воду и столько же азотной кислоты, кислоту понемногу добавляем в воду. Чистая кислота работать не будет.
Воронка из бутылки закреплена пластилином. Шприцем наливал 40-60 кубиков кислоты и менял через час, полтора.
На видео отлично видно как бурно протекает реакция окисления с азотной кислотой концентрации 50%
Эффективные способы откручивания сорванных болтов ГБЦ с слизанными гранями

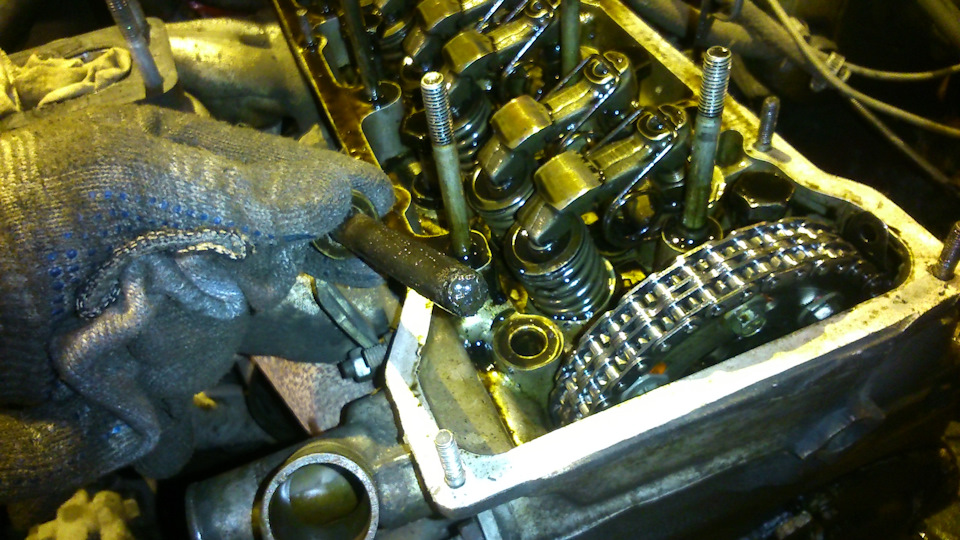

Открутить болты ГБЦ с сорванной головкой и со слизанными гранями на автомобилях ВАЗ (и не только на них) можно разными способами.
При замене прокладки ГБЦ с данной проблемой сталкиваются и владельцы ВАЗ 2107 или Нива Шевроле, где болты головок ГБЦ имеют наружные грани, и владельцы ВАЗ 2108/2109 где грани у аналогичных болтов внутренние.
Общей особенностью болтов ГБЦ с наружными и внутренними гранями является слабость металла, который легко слизывается даже при незначительных нагрузках. Также они могут лопнуть, что принесет не мало хлопот.
Ниже перечислены различные способы откручивания сорванного болта ГБЦ, которые могут помочь решить проблему в той или иной ситуации.
Способ 1 – усадка болта
Подходит для ВАЗ 2107 (других моделей из классики), а также машин, где головка ГБЦ крепиться болтами с внешними гранями. На моделях серии 2108 и выше, данный способ тоже приемлем, но там на определенном этапе работ придется прибегнуть к сверлению.
Наша цель – с помощью сильных ударов усадить болт. В результате вибраций и других сложных физических процессов он ослабиться.
Но прежде чем бить, попытайтесь на болт со слизанными гранями набить головку на 11 и попробовать таким образом его выкрутить.
Если не помогло, то берем два молотка. Первый, плоской стороной ставим на проблемный болт, а вторым молотком сильно бьем по первому.
Далее на расплющенную шляпку набивается головка и с помощью большого рычага болт выкручивается.
Если первая попытка не удалась, то вторая, третья обязательно будет результативной. Как правило, на это может уйти до 20 минут.
Желательно, чтобы все другие болты ГБЦ били затянуты, чтобы максимально прижать головку. Более подробно способ описан в видео.
Способ 2 – высверливание и выкручивание с помощью зубила
Подойдет для болтов ГБЦ с внешними гранями, которые сорваны.
Способ 3 – наваривание гайки или головки
Со сваркой конечно дружат не все, но можно попросить знакомого. Суть метода заключается в наваривании на проблемный болт гайки и дальнейшее его выкручивание.
Но, в большинстве случаев эту гайку тоже срывает, поэтому многие спецы рекомендуют наварить вместо нее головку, желательно уже сломанную, чтобы было не так жалко.
Плюсы данного способа:
Идеальный вариант, это использование полуавтомата, для обычного инвертера берется электрод 2 мм.
После обварки подождите пока остынет металл. Затем вставляете в головку ключ с большим рычагом и начинайте выкручивать болт.
Способ 4 – использование перфоратора
Суть метода заключается в применении перфоратора и обычного сверла по бетону. Способ спорный, так как мелкий металл разлетается по всей поверхности двигателя попадает во все щели, что затрудняет его последующую очистку, но имеет право на жизнь.
Далее просверливается отверстие, в которое вставляется торекс на 25 и с помощью трубки-рычага болт выкручивается.
Способ 5 – сломался болт ГБЦ
Метод подходит для тех случаев, когда болт лопнул и часть его в виде шпильки осталась внутри блока цилиндров. Используем сварку, трубку, гайку.
Возьмите трубку с такими диаметрами:
Наварите на одну сторону трубки гайку на 17 – 19.
Другой способ если сломался болт ГБЦ.
Подходит для тех случаях, когда обломанная шпилька находится не глубоко, не более 5 см.
Для того, чтобы выкрутить шпильку из блока сначала используйте дрель и длинное сверло на 10 мм. Этим вы сможете выровнять и отцентровать ее поверхность. Далее с помощью сверла на 4 мм просверливаем в шпильке отверстие глубиною не менее 1 см.
Аккуратно вбиваем в шпильку ключ торекс на 25 и с помощью трубки-рычага откручиваем ее. Выкручивать нужно без рывков, постепенно увеличивая усилие на рычаг.
Способ 6 – высверливаем, используем шестигранник и рычаг
Подходит для моделей ВАЗ 2108, 2199 и других авто с болтами ГБЦ имеющих внутренние грани. Суть метода заключается в высверливании в болте отверстия и выкручивания его ключом. Отверстие сверлится для того, чтобы болт потерял жесткость.
Берем дрель мощностью не менее 750 Вт (чем больше, тем лучше) и сверло диаметром 10 мм. Глубина отверстия должна быть больше расстояния от верхней кромки болта до шайбы, то есть уходить ниже за последнею.
Далее осаживаем болт с помощью молотка и мощной проставки, которая вставляется в отверстие. Суть метода описана выше.
Далее в отверстие вбиваем четырех или шестигранник, или ключ торекс на 25.
С помощью трубки-рычага выкручиваем болт. Более подробно про данный способ рассказано в видео.
Способ 7 – специальные головки-экстракторы для слизанных граней
В продаже имеются специальные головки – экстракторы. Они как раз и предназначены для выкручивания сорванных болтов со слизанными гранями.
Но у таких головок есть своя особенность применения – их нельзя откручивать с помощью ударного инструмента, а только ключом с квадратом на 3/8 дюйма.
Алгоритм действий очень прост. Берется из набора головка-экстрактор подходящего размера и с помощью молотка насаживается на слизанную шапку болта, так, чтобы она на него налезла.
Далее берем ключ с квадратом на 3/8 дюйма, рычаг и выкручиваем болт.
Многие спрашивают, нужно ли менять прокладку если не удалось снять головку блока цилиндров из-за одного сорванного болта.
Большинство специалистов говорят, что да, нужно менять. Ведь если все болты были сорваны за исключением одного, то первый прижим прокладки был нарушен, и второй раз она может сесть неправильно и в дальнейшем протечь или прогореть. Поэтому если уже взялись за дело, то доводите его до конца. А как это сделать мы рассказали выше.
Выкручивание сломанного болта или шпильки из блока цилиндров и других элементов: решение проблемы
В процессе ремонта и обслуживания автомобиля, а также любой другой техники, часто возникает острая необходимость снять отдельные элементы ДВС или ходовой части, кузовные панели и т.д. При этом снятие составных частей двигателя, навесного оборудования и подвески зачастую является наиболее проблемной операцией. Причина заключается в том, что узлы могут быть затянуты болтами или шпильками, причем момент затяжки достаточно большой.
Если к этому добавить перепады температуры в подкапотном пространстве, замасливание, скопление пыли, грязи и других отложений, становится понятно, что выкручивание различных болтов и других крепежей является не только ответственной и трудоемкой, но и зачастую сложной задачей. В этой статье мы поговорим о том, что можно сделать, если шпилька или болт сломался, а также как выкрутить сломанный болт.
Сорвана резьба болта, поломалась шпилька или сломался болт в блоке ДВС: как выкрутить
Итак, болты и шпильки нередко «закисают», покрываются ржавчиной, могут быть перетянуты или закручены с перекосом (не по резьбе) во время предыдущих операций. Это справедливо для всех без исключения моделей и марок авто.
В любом случае, частой ситуацией является такая, когда во время выкручивания болта мастер сорвал резьбу, сломал шпильку, обломал шляпку болта и т.д. Также возможна ситуация, когда момент затяжки при закручивании сильно превышен, болт лопается, оставаясь недокрученным. Естественно, остатки болта нужно выкрутить, после чего шпильку или болт следует заменить.
Так или иначе, самой проблемной ситуацией является то, что болт может быть сломан заподлицо, то есть выкрутить его привычным способом или при помощи простых инструментов не представляется возможным. Другими словами, «тело» болта не выступает над поверхностью. В этом случае существует несколько способов решения проблемы, при этом наиболее распространенными являются:
Прежде всего, выбор того или иного способа зависит от некоторых условий. Если болт до поломки прокручивался, тогда главной задачей является «привязаться» к его телу, чтобы затем выкрутить остатки. Если же прокрутить болт невозможно, тогда необходимо аккуратно рассверливать остатки тела в отверстии. Давайте рассмотрим доступные способы более подробно.
Начнем с того, что для успешного результата необходимо знать, как выкрутить сорванный болт, а также выполнить ряд дополнительных работ перед выкручиванием.
Также в обломке, если тело выступает достаточно высоко, просверливается сквозное поперечное отверстие, в которое вставляется металлический стержень, гвоздь, отвертка и т.д. Затем получившийся рычаг позволяет выкручивать обломок при помощи подручных инструментов.
Далее ключом можно пробовать выкручивать обломок. При этом важно помнить, что сварка может оказаться хрупкой в месте соединения, так что слишком больших усилий прилагать не стоит. Добавим, что кроме сварки иногда для подобных случаев используются специальные типы клея. При этом данный способ не имеет широкого распространения, так как данные виды клея под рукой имеются далеко не всегда, а также некоторые сомнения вызывает надежность фиксации при помощи подобных средств.
Прежде всего, необходимо подготовить дрель и набор с тонкими сверлами. Обратите внимание, без определенных навыков выполнять такую работу не рекомендуется. Главной задачей является необходимость просверлить несколько небольших отверстий в теле болта. Делается это так, чтобы затем появилась возможность соединить эти мелкие отверстия в одно большое. Далее в отверстие вставляется отвертка, после чего обломки выкручиваются.
Последним доступным способом удаления обломка болта, который сломался в резьбовом отверстии, считается высверливание. Способ достаточно сложный, требует особых навыков. Основной целью является задача не повредить резьбу самого отверстия при рассверливании обломка.
Чтобы высверлить обломок, сначала в его центре тонким сверлом проделывается отверстие. Затем сверло меняется на более толстое и т.д. После того, как стенки тела сломанного болта станут максимально тонкими, их нужно попытаться сломать при помощи металлической проволоки или пинцета. Затем обломки удаляются из отверстия. Данный способ в случае правильной реализации исключает необходимость нарезать новую резьбу в отверстии или восстанавливать уже имеющуюся.
Подведем итоги
Как видно, существует несколько способов для выкручивания поломанного болта или шпильки. При этом в каждом случае необходимо заранее отдельно учитывать характер облома тела, само расположение обломка, возможность доступа к проблемному участку, возможные последствия нагрева остатков болта и т.д.
То же самое можно сказать и о затяжке шпилек или болтов. Дело в том, что затягивать крепежи нужно со строго определенным усилием и в указанном порядке (например, обтяжка ГБЦ). Игнорирование данного правила нередко приводит к тому, что шпильки или болты ломаются, вытягиваются, деформируются и т.п.
В случае возникновения подобных проблем лучше обратиться к опытным специалистам, которые во многих случаях выкрутят проблемный сорванный или закисший болт. Если же избежать облома болта не представляется возможным, тогда квалифицированные мастера удалят остатки из отверстия с минимальными рисками, а также при необходимости восстановят поврежденную резьбу.
Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.
Особенности затяжки головки блока цилиндров двигателя внутреннего сгорания. Затяжка болтов крепления ГБЦ динамометрическим ключом: усилие и порядок обтяжки.
Для чего и когда головку блока цилиндров необходимо шлифовать. Как проверить привалочную плоскость головки блока своими руками. Фрезеровка и шлифовка ГБЦ.
Что делать, если масляный фильтр не откурчивается и прикипел. Как выкрутить масляный фильтр без специального съемника. Доступные способы решения проблемы.
Коренные и шатунные вкладыши: назначение, устройство и особенности работы подшипников скольжения. Как правильно затягивать вкладыши, момент затяжки.
Снятие головки блока цилиндров двигателя своими руками в гаражных условиях: подготовка и снятие ГБЦ. Как снять головку, если она прикипела. Полезные советы.
Извлечение обломка болта ГБЦ из блока

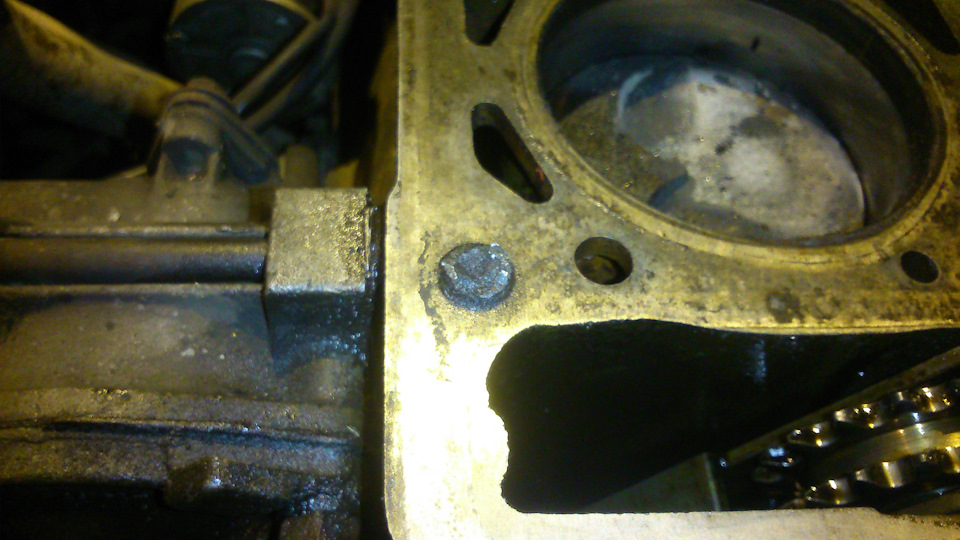

Как я писал в прошлой записи, при демонтаже ГБЦ оказалось что один из её болтов лопнул и в блоке остался его кусок
за который едва можно было ухватиться клипсами, но остаток болта им не поддавался.
Первое что пришло в голову это пригласить сварного, наварить на остаток болта гайку и вывернуть его, но я в этом видел как минимум два негативных момента:
1 при сварке болт мог прикипеть к резьбе блока, да и сам блок не желательно локально перегревать;
2 сварщику нужно платить.
По сему решил для начала поиграться имеющимся в распоряжении инструментом

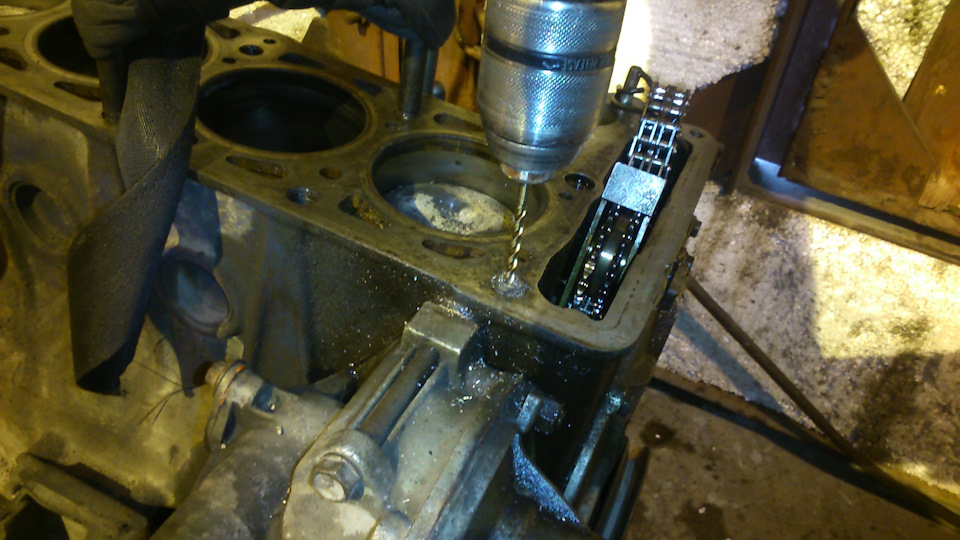

просверлил болт на сквозь

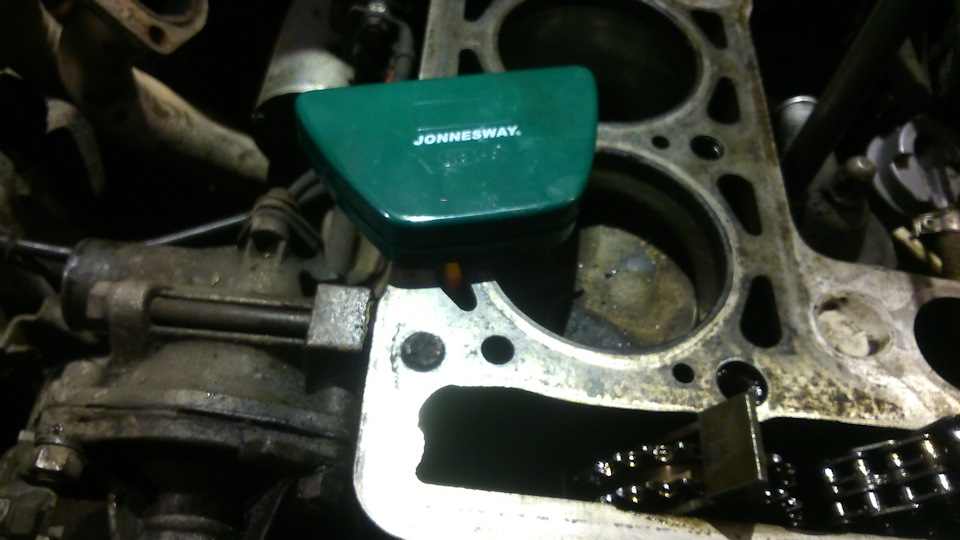

и попытался применить экстракторы
всё тщетно, болт намертво прикоксовался к блоку.
Тогда рассверлил в нём отверстие сверлом на 4,2 мм и нарезал мечиком резьбу на 5 с шагом 0,8
налил в отверстие до краёв бурдомашку (200 мл уайтспирита, 20 мл тормозухи, 20 мл трансмиссионки) и завернул до упора винт М5. И так несколько раз. Благодаря этому бурдомашку продавило в резьбу.

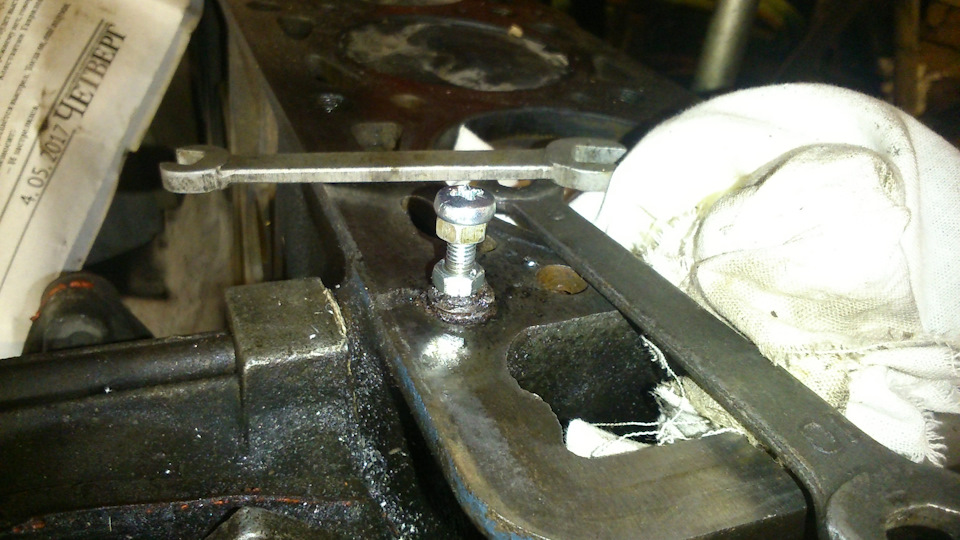

Затем накрутил на винт две гайки, закрутил его в болт и ключиками на 8 начал его расшевеливать
как говорится — пара укрепляющих клизм и дело пошло на поправку

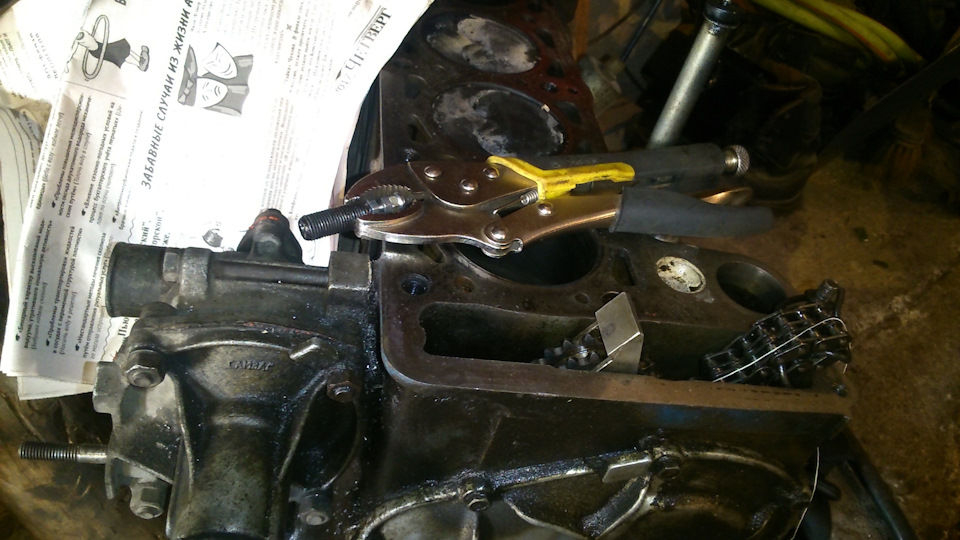

Мал по малу вывернул кусок болта на 10 мм, а дальше уже клипсами закрепил успех

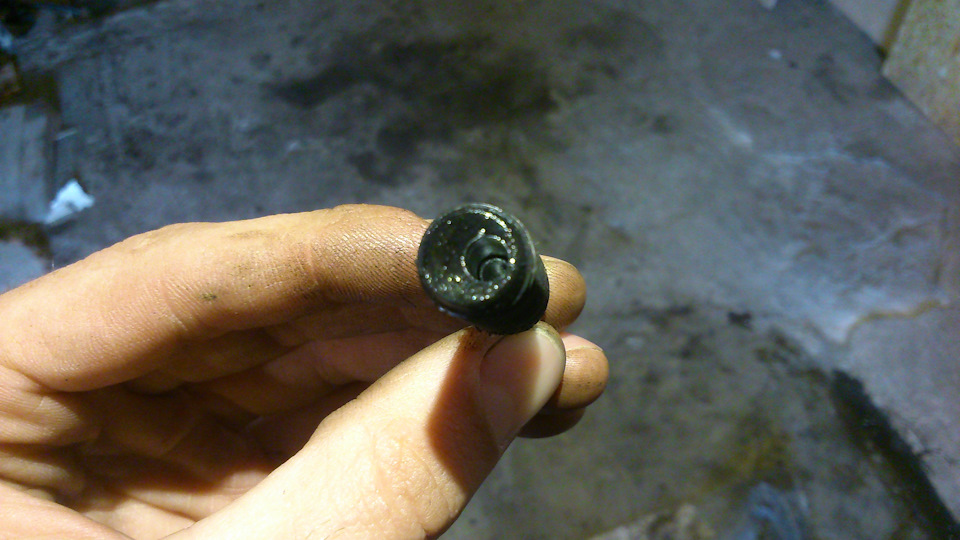

вот он виновник торжества со сквозным отверстием
А теперь пора разобраться по чему так вышло.
Для крепления ГБЦ к блоку цилиндров существует два вида болтов — старого и нового образца.
Болты нового образца начали ставить в Ниве с 1995 года.

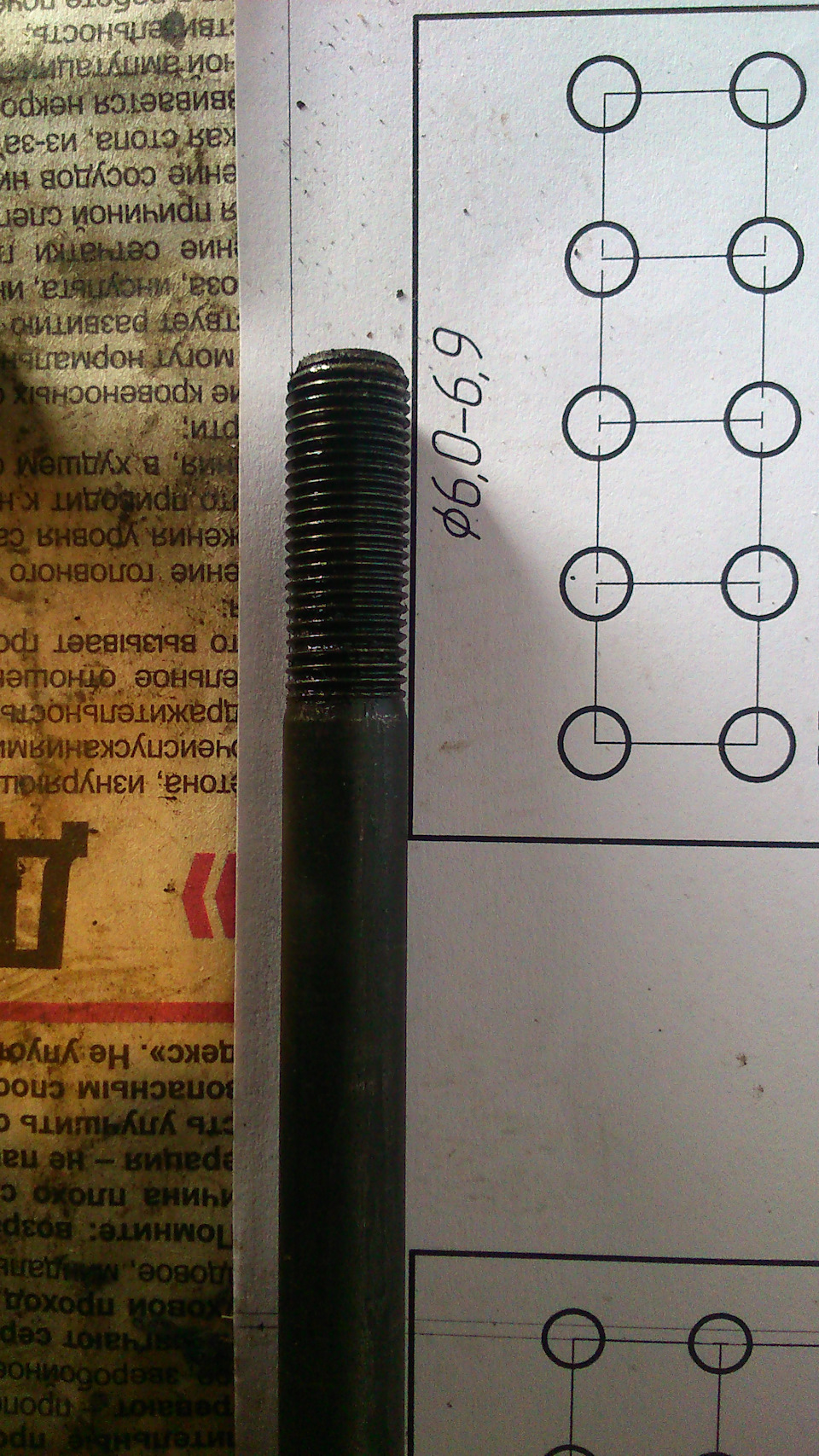

На болтах нового образца 213 имеется поле деформации (утонение тела)
Когда болт, новый его длинна от шляпки до кончика резбы составляет 114 мм, в процессе затяжки он вытягивается и длинна увеличивается, применять один и тот же болт можно несколько раз, но при этом следить чтобы его длинна не превышала допустимые значения. В мурзилках по ремонту (Мануал от Зарулем 1999 года), (Косарев, Волгин, Козлов, Яметова 2003) указано, что максимально допустимая длина болта составляет 120 мм.

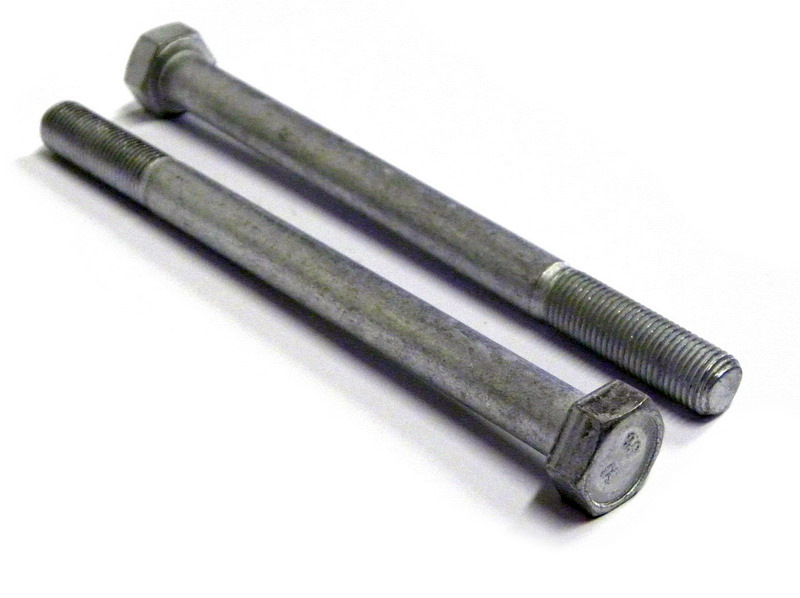

На болтах старого образца тело имеет один диаметр по всей длине
11
и по распространённой информации болты старого образца не требуют замены.
Вот я и не заморачивался по их поводу при снятии установки ГБЦ. По моим подсчётам, болты стоявшие у меня, использовались уже 7 раз.
Но практика расставила всё по своим местам и на своей шкуре убедился, что для этих болтов есть свой придел в количестве затяжек.
остальные болты при детальном рассмотрении
имели признаки растяжения в резьбовой части и тоже были на подходе к разрушению.
Для чего же в болтах нового образца имеется так называемое поле деформации?
Благодаря полю деформации, при затяжке болт растягивается в длину, а диаметр стержня в нём уменьшается, схематично это выглядит так
то есть болт работает на пределе текучести и при затяжке болта, момент растет до определенного значения, а потом не повышается. Благодаря этому свойству процесс контроля момента затяжки болта почти автоматизирован, не происходит (или происходит в допустимых пределах) деформация ГБЦ и геометрии цилиндров блока (резьба в блоке не сорвётся).

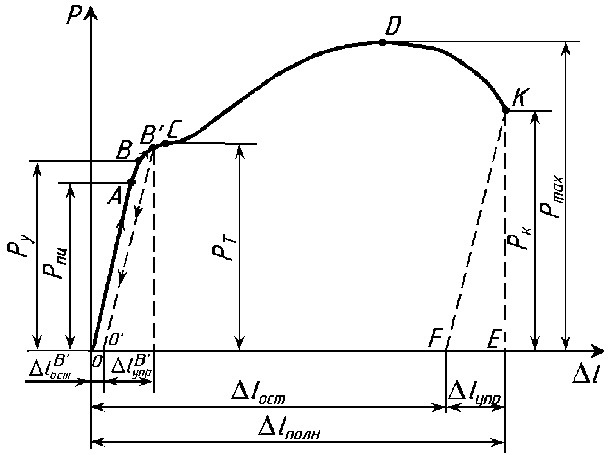

Чтобы понять принцип действия таких болтов можно проделать такой эксперимент. Вырезаем полоску из полиэтиленового пакета (толще-лучше) размером приблизительно 100х10мм. Не всякий материал подойдет. Очень хорошо подходит подвижная лента от квартального настенного календаря, та – на которой сидит красная рамка для выделения текущей даты.
Взяв полоску за концы начинаем её плавно растягивать не останавливаясь. При определенном усилии на ленте образуется утонение. Это утонение будет расширяться по всей длине полоски пока не дойдет до конца – удерживающих её пальцев. Затем усилие на растягивание возрастет и полоска оборвется. Этот процесс отображен на диаграмме растяжения.
До начала образования утонения (шейки на рисунке под диаграммой) происходит УПРУГАЯ деформация материала. Т.е. полоска под действием силы Р сначала вытягивается (незаметно для глаз) на участке от 0 до В, а при снятии усилия растяжения полоска вернется к исходному размеру (участок от В до 0). Другими словами: удлинение L при этом равно 0.
При появлении утонения (точка В’) начинается процесс ПЛАСТИЧЕСКОЙ деформации. Т.е. если прекратить растягивать полоску (снять усилие), то её длина увеличится на некоторую величину. Штриховая линия показывает как меняется размер полоски при снижении усилия Р от В’ до 0′. Штриховая линия наклонена и параллельна основной ОВ. Это показывает то, что суммарная деформация складывается из упругой и пластической.
Площадка ВС это площадка текучести. Это тот участок, на котором утонение на полоске увеличивается от начала образования, растет и занимает всю её длину. На этом участке удлинение полоски происходит практически БЕЗ УВЕЛИЧЕНИЯ усилия Р (почти горизонтальный участок ВС).
При дальнейшем растяжении до точки D усилие возрастает. Это связано с упрочнением материала при деформации (наклёп). В точке D возникает надрыв на полоске, и в точке К она обрывается.
Площадка текучести может быть не у всех материалов, может иметь разную форму, располагаться на различной высоте диаграммы. Наличие и положение площадки зависит от свойств материала, которые формируются в процессе изготовления и обработки. В нашем случае площадка расположена в технологически заданном месте.
Из всего этого следует: при затягивании болтов необходимым моментом мы подводим материал болта к площадке текучести. Затем, доворачивая дважды на 90град, гарантированно выходим на начальный участок площадки ВС (при этом возникает ощущение, что поплыла сорванная резьба). Дальнейшее доворачивание будет увеличивать длину болта, но НЕ БУДЕТ увеличивать усилие прижатия головки к блоку.
Делаем выводы.
1. При правильном монтаже болтов перетянуть или недотянуть головку невозможно. Все определяется механическими свойствами болтов, что гарантирует равномерную и оптимальную обтяжку.
2. Необходимо следить за длинной болтов и не выходить за допустимые пределы, указанные в мануале (120 мм).
3. Упругая деформация болтов компенсирует тепловое расширение соединяемых деталей. Другими словами соединение не ослабевает.
4. При использовании устаревших болтов качество обтяжки и усилие прижатия зависит только от человека, затягивающего эти болты. Площадки текучести у этого материала может и не быть, или расположена она очень высоко.
Я для себя сделал выводы и теперь болтами старого образца, я не пользуюсь.
