Как вставить личинку замка зажигания
Ремонт личинки замка зажигания
Решил разобрать свою личинку и попробовать понять, почему она сломалась. В качестве ремкомплекта купил на разборке личинку с ключом, на ней и тренировался в ремонте.
Изначально, немцы сделали личинку замка неразборной, но это не совсем так. Вот так выглядит личинка:
Катушка иммо напресована на личинку, руками снять не получится. Нужен болт с полукруглой головкой и тиски.
Корпус катушки иммо на пару миллиметров шире, чем корпус личинки. Нужно установить личинку в тиски замочной скважиной вверх и сжать губки тисков так, чтобы они уперлись в металлический корпус личинки, но не зажимать, корпус пусть двигается в тисках. Катушка иммо упрется в губки тисков и её можно выбить будет. Затем, приложив полукруглую головку болта к замочной скважине на личинке, выбить катушку иммо молотком используя болт, как проставку.

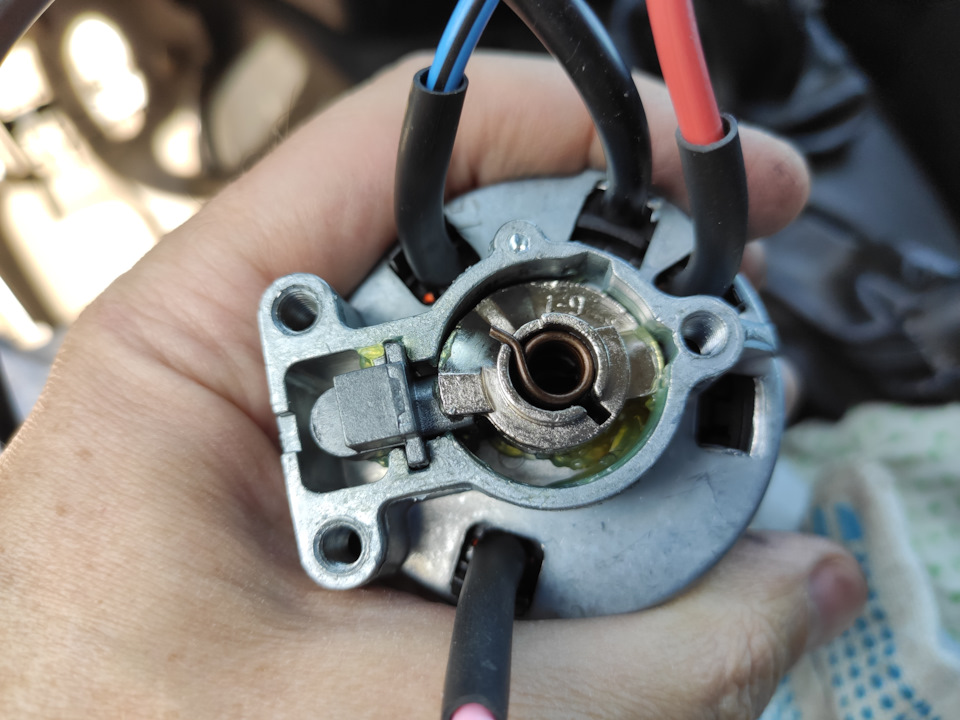

Сама личинка закрыта металлической крышкой, которая свободно проворачивается на личинке. Крышка изнутри зафиксирована пружинной шайбой на корпусе личинки и не снимается просто так. Нужно сжать шайбу, которая фиксирует крышку на замке. Я высверлил на этой шайбе два отверстия, друг напротив друга, и смог сжать пружинную шайбу и снять крышку.
Вставил и провернул ключ в замке, вынул сердцевину с секретами. Секреты расположены в шахматном порядке, по четыре с каждой стороны сердцевины. Каждый секрет подпружинен маленькой пружинкой, их лучше не терять. Я вынул все секреты и разложил их на листе бумаги.
На каждом секрете выбита цифра 1-4. Цифра – это позиция ключевой бороздки на секрете. Расположение секретов с разными номерами и составляет код замка. Если вынуть секреты из «донора» и выставить их в порядке, как они были в «родном» замке, то станет подходить «родной» ключ. При разборке замка я записывал номера секретов и их позиции.
Тщательно вытер секреты и сердцевину замка от грязи, протягивая узкую тряпку через щели для секретов.
Выставил секреты в нужном порядке, при сборке смазал их небольшим количеством литола. В вырезы корпуса замка тоже положил литол. Собрал все в обратном порядке. Работой доволен…
Замена личинки замка зажигания, осмотр КГ
Тема не новая, но все таки. Почтила и меня такая участь первый раз за 8 лет.
Существует такая неприятность, как обламывается шток замка зажигания, который проворачивает контакты в КГ.
И бывает (случается) в самый не подходящий момент. Вставляешь ключ, начинаешь проворачивать, и ОПА — картина Репина «ПРИПЛЫЛИ», ключ легко проворачивается (машина может остаться в положении зажигания, а может и в положении I, хуже когда в положении «стартер»), и положение ключа уже не влияет на что.
Если остался в положении «зажигание» или «стартер», то открываем капот и снимаем клемму с АКБ.
Снимаем кожухи рулевой колонки (нижний и верхний) и снимаем контактную группу, держится КГ на защелке (так что на ломайте).
Затем маленькой отверткой (у меня регулируемая колонка с контактным кольцом и оно мешает хорошо долезть отверткой, так отвертку не много выгнул, что бы по пол оборота откручивать винт крепления КГ), откручиваем винт крепления КГ до тех пор, пока легко не снимется КГ.
Далее можно надеть разъем на КГ и вставив плоскую отвертку в прорезь КГ, завести и ехать, по приезду не забывать также отверткой поворачивать для отключения зажигания. (Магнитофон при поворачивании отверткой в положение зажигание работать не будет, по скольку не будет замкнут контакт «КА» (шток личинки нажимает его).
Теперь нужно вытянуть сам замок. Для этого нужно повернуть колеса (например вправо, вывернув руль) для того, что бы блокиратор руля не защелкнулся. Вставить ключ в замок и провернуть в положение II, при этом вставить что то подходящее нужного диаметра (я вставил ключ — шестигранник, он как раз выгнутый) в отверстие нажимая на фиксатор замка, ключ можно не много при этом проворачивать туда-сюда, что бы фиксатор на жался.
Нажимая шестигранником, тянем за ключ и вытаскиваем замок.
Достаем новый замок.
Убираем заусеницы если такие имеются, сравниваем со старым, проверяем как проворачивается ключ, вставляем ключ в положение II, что бы язычок (фиксатор замка) на жался (в топился в корпус замка).
Я попытался вставить замок в корпус, но у меня не получилось (старый замок без проблем входил), начал сравнивать, и мне показалось, сто чуть-чуть толщина металла у нового толще, и среза как на рисунке (обведено красными кружками) нет.
Как я не пытался вставить его, у меня не получалось. Решил пойти простым методом. Сменить только личинки, а корпус замка оставить свой оригинальный.
Для этого мы вставив ключ и проворачиваем внутреннюю часть личинки до упора фиксатора, отверткой нажимаем на него и выводим из зацепления.
ВНИМАНИЕ! Этот фиксатор сидит на пружине, и хорошо отлетает, так что будьте внимательны, не потеряйте его, а также пружину.
Тоже самое проделываем со снятым старым замком, затем нашу новую личинку вставляем в старый корпус замка, вставляем пружину (она у нас была вставлена уже), вставляем фиксатор нажимаем ключом и проворачиваем, что бы шток сел на свою рабочую область.
Хотел переставить секреты на личинке, что бы пользоваться одним ключом, но появилась засада, толщина секретов оказалась на оригинальной толще, чем на другой (новой). По-просту в новую личинку секреты не входили. Ну ничего страшного.
И так собрали замок.
Проверяем как проворачивается ключ, если нужно смазываем не много и вставляем уже в свое посадочное место без проблем. Когда вставляете он должен защелкнуться.
Теперь заодно проверяем КГ (раз уже разобрали).
Разбираем ее (легко разбирается, держится на защелках).
Проверяем контакты, зачищаем контакты (пластины подвижной и не подвижных контактов) наждачной бумагой «0». Все вытираем, и не много смазываем.
Теперь собираем ее и вставляем на свое место, закручиваем винт крепления КГ, надеваем плотно разъем КГ, надеваем клемму АКБ, вставляем ключ и радуемся нашей работе.
Заодно и поменял крышечку на замок на более новую. Отчетливо видно положение ключа.
P/S
Можно конечно было попробовать сменить секреты на личинке, но это я попробую на досуге.
Пока буду пользоваться 2-мя ключами. Один на ЗЖ, другой на двери. Т.к. ключом от дверей редко пользуюсь, пока неудобств больших не возникает.
Замена замка зажигания с использованием сувальд из старой личинки
полез снимать старый замок

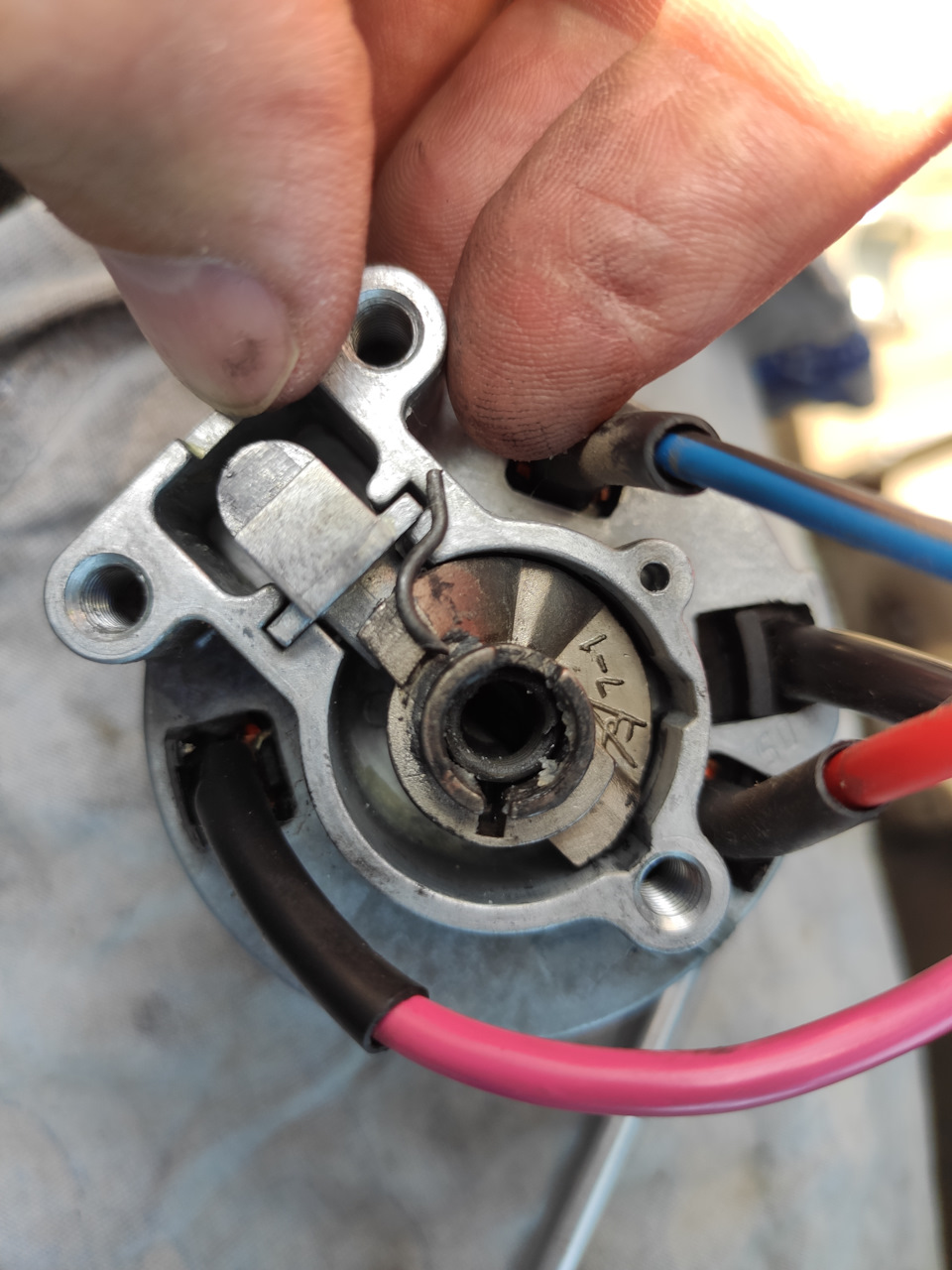

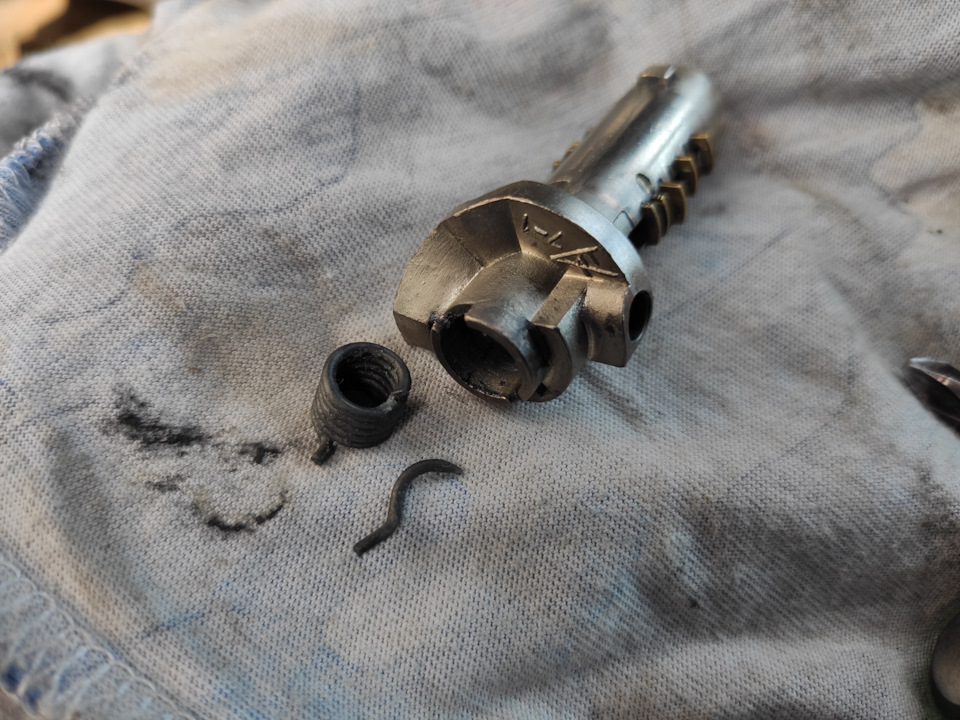

Разбираем замок и видим, что лопнула пружина
Разбираем новый замок

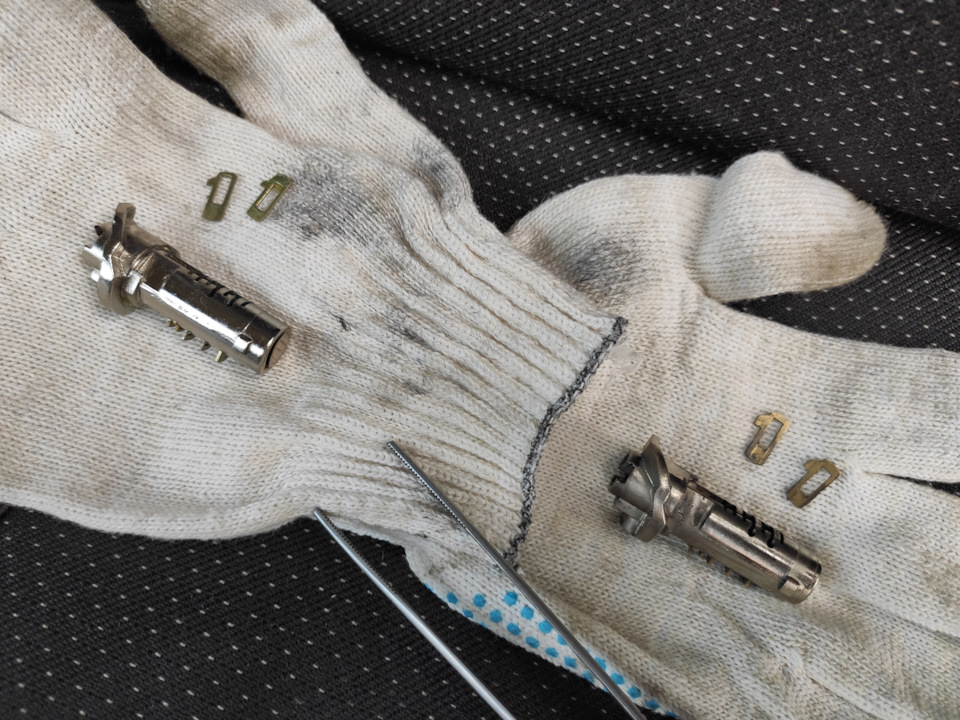

Пока крутил в руках личинки, из них начали выпадать сувальды… и тут мне пришла мысля) Если они так легко вынаются, значит мне ничего не мешает их тупо тусануть в личинках!
Тусанул сувальды, вставил старый ключ в новую личинку!
Тоже самое и со старой личинкой и новым ключом! Всё четко подходит!
Осталось собрать новый замок, в котором использованы только старые сувальды, а остальное всё новое!
Теперь крепим его на рулевую колонку… И ключ на старт!
Всем бобра и удачи!
PS
И щучку я успел сегодня поймать одну! Правда сорвалась, собака…
Ремонт и замена замка зажигания: 10 полезных советов
Покупать б/у замок тоже выход не ахти – замок проработал примерно столько же, как и ваш, и шансов, что жить он будет гораздо дольше, не очень много. Не всегда, но в большинстве случаев решение проблемы – замена личинки замка зажигания. Как правило, личинка выполняет основную часть работы в замке, ну и изнашивается, соответственно, тоже быстрее всего.
Обязательно ли снимать замок зажигания для замены личинки? Обычно для замены личинки не требуется демонтаж замка зажигания.
Однако на некоторых моделях автомобилей (в качестве примера – семейство Mercedes, замки зажигания автомобилей Mercedes имеют достаточно хорошую защиту от взлома, там без снятия замка никак не обойтись ) заменить личинку замка зажигания без демонтажа замка возможности нет.
Когда необходима замена личинки замка зажигания?
1. Попытка угона со взломом замка зажигания.
2. Потеря всех дубликатов ключа.
3. Выход контактной группы из строя.
4. Из-за низкого качества металла произошло перетирание внутренних элементов, поэтому ключ не вызывает смещение штифтов.
5. Ключ сломался прямо внутри замка, а извлечь его невозможно.
6. Плохой контакт в замке не дает двигателю нормально запускаться.
Материалы для замены личинки замка зажигания
— личинка в комплекте с новыми ключами;
— тонкая часовая отвертка;
Как самостоятельно заменить личинку замка зажигания?
1. Отсоедините клемму «минусового» провода от аккумулятора. Отверните винты, соединяющие кожухи рулевой колонки. Два из них находятся около руля и два – около панели приборов.
2. Отверните саморезы крепления нижнего и верхнего кожуха рулевой колонки. Снимите кожухи. Доступ к замку выключателя зажигания открыт. В принципе, личинку замка можно достать уже на данном этапе. Для этого вытащите боковой штифт, удерживающий ее в замке. Это можно сделать тонкой часовой отверткой при постукивании по ней маленьким молотком. Если штифт не вытаскивается, попробуйте аккуратно высверлить личинку тонким сверлом.
3. Если вы решили вынуть замок зажигания прежде, чем менять личинку, то для этого сначала отверните болты крепления выключателя зажигания. Это нужно делать с помощью молотка и зубила, так как головки у них срезаны. Слегка ослабьте их, а затем выкрутите пассатижами. С рулевой колонки снимите скобу и замок зажигания, отсоедините электрический разъем.
4. Отверните саморез крепления реле зажигания, выньте его из-под панели и отсоедините разъем. Разъедините «массовый» провод реле. Крестообразной отверткой отверните саморез, отожмите защелку, снимите крышку и контактную группу. Итак, вы вынули выключатель зажигания.
5. Выньте личинку из замка выключателя зажигания так, как описано в пункте 2. Произведите ее замену. Проверьте работу замка с новой личинкой, повернув ключ зажигания. Установите выключатель зажигания, произведя все действия в обратном порядке. Поставьте на место рулевую колонку. Не забудьте подключить клемму к аккумулятору. Проверьте работу выключателя зажигания и другого электрооборудования автомобиля.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Фольксваген Пассат Б3 — Б4 замена замка зажигания своими руками
Информация применима для ремонта автомобилей:
Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994 Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994
Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997
Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997
порядок работ подходит и для других автомобилей
Из инструментов нам понадобиться набор шестигранников отвертка головка или накидной ключ на (24*22) рожковый ключ такого же размера молоток дрель и сверло где то на 2 мм и руки.
вот так выглядит рулевое колесо.
отверткой подцепляем и снимаем кнопку сигнала и отключаем две фишки с клемм сигнала. (осторожно не оторвите из как я)
затем откручиваем головкой на 24 гайку рулевого колеса и легким покачиванием его снимаем со шлицов рулевой рейки
снято рулевое колесо.
После этого откручиваем три винта крепления кожуха пластмассового и снимаем его

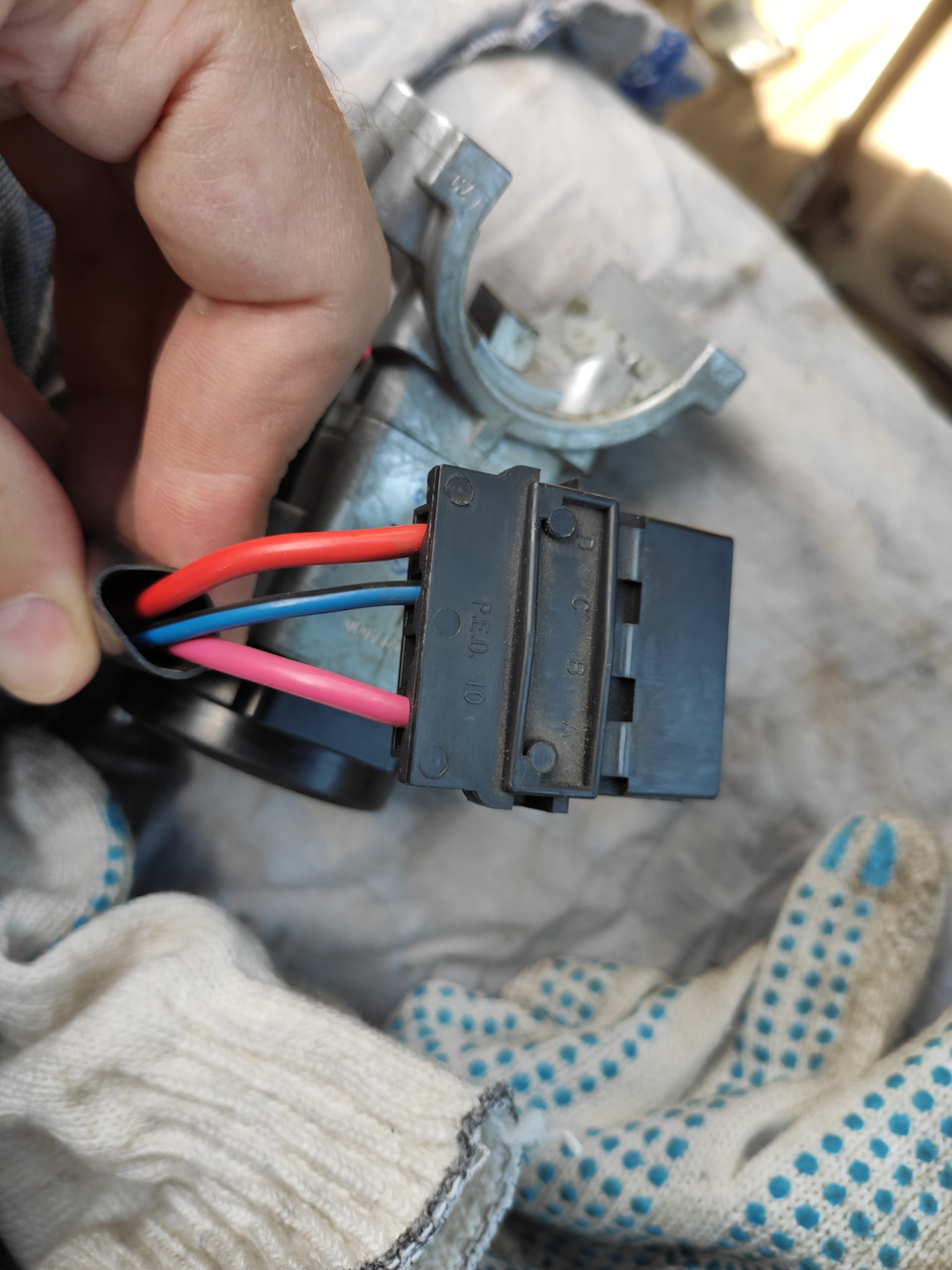

Затем отключаем все разъемы с блока переключателей и разъем контактной группы
разъем группы переключателей
разъем контактной группы замка зажигания.
снятый разъем замка зажигания.
После этого снимаем группу переключателей (дворники повороты) открутив при этом 3 винта. Остается при этом вот такой вид.
Втулка, которая снимается съемником
Затем необходимо сбить втулку. Для этого я использовал ключ на 22 и молоток. На втулке ест выступ, под который вставил ключ и легкими ударами молотка начал сбивать его можно конечно использовать съемник, но у меня, его не было. На фото выше она почти уже сошла со шлицов.
Когда требуется замена личинки
Она выполняет основную функцию замка. Ее поломка проявляется обычно в том, что невозможно либо вставить ключ по причине сломавшихся штифтов, либо даже со вставленным ключом она не поворачивается в корпусе. Это происходит по следующим причинам:
Кроме того, следует помнить, что при замене личинки меняется и ключ, который не будет подходить к дверям автомобиля. Возможно, будет разумнее приобрести полный комплект для всех дверей и багажника, чтобы у владельца вновь остался один ключ, теперь уже новый. Конечно, такое решение потребует больших временных и финансовых затрат, но тут каждый решает для себя.
Замена замка зажигания Volkswagen Passat
Первые признаки того, что замок зажигания максимально изношен, и нужно как можно скорее произвести замену его составляющих или замену замка зажигания в сборке:
Необходимые инструменты
Для данной процедуры понадобятся следующие инструменты:
Замена замка зажигания
На процедуру замены замка зажигания уходит от одного до нескольких часов, в зависимости от уровня подготовки, наличия необходимого инструмента и условий ремонта процедуры.
Замок зажигания
На современных автомобилях довести до полного износа замок зажигания практически невозможно, но на более старых моделях Passat подобная неприятность время от времени случается. Как правило, замки зажигания умирают к 150 тыс. км. эксплуатации автомобиля.
Замена замка зажигания на новый всегда проблематична, так как замок может сломаться во время перепутья между двумя городами. В таком случае приходится только вызывать эвакуатор, да и погрузить автомобиль – проблема, так как, обычно, вместе с изношенным замком зажигания блокируется руль.
Часто меняют замки зажигания и в связи с потерей ключа. Но, в таком случае уместнее восстановить ключ по замку зажигания.
Также часто производят замену замков зажигания после того, как их автомобиль подвергался угону или ограблению (очень много примеров, когда грабители, насмотревшись кино, вставляли отвёртки в замки с надеждой, что авто заведется и поедет). После вышеперечисленных пунктов замена замка зажигания – необходимость.
Видео: Как Вытащить Личинку Из Замка Зажигания Toyota
4. Из-за низкого свойства металла вышло перетирание внутренних частей, потому ключ не вызывает смещение штифтов.
5. Ключ сломался прямо снутри замка, а извлечь его нереально.
6. Нехороший контакт в замке не дает движку нормально запускаться.
Материалы для замены личинки замка зажигания
— личинка в комплекте с новыми ключами;
— узкая часовая отвертка;
Как самостоятельно заменить личинку замка зажигания?
1. Отсоедините клемму «минусового» провода от аккума. Отверните винты, соединяющие кожухи управляющий колонки. Два из их находятся около руля и два – около панели устройств.
2. Отверните шурупы крепления нижнего и верхнего кожуха управляющий колонки. Снимите кожухи. Доступ к замку выключателя зажигания открыт. В принципе, личинку замка можно достать уже на данном шаге. Для этого выньте боковой штифт, удерживающий ее в замке. Это можно сделать узкой часовой отверткой при постукивании по ней небольшим молотком. Если штифт не вытаскивается, попытайтесь аккуратненько высверлить личинку узким сверлом.
3. Если вы решили вытащить замок зажигания до того как поменять личинку, то для этого поначалу отверните болты крепления выключателя зажигания. Это необходимо делать при помощи молотка и зубила, потому что головки у их срезаны. Немного ослабьте их, а потом выверните пассатижами. С управляющий колонки снимите скобу и замок зажигания, отсоедините электронный разъем.
4. Отверните шуруп крепления реле зажигания, вытащите его из-под панели и отсоедините разъем. Разъедините «массовый» провод реле. Крестообразной отверткой отверните шуруп, отожмите защелку, снимите крышку и контактную группу. Итак, вы вытащили выключатель зажигания.
5. Вытащите личинку из замка выключателя зажигания потому что описано в пт 2. Произведите ее смену. Проверьте работу замка с новейшей личинкой, повернув ключ зажигания. Установите выключатель зажигания, произведя все деяния в оборотном порядке. Поставьте на место управляющую колонку. Не забудьте подключить клемму к аккуму. Проверьте работу выключателя зажигания и другого электрического оборудования автомобиля.
Подписывайтесь на наши ленты в таких соц сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые достойные внимания авто действия собранные в одном месте.
Ремонт замка зажигания фольксваген
В продолжении серии статей о ремонте автомобильных замков зажигания, будет эта статья о ремонте замка зажигания vw, а так же о ремонте и замене личинки фольксваген. Ввиду высокой популярности этих автомобилей, довольно часто приходится заниматься ремонтом и заменой личинок и замков зажигания всей VAG группы, в которую помимо VW входят AUDI, SEAT и SKODA.
Марки автомобилей, с которыми работаем
Ремонт замка зажигания Renault
Устранить неисправность механизма замка зажигания Рено всех модификаций. Наиболее часто встречающиеся на дорогах нашего региона автомобили. Наши механики помогут восстановить их работоспособность и выполнить любой ремонт. В наличии всегда имеются необходимые запасные части.
Ремонт замка зажигания Honda
Автомобиль Хонда часто попадает в мастерскую. Демонтаж замка зажигания выполняем быстро, при необходимости проводим замену вышедших из строя деталей. При серьезных поломках полностью заменяем узел новым.
Ремонт замка зажигания Peugeot
Рабочая лошадка Пежо, славящаяся своей выносливостью. Однако и она выходит из строя при интенсивных нагрузках. Последовательность замены зажигания мало чем отличается от описанной выше и имеет несколько специфических особенностей, с которыми легко справятся механики.
Ремонт замка зажигания Audi и Volkswagen
Известный представитель германского автопрома, давно колесящий по дорогам страны. При ремонте многое зависит от степени неисправности и запущенности. Если хозяин довел машину до критического состояния, специалисту придется повозиться и соответственно стоимость будет выше.
Как Снять Личинку Замка Зажигания Пассат Б3
15 Июн
Ремонт/подмена личинки замка зажигания Ауди 80/B3 91′
от admin · 7 января, 2010
Необходимый инструмент:
Снятие замка зажигания.
Ремонт и замена замка зажигания – когда это случается?
Основная функция реле состоит во включении зажигания и стартера. Кроме того, оно осуществляет блокировку рулевого управления. Основными составными частями устройства являются корпус с замком, противоугонное устройство и контактная часть. От контактной части отходят провода, с помощью которых включается вся система зажигания. В случае неисправности какой-либо одной части прекращается работа всей системы.
Для того чтобы пришлось сменить замок зажигания, должны возникнуть определенные условия, последствия которых сделают ремонт невозможным или слишком затратным. Например, при попытке угона замок может получить механические повреждения. Замена производится и в случае утери ключей от системы. И, наконец, реле меняется при серьезных повреждениях в контактной группе.
Чаще ремонт замка зажигания производится из-за плохих контактов. Для того, чтобы выполнить их проверку, на аккумуляторной батарее (АКБ) отключается минусовая клемма (провод снимается с АКБ), а в рулевой колонке снимается нижний кожух (часть пластика под рулем). Контакты отсоединяются и проверяются с помощью омметра (прибор для измерения сопротивления). Выбранные контакты должны быть с нулевым сопротивлением, в противном случае необходима замена. При небольших повреждениях достаточно сменить личинку замка (сердцевина, куда непосредственно вставляется ключ) или его контактную группу (весь комплект парных контактов, иногда представлен в виде коробки с клеммами
Подготовка к ремонту
Для начала отсоединить аккумулятор, тем самым обесточив машину.
У некоторых машин есть возможность поменять личинку — не снимая, но в большинстве своём приходится снимать полностью замок с рулевой колонки. В случае если конструкция позволяет — можно обойтись без снятия и разборки, но всё подкреплено сбоку с помощью штифта. Чтобы вынуть штифт следует воспользоваться тонкой отвёрткой, если не достаётся, то применить тонкое сверло. Когда вы это всё проделали, достав штифт, то заметили, как личинка слегка вышла из корпуса. Далее, как её добыть ради замены будет ясно, новая деталь будет ставиться в обратном порядке.
Если ремонт невозможен без снятия, то нужно убрать болты, которые крепятся к рулевой колонке. Это специальные болты со срезанными головками и без каких-либо шлицев. Но для начала отсоедините колодку с проводами от замка зажигания, таким образом снимается узел с автомобиля. Затем при помощи зубила и молотка отворачиваем болты. Снимаем кожух замка зажигания, весть этот «пластик» рулевой колонки. Получили доступ к замку зажигания и его личинке, ну и колодке с проводами.
Как снять замок зажигания – пошаговая инструкция.
Прежде, чем ремонтировать или менять зажигание, его необходимо достать, чтобы произвести осмотр и определить характер повреждений. Снятие системы не представляет особой сложности, при условии четкого выполнения определенного алгоритма действий:
После того, как проведен осмотр и проверка, необходимо определиться, в сложившейся ситуации достаточно ремонта или требуется полная замена замка зажигания.
Устройство замка
Выключатель зажигания – это поворотный контактный переключатель, совмещенный с личинкой замка, обеспечивающей секретность. Замок зажигания, установленный на рулевой колонке, выполняет функцию противоугонного устройства, фиксируя рулевой вал от поворачивания.
Поломка может зависеть и от типа зажигания, установленного в автомобиле – если установлено контактно-транзисторная система зажигания (устанавливался на классические «Жигули», к примеру), то контактная группа намного быстрее выйдет из строя потому, что через замок во время запуска проходит большой ток и контакты подгорают. Выходом может стать установка кнопки «старт-стоп» вместо замка зажигания, в которой практически отсутствуют движущиеся части.
Что не следует забывать при работе?
При проведении ремонта, чтобы поменять контактную часть, в торце корпуса шилом поддевается стопорное кольцо (держит сердцевину замка зажигания внутри удобного корпуса), после чего контактная часть может быть извлечена. Установка новой контактной группы производится таким образом, чтобы расположение штекеров 15 и 30 было там, где находится запорный стержень. При этом своим широким выступом контакты должны входить в такой же широкий паз корпуса. Все детали устанавливаются на автомобиль в обратном порядке, соответствующем их снятию.
Ремонтные работы лучше проводить в сухом помещении, не допускать прямого попадания влаги на контакты и клеммы, чтобы в ближайшем будущем снова не разбирать эту систему для банальной зачистки окислов.
Согласно схеме электрооборудования, производится установка нового или отремонтированного замка зажигания, а также всех проводов в соответствии с предварительной маркировкой выводов. Для того, чтобы упростить подсоединение проводов, их маркировка переносится на новую систему. При условии соблюдения всех правил установки и подключения новый замок сможет работать в течение длительного времени. Для того, чтобы гарантировать бесперебойную работу и избежать скорой поломки, необходимо выбирать современную и качественную модель.
