Как восстановить втягивающее реле стартера
🔧 Втягивающее реле стартера – проверка и ремонт 🚗 🚘
Втягивающее реле стартера подает ток на мотор стартера, а также выталкивает бендикс. Это значит, что в тот момент, когда стартер начинает вращаться, его бендикс выталкивается. По сути, разобраться в работе стартера несложно. Сегодня мы поможем вам понять, как работает втягивающее реле, как проверять данный элемент и ремонтировать его.
▪Устройство втягивающего реле и принцип функционирования
В стартере втягивающее реле вводит в зацепление венец маховика с бендиксом. Вся работа базируется на принципах элетромагнетизма. Сердечник, который выполнен как полая трубка, внутри которой расположен якорь, оснащен обмоткой в виде проволоки. Ток в катушке создает электромагнитное поле, в результате появления которого происходит вхождение якоря в сердечник. После того как ток перестает подаваться, якорь может двигаться свободно.
В состав втягивающего реле стартера входят: корпус; магнит с обмотками; якорь; контакты; возвращающая пружина. Магнит в реле выполнен в виде пары катушек – втягивающей и удерживающей. Втягивающая катушка реле подключена к электрическому мотору и клемме управления, а вот удерживающая подключена к выводу управления и контактирует с корпусом. Когда на контакт управления подается питание, в катушке возникает магнитная индукция, что приводит к появлению магнитного поля. В результате этого якорь сжимает возвратную пружину. В этот же момент происходит вращение бендикса, который соединяет стартер с автомобильной АКБ. В то время, когда контакты замыкаются, втягивающая обмотка получает питание от клеммы «+», останавливается выработка тока на катушке, однако на якорь воздействует поле удерживающей катушки, поэтому он остается внутри. Когда силовой агрегат автомобиля запускается, происходит отключение питания, из-за чего якорь возвращается в изначальное положение под действием возвратной пружины. Происходит размыкание контактов, из-за чего бендикс может выйти из зацепления.
▪Распространенные поломки втягивающего реле
Основные причины выхода из строя втягивающего реле стартера следующие: Физический износ. Выгорание контактных пластин. Разрушение компонентов. Сгорание обмотки. Как определить, что втягивающее реле вышло из строя:
Двигатель запускается, но стартер не хочет отключаться, постоянно вращаясь. В это время вы слышите характерное жужжание. Стартер вращается после запуска, однако не может запустить двигатель. Когда ключ в замке зажигания поворачивается в изначальное положение, слышен щелчок включения стартера, но вращаться он не хочет. Как проверить втягивающее реле стартера Как уже упоминалось выше, работа втягивающего реле, а также самого стартера основывается на принципе электромагнетизма. Когда напряжение подается на обмотки, реле воздействует на якорь. Он, в свою очередь, изменяет положение шестерни бендикса, чтобы она зацепилась с венцом маховика. В это же время замыкаются контакты, обеспечивающие подачу напряжения на обмотки стартера. Для того чтобы двигатель автомобиля запустился, всё это должно произойти очень быстро. Если хотя бы один из элементов работает неправильно, завести автомобиль вы не сможете. Для проверки реле стартера вовсе не нужно снимать данный элемент с автомобиля. Эксперты советуют замкнуть контактные болты, расположенные на задней части реле, воспользовавшись куском провода либо металла. В результате этого вы обеспечите подачу тока на обмотки стартера. Если это привело к вращению стартера, можно прийти к выводу, что стартер работает нормально, а проблема кроется в самом реле. Если же втягивающее щелкает стартер не крутит, это свидетельствует о том, что реле, вероятно, рабочее, а причину поломки надо искать непосредственно в стартере.
▪Ремонт втягивающего реле стартера
Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое. Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.
Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.
Втягивающее реле стартера – проверка и ремонт.
Втягивающее реле стартера подает ток на мотор стартера, а также выталкивает бендикс. Это значит, что в тот момент, когда стартер начинает вращаться, его бендикс выталкивается. По сути, разобраться в работе стартера несложно. Сегодня мы поможем вам понять, как работает втягивающее реле, как проверять данный элемент и ремонтировать его.
Устройство втягивающего реле и принцип функционирования
В стартере втягивающее реле вводит в зацепление венец маховика с бендиксом. Вся работа базируется на принципах элетромагнетизма. Сердечник, который выполнен как полая трубка, внутри которой расположен якорь, оснащен обмоткой в виде проволоки. Ток в катушке создает электромагнитное поле, в результате появления которого происходит вхождение якоря в сердечник. После того как ток перестает подаваться, якорь может двигаться свободно.
В состав втягивающего реле стартера входят: корпус; магнит с обмотками; якорь; контакты; возвращающая пружина. Магнит в реле выполнен в виде пары катушек – втягивающей и удерживающей. Втягивающая катушка реле подключена к электрическому мотору и клемме управления, а вот удерживающая подключена к выводу управления и контактирует с корпусом. Когда на контакт управления подается питание, в катушке возникает магнитная индукция, что приводит к появлению магнитного поля. В результате этого якорь сжимает возвратную пружину. В этот же момент происходит вращение бендикса, который соединяет стартер с автомобильной АКБ. В то время, когда контакты замыкаются, втягивающая обмотка получает питание от клеммы «+», останавливается выработка тока на катушке, однако на якорь воздействует поле удерживающей катушки, поэтому он остается внутри. Когда силовой агрегат автомобиля запускается, происходит отключение питания, из-за чего якорь возвращается в изначальное положение под действием возвратной пружины. Происходит размыкание контактов, из-за чего бендикс может выйти из зацепления.
Распространенные поломки втягивающего реле
Основные причины выхода из строя втягивающего реле стартера следующие: Физический износ. Выгорание контактных пластин. Разрушение компонентов. Сгорание обмотки. Как определить, что втягивающее реле вышло из строя:
Двигатель запускается, но стартер не хочет отключаться, постоянно вращаясь. В это время вы слышите характерное жужжание. Стартер вращается после запуска, однако не может запустить двигатель. Когда ключ в замке зажигания поворачивается в изначальное положение, слышен щелчок включения стартера, но вращаться он не хочет. Как проверить втягивающее реле стартера Как уже упоминалось выше, работа втягивающего реле, а также самого стартера основывается на принципе электромагнетизма. Когда напряжение подается на обмотки, реле воздействует на якорь. Он, в свою очередь, изменяет положение шестерни бендикса, чтобы она зацепилась с венцом маховика. В это же время замыкаются контакты, обеспечивающие подачу напряжения на обмотки стартера. Для того чтобы двигатель автомобиля запустился, всё это должно произойти очень быстро. Статья была опубликована в паблике Машины. Если хотя бы один из элементов работает неправильно, завести автомобиль вы не сможете. Для проверки реле стартера вовсе не нужно снимать данный элемент с автомобиля. Эксперты советуют замкнуть контактные болты, расположенные на задней части реле, воспользовавшись куском провода либо металла. В результате этого вы обеспечите подачу тока на обмотки стартера. Если это привело к вращению стартера, можно прийти к выводу, что стартер работает нормально, а проблема кроется в самом реле. Если же втягивающее щелкает стартер не крутит, это свидетельствует о том, что реле, вероятно, рабочее, а причину поломки надо искать непосредственно в стартере.
Ремонт втягивающего реле стартера
Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое. Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. vk.com/cars.best Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.
Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.
Ремонт втягивающего реле стартера
Всем доброго времени суток!
Хочу поделиться с вами моими поделками в пределах ремонта втягивающего реле. Симптомы проявились следующие: при включении зажигания были слышны только щелчки втягивающего реле стартера, а сам стартер крутиться отказывался. Без каких либо версий стал снимать стартер. Так как машина стоит во дворе, гаража нет, пока работал успел пообщаться практически со всеми автомобилистами нашего двора. Причина стала понемногу проясняться. Возможные причины были выделены следующие: а) обрыв обмотки стартера; б) износ так называемых пятаков. Короче снял я стартер, вытащил его из под капота за три раза, сразу не понял как его целиком вытащить. Покурив интернет, на сайте Драйв2 нашел запись умельца который смог отремонтировать втягивающее реле. По его технологии и начал разбирать втягивающее реле.
Когда стартер был уже на месте, стал прикручивать плюсовой провод и…ломается та самая черная крышечка! №»%:;%:»;№%* Эмоции бьют через край. Снимаю стартер, вытаскиваю его из-под капота уже целиком. Научился. При осмотре выясняется, что крышка реле выломалась с тем самым болтом куда я прикручивал плюсовой провод. Таааак, что делать? Была приобретена крышка втягивающего реле от ВАЗ-2107. Думал из нее выточить. Так же купил эпоксидку. Присмотревшись к крышке от ВАЗа, понял, что ету крышечку я буду долго вытачивать, зато там были нужные мне медные болты, УРА! На эпоксидку собрал все части родной крышки и стал ваять ее из бинта и эпоксидной же смолы.

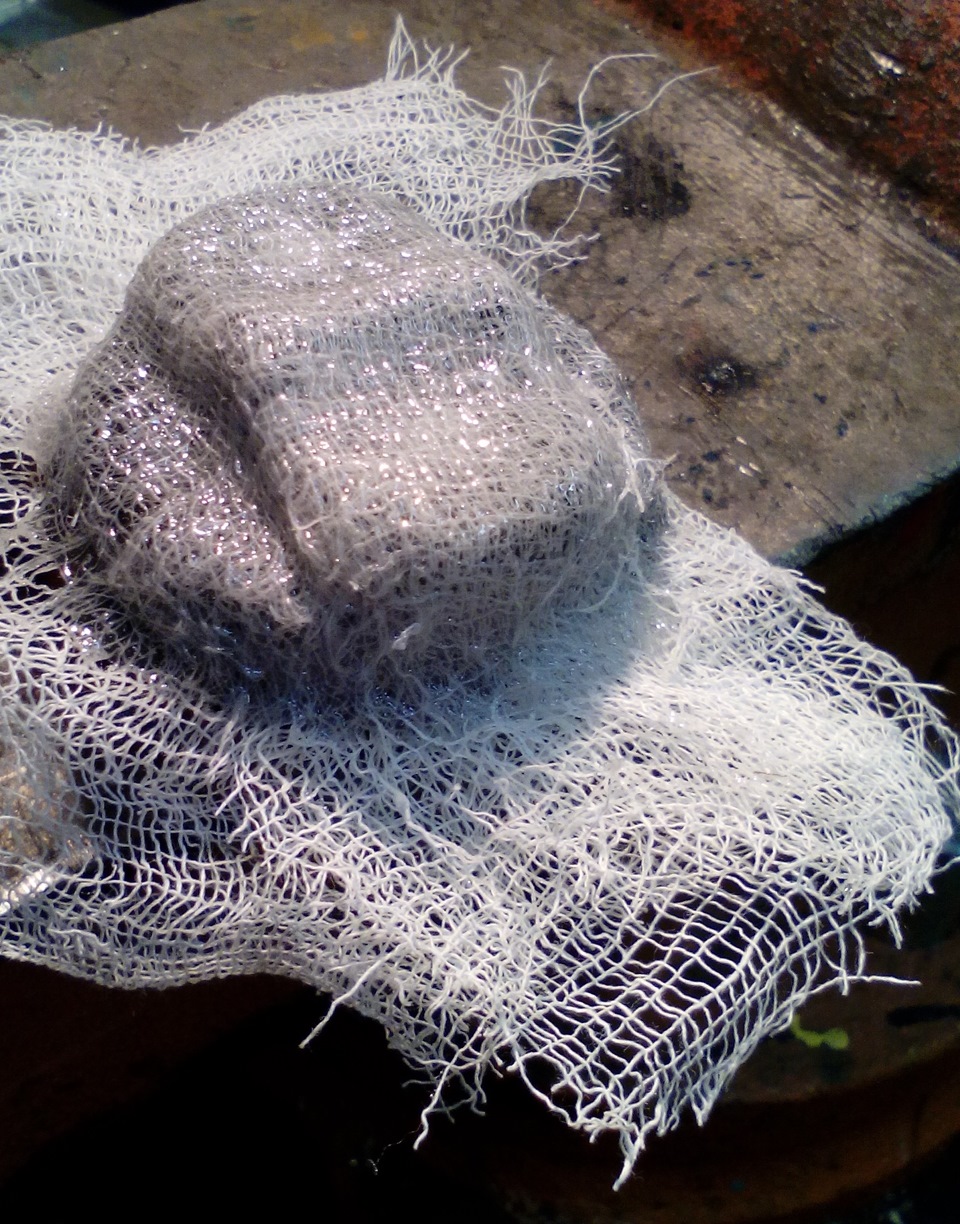

Наложив несколько слоев бинта и пропитав их смолой затолкал все это в духовку для скорейшего эффекта. Когда крышка высохла, доработал ее напильником и собрал втягивающее реле попутно подгоняя все детали приобретенные в магазине. Затем бинт, эпоксидная смола, духовка и вот что получилось
Поставил стартер на машину сегодня. Сделал несколько пробных пусков, вроде без замечаний. Поездил с остановками в пределах своей деревни, также с остановками и запусками двигателя. Пока нормально. Спасибо за внимание. Коментарии, замечания и предложения приветствуются. За сим разрешите откланяться.
Как отремонтировать втягивающее реле стартера?
Запуск двигателя автомобиля происходит посредством работы втягивающего реле. Благодаря ему специальный маховик присоединяется к двигателю, запускает его, затем возвращается на место. Неисправность этой детали может привести к тому, что мотор не заведётся.
Особенности устройства втягивающего реле
Для того чтобы самостоятельно починить любую деталь в автомобиле, надо понимать, как она устроена. Это даст представление о том, какие элементы есть внутри, как они работают, и соответственно, как к ним добраться для ремонта.
Втягивающее реле – это капсула, внутри которой установлен электрический магнит, возвратная пружина и стержень. Магнит состоит из двух обмоток: втягивающего сердечника, и удерживающей его в определённом положении обмотки. Именно их работа двигает и фиксирует сердечник внутри механизма.
Как только происходит поворот ключа при заводе двигателя, от аккумулятора происходит подача электричества на обмотки, которые выполняют функцию втягивания. Вследствие этого, вокруг сердечника появляется электромагнитное поле, которое приводит его в движение. Одновременно сжимается возвратная пружина, которая потом вернёт его в исходное положение. Совместно с этими движениями происходит присоединение противоположного конца детали к маховику. За счёт этого, шестерёнка, соединённая с бендиксом, соединяется с маховиком и передаёт ему движение.
В результате всех этих манипуляций происходит старт двигателя. После чего механизм отключает внутри себя электрический ток, и возвращает все свои детали в исходное положение. Только сердечник остаётся в исходном положении благодаря одной из обмоток.
Справка. Существуют реле только с одной обмоткой, обладающей функцией втягивания. Но такие детали не распространены из-за того, что потребляют много электричества, и как следствие, быстрее сажают аккумулятор.
Признаки и причины выхода из строя реле
Если реле сломалось, то об этом расскажут следующие признаки:
Если наблюдается хотя бы один из этих признаков, то это повод насторожиться. Реле может скоро сломаться. Причин, по которым это происходит несколько:
Понимая причины по которым реле выходит из строя, ремонт займёт меньше времени, т.к. сразу понятно где искать неисправность.
Какой вид реле подлежит ремонту?
В автомобиле может быть установлен один из двух типов реле: разборное и неразборное. Если в машине второй тип реле, то починить его своими руками не всегда получится.
Неразборное реле можно починить только в том случае, если пригорели контактные пластины. В случае если испортилась одна из обмоток или в них произошло короткое замыкание, то починить его уже не удастся – только замена детали.
Важно! В случае самостоятельного ремонта, при изъятии реле, рекомендуется пометить клеммы, для того чтобы не перепутать их при установке механизма на место. Также не лишним будет зачистить и обезжирить контакты на реле и стартере.
Как проверить втягивающее реле стартера?
При проверке реле, в первую очередь нужно посмотреть: не нарушена ли проводка, соединяющая его со стартером. Делается это просто: смотрим визуально и ищем места разрывов. Затем, пробуем завести двигатель, если произошёл звук срабатывания – с проводами всё в порядке.
Бывают случаи, что при повороте ключа раздаётся щелчок, но отсутствует вращение стартера – значит подгорели контактные пластины. Проверить это можно подав напряжение на двигатель автомобиля, минуя реле. В этом случае клеммы реле отсоединяются от замка. Затем отвёрткой надо замкнуть клеммы, расположенные на батарее и на стартере. Если началось вращение, то неполадки во втягивающем устройстве.
Есть еще способ провести проверку стартера. Делается это следующим образом:
Как провести ремонт реле своими руками?
Для самостоятельного ремонта понадобится следующее:
Начинать разборку реле нужно с извлечения сердечника. Затем откручиваются два винта. Они держат крышку, под которой расположены контакты катушек.
Внимание! Ни в коем случае нельзя дёргать крышку. Если это сделать, то оборвутся провода, которые соединены с контактами. Сперва их нужно отсоединить с помощью паяльника. Чтобы получить доступ к контактным пластинам, достаточно отсоединить один провод.
После того как провода отсоединены, нужно открутить ещё два винта, и извлечь пластины, которые ими удерживались. Если на них появился нагар, то он счищается с помощью шлифовальной шкурки. Ею также необходимо обработать и места креплений в самой детали. Это можно сделать и отвёрткой, если шкуркой туда не добраться. По завершении всех этих действий деталь собирается обратно.
Этот алгоритм применяет как для неразборных, так и для разборных деталей. Разница заключается в необходимости дополнительно вывинтить длинные болты, чтобы получить доступ к внутренностям детали.
Само по себе реле стартера не является сложным механизмом. При этом его поломка не позволит завести двигатель автомобиля, и как следствие использовать его. Способы его проверки и ремонта не являются сложными процедурами, требующими специального образования и навыков. Главное при его ремонте и проверке, чтобы всё необходимое было под рукой.
В случае, если в автомобиле установлено неразборное реле, рекомендуется не тратить время на попытки его реанимировать, а сразу заказать через интернет, или купить на рынке новую деталь. Так можно сэкономить, в первую очередь, время. Это связано с тем, что даже если его удастся отремонтировать, оно прослужит меньше новой детали, и всё равно придётся его менять. Лучше это сделать сразу.
Втягивающее реле стартера – проверка и ремонт
Втягивающее реле стартера подает ток на мотор стартера, а также выталкивает бендикс. Это значит, что в тот момент, когда стартер начинает вращаться, его бендикс выталкивается. По сути, разобраться в работе стартера несложно. Сегодня мы поможем вам понять, как работает втягивающее реле, как проверять данный элемент и ремонтировать его.
Устройство втягивающего реле и принцип функционирования
В стартере втягивающее реле вводит в зацепление венец маховика с бендиксом. Вся работа базируется на принципах элетромагнетизма. Сердечник, который выполнен как полая трубка, внутри которой расположен якорь, оснащен обмоткой в виде проволоки. Ток в катушке создает электромагнитное поле, в результате появления которого происходит вхождение якоря в сердечник. После того как ток перестает подаваться, якорь может двигаться свободно.
В состав втягивающего реле стартера входят: корпус; магнит с обмотками; якорь; контакты; возвращающая пружина. Магнит в реле выполнен в виде пары катушек – втягивающей и удерживающей. Втягивающая катушка реле подключена к электрическому мотору и клемме управления, а вот удерживающая подключена к выводу управления и контактирует с корпусом. Когда на контакт управления подается питание, в катушке возникает магнитная индукция, что приводит к появлению магнитного поля. В результате этого якорь сжимает возвратную пружину. В этот же момент происходит вращение бендикса, который соединяет стартер с автомобильной АКБ. В то время, когда контакты замыкаются, втягивающая обмотка получает питание от клеммы «+», останавливается выработка тока на катушке, однако на якорь воздействует поле удерживающей катушки, поэтому он остается внутри. Когда силовой агрегат автомобиля запускается, происходит отключение питания, из-за чего якорь возвращается в изначальное положение под действием возвратной пружины. Происходит размыкание контактов, из-за чего бендикс может выйти из зацепления.
Распространенные поломки втягивающего реле
Основные причины выхода из строя втягивающего реле стартера следующие: Физический износ. Выгорание контактных пластин. Разрушение компонентов. Сгорание обмотки. Как определить, что втягивающее реле вышло из строя:
Двигатель запускается, но стартер не хочет отключаться, постоянно вращаясь. В это время вы слышите характерное жужжание. Стартер вращается после запуска, однако не может запустить двигатель. Когда ключ в замке зажигания поворачивается в изначальное положение, слышен щелчок включения стартера, но вращаться он не хочет. Как проверить втягивающее реле стартера Как уже упоминалось выше, работа втягивающего реле, а также самого стартера основывается на принципе электромагнетизма. Когда напряжение подается на обмотки, реле воздействует на якорь. Он, в свою очередь, изменяет положение шестерни бендикса, чтобы она зацепилась с венцом маховика. В это же время замыкаются контакты, обеспечивающие подачу напряжения на обмотки стартера. Для того чтобы двигатель автомобиля запустился, всё это должно произойти очень быстро. Если хотя бы один из элементов работает неправильно, завести автомобиль вы не сможете. Для проверки реле стартера вовсе не нужно снимать данный элемент с автомобиля. Эксперты советуют замкнуть контактные болты, расположенные на задней части реле, воспользовавшись куском провода либо металла. В результате этого вы обеспечите подачу тока на обмотки стартера. Если это привело к вращению стартера, можно прийти к выводу, что стартер работает нормально, а проблема кроется в самом реле. Если же втягивающее щелкает стартер не крутит, это свидетельствует о том, что реле, вероятно, рабочее, а причину поломки надо искать непосредственно в стартере.
Ремонт втягивающего реле стартера
Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое. Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.
Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.
