Как восстановить муфту компрессора кондиционера

Восстановление муфты кондиционера (ремонт компрессора)

Имел неприятность — кондиционер перестал создавать холодный воздух, тока то что за бортом и теплее.
Так как с покупки хладагент не добавлял — съездил и проверил. Слили, профильтровали, долили около 300 грамм. Отдал 20 баксов. Стал думать дальше.
Дабы не мучать читателей, и благодаря другим первопроходцам, вычислил — что скорее всего виновата электромагнитная муфта (алгоритм диагностики исправности кондиционера смотрите в конце — это выстраданная последовательность действий).
Итак (делалось всё на травке, так что не обессудьте, крутых приспособ не будет):
снимаем переднее правое колесо, снимаем либо отодвигаем защиту арки

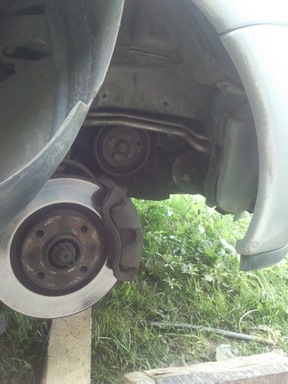

вот он шкив, который надо разделить на составные части, причем снимать компрессор для этого вовсе не обязательно:

Затем освободил ремень вспомогательного оборудования, соорудив рычаг из поленца, доски и арматурины

Оперев ту же арматурину на доску, упёр её в заклепку на прижимном диске компрессора, и ослабил гайку. Открутил её.

После снятия диска надо удалить стопорное кольцо шкива.

Снять шкив (он идёт с подшипником, снимать аккуратно). Там еще одно стопорное кольцо, которое держит нужную нам катушку. Удаляем кольцо, снимаем катушку, отогнув скобу, которая фиксирует проводку.

Укладываем катушку на досточку или верстак, находим на эпоксидке бугорок (обычно он ровно на другой стороне кольца от входящих проводков), аккуратно, лучше куском старой отвертки, сбиваем эпоксидку, пока не доберемся до сдохшего термопредохранителя. Кусочком провода восстанавливаем цепь.

Заливаем всё эпоксидкой, в уровень, чтобы потом не цеплялся вращающийся шкив.
Пока сохнет эпоксидка, шкуркой снимает налет ржавчины с взаимноприлегающих при работе поверхностей прижимного диска и шкива, толстый слой ржавчины ухудшает прижим, сильно толстый приведет к постоянному зацепу между диском и шкивом. Компрессор будет невольно молотить без остановок.
Собираем всё назад. Ремень на место. Заводим двигатель, включаем кондей — под капотом знакомо клацает и холод пошёл!

Итого: 3 бакса на эпоксидку, 20 баксов можно не считать — хладагента хватало.

Итак, алгоритм:
если авто заведено, кондиционер активирован, но воздух дует не холодный, то, не глуша авто, заглядываем под него снизу и смотрим на тот самый прижимной диск.
1. Если ремень вспомогательного оборудования крутит шкив компрессора, но при этом сам диск с ним вместе не крутится, то по какой-то причине не срабатывает электромагнитная муфта. Принцип работы точно как в стартере, только тут длительно включенное втягивающее. Задача дальше — найти разъем питания компрессора (он обычно прямо на нем или возле него) и прозвонить. Если не звонится — разрыв цепи — снимать и восстанавливать цепь. Если звонится и сопротивление не 0, а несколько ом, то мерять приходящее на разъем напряжение. Если его нет — искать сдохший предохранитель, или перетертый провод, или к электрику.
2. Если всё крутится, то цепи компрессора в порядке, и тогда под капотом находим заправочные фишки кондиционера, на руки одеваем толстые перчатки, одной перчаткой прикрывая фишку, второй рукой коротко тыкаем внутрь каждой фишки по 2-3 раза (принцип стравливания воздуха из нипеля). Каждый ПШИК должен быть резкий, даже мощный и плотный, как на правильно накачанном колесе. Если нет — на заправку, с поиском утечки.
3. Если пункты 1 и 2 показали исправность и наличие хладагента, то смотреть датчики давления и температуры. На эту тему описаний плясок с бубном достаточно.
Ну, как то так.

Источник

Ремонт муфты кондиционера на двигателе 2,0

Собственно никак не доходили руки до того чтобы отремонтировать свой кондей, но все к концу лета, когда он оказался не нужным я сделал это. Так же долго не доходили руки написать эту инструкцию, но в целях экономии ваших денег я все же выкроил время чтобы сбереч ваши потраченные в пустую деньги. Все очень просто и бюджетно, от вас только желание и руки.
Для большей наглядности делал фото на телефон, так что качество фоток не очень, но все равно приятнее и понятнее чем при их полном отсутствии.
1. Домкратим морду авто, ту ее часть что справа
2. Снимаем переднее правое колесо, эту процедуру будет необходимо проделать в любом случае
3. За колесом мы видим защитный кожух, который прикрывает сам компрессор, он держится на 2-х болтах и одной пластиковой клипсе + снизу к защите крепление болтом в одном месте. В подробности размеров головок болтов углубляться не буду, думаю сами подберете нужный ключ.

4. Перед нами открывается весь компрессор кондиционера, шестигранником для внутренних головок откручиваем болт, при этом придерживаем прижимную пластину за одну из трех выпуклостей. Идеальный вариант поставить в распорку отвертку как нарисовано на фото. Если вдруг сорвали болт, то не беда можно высвердить остаток как сделал я и купить новый.

5. После этой процедуры в руках у нас окажется прижимная пластина, та самая которая примагничивается при включении кондиционера. На фото вы видите в каком состоянии она надодится, и из-за такого налета ржавчини она может не притягиваться или проскальзывать. Поэтому после того как вы ее снимите обязательно пройдитесь по ней шкуркой до зеркального блеска! Это необходимо!

6. После этих манипуляций откручиваем защиту если такая имеется и спускаемся в яму. Оттуда мы видим что на компрессоре стоит защитная пластина. Откручиваем 4 обозначенных на фото болта, в следствии чего защиту вы снимите полностью, а сам компрессор повиснет на трубках для фриона. Это нам необходимо для того чтобы снять ремень! После снятия ремня можете наживить компрессор парочкой болтов.

7. Вот перед нами уже снятый ремень, теперь на шкифе с помошью круглогубцев снимаем стопорное кольцо, которое необходимо снять чтобы добраться до муфты.

8. Снимаем круглую хрень название которой я не знаю

9. И вот нашему взору открывается та самая виновница всех наших бед — муфта компрессора кондиционера! Опять же со шкифа с помошью круглогубцев снимаем стопорное кольцо чтобы была возможность снять саму муфту, б** этого отсоединяем провод подходяший к ней

——-Дальше у нас идет работа с муфтой, а точнее ее реанимация!
10. Находим на муфте выпуклую часть, тут и находится термоплавкий предохранитель который перегорел, выковыриваем его и на его место впаиваем НЕ тонкую проволочку медную, после чего все это дело заливаем эпоксидкой.

Все муфта готова, необходимо только дать ей время высохнуть.
11. Ранее я упоминал о регулировочных кольцах которые нельзя терять, они необходимы для регулирования величины зазора прижимной пластины, вот они в отчищенном состоянии. Они ОЧЕНЬ тоненькие, аналогов вы не найдете, поэтому не вздумайте потерять.

12. Вот так вым необходимо зачистить ваши заржавевшие прижимную пластину и п=колесо на шкифе. Сраните что было до и что стало после

13. Собираем все в обратном порядке, и вот наступает момент когда нам и понадобятся эти регулировочные шайбы. С их помошью вам необходимо выставить зазор между прижимной пластиной и вторым отчищенным кругом. Расстояние между ними должно быть от 0,3 до 0,5 мм! Если будет больше пластина тупо не притянется, вплотную тоже будет работать некорректно.

Ну вот и все, мои мучения по написанию данного текста и вставлению картинок наконец то закончены, а ваши труды только начнутся после прочтения этого мануала. Извиняюсь если есть ошибки, но время позднее, а написание муторное.
Надеюсь вышеизложенно поможет людям у которых есть руки и тем кто не хочет обогощать дядю. Купите лучше на сэкономленные деньги детям мороженное или сводите девушку в кино))

Источник

Ремонт муфты кондиционера Nissan X-Trail T31 2,5L вариатор (2013 г.в.) своими руками.

Пишу ради того, а мало ли кому то пригодится!
Итак, довелось мне на той недельке повозиться с папиным Nissan-ом. Поступила от него жалоба, но то что не работает кондей. Посоветовал ему сперва сгонять в сервис, проверить систему. Так и сделал, фрион на месте, система не стравлена. Ну ладно, говорю, посмотрю. Зная что у Трейлов есть такая болячка, при которой примерно на пробеге после 100 ткм горит некий предохранитель (конденсатор), который впаян в обмотку магнитной муфты кондея. Он предохраняет обмотку муфты от перегорания. Ну это так по простому. Короче, в любом случае надо было понять, обрыв цепи на самой муфте или сдох кондей. Примерно прикинув по ценникам, что по чем, я конечно подахерел! Кондей в сборе на него (оригинал «Valeo») стартует от 83000 рублей — вот партнамбер кому надо
92600JG30A. Новая муфта оригинал от 24700 руб, но можно на просторах инета найти китайскую от 9 т.руб., но сколько она проходит тоже не известно. Вот партнамбер муфты — 92660JA00A.
Для определения обрыва цепи, надо эту самую цепь прозвонить, тобишь замерить сопротивление цепи прибором (прибор, в простонародии Ц-шка имелся в наличие). Решил начать с муфты. Но добираться до клемника который расположен на компрессоре через капот не удобно. Поехал к свояку в гараж.
Приступаем!
Муфту решено было снять, проверить эл.цепь, состояние подшипника и поверхности магнитной муфты в зоне примагничивания, за 100 с лишним тыр км пробега фиг знает что там вообще!))

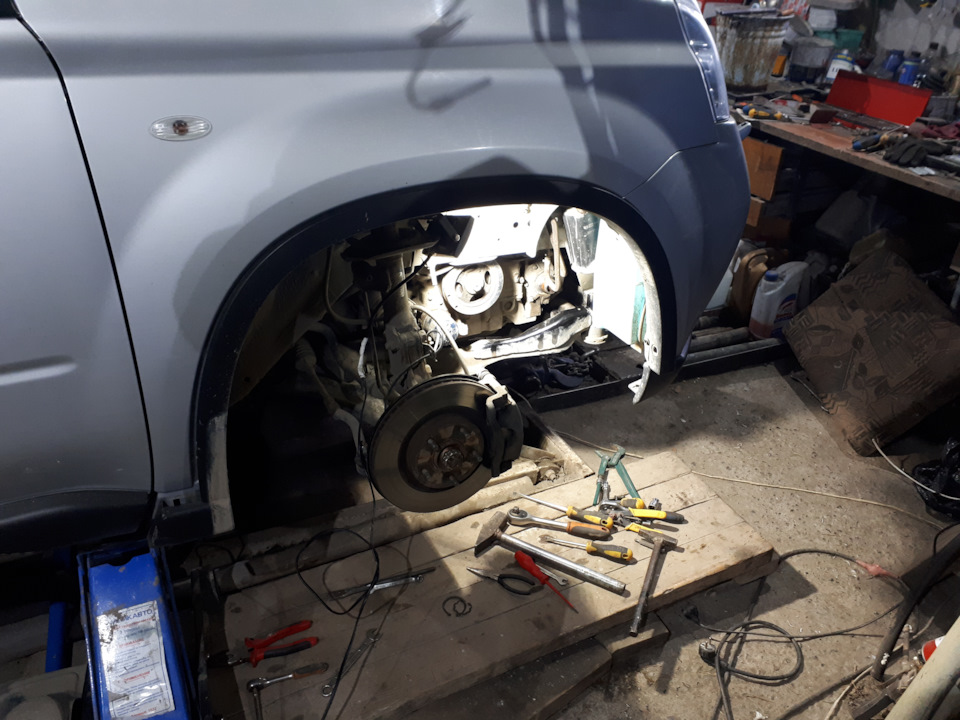

Для доступа к муфте компрессора, сам компрессор снимать не нужно, можно добраться со стороны правого переднего колеса, где все ремни навесного оборудования.
Итак, для начала скинул минусовую клемму с АКБ (техника безопасности ептЬ). Ставим машину на ручник, домкратим и снимаем правое переднее колесо. Удаляем все крепежные фиксаторы на подкрылке и защитной шторке за колесом, закрывающее ремни навесного. Так же откручиваем брызговик, на нем все винты видно, там под «звезду» спереди под крылом и снизу под днищем, так же винты спереди под бампером 3 штуки, держат переднюю часть подкрылка. Аккуратно снимаем облицовочную дугу на крыле, она на пистонах, пистоны можно поджать за крылом с внутренней стороны, чтобы не ломать пластик (но это уже после снятия подкрылка). Там все по ходу видно и достаточно вменяемо.

Видим муфту кондея со шкивом и ремнем компрессора. Берем ключ на 14, накидываем на болт натяжного ролика и отводим ролик в противоположную сторону натяжения. Освобождаем ремень и скидываем его со шкива компрессора. Прижимная пластина на муфте держится на болте резьбой на 6 под внутренний шестигранник на 5. В самом центре, его видно. Его я открутить не смогу, затянут был очень туго. Прижимную пластину держал разводным ключем за лепестки. Шестигранник на болте в итоге провернуло. Нашли со свояком болт под обычный накидной ключ на 10 и приварили его к башке родного болта полуавтоматом. После того как все остыло принялись откручивать. В итоге болт поддался, его на выброс сразу. болт этот по итогу вкручен в вал ротора компрессора. Все, болт удалили, сразу нашли такой же по длине но только под ключ на 10.
Далее снимается прижимная пластина, она аккуратно подцепляется отверточкой и выдергивается наружу, тут следим при этом за тем чтобы не потерять регулировочные шайбы, которые вставлены в муфту прижимной пластины и регулируют зазор муфты, чтобы был свободный ход при не работающем кондее. Короче без них нельзя!

Под этой пластиной стоит шкив ременного привода, он надет на вал и крепится стопорным кольцом, кольцо вынимаем и снимаем шкив. Дальше идет магнитное кольцо муфты, тоже на стопорном кольце, эта и есть та обмотка, которую мы будем ремонтировать. Муфту в сборе сняли, берем прибор и замеряем сопротивление обмотки через два контакта в разъеме муфты, он подключен на корпусе компрессора, не забываем его расцепить. У меня обмотка не прозванивалась. Что собственно и предполагало в ней обрыв цепи обмотки. Предположительно виновником и был тот самый предохранитель. Он залит в муфте эпоксидкой. Визуально его на обмотке видно. Надо пробовать перепаивать. Для начала этот конденсатор надо достать. Для этого грел место установки его в обмотке строительным феном, помом аккуратно подковырнул его отверточкой, вызволил из плена эпоксидной смолы.
