Разборка раздаточной коробки 2123, 2121, 2131 ( Часть II )
По боковым крышкам собственно ничего сложного нет. По задней крышке. Снимаем стопорно кольцо.
И со стороны резьбы выколоткой из мягкого металла выбиваем вал вместе с подшипником. Сам подшипник я ставил в тиски и бил по валу. Либо если есть съемник.

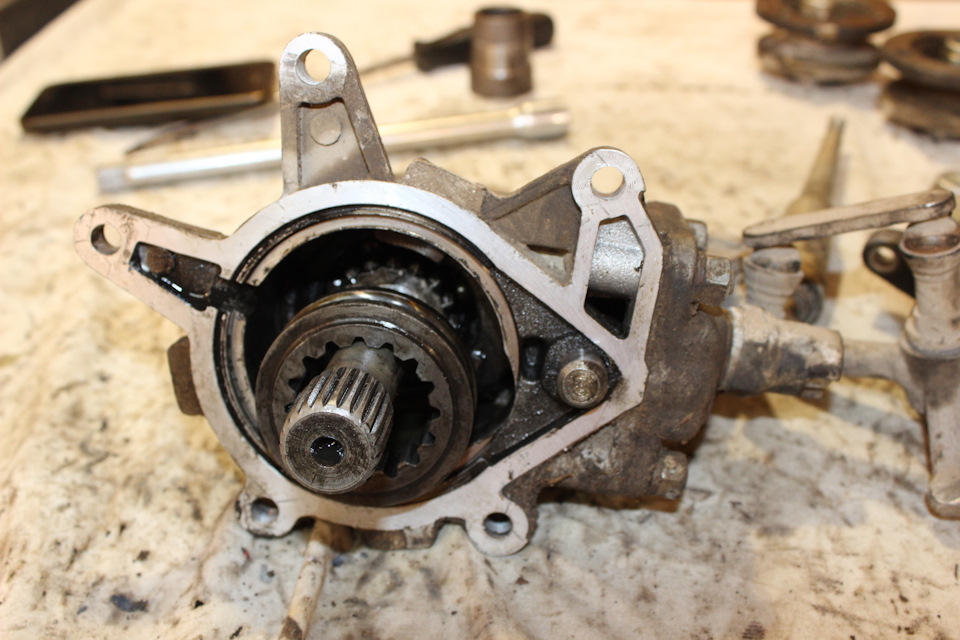

По передней крышке немножко побольше манипуляций. Также снимаем стопороное кольцо. Вытаскиваем муфту блокировки дифференциала.

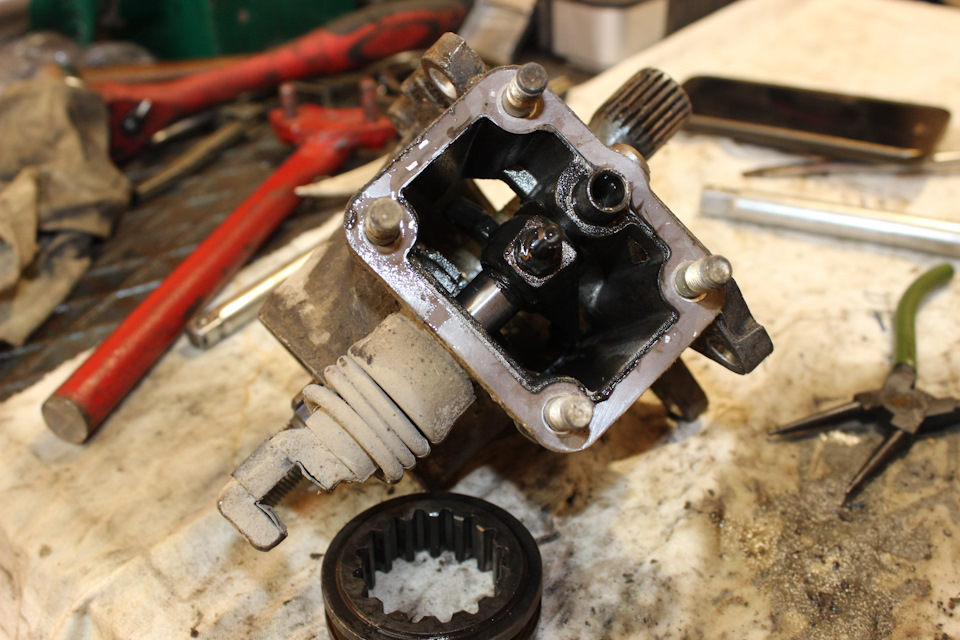

Ключом на 13 откручиваем 4 гайки крышки с рычагами переключения.

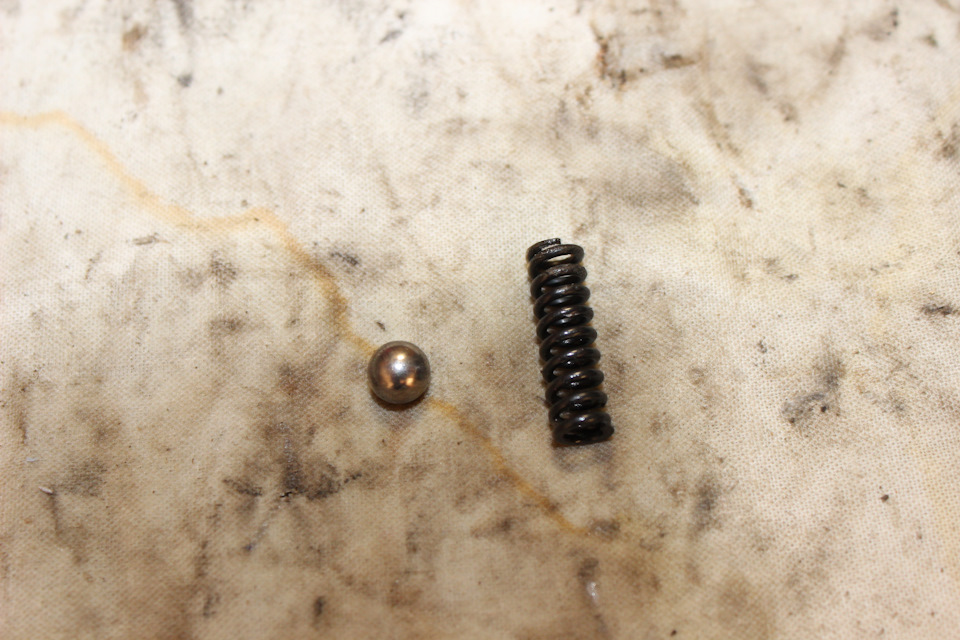

Вынимаем крышку не резко. Там будет стоять шарик и пружинка.

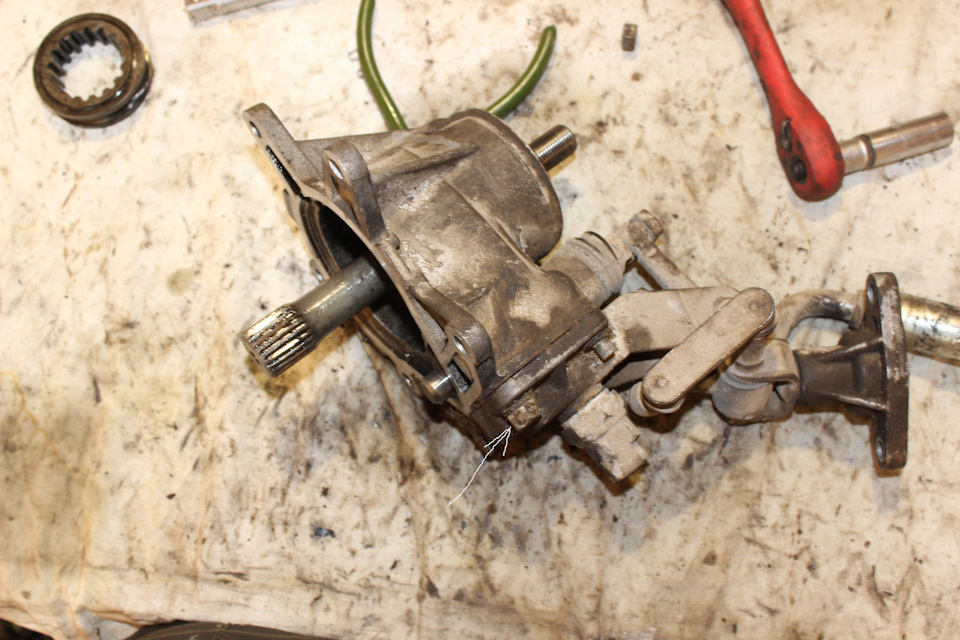

Теперь ключом на 10 откручиваем стопорный болт вилки муфты блокировки дифференциала.
Вынимаем шток.И тем же образом что и с задней крышкой выбиваем вал. А затем и подшипник вала.
Так же с ведущего, промежуточного и вала дифференциала также спрессовываем подшипники. Вторая часть подошла к концу. Раздатка разобрана.
Разборка раздаточной коробки 2123, 2121, 2131 ( Часть I )
Пока на коробку передач шли детали, решил время не терять и перетрусить раздаточную коробку. Менять будем только подшипники. Коробка работала нормально. Никаких проблем в работе не было.И все также по совету Макса под ником maxfactorvip, вставить вместо шариковых роликовые подшипники 692306
В автомобиле УАЗ с косозубыми шестернями применяються именно эти подшипники. Пример старого и нового
образца раздатки.
Выходит конечно подороже, чем на шариковых, но если делаешь для себя, то делай максимально возможно. Так как автомобиль конец 8 года, стоят в крышках раздатки однорядные подшипники. Решено было либо менять крышки, либо через токаря делать рубашки для подшипников и вставлять. Дешевле конечно с токарем договориться, но с практичной стороны купить новые крышки. Если из строя выйдет подшипник сразу его и поставить, а не бегать по новой и токарю. С раздаткой в плане заказов деталей получилась та же песня что и с кпп. Об этом в плане сборки буду рассказывать. Приступаем к разборке.
За часик до того как начал разбирать, щеткой по металлу очистил резьбы шпилек от грязи и залил цинкарем.
Часик откисает. Время много не занимает, а помогает эта жижа отлично. Сливаем масло с раздатки.
Из старого фланца изготовил ключик, чтоб удерживать его от проворачивания. Очень полезная вещь. И для мостов пригодна, и для коробок. Стопорим фланцы и срываем гайки. Я это сделал еще когда раздатка висела на машине. Держать ее не нужно было. Затягивал полностью гайки так же когда была установлена на машине коробка.
Головкой на 13 откручиваем вкруг все гайки.
С обратной стороны раздатки все аналогично. Гайка фланца.
Откручиваем головкой на 10 верхнюю крышку раздатки.
Далее откручиваем спецболт на 10 штока вилки. Затем аккуратным движением вытаскиваем шток с посадочного места. Будьте аккуратны. Там стоит шарик с пружинкой. Шарик может вылететь далеко и надолго))) Проще пальцами закупорить все отверстия и вытаскивать шток. Шарик упадет в корпус раздатки. Нам же все-равно ее разбирать.
Далее вытаскиваем вилку вместе с втулкой ограничительной.
Для срыва гаек ведущего вала и промежуточного используем фланец и наш ключ.
Откручиваем оставшиеся 3 гайки крепления крышки к корпусу. Не забываем про стопорное кольцо
подшипника дифференциала.
Вытаскиваем стопорные кольца на подшипниках с другой стороны раздатки и вынимаем валы.
Осталось раскидать крышки боковые и раздатка разобрана. В следующей главе кину пару фоток по разборке крышек и новых деталях.
Переборка раздатки
Здравствуйте, решил перебрать раздатку.
Делалось все полностью самостоятельно, по этой инструкции Ссылка на инструкцию
из сложного было:
открутить фланцы рк и после снятия задней крышки, открутить гайки ведущего и промежуточного валов.
Так же без спец инструмента довольно тяжело снимались пружинные кольца с отверстиями
Замененные детали в рк:
1. Подшипники (ремкомплект 8 шт)
2. Сальники 3 шт (2 одного направления и 1 другого)
3. Фланцы (я писал что грязезащитные кольца у меня звенели)
4. Ведущий вал (был довольно сильно стерт)
5. Оказывается эту раздатку уже разбирали, и не закрутили болт в ведущую шестерню дифференциала
Вот этот болт у меня отсутствовал, из-за чего и шли вибрации на 50 км/ч
6. Прокладки, несколько гаек и гроверов.
7. Масло
Собрал, и собравшись устанавливать осмотрел промежуточный вал между рк и кпп.
Было решено заменить его и фланец кпп до кучи вместе с сальником кпп.
В данный момент пропали вибрации на 50 км/ч, пропали вибрации на 90+ км/ч (2 причина лечится центровкой)
Первое ТО + перебор раздатки + 3 опора раздатки НИВА 2121
Первое что нужно сделать с новой машиной это её перебрать.
Поменять все жидкости, расходники, и починить всё что плохо сделано.
Результат ТО меня не особо порадовал, т.к. в этом машине есть всего 2 вещи в которые не нужно лезть. Это кузов и коробка:)))) ВСЁ все остальное нужно делать!
Ну да ладно, чего еще я мог ждать от 27-летней машины:))))
В общем поменял все
— масла,
— фильтра,
— антифриз,
— пару крестовин,
— все амортизаторы,
— ступицу левую переднюю,
— пыльники,
— сальники,
— перебрал раздатку,
— вывел сапуны заднего моста и раздатки под капот.
На всё — провсё ушло 20 000 рублей. 12 000 запчасти 8 000 работа.
С раздаткой вообще интересный случай:) подшипники в хлам, масло вообще как жиле.
Короче делать! а раз делать то делать хорошо. Подшипники ставить 2-х рядные. А раз менять на 2-х рядные то и крышки менять переднюю и заднюю. Лучшее враг хорошего, но решил поменять:) А раз всё сняли, то заодно и 3-ю опору сделал.
На десерт оставил мосты (когда блокировку буду ставить, тогда их сделаю, а делать есть что:)
И совсем на десерт капиталка движки:))) (работает ровно, хорошо, но масло выдавливает жуть как, пока поезжу, гляну как будут себя вести)
Ремонт раздатки на Ниве 21213, как отцентровать, регулировка своими руками
Местоположение и функции раздаточной коробки
Расположение раздаточной коробки в автомобиле Нива 21213
Раздаточная коробка занимает промежуточное положение в трансмиссии автомобиля между коробкой передач и карданным валом. Она имеет собственный корпус, в котором размещены её составные части.
Раздатка помогает реализовывать такие возможности внедорожника, как:
Возможные признаки неисправности
О нарушении нормальной работы раздаточной коробки ВАЗ-21213 можно предположить по следующим признакам:
Раздаточная коробка Нива 21213
Модель ВАЗ-21213 – легковой автомобиль повышенной проходимости с постоянным полным приводом и блокировкой дифференциала. Марка 21213 является рестайлинговой версией первого вазовского внедорожника ВАЗ-2121. РК Нивы 21213 имеет три передачи:
21213 комплектуется 4-ступенчатыми и 5-ступенчатыми коробками передач, и когда включена первая скорость раздатки, машина работает в стандартном режиме, передаточные числа в трансмиссии с 5-ст. КПП следующие:
При включении второго положения рычага раздаточной коробки (положение назад) передаточные числа меняются (понижаются):
По обычным дорогам на раздатке постоянно включена первая передача, рычаг управления раздаточной коробкой (понижающим редуктором) выдвинут вперед. Нейтральная передача РК разъединяет трансмиссию, и в таком положении автомобиль не едет, нейтраль есть также и в КПП.
Часто автомобилистами задается вопрос – зачем нужна нейтральная передача в раздаточной коробке. Нейтраль используется при подключении к трансмиссии дополнительных агрегатов, например, механической лебедки, в этом случае должна быть еще установлена коробка отбора мощности.
Самостоятельный ремонт раздатки на Ниве
В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.
Инструментарий
Как снять коробку с автомобиля
Кожух тоннеля нужно снять для получения доступа к люку рычагов раздатки
Рукоятки и чехлы всех рычагов аккуратно снимаются
Получаем доступ к внутренностям раздатки
Нужно снять с раздатки датчик, подключённый к спидометру
Карданные валы подходят к раздатке спереди и сзади
При снятии коробки главное — не переусердствовать
Установка, центрирование и регулировка
Центрирование демультипликатора можно делать разными способами. Классический вариант центровки заключается в том, что автомобиль устанавливается на подъёмник или смотровую яму, а все операции выполняют два человека, один из которых сидит за рулём. Процедура выполняется следующим образом:
Раздатку ставим в нейтральное положение, включаем 4-ю передачу МКПП
Для центровки демультипликатора ключом на 15 ослабляем крепления
Помощнику достаётся вся тяжесть работы по центровке, тут нужны сила и сноровка
Устройство раздаточной коробки ВАЗ Нива
Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.
Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:
Метод центровки
Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них. Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной. Также заранее следует подготовить инструмент. Если нет планов попутно производить замены других деталей, то вполне можно обойтись трещоткой и головкой ”13”. Во время работы помощник должен находиться в салоне.
Производится регулировка в следующем порядке:
Если вибрация сохраняется, то следует повторить процедуру.
Видео: Центровка раздатки Нивы без подъёмника
Ремонт и центровка раздаточного агрегата должны выполняться при условии наличия опыта и знания в области устройства и ремонта специфической трансмиссии машин с полным приводом. Центрировать демультипликатор нужно после каждой переустановки. О правильности положения коробки судят по наличию вибрации.
Устранение предпосылок
Сбивающаяся центровка раздатки происходит по причине не проработанной конструкции. Поэтому, многие народные мастера стремятся доработать крепление, чтобы не возиться раз в год с центровкой. Для этого применяется специальная рама. В последние годы ее можно приобрести в магазинах, но можно сделать и самостоятельно.
Плюсы такой доработки, следующие:
Для сборки подрамника вам потребуется труба с квадратным сечением. Некоторые используют уголок, но в таком случае конструкция получится менее прочной. Опорные пластины изготавливаются из листовой стали.
Перед сборкой следует спилить старые болты крепления раздатки. Теперь она будет устанавливаться на подрамник. Труба нарезается по размерам, и рама сваривается. После чего в поперечинах просверливаются отверстия под крепеж раздатки. Тут важно не ошибиться с размерами. Следующим этапом будет сборка крепления к кузову. К подрамнику привариваются опорные пластины из листовой стали. В ней сверлятся отверстия. После примерки нужно просверлить отверстия в полу автомобиля.
Для крепления следует использовать болты М12, а также толстые шайбы. После установки подрамника не забудьте обработать его антикоррозийным составом. Это позволит увеличить срок службы детали. Вот так, путем несложных манипуляций, можно избавиться от одной из болячек Нивы.
Заключение. Даже у отличных автомобилей имеются недостатки. Отечественный внедорожник Нива не исключение. При активной эксплуатации могут возникать вибрации, исходящие от трансмиссии. Вот тогда и возникает вопрос, как отцентровать раздатку на Ниве. На самом деле, эта работа не сложная, но имеются некоторые нюансы, которые лучше узнать до начала работы. Некоторые люди, зная такую особенность этого автомобиля, ставят подрамник, это позволяет значительно снизить шумность работы трансмиссии.
Раздаточная коробка Нивы. Способы устранения вибрации
От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.
1. Сальник; 2. Упорное кольцо переднего подшипника ведущего вала; 3. Крышка переднего подшипника; 4. Передний подшипник ведущего вала; 5. Передняя крышка раздаточной коробки; 6. Шестерня высшей передачи; 7. Ступица муфты включения передач; 8. Муфта включения передач; 9. Шестерня низшей передачи; 10. Картер раздаточной коробки; 11. Задний подшипник ведущего вала; 12. Ведущий вал; 13. Задняя крышка раздаточной коробки; 14. Промежуточный вал; 15. Задний подшипник промежуточного вала; 16. Задний подшипник корпуса дифференциала; 17. Установочное кольцо подшипника вала привода заднего моста; 18. Подшипник вала привода заднего моста; 19. Маслоотражатель сальника; 20. Фланец вала привода заднего моста; 21. Вал привода заднего моста; 22. Упорное кольцо подшипника; 23. Корпус дифференциала; 24. Шестерня привода заднего моста; 25. Сателлит; 26. Ось сателлитов; 27. Стопорное кольцо оси сателлитов; 28. Пружинная шайба; 29. Ведомая шестерня; 30. Стопорное кольцо подшипника корпуса дифференциала; 31. Муфта блокировки дифференциала; 32. Вал привода переднего моста; 33. Картер привода переднего моста; 34. Стопорное кольцо подшипника вала привода переднего моста; 35. Пружинная шайба подшипника дифференциала; 36. Передний подшипник корпуса дифференциала; 37. Ведомая шестерня привода спидометра; 38. Корпус привода спидометра; 39. Передний подшипник промежуточного вала; 40. Коробка передач; 41. Эластичная муфта; 42. Шарнир равных угловых скоростей; 43. Раздаточная коробка; 44. Регулировочные прокладки; 45. Кронштейн подвески раздаточной коробки; 46. Кронштейн задней подвески двигателя.
I. Включена высшая передача; II. Включена низшая передача; III. Включена низшая передача, дифференциал блокирован.
Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.
Устранение вибрации с помощью дополнительных крепежей

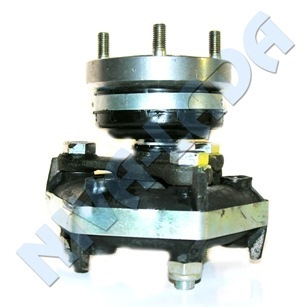

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:
Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.
Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:
Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.
Изучаем проблемы и способы ремонта.
Любому автовладельцу точно не нужно рассказывать – почему вой и гул – это плохо. Вибрация раздатки на Ниве на маленькой скорости – встречается довольно часто. Водитель, конечно, привыкает постепенно ко многим посторонним звукам в машине, но уровень шума достаточно высок, чтобы в поездке с пассажирами невозможно было поддерживать беседу. Из-за чрезмерного шумового загрязнения – поневоле придётся бороться с проблемой.
