Мех. РК под Dymos + КПП 5ст АДС #7.Полная разборка КПП
Если с раздаткой потребовалась полная переборка, то в КПП лезть уже не очень-то и хотелось. Поэтому в планах значилось завинтить шпильки и всё. Но руки снова зачесались. Есть сомнения, что купленная на AVITO КПП АДС 5ст новая, а если новая — всё равно есть сомнения, что она собрана качественно. Да и подшипников нормальных в новой РК я не увидел.
Обзавёлся инструментом — съемниками стопорных колец (на разжатие и на сжатие — сразу скажу, что особо они не помогли):
Снял крышку КПП, крышку первичного вала… Прокладок нигде не было. Герметик лежит как нужно, крышка КПП хорошо протянута, плоскости прилегания большие. Тут никаких нареканий нет.
Снаружи картер и валы как уже писал без следов какой-либо эксплуатации, ни одной царапины. Крышка КПП с рычагом и вилками изнутри — «муха не сидела». Шестерни отполированы до блеска… Но промвал, там где по нему не ходит шестерня — тоже зеркало. А область, где шестерни ходят по промвалу — не выделяется, никаких следов выработки нет. Синхронизаторы — какие жёлтые и блестят, какие чёрные, с патиной — может уже поедены маслом?
Смотрим дальше. Люфты в шестернях конечно есть… К сожалению как в норме — не знаю. Может это и есть норма. Но попробовать как-то улучшить ситуация стоит (да и время есть — торопиться мне некуда, коронавирус мать его…). Была не была — переберу и валы ради интереса (сценарий с РК повторяется).
Перед тем как разбирать КПП АДС 5ст «до атомов», поглядел как это делается:
Снял стопорные кольца. Задача не всегда простая — в итоге наматывая проволоку под некоторые стопорные кольца мне всё-же это удалось. А вот дальше всё застопорилось — подшипники очень плотно запрессованы и снять их без подходящего съёмника или лопаток не получается. Нашлось тонкое и широкое зубило, которое очень помогло в деле выпрессовывания подшипников. В итоге снял все валы и разобрал КПП:
Основной инструмент на фото виден. Больше особо ничем не пользовался. Всё при разборке оказалось просто, но всё-же значительно труднее, чем на видео…
При установке подшипников первичного и вторичного валов, несмотря на то, что они сидели очень плотно, применялся какой-то клей. В гнёздах подшипников есть накерненные точки (врядли так делали на предприятии). Но на переднем подшипнике промвала были установлены две регулировочные шайбы. Даже если КПП и не новая — то собрана довольно старательно и состояние деталей отличное…
Далее приступил к разборке валов и сверке со спецификацией:
Никаких отклонений нет. Но смазка в подшипниках высохла совсем, подшипники приобрели какой-то странный цвет (или это старый вал, который не перебрали и в котором высохли остатки масла?). Шестерню задней передачи снимать пока не стал — вроде оснований пока нет.
На тот случай, если найдутся новые подшипники снял старые подшипники со втричного вала. При этом возникли проблемы с передним подшипником — съёмник снова не подходил. В итоге изуродовал сепаратор, ролики выпали. Сделал балгаркой прорези на внутреннем колце подшипника — но всё равно снять не получалось. Взял вал и поехал в ближайшее СТО, где мне это кольцо сняли.
Наступает неделя карантина — действительно, 28.03.2020, закрыто большинство магазинов запчастей. Где-то что-то ещё можно купить — если есть СТО (их не закрывали). Запчасти ещё не внесли в список необходимых товаров, позднее 29.03.2020 как я понял это сделали. Но откроются ли магазины запчастей в понедельник — пока не известно. Почта устроит перерыв в работе на 3 дня — доставка «подвисает». Не ясно, что с подшипниками — во первых цена (доллар уже более 80 рублей), во вторых логистика и приостановка производства… Да и не ясно заработают ли магазины… Сам уже две недели на «удалёнке». Ну улицах стало больше людей в масках — маски завезли (40 рублей штука). Сам не покупаю — избегаю скопления людей. Так спокойнее (не только за себя).
Если поглядеть на карту заражения в Москве (где я прожил около 8 лет и мне близок этот город), то видно, что заболевшие есть везде:
Это позволяет строить неутешительные прогнозы.
В Саратовской области количество официально подтверждённых заболевших достигло 4-ёх (www.vzsar.ru/news/2020/03…boleli-koronavirysom.html). Хочется надеятся на лучшее, но в Италии, Испании, США, Китае всё также начиналось с единичных случаев… Германия и Великобритания сообщают, что ожидают взрывного роста и также коллапса в здравоохранении — аппаратов ИВЛ всем не хватит. Ещё месяц назад в мире было около 80 000 заболевших (www.drive2.ru/l/553711582920574302/), сегодня уже почти 685 000 (gisanddata.maps.arcgis.co…740fd40299423467b48e9ecf6)… Попадалась информация, что в Саратовской области 310 аппаратов ИВЛ…
На СТО парень, который мне помог, рассказал о своём дяде и двоюродном брате, которые имеют гражданство Франции (и проживают там) и вчера обоим подтвердили COVID-19. Он общался с ними — оба имеют большие проблемы с дыханием… Для него эта ситуация очень серьёзна. Для меня также…
Планы на весну и лето строить похоже не стоит — ограничение передвижений, большие проблемы с торговлей и поставками, неясность с доходами и т.п… Ну и главное — здоровье. Есть ощущение, что вирус надолго…
Ремонт КПП после клина
Ранее я уже писал о той халепе которая постигла меня: ранен, но не убит. Вскрытие КПП показало вылезший сухарь из муфты шестерни 3-й и 4-й передач:

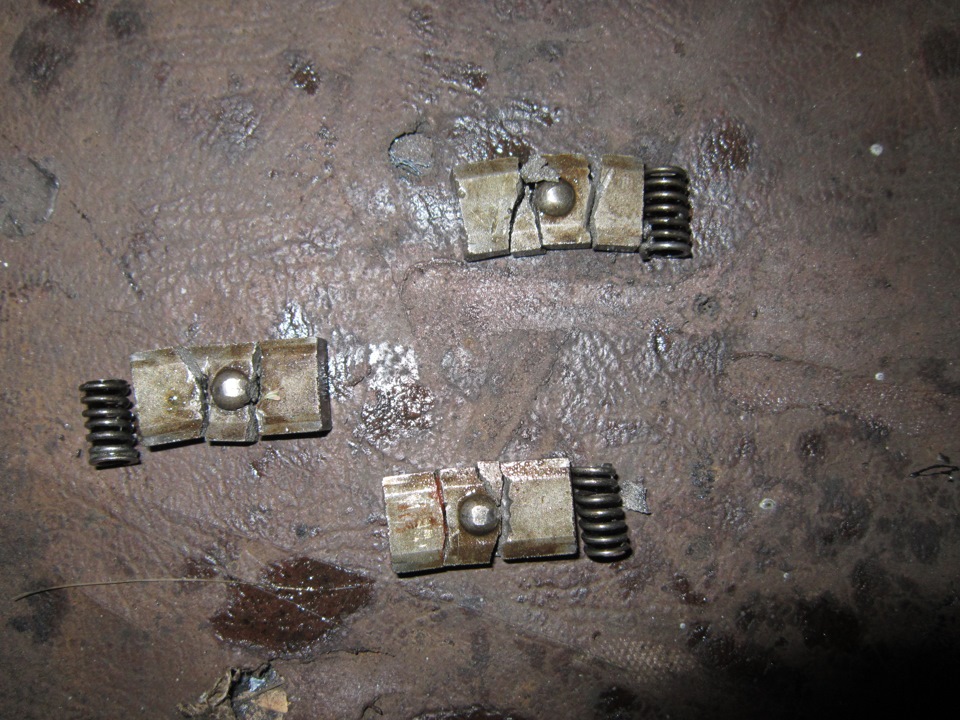

Один из этих гребаных сухарей. Легким движением отвертки стал на место и муфта опять подвижная, соответственно рабочая. Но надолго ли?
Долго чухал репу в раздумьях как правильно поступить:
1. Купить муфту в сборе и установить в КПП. Но пугало качество нынешних запчастей. Состояние зубьев как видно на фото, весьма хорошее.
2. Купить отдельно сухари муфты и установить взамен изношенных.
3. После долгих дебатов в телефонном режиме с maryan18 и прочтения предоставленной им ссылки нужно ли из синхранизаторов вытаскивать сухари пришли к совместному решению что сухари буду рубать…
Что ж сказано — сделано. Сдвигаем муфту в сторону и отверткой с плоским жалом аккуратно херачим молотком. Осколки сухарей выковыриваем и складываем как паззл для того чтобы удостовериться что в КПП иных инородных тел не осталось.
Пока рубил и выковыривал сухари, крутил первичный вал КПП и невольно заметил большой (!) поперечный люфт первички.
Решил снять и проверить и тут моему удивлению не было предела! Ролики заднего подшипника первичного вала высыпались в картер КПП как горох на пол. Хотя мануалы по дефектовке и ремонту КПП уверяют в том, что так быть не должно.
Пруфы с УАЗбуки:
Дефектовка деталей УАЗовской коробки
Ремонтируем коробку передач.
Хорошо что я предварительно купил эти ролики и они были у меня в наличии, поэтому не пришлось сломя голову бежать в магазин на этими роликами…
Промазал посадочное место под подшипник обильно литолом и собрал ролики в их месте их установки:
Тут конечно пришлось попотеть и поматюкаться собирая ролики воедино. 13 роликов становились нормально а 14-й, последний, ну ни как не хотел занимать свое место среди своих близнецов. Пришлось изголяться и выкладывать часть роликов «розочкой» и одновременно, все вместе вкладывать в вал. После долгих шаманских танцев с бубном, призывов к уазовским богам и проклятий криворуких конструкторов, ролики стали на свое место. Естественно, вал тут же был установлен на свое родное место.
После того как прикрутил фланец первичного вала, был приятно удивлен отсутствием поперечного люфта. Так что проблема с выскакиванием сухаря из муфты была связана с рассыпавшимся задним подшипником первичного вала…
Дальше начинается операция по сборке и извлекаем предварительно купленные комплекты прокладок для ремонта КПП и РК.
Отдельно собрал КПП и закинул сразу в салон УАЗа и отдельно собрал РК, внимательно осмотрев пластину крепления КПП. Малейшая трещина даст вибрацию и будет либо затруднять включение передач КПП и РК или выбивать их.
Все плоскости вычищаем от остатков старых прокладок, обезжириваем, мажем герметиком и в салоне собрал КПП с РК в моноблок.
Напоминаю, что все операции осуществляю в одну морду лица, а оно у меня не такое широкое чтобы 90-кг агрегат поднять в одиночку с пола и установить :)))
И тут, сцуко начался кошмар УАЗовода! Коробка, сцуко, не становится ну никак!
Три раза снимал и устанавливал КПП, а результат остается неизменным — хрен тебе, а не агрегат на месте. То вилку не могу всунуть в муфту выжимного подшипника, то КПП на шпильки не садиться, хотя шлицы первичного вала вошли в зацепление с диском сцепления а сам вал вошел в подшипник КВ. Двигатель и наклонял и приподнимал, а коробка не становится хоть ты тресни.
Короче, в тот вечер вокруг гаража перестали бегать кошки, собаки и летать птицы, а молодые мамки забрали подальше своих чад, чтобы их словесный запас не пополнился в столь юном возрасте…

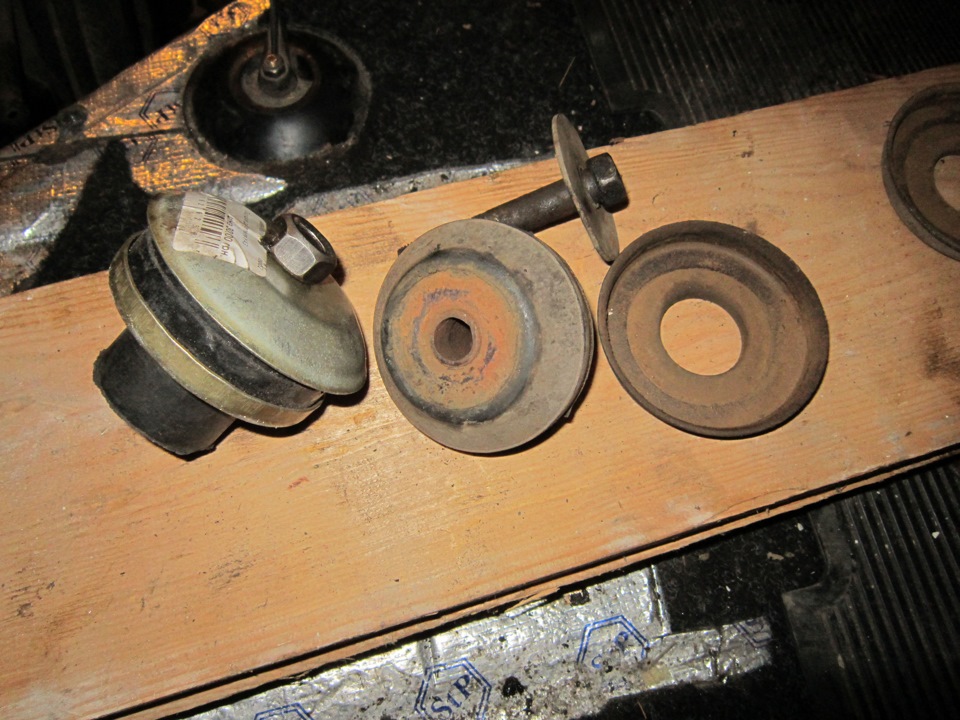

Решил забить на всю эту трахомудию, проинспектировал близлежащий магазин на предмет наличия холодного пива и с сигареткой медитировал в позе роденовского «Мыслителя» над вопросом: «Что не так и где я лоханулся?»
Решил не морочить себе голову т.к. «утро вечера мудренее» свалил из гаража мыться и спать.
Проснувшись, после утреннего моциона, рванул опять в гараж завершать начатое и тут — хабах — КПП на место прямо влетела, вилка сцепления вошла в выжимной подшипник как противная теща под лед. Сразу же заменил подушки КПП на новые.
В самих болтах отсутствуют отверстия под шплинты, в гайках нет пропилов под эти же самые шплинты. Но это не беда — будем использовать старые, вроде не убитые. Тем более что новые болты сделаны из пластилинового железа, о чем свидетельствует класс прочности 4,8 выбитый на шляпах болтов.
А чем дальше в лес, тем стали толще партизаны — прокладка рычага переключения передач КПП из нонеймового набора прокладок даже не удивила:
Больше удивило то, что все остальные прокладки из комплекта соосны с отверстиями. Отличилась только эта :))) Ни и хрен с ней — у меня есть герметик.
Ну а дальше все просто — накидываем карданные валы, крепим траверсу, проверяем работу КПП и РК. Залил в картеры коробки и раздатки солярки — поганял на разных передачах агрегаты и затем залил свеженького ТАД-17 и собрал салон.
Тестирование КПП после удаления сухарей показало, что передачи включаются более четко, но необходим двойной выжим сцепления как при переключении передач как вверх, так и вниз.
Но к такому режиму работы КПП привык буквально через первые 10-15 км езды по городу, когда ехал на празднование 6-летия Черкасского клуба 4х4, к которому торопился собрать КПП…
Кпп Уаз буханка — устройство, регулировка, ремонт.
Навигация по статье
Принцип работы кпп на уаз буханка.
Трансмиссия используется для изменения тяги и скорости автомобиля в зависимости от условий. С помощью кпп уаз буханка можно изменить направление движения на задний ход и отключить работающий двигатель от коробки передач при остановке.
УАЗ 452, 469, 2206… имеет механическую четырехступенчатую коробку передач, оснащенную инерционной синхронизацией для облегчения включения первой, второй, третьей и четвертой передач. Коробка передач крепится к картеру сцепления четырьмя штифтами, которые вкручиваются в картер сцепления.
Шестерни приводят в движение промежуточный вал, вторая и третья шестерни — косозубые, первая шестерня — косозубая и находится в постоянном зацеплении. Шестерни первой, второй и третьей передач установлены на приводном валу в игольчатых подшипниках.
Автомобиль может быть оснащен коробкой передач, имеющей синхронизатор только для третьей и четвертой (прямой) передач.
Техническое обслуживание этих трансмиссий одинаково. Полные кпп уаз буханка взаимозаменяемы, но детали этих коробок и механизмы переключения передач не взаимозаменяемы.
Схема коробки передач с синхронизатором только для третьей и четвёртой (прямой) передачи.
Схема кпп уаз буханка:
|
1, 16, 23 — главный, вспомогательный и промежуточный валы;
2 — крышка переднего подшипника;
3 — специальная гайка или стопорное кольцо;
6 — подшипник главного вала;
7 — передний подшипник вторичного вала;
9 — муфта синхронизатора 3-й и 4-й передач;
10, 11 — шестерни 3-й и 2-й передач;
12 — муфта синхронизатора 1-й и 2-й передач;
13 — шестерня передачи I;
14 — стопорные пластины;
17 — стопорное кольцо;
19 — распорное кольцо;
20 — подшипник промежуточного вала;
21 — специальный винт;
22 — специальная шайба;
24 — ось шестерни тормоза заднего хода;
25 — промежуточная шестерня передачи заднего хода;
26 — сливная пробка;
27 — блок шестерен привода промежуточного вала и коробки передач III;
28 — стопорное кольцо;
30 — роликовый подшипник.
Использование синхронизаторов в коробке передач облегчает управление автомобилем, обеспечивает бесшумное переключение передач и повышает долговечность зубчатых муфт.
Передаточные числа коробки передач УАЗ:
Читайте также: буржуйка | тюнинг уаз буханка своими руками | установка дизельного двигателя на уаз | установка дизельного двигателя на уаз
Схема коробки передач УАЗ буханка.
Рис. 3.10 Синхронизированная передача:
1 — главный вал; 2 — передняя крышка; 3 — специальная гайка; 4,14,17,28 — стопорные кольца; 5 — уплотнение; 6,15,20,30 — подшипники; 7 — передний подшипник вторичного вала; 8 — картер; 9 — синхронизатор 3-й и 4-й передач; 10 — шестерня 3-й передачи; 11 — шестерня 2-й передачи; 12 — синхронизатор 1-й и 2-й передач 13 — 1-я передача; 16 — вторичный вал; 18 — шайба; 19 — распорное кольцо; 21 — специальный винт; 22 — тарельчатая пружина; 23 — промежуточный вал; 24 — ось шестерни заднего хода; 25 — шестерня заднего хода; 26 — вилка; 27 — промежуточный вал и 3-я передача; 29 — крышка
Рис. 3.9 Частично синхронизированная передача:
1 — картер; 2 — промежуточный вал привода коробки передач; 3 — промежуточный вал с подшипником; 4 — гайка; 5 — промежуточный вал; 6 — крышка подшипника; 7 — передняя крышка; 8 — главный вал; 9 — специальная гайка; 10 — передний подшипник вторичного вала; 11 — муфта синхронизатора; 12 — вторичный вал; 13 — 3-я передача; 14 — 2-я передача; 15 — 1-я передача; 16 — задний подшипник вторичного вала; 17 — стопорные кольца; 18 — винт крепления заднего подшипника промежуточного вала; 19 — блок подшипников ведомого вала; 20 — блок оси ведомого вала; 21 — блок ведомого вала; 22 — проставка; 23 — промежуточный вал 2-й передачи; 24 — промежуточный вал 3-й передачи; 25 — пробка корпуса сливного отверстия
Автомобили могут быть оборудованы коробками передач с синхронизаторами только для III и IV (прямых) передач (рис. 3.9, далее — частично синхронизированная коробка передач) или с синхронизаторами для всех передач переднего хода (рис. 3.10, далее — синхронизированная коробка передач).
Полные коробки передач взаимозаменяемы, но детали этих коробок и механизмы переключения передач — нет.
Техническое обслуживание
Во время работы проверяйте уровень масла и меняйте его через интервалы, указанные в таблице смазки.
В случае утечки необходимо найти причину и заменить поврежденные детали (уплотнения, заглушки и т.д.).
Периодически проверяйте крепление коробки передач, а также крепление и регулировку механизма управления коробкой передач на автомобилях семейства УАЗ-3741.
Момент затяжки болтов и гаек крепления коробки передач к картеру сцепления и коробке передач должен составлять 39-55 Н-м (4,0-5,6 кгс-м).
Процедура регулировки описана в разделе «Ремонт». Сами редукторы не имеют регулировки.
Составляющие трансмиссии УАЗ
В машинах семейства УАЗ — 452 новой конструкции установлена механическая коробка передач (четырехступенчатая). Он позволяет легко переключать зубчатые синхронизаторы инерционного типа. Пятиступенчатая коробка передач ADF синхронизирована на всех передачах переднего хода.
УАЗ может быть оснащен 5-ступенчатой коробкой передач DYMOS. Эта коробка передач отличается своей надежностью. Средний срок его эксплуатации — 300000 км пробега. Заливная пробка расположена в середине коробки, сливная пробка — снизу. Их можно открутить с помощью шестигранного ключа. После слива масла необходимо подготовить специальную емкость. Залейте новую жидкость до уровня маслозаливного отверстия на коробке. Щуп — хороший способ определить, куда именно была залита жидкость. В качестве альтернативы щупу можно использовать длинный ноготь. Профилактически уровень масла следует проверять каждые 15000 км.
Причины возникновения поломок
Как правило, необходимость замены основных компонентов трансмиссии возникает по мере их естественного износа.
Основной причиной утечки масла из коробки передач является наличие повышенного уровня топлива в системе. Необходимо использовать высококачественное масло для коробки передач в УАЗе. Если жидкость не надлежащего качества, это может вызвать характерные шумы со стороны коробки. Если синхронизатор или его детали изношены, вы всегда будете замечать затрудненное переключение передач. Также следует обратить внимание на детали механизма переключения. При деформации зубьев шестерен часто наблюдается самопроизвольное переключение передач.
КПП УАЗ-452, регулировка механизмов
Механизм переключения передач четырехступенчатой полусинхронной коробки передач семейства УАЗ-452 установлен в боковой крышке коробки передач. Вилки переключения крепятся к штокам с помощью конического винта, входящего в зацепление с проволокой.
Перемещение вилки при переключении осуществляется с помощью тяг, которые имеют гнездо для установочного винта и пазы для замка и стопорного устройства. Средний стержень дополнительно имеет промежуточный штифт для стопорного устройства. Когда одна из шестеренок входит в зацепление, шток перемещается и фиксирует соседние штоки с помощью штифта.
Таким образом, каждый из остальных стержней блокируется стопорным штифтом и не может быть перемещен из нейтрального положения, пока ранее перемещенный стержень не вернется в нейтральное положение. Эта же блокировка предотвращает одновременное включение двух передач.
Вилки фиксируются в нейтральном положении и в положениях, когда шестерни зацепляются шариками. Для перемещения вил используется рычажная муфта, установленная на шлицах вертикального вала. Головка рычага сцепления входит в пазы вилки. Муфта может перемещаться вдоль вала в осевом направлении. Когда вал вращается, муфта вращается, и ее рычаг перемещает то одну, то другую вилку.
Одновременно, в крайнем верхнем положении, сцепление соединено с вилками первой и второй передач, в среднем положении — с вилками третьей и четвертой передач, а в крайнем нижнем положении — с вилкой заднего колеса. Среднее положение сцепления фиксируется упором сцепления в шайбе, в которую упирается пружина. Чтобы перевести муфту в нижнее положение, необходимо приложить дополнительное усилие для сжатия пружины. На внешнем конце вала имеются пазы и резьба для крепления рычага переключения передач.
Читайте также: чем наскучил УАЗ Патриот?
Для перемещения муфты вверх и вниз имеется рычаг управления, который вращается на валу и входит в паз муфты. Внешний конец вала имеет шлицы и резьбу для крепления внешнего рычага. Валы уплотнены резиновыми уплотнительными кольцами.
Внешние рычаги управления и рычаги переключения передач имеют на одном конце щелевое отверстие, а на другом — отверстия, в которые вставляются резиновые шайбы с латунными втулками. После установки на шлицы рычаги управления и переключения передач могут отклоняться от своего положения в пределах 5 градусов в каждую сторону.
Кулиса КПП: что это такое, признаки износа, как отрегулировать самостоятельно
Не все автовладельцы знают, как называется та или иная деталь в их автомобиле. В данном случае речь идет не только о механизмах, «спрятанных» в двигателе, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является рычаг переключения передач.
Примечание: Название «качалка» не является официальным названием этого механизма, но оно общепринято. Фактически, эта часть называется приводным звеном управления коробкой передач.
Признаки износа кулисы КПП
Водитель должен обращать внимание на возможные неисправности узлов автомобиля, в том числе знать характерные признаки износа шибера переключения передач, чтобы своевременно принять меры по его замене. Несмотря на то, что механизм достаточно надежен, следует знать следующие «симптомы» его скорой поломки:
Читайте также: Цельнометаллическая Газель Next избавилась от «кочерги»
Водители часто не обращают внимания на появление люфта в трансмиссии, считая это нормальной ситуацией. В действительности, если есть люфт, необходимо провести диагностику трансмиссии и, при необходимости, отрегулировать или заменить переключатель. Дело в том, что небольшой люфт — это уже достаточно серьезный признак неисправности штока переключения.
Если он «оторвется» во время движения автомобиля, это может привести к серьезным последствиям, как для автомобиля, так и для водителя, поскольку такая ситуация может стать причиной аварии.
Поэтому, если вы заметили какие-либо проблемы с переключением передач, необходимо посетить сервисный центр для диагностики и ремонта рычага управления, если это необходимо.
Как отрегулировать тяги КПП на УАЗ Буханка?
Скользящие вилки крепятся к прутьям с помощью конуса из спиральной проволоки. Правильность положения рычага проверяется в нейтральном положении в кпп уаз буханка после регулировки механизма переключения в коробке передач в соответствии с рис. Проверьте и оцените четырехступенчатую коробку передач с синхронизаторами на всех передачах переднего хода. Приработайте шатуны УАЗа к шаровым опорам стабилизатора и уменьшите угол продольного наклона. При последовательном включении первой и задней передач необходимо проверить правильность выравнивания привода.
Ремонт коробки передач: легко ли делать на УАЗ?
Если вы владелец УАЗа и есть подозрения о выходе из строя коробки передач, то надо обязательно взяться за ремонт. Агрегат выходит из строя, когда водителю приходится держать рычаг переключения скоростей на ходу, когда они начинают переключаться сами по себе (чтобы не допустить этого, водители перевязывают их веревками). Иногда слышны скрипы.
Для ознакомления с технологией ремонта прочтите про ремонт КПП УАЗ 452 своими руками. Для начала надо определить тип коробки УАЗ, который стоит на машине. Несмотря на различие между моделями автомобиля, на них устанавливают одинаковые раздаточные коробки. Поэтому можно считать, что ремонт проводится практически одинаково. Для этого потребуются набор ключей, некоторые инструменты и вспомогательные средства (их перечень приведен ниже).
Начало ремонта КПП УАЗ 452 своими силами: КП, раздаточная коробка
На большинстве моделей автомобиля этого типа обе детали представляют собой одно целое. Вес такого узла достигает 75-82 кг, поэтому вам понадобится помощник. Если на ремонтируемом автомобиле есть каркас безопасности, то можно для снятия под ремонт КПП УАЗ 452 своими силами использовать ручную лебедку.
Машину надо поставить на ровном месте, так как впоследствии придется ее передвигать на 0,5 м вперед или назад. Вначале сливают масло. У обоих коробок объем общий, но пробки для слива жидкости раздельные. Пока масло выливается, надо снять передние сидения и открутить их, а затем убрать половинки люка на пол машины. Далее наступает черед снятия тяг спидометра.
Когда масло стечет, заворачивают сливные пробки на место. Под барабаном ручного тормоза находится поперечина рамы, ее надо снять. Отключают муфты переднего моста и откручивают передний кардан. Если обнаружите на нем слабость гаек, то надо снять эту деталь.
Если ремонтируется КПП УАЗ 3303, надо быть поосторожнее с муфтами. Машину передвигают на 0,5 м (в любую сторону) и через люк снимают задний кардан. Отсоединяют глушитель от коробки раздачи и ослабляют имеющийся на нем хомут. Затем поочередно снимают такие детали, как:
Раздаточную коробку обматывают веревкой и подвешивают. Снимают следующие детали:
При этих действиях двигатель, когда производят ремонт КПП УАЗ 452 своими силами, надо подпереть домкратом. Когда коробка освободится, ее опускают и вынимают из-под машины. Рычаги надо предварительно снять. На колоколе надо заменить шпильки новыми.
Если нужно отремонтировать КПП УАЗ Патриот, то надо учитывать, что расположение коробки и колокола там обратное. Это относится и к расположению тяг. Но в целом технология под ремонт КПП УАЗ 452 своими силами подходит для использования.
Откручивают болты и гайки, разъединяют коробку передач и ее раздаточный аналог. Между ними установлена прокладка, укрепленная герметиком, поэтому придется несколько раз ударить по кронштейну крепления узла к раме.
Схема КПП УАЗ Патриот
Разборка и сборка своими силами
Вначале надо снять крышку первичного вала и вывинтить левую гайку, которая находится на нем (см. рис.). Теперь надо снять его подшипник. Если он вышел из строя, его надо заменить. Его роликовый «брат» установлен внутри вала, его также надо сменить. Затем снимается стопорное кольцо со вторичного валка. Отвинчивают стопор двухрядного подшипника. Вал надо выбить и поменять деталь.
Далее следует муфта третьей передачи в сборе. Медные синхронизаторы заменяют вместе с сухариками. Затем наступает очередь шестеренки задней передачи. Отвинчивают коробку переднего подшипника промежуточного вала. Не бейте по ней молотком или керном: она из силумина и может треснуть.
Старайтесь не повредить ее резиновую прокладку, потому что ее трудно достать. На вынутом валу заменяют шестеренки и все подшипники. После этого собирают коробку в обратном порядке. Когда устанавливают ролик на первичный вал, его обильно смазывают «Литолом». Все узлы и детали ставят на место поочередно, чтобы не ошибиться.
Раздаточная коробка, полная сборка узла передач и его установка
Ослабляют гайки фланцев и валов, снимают их. Ручной тормоз надо проверить на работоспособность, если понадобиться, его необходимо заменить. Снимают все крышки и заменяют сальники. Отвинчивают привод тяг спидометра и сапун (его надо заменить). Проверяют подшипники и при необходимости меняют.
Сборка раздаточной коробки делается в обратном порядке. Эти действия повторяются при работе с другими типами этой марки автомобиля (в том числе и при ремонте КПП УАЗ Хантер). Устанавливают кронштейн крепежа к раме. Ставят раздаточную коробку на барабан ручника и, держа за шестерню, через лючок отбора мощностей опускают ее на место.
Перед этим подкладывают стопорную шайбу от промежуточного вала. Закручивают болты и гайки, надевают крышку с рычагами и проверяют работу всех передач. Меняют выжимной подшипник, снимают рычажки, затаскивают весь узел под автомобиль и подвешивают на веревке. Надевают выжимной подшипник в сборе на коробку и укрепляют пружину. Затем вставляют первичный вал и сцепление. Это делается следующим образом:
На место прикрепляют масленку шлицов первичного вала и вилку, ставят на свое место привод спидометра, карданы, ручник, крышки. На место надо вернуть поперечину рамы и закрепить кронштейн глушителя на раздаточную коробку.
Производятся регулировка и настройка ручного тормоза, замена масла. Если ремонтируется КПП УАЗ Хантер, возможно, понадобятся не только эти действия, но и регулировка тяг. Завинчивают люк на полу, ставят сидения. На этом ремонт КПП УАЗ 452 своими силами закончен.
Инструменты и материалы
Для работы вам понадобятся:
Для того чтобы правильно произвести ремонт КПП УАЗ 452 своими силами, надо точно придерживаться описанной выше последовательности действий. Затруднения при ремонте других моделей этой марки может вызвать другое расположение основных деталей машины, например, тяг. Замена масла должна производиться согласно техническим требованиям для данного типа автомобиля.
Ремонт КПП УАЗ 469 своими руками – посильная задача для человека, который хочет сэкономить деньги. Другим владельцам УАЗов (например, УАЗ буханка) все вышесказанное можно взять на заметку и произвести ремонт коробки передач УАЗ, учитывая некоторую разницу в деталях и расположении тяг.
