Как отремонтировать улитку звукового сигнала
Ремонт улитки сигнала
Стал замечать, что при нажатии на сигнал, срабатывает только один из двух сигналов. Они у меня универсальные, наподобии волговских, двухтональные. Так вот перестал работать «нижний» из них. Вообще не особо напрягало, но кого-либо «поприветствовать», просигналив «детским фа-фа», было как-то стрёмно)
Думал, что один из рупоров уже окончательно сдох, потому без зазрения совести решил его разобрать. Сам корпус держался на 4 винтах, всё внутренности были зафиксированы клёпками, на которых ещё держались и подводящие контакты. клёпки были высверлены, а рупор разобран.
Первым, что бросилось в глаза, была проволока от катушки, которая провалилась в своё посадочное место и по всей видимости прекратила контакт с клёпкой, по которой проходил ток.
Решил проверить свои предположения по поводу возможной работоспособности рупора и попробовать его «отремонтировать». Так как не покидала мысль о том, что рупор всё таки сдох, я просто подковырнул проволоку и подсунул под неё, случайно попавшийся на глаза, кусочек наждачной бумаги) При этом проволока чуть приподнялась.
После нашёл болт и гайку подходящих размеров и собрал всё назад.
Каково было моё удивление, когда сигнал заработал!) А я было уже собрался его выкинуть)
Всё таки с каждым разом я всё больше понимаю, что та специальность, которую я щас получаю на вышке (осталось 2 месяца и защита диплома) — инженер-программист — совсем, ну вот совсем не моё! Хотя и голова есть, но тыкать в кнопки на компе мне совсем не интересно, а вот своими руками что-то сделать — это да!

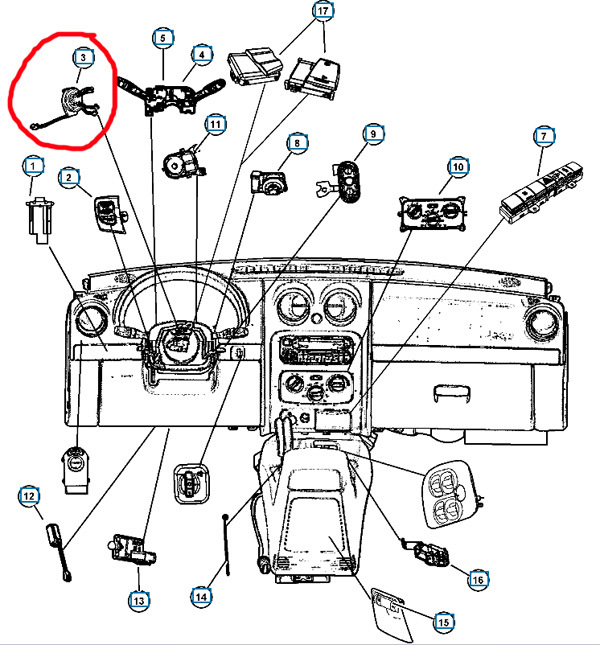

Ремонт шлейфа улитки (clockspring) за 250 рублей
РЕЗЮМЕ
Если у вас обрыв шлейфа в улитке, а также вы располагаете суммой в 250 рублей и несколькими часами времени, то я покажу, как полностью быстро и качественно самостоятельно решить эту проблему (при наличии рук и головы из плеч и умения обращаться с паяльником).
Далее только сжатая суть (=»руководство к действию»). Полная статья с дополнениями, кодами и рассуждениями тут: forum.chrysler-dodge.ru/index.php?showtopic=191921
СИМПТОМЫ:
Возможные проблемы (в любом сочетании):
— на приборке горит значок неисправности SRS (подушек)
— не работает гудок
— не работают кнопки на руле (бортовой комп + магнитола)
ДИАГНОЗ: обрыв дорожки(ек) на шлейфе улитки (=»часовая пружина», «clockspring»).
ЛЕЧЕНИЕ: замена шлейфа в улитке
Отдельно оригинальный шлейф не поставляется, но нам он и не нужен: покупаем плоский гибкий 25-жильный кабель длиной 1 метр (цена = 250 руб/метр, продается нужным метражем на Митинском радиорынке (Москва): prodiel.ru/index.php?cat=77). Распускаем его так, чтобы получить две 7-контактные дорожки.
Действия:

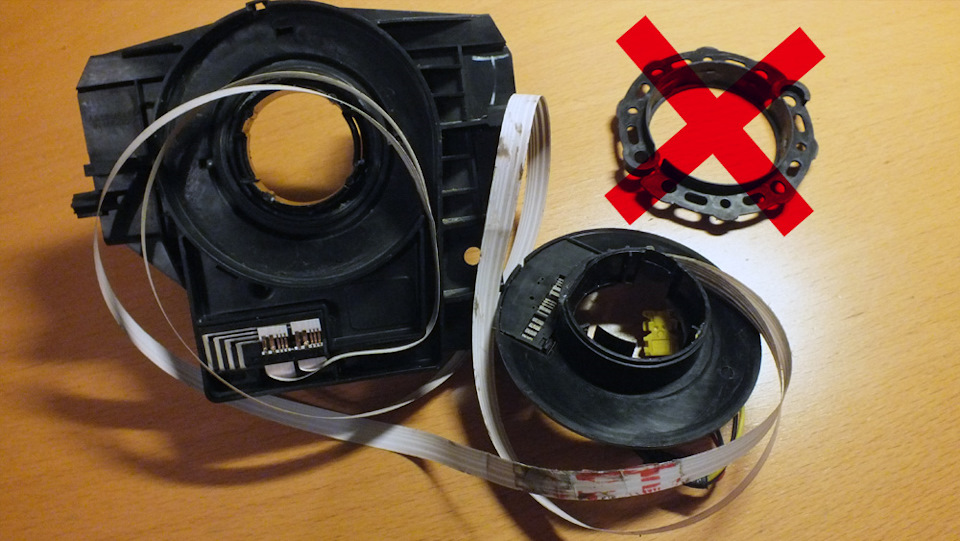

(а) разбираем улитку (выбрасываем вращающуюся хрень — на фото перечеркнуто)
(б) фиксируем (фотографируем) правильное расположение кабеля

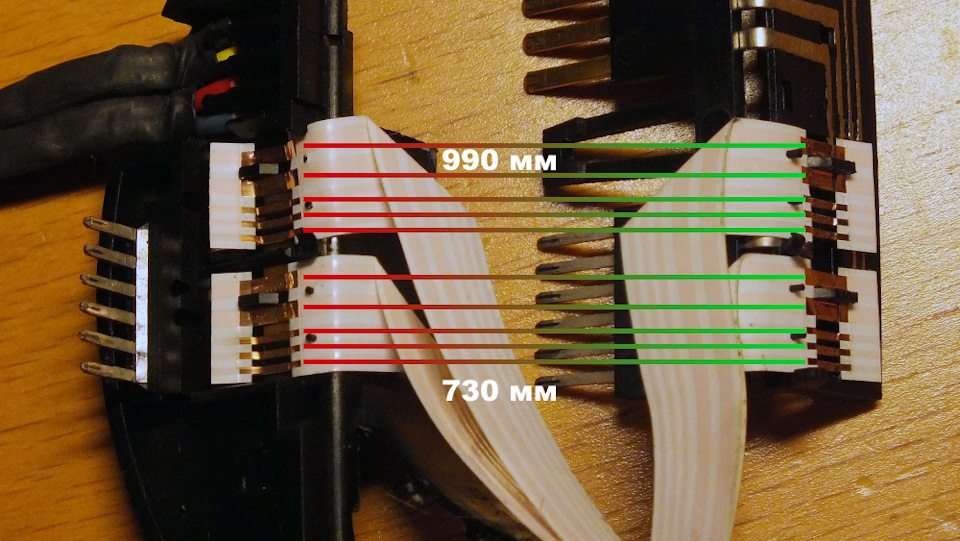

при укладке кабель перекручиватся, поэтому важно обеспечить правильное соединение контактов

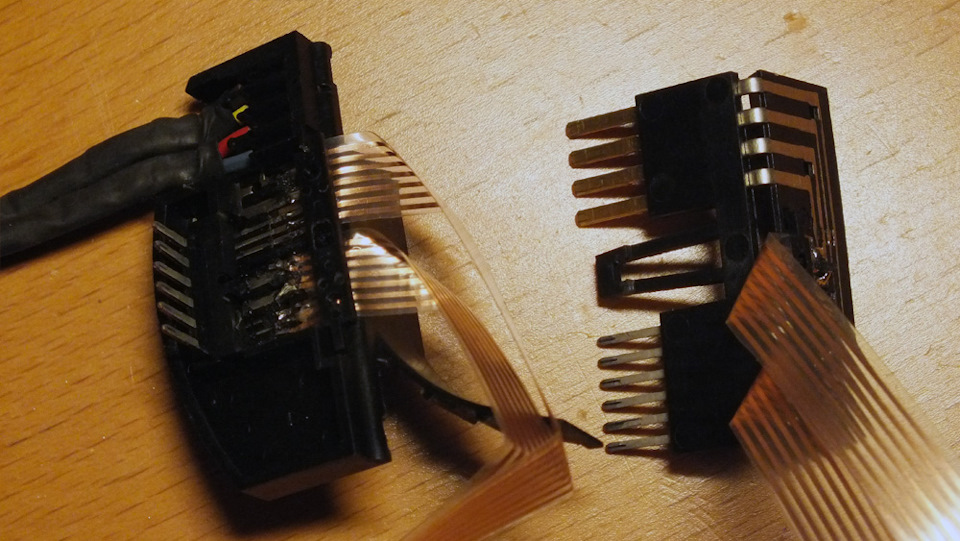

(в) выпаиваем ОБА штатных кабеля (они разной длины)
(г) припаиваем ДВА новых кабеля (теперь одинаковой длины)
(д) проверяем, правильно ли соединили концы (визуальной трассировкой)

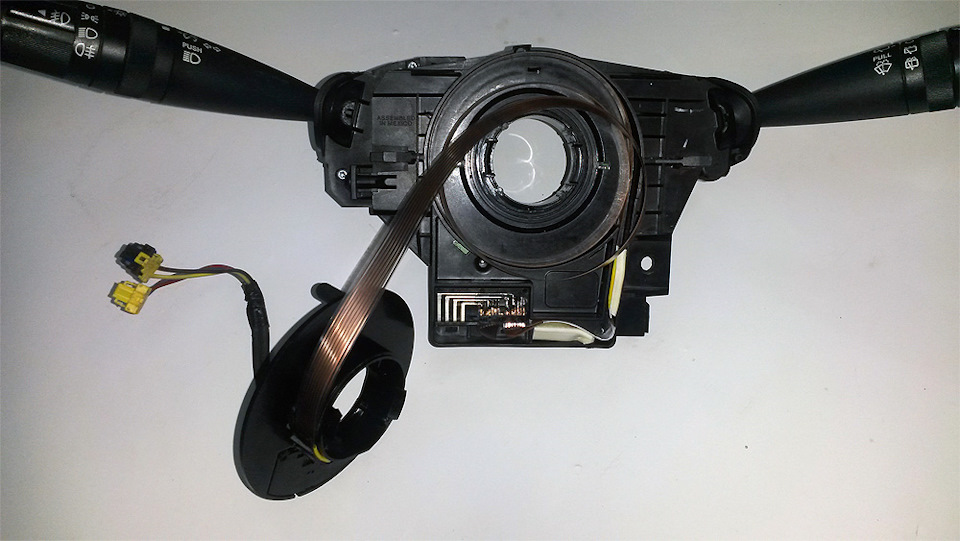

(ж) скручиваем кабель спиралью и легко укладываем в корпус улитки и собираем все в обратном порядке.
штатный кабель скручен хитрым образом и проходит через вращающийся пластиковый элемент. все это от лукавого! вместо этого мы намотаем шлейф бОльшей длины, но простой спиралью! 1 метра длины хватит на 6 гарантированных оборотов руля!
ВАЖНО1: при наличии датчика поворота руля необходимо его выставить в правильное положение, иначе вылетит ошибка ESP/BAS/ABS: www.drive2.ru/l/3950810/
ВАЖНО2: при установке улитки в машину не забудьте выставить улитку в «среднее» положение!
Dodge Nitro 2007, двигатель бензиновый 3.7 л., 205 л. с., полный привод, автоматическая коробка передач — электроника
