Как отремонтировать шланг высокого давления
ГУР. Ремонт шланга высокого давления
Доброе время суток.
Ну, что. Пришло время лечить и эту болячку.
Длительное время катался с течью из под штуцера, что подходит к насосу ГУР. Время шло, насос обрастал маслом, грязью и пылью. В общем ситуация отвратительная до невозможности. Оригинальный шланг (MR510412) стоит порядка 5-6 т.р, а китайский около 3 т.р. Цена заставляет задуматься, что в шланге спрятано золото или по меньшей мере серебро. Все это дело усугубилось после разговора с мастером в автосервисе, который выставил ценник в 4 т.р за работу по замене шланга и прокачку системы.
Это все меня кардинально не устраивало. Решено производить ремонт самостоятельно.
Сливаем масло
Для откачки масла из бочка понадобится шприц и трубка. Все это добро можно купить в ближайшей аптеке (капельница и шприц мне обошлись в 20р). Выкачать все не получится, мешает стенка (с виду напоминает фильтр крупных частиц). Но чем меньше жидкости будет в бачке + в самой системе, тем меньше вытечет позднее.
Поза №69 или как мы будем это делать
Чтобы подобраться к штуцеру на рулевой рейке нам понадобится поднять машину довольно высоко. Я подложил под домкрат деревянные бруски и тем самым выиграл не лишние сантиметры. Поднимать нужно высоко т.к нам придется полностью ложиться под машину. Снимаем левое колесо и выворачиваем руль до упора влево. Нам открывается вид на пыльник рулевой рейки и сразу над ним болт крепящий штуцер шланга.
Для откручивания болта мне понадобился хитрый инструмент представляющий из себя головку на 22, удлинитель, карданное соединение, опять удлинитель и наконец рычаг длинной сантиметров 60-70. Этим дивным прибором болт сорвался.
Будьте готовы к тому, что все будет в масле, а Вам еще лежать там предстоит. Желательно подставить некий резервуар, дождаться полного опустошения системы и затем насухо вытереть подрамник.

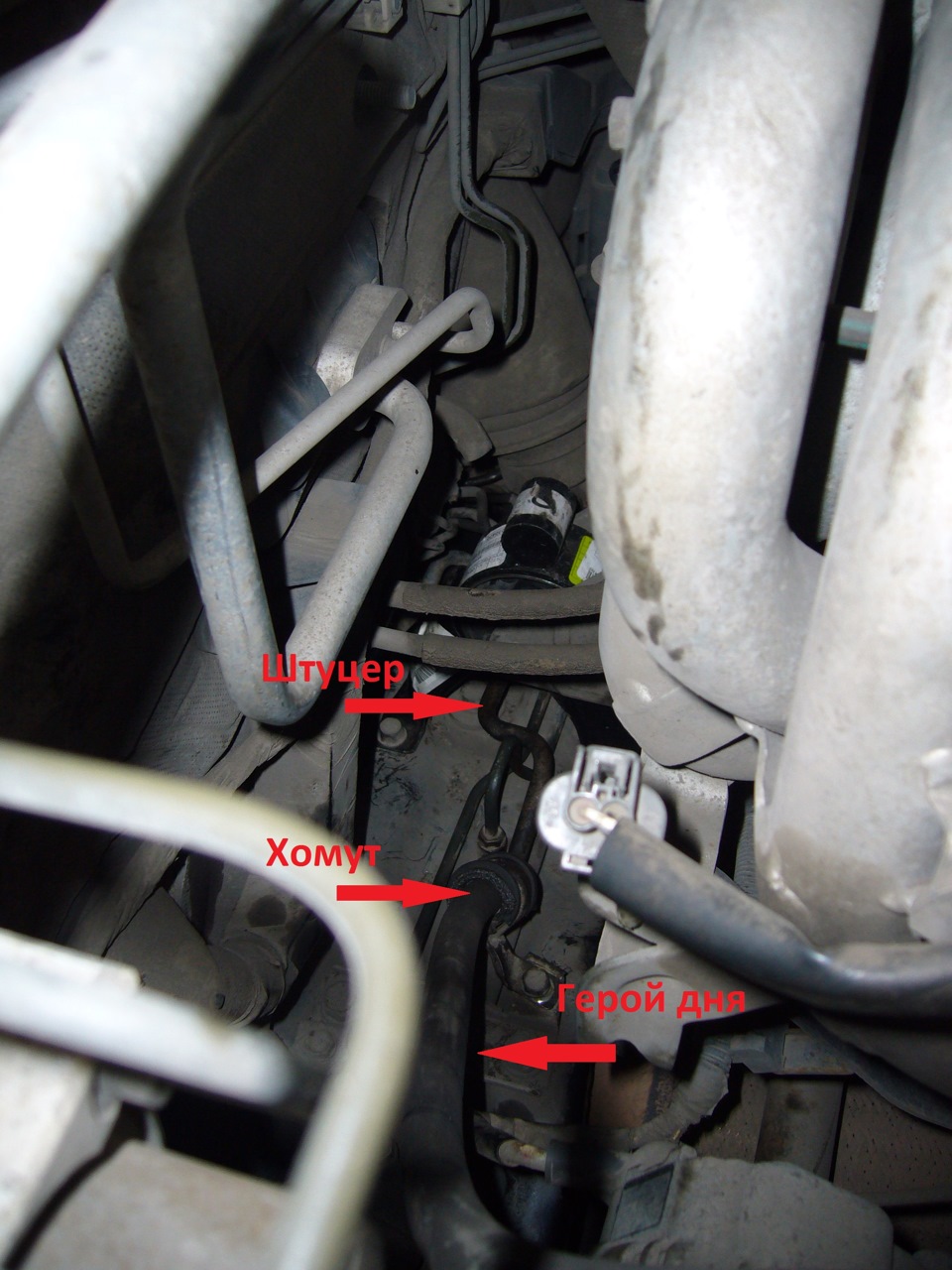

Перед тем как откручивать второй болт, крепящий шланг к насосу ГУР, обложите все вокруг ветошью. Постарайтесь не допустить чтобы масло попало на ремни и вообще туда, где ему быть не стоит.
Оба открученных штуцера имеют по две медные шайбы, не потеряйте их. Я не досчитался одной и только позже обратил внимание, что она прикипела к впускному отверстию на рулевой рейке.
Теперь необходимо совершить подвиг — вытянуть шланг.
К этой операции стоит подойти серьёзно и с запасом терпения. Большую часть времени, придется провести лежа под машиной, поэтому стоит позаботиться о собственной безопасности и подложить что нибудь под раму.
Ремонт шланга
Процесс ремонта шланга представляет из себя изготовление и опрессовка нового шланга на старые штуцера. Тот штуцер, что крепится к насосу ГУР, обманчив на вид. На самом деле он длинный и имеет гибкий хвост длинной около 20 сантиметров. Его кривой напарник таким сюрпризом обделен.
Изготовить новый шланг можно в любой конторе занимающийся ремонтом гидравлики и т.п. В Старом Осколе мне изготовили новый шланг за 300р. по адресу ул. Комсомольская, дом 60, тел.: 8 (4725) 44-60-47
Новый шланг имеет тканевую оплетку, предельное давление 180bar (оригинальный 59bar), хотя мне кажется, что реальное давление, создаваемое насосом, не превышает 10bar. Но это чисто субъективное мнение!
ОЧЕНЬ ВАЖНЫЙ МОМЕНТ: Сообщите мастеру, чтобы он установил штуцера в тех же положениях относительно друг друга, как это было на старом шланге. Это необходимо для избежания перегибов и «перекрутов» шланга при установке.
Прокачка системы
Отмечу, что жидкости ГУР НЕ ВЗАИМОЗАМЕНЯЕМЫЕ! Меняется жидкость путём замещения (новая выталкивает старую).
И так, к бочку ГУР подходят два шланга:
верхний — обратка.
нижний — для забора жидкости самим насосом.
Нам понадобится бутылка, подойдет любая тара объёмом 1.5 литра из под минералки или Вашего любимого напитка. Отсоединяем от бочка обратку и помещаем её в бутылку (сюда пойдет старая жидкость). Образовавшееся отверстие в бочке необходимо запечатать, а сам бочек наполнить новой жидкостью.
Необходимо быстро крутить руль из одного крайнего положения в другое. Все это делать на выключенном двигателе. Масло будет уходить (его доливаем), а бутылка наполняться старой жидкостью. Повторяем эту операцию до тех пор, пока в бутылку не начнет поступать новое чистое масло.
Для этого этапа лучше привлечь друга, соседа, боевую подругу (нужное подчеркнуть). Но можно и в одиночку, как в принципе я и делал. Крутим руль, а в просвет, между открытым капотом и кузовом, наблюдаем за уровнем жидкости в бачке и жидкостью выходящей из системы.
После того, как достигли необходимого цвета выходящей жидкости, ставим обратку на своё законное место. Доливаем в бачек жидкость по максимуму, выше отметки MAX и запускаем двигатель на на 2-3 сек. При этом уровень жидкости резко уйдет (для этого мы и доливали выше максимума), главное при этом чтобы в нанос не поступал воздух.
Опять доливаем жидкость, уже до отметки MAX.
Я пускал двигатель несколько раз на очень короткое время, перед каждым пуском крутил рулём до упора в обе стороны, чтобы убедиться что уровень в порядке. В последний раз крутил рулём уже на запущенном моторе, крутил долго. Делал это для того, чтобы создавать давление в системе и выявить течи.
Осматриваем все соединения, особенно болты на насосе и рулевой рейки.
Убеждаемся, что там сухо как в пустыне, ставим колесо на место и идем отдыхать.
К моему глубокому сожалению, я не мог сфотографировать саму рулевую рейку и те трубки с которыми придется играть в ролевые игры. Сами понимаете, руки в масле да еще и лежать там не очень удобно. Остался только кадр задней части двигателя с подушкой и шлангом.
Слышал, что люди жалуются на шум при работе ГУР. Мастер предположил, что это может быть из-за гибкого хвоста на одном из штуцеров. Я никакого шума не услышал.
Все тихо и спокойно, как и было до этого.
PS: В общем ничего страшного нету. Можно самостоятельно отремонтировать даже без ямы.
Обновление системы ГУР. Ремонт шланга высокого давления
Подтема вторая. Обновление деталей системы ГУР.
Кто пропустил, обязательно прочитайте
Во время снятия насоса гура треснул шланг высокого давления гур в месте соединения с насосом. К нему прикипел болт и решил открутиться вместе с трубкой (шлангом) и дать трещину. К сожалению, фотографий своей трубки в сломанном варианте я не сделал. Забегая вперед, напишу что шланг от Chery Amulet точно такой же, я буду использовать его фотографии как пример (фотографии чистого шланга от golf 3 в нормальном разрешении найти сложновато).
Следующую фотографию взял ОТСЮДА, думаю господин не обидится
Общая схема шлангов системы гур. Выделил разными цветами шланги, чтобы было удобнее вам разобраться. Поврежден зеленый шланг
Доступ к нему через снятие аккумулятора с поддоном
И через низ автомобиля с задней стороны подрамника
Так выглядит снятый шланг (этот от амулета).
Предположив в гараже как его можно отремонтировать и посоветовавшись с парнями оставил машину и начал получать информацию.
Это шланг высокого давления. Насос качает давлением до 90-105 бар, посредственное отношение к шлангу может привести к последствиям.
В случае его поломки есть несколько выходов:
1. купить б.у. родной шланг (цена около 1000р). Проблем с ними (протеканий) практически не бывает, думаю сопливящий не попадется. Единственное, все шланги в возрасте потеют на местах обжатия резины металлом.
2. купить новый шланг от Chery Amulet. Идентичный шланг, ставится как родной. Цена 1200-1800р. Про качество ничего не напишу, не интересовался.
3. купить новый шланг golf 3. Удовольствие дорогое. Со старым курсом доллара — 6500, с новым 11000. Аналог Febi (отвратный) — 7000, старая цена 4000. Если еще аналоги типа HDE, цену даже не рассматривал.
4. отремонтировать родной шланг в специализированных конторах. Цена вопроса — не дороже б.у. оригинала. Практически в каждом ГОРОДЕ есть фирмы, изготавливающие рукава высокого давления, трубки кондиционеров, шланги гур. В Ульяновске я нашел кучу фирм, выбрал две — на Хваткова и на Московском.
В первом обещали сделать новый шланг или же просто отремонтировать. Хозяин конторы очень долго говорил по телефону об их возможностях и что они лучшие в городе. Приехав туда обнаружил отсутствие хозяина, есть только рабочие. Сказали что трубку (металлическую) не будут делать, просто зажмут новый шланг высокого давления, заменят им также трубку, в конце рукав. Конечно, у них была возможность изготовить полный аналог, но работники явно не хотели. Я согласился. Мой шланг взяли на рассмотрение, пока я расплачивался уже принесли обжатый — все заняло пару минут. Цена — 500р.
Но одна часть шланга осталась не обновленной, вся в ржавчине
Наждачку в руки, терпение. Затем закрасил краской в цвет алюминия.
Болт тоже зачистил, новые шайбы, шланг полностью готов.
Шланг держит 330 бар- не хило!
Все делалось на ходу, я даже не читал примерные записи про ремонт шлангов Гур. Вечером перед установкой погуглил, нашел важную информацию. Посередине шланга зажат дроссель — выпрямитель давления. Есть в большинстве шлангов. Гасит мелкие вибрации. Вот некоторые вырезки из форумов разных марок:
«там у ребят возникла идея, что всему виной неверно спроектированный шланг высокого давления на ГУР, дескать наш родной шланг слишком жесткий, не способен гасить вибрации и т.к. в нем нет дросселя — поток ничем не выравнивается, а ведь из насоса он идет не ровной струйкой, а рывками, как пульс у человека.«
Не буду много копировать. просто почитайте некоторые разные ситуации:
Людям на таких сервисах вынимают старые дросселя и зажимают в новые шланги. Мне же такого не сделали. Звонок хозяину фирмы — сообщил что его оставили, мол он нужен чтобы шланг (старый) посередине не надулся, с ихним же шлангом, крепким такое не требуется. На мое сообщение что он нужен для выравнивания давления просто посмеялся: — «Мы в этой сфере много лет. Никому не ставили этот дроссель, никто не приходил обратно. Кто вам такую чепуху сказал про дроссель?». Договорились что я заберу у них этот дроссель (это кусок пластиковой трубки на внутренней стороне шланга, обжатый снаружи). Опять же смех и насмешки — «Я вам его сохраню. Понимаете — это мусор, а вы хотите его забрать». Ну просто отличный сервис. в котором считают себя умнее всех.
Звоним во вторую выбранную фирму — тут сразу поняли про какой дроссель я говорю, объяснили что этот дроссель важен, как и проектировка самого шланга. В некоторых машинах после замены были проблемы с шумом (у них), они снимали по 3-4 раза, меняли характеристики для достижения результата. Эта фирма может изготовить аналог шланга, есть возможность заменить и металлическую трубку, и шланг, и изготовить дроссель, могут спаять отломанную трубку. Цена изготовления резино-металлической трубки с дросселем — примерно 1500.
У некоторых же никаких изменений от такого шланга, примеров сотни.
У меня проблем с рулем не появилось, кроме как гула насоса, но шум идет не от него, от рулевой колонки. Такой шум был и до замены, но не могу понять стал ли он громче. Тут появляется неоднозначная ситуация — является ли источником шума отсутствие дросселя. Можно купить бу родной или от амулета, попробовать поставить. Или же изготовить максимально аналогичный шланг во втором сервисе. Точно известно что у ауди а4 появляется шум при установке неродного шланга(есть несколько примеров). Но поиск по форумам также гласит что шум рейки может не зависеть от насоса, опять же были примеры замены насоса ради устранения шума на аналогичный, не помогало. Ситуация неоднозначная. Все же я что-нибудь предприму.
Возвратимся к схеме, я обновил все шланги и трубки. Практически все соединения сопливили, особенно у бачка
Желтая трубка (на схеме) — обратка, давление в ней не такое высокое.
Стыки шлангов пропускали, зажимать не имеет смысла. Цену новых даже писать не буду, дорого. Один шланг подойдет от амулета A11-3406171AC
Я же купил шланг топливной магистрали грузовиков. В месте изгибов внутрь подложил пружину, по совету Pawel-K
Бачок тоже стал как новый
Все новое на месте
Если будете делать шланг в таком варианте — рассчитайте внутренний объем. Поскольку внутренний диаметр шланга чуть больше металлической трубки, объем всей системы у меня увеличился на 100мл. Вроде не много, но одного литра масла гур (одна бутылка) не хватило до отметки щупа.
Это еще не все! Готовлю третью часть. Там также будут наблюдения, практика и выводы
Порвался шланг высокого давления на мойке
Моечное оборудование Керхер популярно на ответственном рынке. Подобные аппараты широко используются в бытовых целях. Очистка стен, дверей домов, садовых дорожек, мытье автомобилей, стекол, мастерских и гаражей – сильный напор воды, который подает машина, эффективно справиться с удалением загрязнений и пыли. Регулярное использование мойки приводит к износу конструктивных элементов.
Часто владельцы оборудования сталкиваются с необходимостью ремонта или замены шланга высокого давления Керхер (РВД). Детально изучив нижеприведенную инструкцию, вы легко устраните неполадки самостоятельно. В целях экономии времени и сил можно обратиться за помощью к профессионалам. Свои услуги предлагает компания «Ленгидравлика», которая находится по адресу: г. Санкт-Петербург, ул. Чугунная, д. 20. Специалисты в кратчайшие сроки произведут весь комплекс работ.
Конструкция и функциональное назначение РВД
Рукав высокого давления Керхер – это один из базовых элементов гидравлической системы моечного оборудования. Гибкий трубопровод предназначен для подачи воды под напором от встроенного насоса к насадке аппарата. Чтобы шланги спокойно выдерживали значительную нагрузку, для их производства используют надежные, износоустойчивые материалы. Конструкция РВД состоит из двух слоев полимера – это может быть как резина, так и синтетический каучук. Между внутренней и наружной частью трубопровода находится металлическая оплетка, которая придает изделию дополнительную прочность. Методика навивки проволоки бывает двух типов, что стало основой для классификации шлангов давления:
Рынок предлагает широкий ассортимент рукавов, отличающихся между собой толщиной резины, количеством оплеточных слоев, диаметром, длинной и допустимой нагрузкой – параметры зависят от области применения изделий. При выборе трубок высокого давления к Керхеру следует руководствоваться рекомендациями производителя.
Причины повреждения РВД
Сбои в работе моечных аппаратов высокого давления Керхер часто связаны с повреждениями гибкого трубопровода. Шланг изнашивается, протирается, на нем образуются трещины – в результате возникает течь. Следует понимать, что под действием значительного давления, повышается риск порчи трубок. Еще одна распространенная неисправность – нарушение целостности фитингов в мойках Керхер. Крепежные детали теряют герметичность или поражаются коррозией. Причины повреждения РВД бывают следующих видов:
Срок службы РВД зависит как от качества самого трубопровода, так и от надежности крепежных деталей. Заметив утечку жидкости или неисправности в работе мойки, следует четко определить место, в котором поврежден фитинг или шланг. Если у вас возникают проблемы на этапе диагностики, обратитесь к профессионалам. Мастера компании «Ленгидравлика» радо окажут помощь в устранении неполадок моечного оборудования Karcher.
Как самостоятельно провести ремонтные работы по восстановлению РВД?
Качественно отремонтировать шланг, обеспечив стабильную и продолжительную работу мойки, несложно, главное – точно соблюдать рекомендации, выполнять все действия аккуратно и внимательно. Независимо от характера повреждения, изначально следует снять РВД. Шланги крепят к оборудованию с помощью резьбы или быстроразъемного соединения – это зависит от модели машины.
Дальнейшие действия выглядят следующим образом:
Как быть, если трещины идут вдоль всего рукава? В подобной ситуации рационально приобрести и установить новую трубку. Компания «Ленгидравлика» – отечественный производитель РВД и концевой арматуры для моечного оборудования Karcher предложит качественную альтернативу. Наши специалисты точно знают, как шланг отремонтировать или подобрать ему достойную замену. Клиентов ожидают доступные расценки на работы, оперативное выполнение заказов, ответственный подход к решению поставленных задач.
Предыстория
Мы все выяснили и делимся нашим опытом! Во-первых, шланг Керхер – это шланг высокого давления и его можно отремонтировать. В-вторых, ремонт шлангов высокого давления Керхер можно выполнить своими руками, а можно в специализированной организации.
Ремонт шланга Керхер своими руками
Технология ремонта шланга Керхер своими руками очень простая. Сначала разрезаем шланг по краям разрыва. Затем делаем срезы ровными – либо специальными ножницами, либо станком, либо отрезным инструментом.
Еще один минус. Если у вас нет в гараже (на своем складе) штуцера и силового хомута, вам всё равно тратить время на поиски и покупку штуцера нужного диаметра и хомутов.
Ремонт шланга Керхер в специализированной организации
Подписывайтесь на наши новости!
Не пропустите крутые события и важную информацию!
Мы составили список организаций в крупных городах ЦФО, в которых можно отремонтировать шланг Керхер:
Если вашего города нет в списке, попробуйте нажать здесь.
Причины ремонта шлангов высокого давления Керхер
На этом всё! Держите свой инструмент в рабочем состоянии, продолжайте получать удовольствие от работы руками! Хорошего дня!
Если шланг сорвало с фланца, то нужно ровно обрезать повреждённый участок шланга, до того места где нет, расширений, трещин и не повреждённый корд.
Далее приобрести необходимый фланец и установить его — благо в авто-магазинах их продают большое количество и выбор тоже есть. Фланец вставляется в шлангу и просто хорошо обжимается при помощи упора в губки тисков и ударов молотка с третьей верхней стороны.
Если повреждение где то по длине шланга к примеру порез, разрыв или ещё что то, то делаем точно так же как в первом случае, разрезаем шланг и отрезаем до целого, но тут поможет соединитель нужного диаметра и пара хомутов — только хомуты покупайте не копеечные, а хорошие вроде вот таких как на фото!
Ремонт шланга высокого давления на Karcher — практически безнадежное дело. Если он поврежден на прямом участке, раздавлен, разрублен, и так далее, то найти двухсторонний елочный патрубок и обжать его в домашних условиях на шланге — весьма проблематично. Обойтись без покупки нового (весьма недешевого) шланга можно лишь в случае, если его начало срывать с выходного металлического патрубка. То бишь — на накидной муфте сорвало резьбу, а новый шланг покупать не хочется. Российские мастеровые делают вот что:
Берется участок прямоугольной трубы, по-моему, 45×25, аккуратно и вдумчиво выпиливается из него захват «СКРЕПКА». С прорезями под сам шланг и под патрубок. Думаю, будет нагляднее на фотографии. Повторюсь — если новый шланг покупать совсем не хочется.
Дизайн изделия, конечно, не музейный, но работает оно исправно. Соединение может слегка подкапывать, но это не критично.
Особенности ремонта шланга с высоким давлением
Шланги высокого давления, чаще называемые рукавами высокого давления (РВД), предназначены для создания или поглощения рабочего усилия, которое под высоким давлением передается закачанными в них жидкостями или газами.
Шланг высокого давления
Основная область применения РВД – гидравлические и пневматические системы различных устройств и механизмов. Вне промышленного производства с РВД чаще всего имеют дело владельцы автотранспорта, это шланги гидроусилителя руля (ГУР), и те, кто пользуются насосами высокого давления, например, самой распространенной у нас марки Керхер.
Структура РВД
Конструкция РВД обусловлена необходимостью выдерживать внутреннее давление, которое может доходить до нескольких сотен атмосфер.
Кроме того, внутренняя поверхность шланга высокого давления должна быть невосприимчива к воздействию транспортируемой среды. Поэтому нижний его слой делается из маслобензостойкой резины или синтетического каучука.
Для изготовления верхнего, более толстого слоя рукава высокого давления используется износостойкая резина, которая в случае необходимости дополняется термозащитой в виде гофрированного покрытия, металлического или полимерного.
Между верхним и нижним слоями резины в несколько слоев наматывается металлическая проволока, благодаря чему шланг получает нужную жесткость и прочность. Слои проволоки перемежаются тонкими резиновыми плёнками.
В зависимости от способа намотки проволоки различаются два вида шлангов высокого давления:
Рукав высокого давления
В роли внутреннего жесткого каркаса кроме проволоки может выступать текстиль.
Количество слоёв проволоки и толщина слоев резины задаются стандартами, определяющими область применения того или иного типа РВД.
Фитинги для РВД
Для крепления шлангов по месту на их концах монтируются фитинги (наконечники), которые бывают следующих типов:
Крепление фитингов к концам шланга производится с помощью обжимных муфт, которые опрессовываются на специальных станках.
В зависимости от вида хвостовика фитинги классифицируются по сериям:
При установке фитингов этого типа требуется обязательно удалять оба слоя резины, внутренний и внешний.
Фитинги для рукавов высокого давления
Операция по удалению слоев резины называется окорка шланга.
Выход из строя фитингов является наиболее частым случаем повреждения шлангов высокого давления. Это объясняется величиной и интенсивностью испытываемых ими нагрузок.
Повреждения шлангов высокого давления
Причины повреждений можно разделить на следующие виды:
Важно! Чтобы максимально обезопаситься от возможных повреждений РВД, при их выборе необходимо тщательно проверять соответствие их характеристик и параметров условиям эксплуатации.
Рукава высокого давления с фитингами
Речь идет, прежде всего, о расчетном значении максимально допустимого значения давления, температуры и минимальном радиусе изгиба рукава.
Среди повреждений шлангов высокого давления наиболее распространенными являются следующие:
Замена поврежденных шлангов высокого давления
Из всего вышесказанного можно сделать вывод, что ремонт РВД заключается или в замене поврежденного участка или в замене пришедших в негодность фитингов.
При замене поврежденного участка, так же как и при замене фитингов, понадобится обжимать соединительные муфты, то есть технологически эти два действия очень похожи.
Шланги высокого давления
Последовательность операций при этом выглядит таким образом:
Заводская маркировка DN обозначает диаметр внутреннего канала шланга.
Если попалось нестандартное соединение, то ремонт осуществляется с помощью ремонтного фитинга. Для этого берется головка старого фитинга, к которой припаивается часть, подлежащая опрессовке.
Рукава высокого давления
Этим методом часто пользуются автолюбители для экстренного ремонта шлангов ГУР, а так же владельцы насосов и минимоек Кирхер.
Ремонт и замена шлангов ГУР
Причина возникновения повреждений шлангов ГУР чаще всего состоит в том, что при вращении рулевого колеса в силу трения возникает серьезное усилие. Это усилие вызывает деформацию эластичного элемента, который меняет размеры отверстий в распределительном механизме, регулирующем перепад давления в гидроцилиндре.
В результате изнашивается рукав ГУР, подведенный к ограничительному клапану. Этот рукав ГУР рассчитан на давление, в зависимости от марки автомобиля, от 70 до 130 кГс/см2.
При таком высоком давлении ремонт поврежденного шланга ГУР с помощью хомутов или проволоки практически невозможен.
Остается два варианта: или заменить трубку ГУР целиком, или заменить только поврежденную её часть, переставив фитинги на новый шланг.
Причем перестановку фитингов лучше производить в условиях специальной мастерской.
Замена и установка шланга ГУР производится следующим образом:
Шланги гидроусилителя руля
Подбор нового шланга производится с точным соблюдением диаметра, иначе могут измениться рабочие качества гидроусилителя.
Заключение
Люди, обладающие профессиональными навыками, способны отремонтировать РВД для гидравлических систем автомобиля или насоса Керхер вручную, используя простейшее оборудование и приспособления. Но качество такого ремонта останется под сомнением, что крайне не желательно.
Надо понимать, что высокое давление создает зону повышенного риска, когда поломка или нештатное функционирование РВД может привести к тяжелым последствиям. Особенно, когда это касается не насоса Керхер, а гидравлических систем тяжелой техники. Далеко не полный список таких последствий выглядит так:
Избежать этого и обеспечить продолжительную и качественную работу отремонтированного трубопровода поможет точное соблюдение инструкций, внимательность и аккуратность при монтажных работах, а так же обращение в случае необходимости к специалистам.
