РЗМ Луаз. Редуктор заднего моста Луаз. Ремонт. Разбор часть№1.
-Всем доброго дня и с наступающим Н.Г.
Решил разобрать РЗМ, посмотреть что внутри, в каком он состоянии, сделать ревизию узлам, с дальнейшей заменой всех подшипников, сальников и уплотнений. Делаю это впервые, так что не судите строго.
Открутив гайки разобрал корпус. Правда не все гайки откручивались, некоторые выходили вместе со шпильками.
Внутри все в пыли и грязи, масла давно нет.
Достал дифференциал все вроде в порядке, почистил.
Главная пара на мой взгляд тоже в порядке, износ шестерен не большой, думаю ещё походят.
Вынул шток блокировки, шарик с пружинкой на месте, убираем чтобы не потерять. Сам шток решено почистить от ржавчины, чтоб блестел как яйца и уменьшить трение хода.
Шлифанул крышку, так как простой металлической щеткой этого лучше не делать, а то остаются царапины. После покрасим.
— Ну вот, дифф на свободе можно ставить новые. Сам диференциал разбирать не стал, там все хорошо.

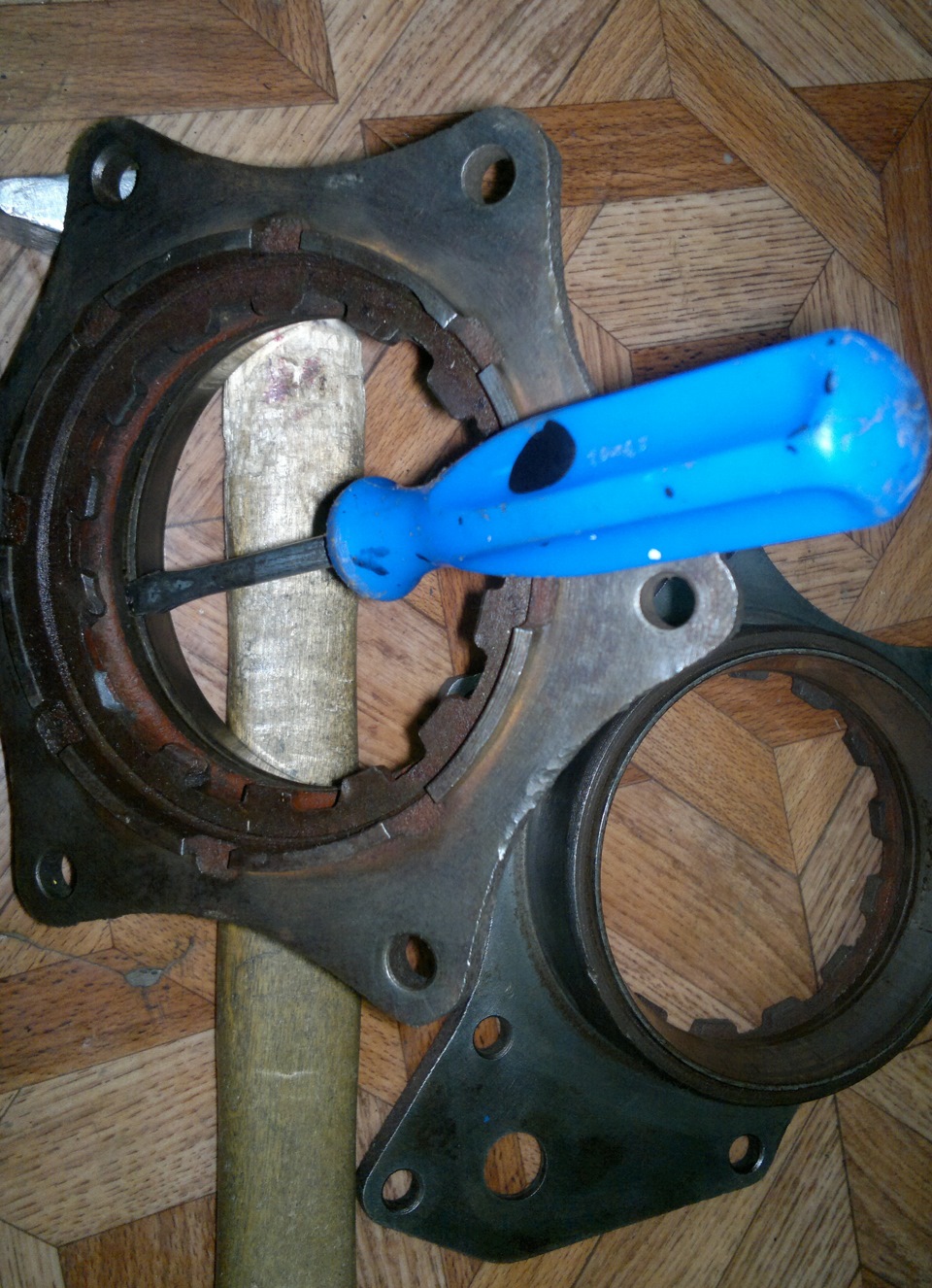

Далее разконтриваем гайку.а вот нечем. взял попавшийся на глаза саморез. Очень хорошо справился со своей задачей-гайка разконт-на.
Аккуратненько все вынимаем, подшипники под замену.

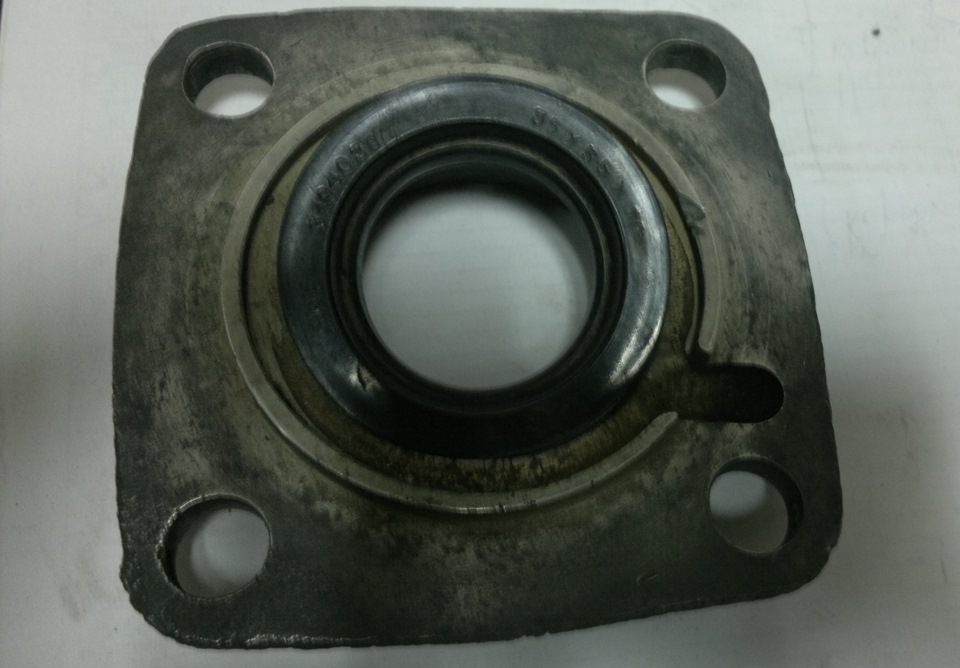

На освободившейся крышке, осматриваем сальник-тоже пора менять.
Для наглядности общий вид всего «раскинутого» РЗМ.
По ходу всего процесса приходилось возвращаться к закипевшим гайкам, чистке резьбы на всех шпильках, с дальшей посадкой последних в корпус, чтобы не откручивались.
Далее надо будет привезти подшипники, установить их и приступить к сборке. так же найти недостающие детальки, пыльник штока РЗМ, указатель уровня масла в сборе, оказался сломан и так по мелочи…
Жду ваших комментариев, советов по сборке и регулировке главной пары.
Запчасти
ЛуАЗ 969 1991, двигатель бензиновый 1.2 л., 40 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 20
а сальник что на хвостовике коробки и что на редукторе одинаковые 35х55х10?
ты саморез вбивал или вкручивал?
Одним ударом, там без фанатизма.
Где посмотреть подобное внедрение?
На просторах инета. У суб.редуктора и крепление удобное можно придумать к Луазу исходя из родных крепежей. Для асфальтовых Луазов можно LSD редуктор поставить. Для грязевых — есть редуктора с ПЧ 4.444. НО тут встает вопрос как синхронизировать вращение с передними колесами, ведь там ПЧ 4.125 — можно подобрать соответствующее занижени в передних КР, чтоб на выходе перед и зад имели одинаковое вращение.
В принципе, можно от Клюгера-Хайлендера смотреть задние редуктора, либо от других 4WD, лишь бы электроники и всяких вискомуфт не было. Думаю, суб.редуктор и понадежней будет: Форестер все-таки потяжелей Луаза. И там нет распределение крутящего момента при блоке (LSD) на оба задних колеса как полноценного, весь крутящий момент, а он при суб.ДВС не маленький, приходится то на одно, то на другое колесо, не делится полноценно, что говорит о заложенной прочности в задний редуктор.
а где вторая часть по сборке?
куда заливается масло в кожух приводного вала?
Болт в верхней его части, где-то в середине.
Тема: Регулировка главной пары
Опции темы
Отображение
Регулировка главной пары
Как отрегулировать зазор в главной паре без прибора?
Re: Регулировка главной пары
По мануалу получается.6/14,туда-сюда,перфоратор,30 головка,обратный ход,пятно на месте и вперед.Стр 167 русско-английского мануала.Качать в Руководствах.Есть и просто русский.Только не забывать окончательно стопорить кольцо. Как некоторые не делают.
Re: Регулировка главной пары
В руководстве сказано, открутить регулировочную гайку(почти конец регулировки) как подсчитать на сколько градусов?
Re: Регулировка главной пары
Смотри:шаг резьбы полтора миллиметра.То есть, полный оборот кольца уводит обойму подшипника на те же полтора.Короче,я посчитал, что надо открутить на одну десятую оборота для получения нашего зазора.Делишь как циферблат,только на 10 частей.
Re: Регулировка главной пары
понял! и получается что десятая часть равна 36 градусам.
Re: Регулировка главной пары
Хотя градусы довольно условны,потому,что надо зафиксировать стопорное кольцо,а сделать это можно только довернув гайку или отвернув на несколько градусов.Тянуть гайки желаетльно уже на масле и не стесняться давить момент.
Офф:для сравнения в мануале Нивы приведен пример затяжки ступичной гайки.Тянем до 0,7 кг/см.О как.У нас не написан моммент затяжки? Не помню,но по усилиям показалось одинаково.
Re: Регулировка главной пары
Поставить стопорное кольцо можно и не отворачивая гайку, просто кольцо может не подойти в одном месте, а немного покрутив (само кольцо) оно встает без проблем. смещение по пазам идет по всей окружности, нужно просто место найти нужное.
Re: Регулировка главной пары
Re: Регулировка главной пары
luny А это надо было уточнять вопрошающему.Я подразумеваю,что вал собран и затянут правильно:50 мм сборки 1 и 2 скорости и на метр трубы 70 кг веса на гайку.
Parnega В том-то и дело,что в последний раз пазы не сошлись ни в каком случае,крути-не крути,потому и застопорил на одну внешнюю полоску.Исполнялось все накануне гонки,под машиной,не снимая коробки,так и накосячил.Стопор выскочил и кольцо постепенно раскручивалось.Когда начался гул,было уже поздно возвращаться,через весь город ехать.Что интересно,гул и вытье ушло,значит все-таки зазор выставил правильно,а вот кольцо сорвалось.
Два зуба покоцаны и на ведомой есть накаты.Они-то и подклинивают,когда крутишь от руки. Седня собрал с колоколом и выставил зазор; по пятну непонятно,невозможно перфоратором прокрутить на скорости диффер.Есть ощущение,что пятно внутри зуба или просто пока крутишь от руки,масло успевает стечь.
сборка колесного редуктора.
наконец то потеплело и можно комфортно работать в гаражике! сегодня решил собрать задние колесные редуктора.
и так преступим. начнем сбирать верхнюю часть редуктора.
со стороны полуоси, в корпус редуктора ставим шарикоподшипник, стопорное кольцо и сальник.
вкидаем в середину шестерню, та что меньше и вставляем вал попадая в шлицы.
шестерню ставим выпуклой стороной к вилки.
со стороны резьбы на вал одеваем упорную шайбу и подшипник. но у меня была халепа. точнее не было шайбы. кто-то не поставил. из за этого был люфт по оси вала.
такую шайбу трудно найти где либо. с простого листа металла не подойдет. и тут мне на глаза попался старый диск с ручной циркулярки. там металл 1.5 мм толщины и внутренний диаметр в притирочку, без зазоров, плотненько садиться на вал.
после шайбы ставим подшипник, конусную шайбу, гайку, шплинт. конусную шайбу надо ставить конусом до гайки или в сторону крышки. теперь переходим к нижней части редуктора. ставим наружный конический подшипник со стороны ступицы колеса. на корпус ставим прокладку. ставим крышку наружного конического подшипника с сальником в сборе. и ставим крышку наружного шарикового подшипника.
вкидаем вторую шестерню, выпуклой стороной наружу. или к сальнику.
и ставим на место крышку колесного редуктора через прокладку. нижний болт должен быть длиннее и с шайбой из алюминия. шайба нужна для предотвращения утечки масла. нижний болт служит для слива масла с редуктора. ставим на место щит тормозных колодок, опору тормозных колодок и накладку опорной пластины. все прикручиваем на гайки. обжимать начинаем с центра.
вставляем ступицу попадая в шлицы шестерни.
переворачиваем редуктор и ставим его на ступицу. на Вал ведомого зубчатого колеса колесного редуктора одеваем пружину(до 09.88г стояли две тарельчатые шайбы) внутренний подшипник и вставляем регулировочный болт.
с другой стороны болт затягиваем гайкой. под гайку не забываем ставить резиновое кольцо.
под крышку внутреннего подшипника тоже ставим резиновое кольцо и закручиваем крышку.
я поставил новые колодки и рабочий тормозной.
затяжку гаек регулировочного болта надо производить на установленном редукторе и прикрученном колесе.
P.S. ремонт, регулировку и сборку произвожу по книгам:
— Каталог основных деталей и сборочных единиц автомобиля
ЛуАЗ-969М;
-Руководство по войсковому ремонту автомобиль-транспортер ЛуАЗ 967м
-ЛуАЗ 969М руководство по ремонту.
ЛуАЗ 969 1989, двигатель бензиновый 1.1 л., 1 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 14
Спасибо за обзор по сборке! Молодец, так держать!
Пожалуйста!)) Есть ещё много интересного.коробка, редуктор и т.д… всё будет… Пока времени нет.
От души, молодца, побольше бы таких статей, все грамотно и разжевано до мелочей, топчик!
Спасибо всем за хорошие коменты)))) я надеюсь кому нибудь поможет эта информация. Буду стараться работать в том же духе. В переди коробка, задний мост, кардан, электрика, автономный отопитель и многое другое. Дело идёт к весне, температура поднимается, слюни в гараже уже не замерзают)))))
Вопрос. У меня есть заводские 1.78 родной вал на котором сидят маленькие шестерни под замену там убитая резьба, под гайку которая шплинтуеться, а вот на мои родные валы от шестерен 1,29 они не садятся только что из под молотка и то не уверен что сядут. Работы по внедрению 1,78 остновились на одном собраном редукторе. Может есть какие мысли подскажите как выйти с ситуации
Или надо во́станавливать резьбовую часть или надо подгонять шлицы.
как подгонять щлицы?
подогнать шлицы будет сложновато. так как и шестерня и вал был термично обработан. шлицы можно попробовать подогнать на шестерни с помощью алмазного надфиля, в ручную. надо будет по потеть. или заняться валом. конечно если есть знакомый токарь)) но это будет сложнее.
Вопрос. У меня есть заводские 1.78 родной вал на котором сидят маленькие шестерни под замену там убитая резьба, под гайку которая шплинтуеться, а вот на мои родные валы от шестерен 1,29 они не садятся только что из под молотка и то не уверен что сядут. Работы по внедрению 1,78 остновились на одном собраном редукторе. Может есть какие мысли подскажите как выйти с ситуации
еще одно. попробуй одеть шестерню 1.29 на вал от 1.78.по идеи они должны сесть свободно и с зазором. это просто так за ради интереса.
Регулировка дифференциала луаз 969м
Военные корни, европейская сборка и передний привод: мифы и факты про ЛуАЗ-969М
Автомобильная промышленность СССР не баловала потребителей разнообразием легковых автомобилей повышенной проходимости. Ульяновские внедорожники рядовому обывателю были доступны разве что во время несения службы в рядах Вооруженных сил Советской Армии, а Москвич-410Н и ГАЗ М-72 в силу не самого массового выпуска для большинства автомобилистов представляли больше умозрительный, чем реальный интерес. Совсем другое дело — ЛуАЗ. Необычная конструкция «Волыни» и её родство с настоящей военной амфибией породило множество слухов и баек. Сегодня мы попробуем развенчать самые известные и популярные гаражные мифы, связанные с историей разработки и особенностями конструкции ЛуАЗ-969М.
П оявлению ЛуАЗ-969М предшествовала разработка и постановка на конвейер «первенца» — модели 969, серийный выпуск которой начался в конце 1966 года. Примитивная внешность машины и спартанский интерьер тут же послужили поводом для того, что гаражные корифеи зачислили компактный внедорожник в «военную разработку».
В действительности же ЛуАЗ-969 изначально задумывался как «сельский джип» — то есть, эту модель создавали специально для обычного потребителя, причем в качестве целевой аудитории выступали, в первую очередь, жители деревень и сёл, а не городские любители рыбалки и охоты.
Однако не всё так просто! Да, «девятьсот шестьдесят девятый» был рассчитан на гражданских владельцев, но этот автомобиль появился на свет именно благодаря военному заказу!
Ведь еще в начале пятидесятых годов Министерство обороны предложило советским конструкторам разработать легкий транспортёр для перевозки раненых бойцов. Исходя из выбора мотоциклетного двигателя, к проекту подключили специалистов Ирбитского мотозавода. Однако подобная задача оказалась для конструкторов ИМЗ трудновыполнимой, поэтому в 1954 году военные поставили перед Научным автомоторным институтом всё ту же необычную задачу – создать плавающий вездеход, на котором можно было бы эвакуировать раненых солдат с поля боя. Будущая машина получила обозначение ТПК – транспортёр переднего края.
Главный конструктор НАМИ Андрей Александрович Липгарт развил идею, предложив параллельную разработку гражданского автомобиля повышенной проходимости, предназначенного для продажи. Такой шаг позволил бы заметно снизить затраты на разработку и выпуск военной машины. Ведь основной заказчик нуждался в крайне небольшом количестве транспортёров и в этом случае продукт оказался бы поистине «золотым».
При этом компактная машинка, в отличие от ГАЗ-69 и УАЗ-469, не имела отдельной рамы, поскольку её элементы были интегрированы в полунесущий кузов. Именно поэтому внешняя примитивность машины была весьма обманчивой, ведь за ней скрывался весьма нетривиальный полёт конструкторской мысли!
Мануалы ЛуАЗ Волынь
Рис. Подвеска передняя:
1 — втулка резиновая; 2, 4, 14 — втулка распорная; 3 — амортизатор; 5 — ограничитель хода колеса,; 6 — буфер подвески; 7 — шайба буфера опорная; 8 — шайба специальная; 9 — болт торсиона; 10 — торсион правый; 11 — прокладка; 12 — болт крепления подвески специальный; 13 — шайба ограничительная осевого смещения рычага подвески; 15 — кольцо рычага подвески защитное; 16 — втулка рычага подвески внутренняя; 17 — ось подвески; 15 —масленка; 19 — прокладка торсиона защитная; 20 — шайба торсиона специальная; 21 — болт специальный; 22 — втулка рычага подвески наружная; 23 — торсион левый; 24 — болт крепления специальной шайбы; 25 — кронштейн крепления нижнего конца амортизатора; 26 — болт регулировочный максимального угла поворота колеса; 27 — рычаг подвески; 28 — корпус поворотного кулака; 29 — буфер ограничителя; б — полость, заполненная смазкой при смазке втулок рычага
При проверке состояния элементов подвесок обратить внимание на работоспособность гидравлических амортизаторов 3, надежность их креплений, на состояние резиновых втулок 1, буферов 6 и колец 15. При повреждении или затвердевании заменить их новыми.
При медленном гашении колебаний (3—4 колебания) кузова автомобиля при переезде неровности или появлении посторонних стуков и подтеканий жидкости из амортизаторов обращаться на станцию технического обслуживания.
После езды по бездорожью обратить особое внимание на буферы 29 и ограничители 5 хода колес вниз, которые могут быть отогнуты в сторону от пальцев рычагов.
В процессе эксплуатации автомобиля подвеска может «проседать», в результате чего зазоры между буферами 6 и опорами буферов на рычагах 27 подвесок уменьшаются.
Подвески имеют ступенчатую регулировку торсионов.
Величина зазора для снаряженного автомобиля должна быть у передней подвески 10—20 мм, у задней — 15—25 мм.
Если величина зазора меньше 10 мм у передней подвески и 15 мм у задней подвески, то торсионы необходимо установить (выставить) в новое положение, для чего:
Рис. Кулак поворотный:
1 — накладка; 2 внлка рычага; 3 — шкворень; 4 — манжета,; 5 — корпус поворотного кулака; 6 — прокладка регулировочная; 7 — заглушка; 8 — штифт; 9 — масленка; 10 — корпус втулки шкворня; 11 — втулка шкворня бронзовая; 12 — кольцо грязезащитное шкворня поворотного кулака; 13 — болт
Для проверки осевого зазора в шкворневом соединении вывесить колесо и покачать им в направлении оси шкворня.
При ощутимом зазоре его необходимо устранить, произведя следующие работы:
Трансмиссия луаз 969м схема
Итак начнём. Тема обширная, начинается двигателем и заканчивается шестернями в колёсных редукторах и размером колёс.
Категорически запрещается во время движения автомобиля при включении четвертой передачи нажимать с усилием вправо на рычаг переключения передач, т. к. может включиться передача заднего хода и произойдет поломка коробки передач.
Для доступа к коробке передач предусмотрен люк, закрываемый крышкой 2, к заливной пробке 1 — люк в крышке 2, закрываемый крышкой 3.
Для доступа к заливной пробке 2 редуктора заднего моста и к бензобаку в полу кузова имеются люки, закрываемые крышками 3 и 4.
Рис. Коробка передач:1 — пробка заливного отверстия (указатель уровня масла); 2, 3 — крышка; 4 — пробка сливного отверстия
Контроль за уровнем масла в указанных агрегатах осуществляется указателями уровня масла с двумя рисками. Указатели уровня масла совмещены с пробками заливных отверстий. Заливать масло следует до уровня верхней риски (указатель вывернуть). Эксплуатация автомобиля при уровне масла ниже нижней риски не допускается.
Рис. Редуктор заднего моста и кожух приводного вала:1, 5 — сапун; 2 — пробка заливного отверстия (указатель уровня масла); 3 — крышка; 6, 7 — пробка сливного отверстия; 8 — пробка контрольного отверстия
Течь масла устраняется затяжкой сливных пробок 4 и 6 или заменой прокладок под пробками. При появлении течи масла через манжетные уплотнения до снятия агрегата с автомобиля очистить сапун 1 от загрязнения и убедиться, что уровень масла находится не выше рекомендованного.
ТПК с новыми агрегатами и повышенными эксплуатационными качествами. Машины трех серий с разными элементами внешности под общей маркировкой ЗАЗ-967…
Читать полностью
Ещё в 1962 году был рекомендован к серийному производству небольшой полноприводный военный автомобиль — транспортёр переднего края, имеющий возможность плавать за счёт вращения колёс в воде. Позже он получил название ЛуАЗ-967. В плане хрущёвской конверсии решили на его базе выпускать гражданский грузопассажирский автомобиль для села. С амфибии сняли понтон, лебёдку, изменили корпус, восстановили привычную посадку водителя. Брезентовый верх, слегка модернизировав, оставили, военно-утилитарное оформление салона, да и всего автомобиля — тоже. Остались также 30-сильный V-образный двигатель воздушного охлаждения, ведущий происхождение от одной из разработок BMW (фактически двигатель от ЗАЗ-965 «горбатого» Запорожца) и подвеска. А вот привод на заднюю ось убрали. То ли чтобы удешевить авто, то ли, что более вероятно, в связи с трудностями освоения производства деталей привода задних колёс на небольшом заводе в Луцке. Таким оригинальным путём и получился первый отечественный переднеприводник, раньше «Фольксвагена» и прочих мировых брендов. На нём сохранилась от амфибии 13-дюймовые покрышки повышенной проходимости (на части автомобилей), передние колёсные редукторы и была установлена система отбора мощности для привода различных стационарных устройств, применяемых в сельском хозяйстве. Замков на обеих дверях, а тем более опускных окон, не было. Задний борт открывался, задние сидения складывались для перевозки груза. Лобовое стекло могло откидываться вперёд, а тент сниматься.
фотография ЛуАЗ-969 «Волынь»
Одним из разработчиков нового автомобиля был Борис Фиттерман. Только благодаря его вмешательству технические условия для нового авто были согласованы во всех союзных ведомствах. Серийному производству луцких автомобилей дали «зеленый свет». Выпуск новинки под именем ЗАЗ-969В (в честь конструкторов) стартовал в 1966 году с первой партии из 50 штук. За 5 лет было сделано 7438 экземпляров.
Эксплуатировался автомобиль как государственными организациями, так и «частниками», однако его проходимость для сельских грунтовых дорог оказалась недостаточной. Постепенно на смену, с 1968 по 1971г, пришёл ЗАЗ-969 с подключаемым при необходимости приводом на задние колёса. Хотя основным приводом всё равно остался передний, а внешность совершенно не изменилась. Теперь стало явно нехватать мощности в 30 л.с. В 1975г был освоен ЛуАЗ-969А (уже по названию завода) с конструктивно схожим сорокасильным двигателем (тоже от Запорожца) и запасным колесом, перенесённым на задний борт. В задней части тента появились ещё 2 боковых окна. В 1979-м стартовал ЛуАЗ-969М со слегка более комфортабельным кузовом. Впрочем, движок-«тридцатку» иногда ставили и на него вплоть до 1990г. («сороковки» не успевал делать Мелитопольский завод).
фотография ЛуАЗ-969 «Волынь»
фотография ЛуАЗ-969М «Волынь»
Грузопассажирский автомобиль, выпускается Луцким автомобильным заводом с 1990 г. Кузов — металлический, открытый, четырехместный, двухдверный, с откидывающимся задним бортом, снабжен съемным тентом с каркасом безопасности. Передние сиденья — раздельные, регулируемые в продольном направлении, спинки имеют регулировку наклона и откидываются назад. Два задних сиденья — одноместные, откидные, складывающиеся над колесными нишами.
Грузопассажирские автомобили, к которым относился и ЛуАЗ, обязательно должны были иметь сзади удобную погрузочную площадку. Поэтому компактный силовой агрегат Запорожского автозавода, состоящий из собственно двигателя, КПП и главной передачи, пришлось разместить спереди. Привод на задние колеса, понижающая передача и блокировка заднего дифференциала включались по желанию водителя. Коробка передач жестко соединялась с редуктором заднего моста трубой, внутри которой вращался приводной вал. Такая схема позволяла применить редкое техническое решение: исключить карданные шарниры из привода от КПП к заднему редуктору главной передачи. Качание полуосей (ход колес ограничивался десятью сантиметрами) осуществлялось за счет карданных шарниров со стороны колесных редукторов и скользящих сухарей со стороны дифференциалов (схема, прекрасно знакомая по «классическим» «Запорожцам»). Отсутствие традиционного для большинства джипов громоздкого заднего моста и заключенный в жесткую трубу приводной вал значительно повышали проходимость автомобиля. При этом «спартанское» оборудование и полунесущая конструкция кузова с интегрированными в днище элементами рамы делали луцкий джип достаточно легким, что также способствовало улучшению проходимости.
Шасси ЛуАЗов представляло собой оригинальную, надежную и работоспособную конструкцию, не лишенную недостатков, но имеющую и многочисленные достоинства. Поэтому в ходе модернизации о принципиальном изменении шасси речь не шла, а самым уязвимым местом ЛуАЗ-969 оставался маломощный двигатель. Количество лошадиных сил увеличивалось по мере совершенствования мелитопольских моторов (в первую очередь, ориентированных на ЗАЗ): в итоге к середине 70-х луцкие микроджипы оснастили 40-сильным МеМЗ-969А.
В модернизированном ЛуАЗе существенной доработке подвергся кузов. Полностью изменилось оформление передка, капот получил крепление на передних петлях, как на «Жигулях» и «Москвичах» того времени. Была модернизирована светотехника, на заднем борту появились фонари заднего хода и освещение номерного знака. Цельноштампованная рама ветрового стекла получила «радиусную» верхнюю часть (для лучшего стока воды). Съемные верхние части дверей стали металлическими, что позволило установить на них полноценные окна с форточками. Все изменения в интерьере автомобиля были направлены на обеспечение комфорта и безопасности. Появилась новая, травмобезопасная панель приборов, «штатные » ремни безопасности, энергоемкая рулевая колонка, снабженная противоугонным блокиратором (как на ЗАЗе и ВАЗах). Дуги, ранее лишь поддерживающие съемный тент, были усилены они взяли на себя функцию дуг безопасности на случай опрокидывания. Важный момент появление шумопоглощающих панелей и звукоизоляции, улучшенная герметизация тента.
Еще до начала серийного производства ЛуАЗ-969М вошел в десятку лучших внедорожников Европы по итогам международного салона в Турине (Италия, 1978 год), а годом позже на выставке в Ческе Будеёвице (Чехия) получил Золотую медаль как один из лучших автомобилей для жителей села. Серийное производство модернизированного ЛуАЗа началось в мае 1979 года, и именно этой модификации «лунохода» 22 сентября 1982 года выпала честь стать стотысячным автомобилем, сошедшим с конвейера Луцкого автозавода.
Центральномоторный. Смотрите, что можно сделать из ЛуАЗа, если руки растут откуда надо
— Если ее «запенить», она же еще и плавать сможет…
— Да, я уже прикидываю, где и что можно разместить. Нужен условный «куб» воздуха, и она реально поплывет!
Чего только не встретишь на этапах возрожденного белорусского триала! То «обрезок» старой Audi 80/90 Quattro, отважно штурмующий секции, то полноприводный VW T3 Syncro, то… Мы даже не знаем, как назвать этот автомобиль, потому что от ЛуАЗа здесь остался лишь кузов и подвески, а все остальное полностью переделано.
Стандартный двигатель ЛуАЗа также не устраивал Андрея, причем по всем параметрам: во-первых, маломощный, во-вторых, ненадежный, в-третьих, лежит за пределами колесной базы, перед передней осью. В принципе можно было бы просто заменить мотор другим, как поступают многие, но для Андрея вопрос развесовки также был далеко не последним, ведь машина готовилась и для джип-триала в том числе. Да и стандартная коробка вряд ли справилась бы с более мощным мотором, поэтому при «свапе» решено было переделать ЛуАЗ из переднемоторного в центральномоторный.
Поскольку при такой схеме «родная» коробка уже не годится, Андрей поменял и схему трансмиссии: вместо постоянной ведущей передней оси и жестко подключаемой задней теперь у Crazy Frog постоянный полный привод с блокировкой «центра». Дизель состыкован с жигулевской коробкой, а та через кардан передает момент на нивовскую «раздатку».
«По-хорошему нужно было еще немного назад отнести передний редуктор, чтобы полуоси смотрели не строго по сторонам, а немного вперед и ходили бы параллельно с рычагами. Но этот «прокол» выяснился уже после сборки автомобиля, во время испытаний. Получается, чтобы сделать все как надо, нужно относить мотор еще немного назад, варить новые карданы… Но пока поездим так, посмотрим, как машина покажет себя на триале».
И она себя показала! На втором этапе белорусского триала, который состоялся в Заславле 23 июня, где «дебютировал» Crazy Frog, Андрей Кощенко занял первое место в своей категории, обойдя более 20 участников. Поздравляем!
Ну а тем, кто интересуется прошедшим мероприятием, предлагаем ознакомиться с официальным фотоальбомом 2-го этапа белорусского триала.
Рулевой редуктор газель на луаз
Электропроводка ЛуАЗ 969 – важные особенности системы, которые следует знать
Данная модель автомобиля проектировалась на основе модели 967, которая выпускалась для военной промышленности и обладала уникальными характеристиками, это была амфибия с гребным винтом, возможностью сбрасывания с парашютом и другими характеристиками, которые не нужны в гражданском использовании. Главное преимущество это то, что электропроводка ЛуАЗ 969 проста, и от военного варианта она не отличается, поэтому и разобраться в ней несложно.
Простой и очень проходимый автомобиль незаменим для бездорожья
Рулевой Редуктор от газели на Луаз — поиск по DRIVE2
Монтаж и демонтаж оборудования. / 100tonn.com
Большой магазин сварки – низкие цены!
Добрый день!Подскажите пожалуйста установку рулевого
редуктораГазелинаЛуАЗ
с двигателем МеМЗ 245.Все получилось бы красиво но там у меня стоит генератор от Москвича и переделывать не хотелось бы.Я установил двигатель через переходную плиту впереди.
рулевое управление(переделанное). — ЛуАЗ 969, 1.9 л., 1978.
Отзыв владельца ЛуАЗ
969 — фотография. всем привет. доделал
рулевое
, точнее
969 1978, двигатель бензиновый 1.9 л., 75 л. с., полный привод, механическая коробка передач
Мой вариант наверное только РР от
ГАЗели
, так как он с ходу не виден, а под капот может не.
Замена рулевого редуктора — ЛуАЗ 969, 1.6 л., 1989 года на.
Дошла очередь до рулевого
редуктора
. Как и писал ранее выбор пал на
редуктор
123 Мерседеса Для
редуктора
подготовлена площадка. Теперь
редуктор
защищен от грязи и лишней влаги. Устанавливался таким образом чтобы было прямое соединение.
Особенности проводки в данной модели
Отметим сразу, что при производстве рассматриваемых автомобилей во главу угла всегда ставилась экономия, поэтому можно встретить модели с одним ведущим мостом (просто этих узлов одно время не хватало) и другими решениями, которые снижали стоимость, но негативно сказывались на надежности и долговечности конструкции.
Можно отметить следующие факторы:
Эта схема актуальна для всех автомобилей, произведенных с марта 1981 года по август 1986, укомплектованных генератором без интегральной платы
Усовершенствованный вариант генератора вызвал изменения в схеме
Совет! В такую схему некоторые автовладельцы включают более мощные генераторы, это обеспечивает более яркий свет и стабильную зарядку аккумулятора на любых оборотах.

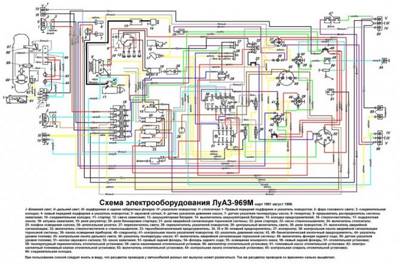

По этой картинке легко разобраться в особенностях электрооборудования ЛуАЗа
Некоторые особенности ремонтных работ
Если у вас возникли неисправности, то следует немедленно устранять их. Работы не отличаются сложностью, ведь в системе нет электроники, мы рассмотрим только самые общие рекомендации, не углубляясь в процесс.
Текущий ремонт
Для работ вам понадобится простейший набор инструмента и тестер, с помощью которого можно быстро и точно диагностировать систему и проверять наличие тока в том или ином узле.
В целом, можно выделить несколько советов:

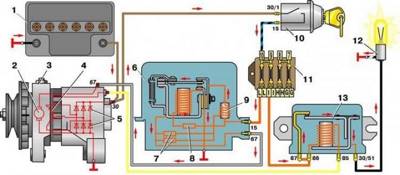

Если вы ставите более мощный генератор, воспользуйтесь этой схемой

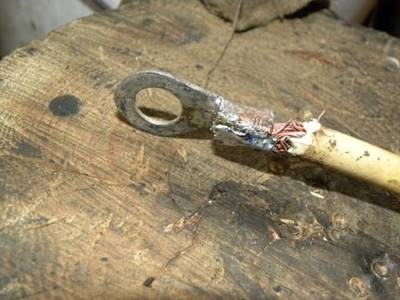

Такое соединение недопустимо
Так выглядит правильно собранный контакт
Замена электропроводки
Если проводка ЛуАЗ в совсем плачевном состоянии, то проще заменить ее полностью, чем работать с отдельными узлами.
По этому вопросу можно отметить следующее:
История появления автомобилей ЛуАЗ

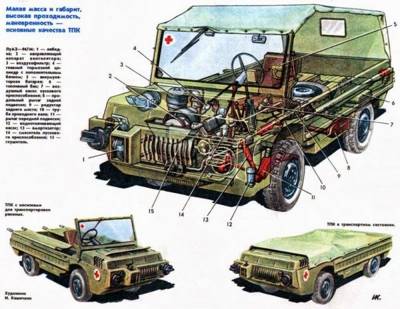

Общие черты гражданского вездехода можно заметить во внешнем облике «транспортера переднего края» (ТПК) – именно так называлась амфибия ЛуАЗ 967 в документации военных подразделений, принятая на вооружение в конце 60-х годов.
Справочно: Фактически, ЛуАЗ 969 – это глубока конверсия военного ТПК. За его основу взята лишь концепция, а основные узлы и агрегаты спроектированы заново. От военного к гражданскому автомобилю перешла лишь электропроводка ЛуАЗ, а также силовой агрегат.
Кроме того, в разрабатываемой модели, массовый выпуск которой начался в 1967 году, также использовалась:
Справочно: практически полная унификация деталей и узлов давала одно неоспоримое преимущество – цена автомобиля оставалась низкой. Поэтому, в случае с ЛуАЗ 969 было принято именно такое решение – максимальная совместимость с военной амфибией.
Различия в комплектации
Следует различать внешне одинаковые автомобили ЛуАЗ 969:

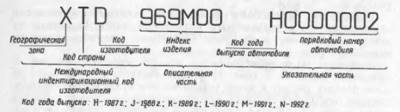

Также существовала небольшая путаница и в обозначениях автомобиля:
Модернизация ЛуАЗ 969
В 1975 году завод запустил в производство ЛуАЗ 969А, который:
С 1979 года завод перешел на выпуск ЛуАЗ 969М, у которого:
Справочно: проводка ЛуАЗ постоянно видоизменялась по причине нестабильных поставок на конвейер комплектующих. Поэтому, заводом-изготовителем на всех схемах указывались годы выпуска автомобилей.
Автомобили ЛуАЗ 969 были достаточно надежными и ремонто пригодными, что позволяло владельцам своими руками осуществлять техническое обслуживание и уход. Тем не менее, практически все годы производства завод в Луцке испытывал проблемы с поставками запчастей:
Общее описание семейства[ | ]
В семейство входили следующие серийные модели:
Также с ним тесно связаны автомобили:
ЛуАЗ-969 был первым советским переднеприводным автомобилем (вариант «969В» без привода на заднюю ось). Также ЛуАЗ-969 — это первый внедорожник, бывший предметом народного потребления, то есть, официально продававшийся «в личное пользование». Кроме того, ЛуАЗ-969 — первый серийный советский автомобиль, созданный специально для нужд жителей села.
Функциональный дизайн и упрощённая отделка кузова, обеспечивающего лишь минимальный комфорт, соответствовали назначению автомобиля.
Близкие по классу лёгкие внедорожники для армии или жителей села создавались и за границей — например, западногерманские DKW Munga (1956—1968), Haflinger (1959—1974) и Volkswagen Iltis (1978—1988), Farmobil (1962—1966), восточногерманский Wartburg 353—400 Jagdwagen и другие.
Особенности системы зажигания
Поскольку гражданская версия автомобиля не умела плавать, то исполнение систем зажигания сделано по классической схеме:

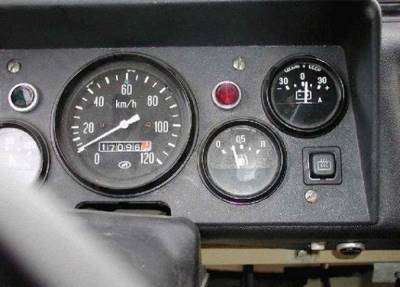

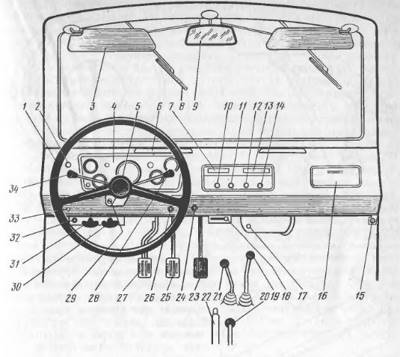

Также на панели приборов установлены 2 термометаллических предохранителя номиналом 20А для защиты:
Совет: В случае срабатывания защиты, необходимо определить причину отказа, устранить ее и восстановить цепь путем нажатия на кнопку термопредохранителя на панели приборов.
Для защиты цепи омывателя и стеклоочистителя ветрового стекла также применен биметаллический предохранитель. Он установлен под капотом, и имеет порог срабатывания в 3,5А.
Подвеска луаз 969м чертежи
При проверке состояния элементов подвесок обратить внимание на работоспособность гидравлических амортизаторов 3, надежность их креплений, на состояние резиновых втулок 1, буферов 6 и колец 15. При повреждении или затвердевании заменить их новыми.
При медленном гашении колебаний (3—4 колебания) кузова автомобиля при переезде неровности или появлении посторонних стуков и подтеканий жидкости из амортизаторов обращаться на станцию технического обслуживания.
После езды по бездорожью обратить особое внимание на буферы 29 и ограничители 5 хода колес вниз, которые могут быть отогнуты в сторону от пальцев рычагов.
Рис. Подвеска передняя:
1 — втулка резиновая; 2, 4, 14 — втулка распорная; 3 — амортизатор; 5 — ограничитель хода колеса,; 6 — буфер подвески; 7 — шайба буфера опорная; 8 — шайба специальная; 9 — болт торсиона; 10 — торсион правый; 11 — прокладка; 12 — болт крепления подвески специальный; 13 — шайба ограничительная осевого смещения рычага подвески; 15 — кольцо рычага подвески защитное; 16 — втулка рычага подвески внутренняя; 17 — ось подвески; 15 —масленка; 19 — прокладка торсиона защитная; 20 — шайба торсиона специальная; 21 — болт специальный; 22 — втулка рычага подвески наружная; 23 — торсион левый; 24 — болт крепления специальной шайбы; 25 — кронштейн крепления нижнего конца амортизатора; 26 — болт регулировочный максимального угла поворота колеса; 27 — рычаг подвески; 28 — корпус поворотного кулака; 29 — буфер ограничителя; б — полость, заполненная смазкой при смазке втулок рычага
В процессе эксплуатации автомобиля подвеска может «проседать», в результате чего зазоры между буферами 6 и опорами буферов на рычагах 27 подвесок уменьшаются.
Подвески имеют ступенчатую регулировку торсионов.
Величина зазора для снаряженного автомобиля должна быть у передней подвески 10—20 мм, у задней — 15—25 мм.
Если величина зазора меньше 10 мм у передней подвески и 15 мм у задней подвески, то торсионы необходимо установить (выставить) в новое положение, для чего:
Рис. Кулак поворотный:
1 — накладка; 2 внлка рычага; 3 — шкворень; 4 — манжета,; 5 — корпус поворотного кулака; 6 — прокладка регулировочная; 7 — заглушка; 8 — штифт; 9 — масленка; 10 — корпус втулки шкворня; 11 — втулка шкворня бронзовая; 12 — кольцо грязезащитное шкворня поворотного кулака; 13 — болт
Для проверки осевого зазора в шкворневом соединении вывесить колесо и покачать им в направлении оси шкворня.
При ощутимом зазоре его необходимо устранить, произведя следующие работы:
Автомобиль приобретен 10 лет назад. Столкнувшись с «болячками» ЛуАЗа, начал их устранять и дорабатывать машину.
Первая доработка — спустя три года после покупки: установил на перед лебедку 6000lbs и блокировку дифференциала. Всего было три стадии доработки.
Первая стадия (2010 год): двигатель ВАЗ-2103, пружинная подвеска от ВАЗ-2108, шестерни колесных редукторов установлены с ПЧ 1,78, шины Cordiant Off-Road 205/75 R15 (через проставки). Установил тент (вместо металлической крыши), заднюю оптику от ВАЗ-2106. Переделан передний бампер (старый сильно торчал спереди), установлены пороги. Сделан лифт кузова. Машина перекрашена в белый цвет (изначально был зеленый).
Вторая версия (2012 год). Удлинены рычаги подвески под 31 дюйм, установлены фланцы под карданы УАЗ (вместо полуосей) и четыре кардана от УАЗ Патриот, установлены другие шестерни колесных редукторов (с ПЧ 2,0), передняя подвеска стала торсионной с задними амортизаторами от «Жигулей», в задней подвеске установили задние пружины от «классики» и задние амортизаторы от «Нивы». Дисковые тормоза на всех колесах, диски от Mazda 626, передние суппорты от ВАЗ-2108, задние от Lada Kalina Sport с механическим ручником. Шины городские «Медведь» (31/10,5 R15), шины для бездорожья — тракторные (32/7,5 R16). Удлинение кузова, радиатор поставлен вперед. Установлены сиденья от Isuzu, отделанные экокожей. Резиновые расширители арок. Установлена музыкальная система.
Сделан снегоотвал для чистки снега зимой.
Установить ГУР и сделать защиту днища.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Повышенный шум главной передачи
Износ или разрушение подшипников шестерён главной
Поломка или износ подшипников дифференциала
Увеличенный зазор в главной передаче
Неправильно выставлен размер С=87±0,04 мм в главной
Замените изношенные или разрушенные подшипники
Замените подшипники дифференциала
Отрегулируйте зазор в главной передаче
Выставьте размер С в главной передаче
Периодические сильные стуки, возникающие при работе автомобили с включённым редуктором задне-
го моста под нагрузкой и более слабые при отключении редуктора заднего моста
Поломка одного или нескольких зубьев шестерён главной
передачи редуктора заднего моста
Замените главную передачу
Стук в дифференциале
Износ зубьев шестерён дифференциала
Износ опорной поверхности под шестерни сателлитов в
Износ опорной поверхности под сухарь полуоси в фасон-
ном пазу полуосевых шестерён
Ослабление болтов крепления ведомой шестерни главной
пары к корпусу дифференциала
Износ пальца сателлитом под шестернями
Замените изношенные детали
Замените изношенные детали и отрегулируйте осевое
перемещение шестерён полуоси
Замените полуосевые шестерни и отрегулируйте осевое
Снимите редуктор заднего моста, разберите, извлеките
дифференциал и проверьте затяжку болтов
Разберите и замените изношенные детали
Затруднено включение блокировки редуктора заднего моста
Наклёп или забоины шлицев муфты блокировки заднего
моста или шлицев крышки дифференциала
Износ или деформация вилки включения блокировки зад-
Зачистите шлицы или замените изношенные детали
Замените вилку в сборе со штоком
тяги шплинт и шайбу;
рассоединении с редуктором;
тора к раме и, не допуская разрушения установленной между фланцами картонной прокладки, снимите ре-
дуктор в сборе с опорой и полуосями с автомобиля;
полуоси в сборе с чехлами и сухарями полуосей (по мере необходимости).
Устанавливайте редуктор заднего моста в последовательности, обратной снятию. При этом:
должна быть установлена торцом без фаски в сторону приводного вала;
несоосности в соединении компенсационная муфта — зубчатые хвостовики;
