Как отрегулировать передний тормоз велосипеда
Настройка шоссейных тормозов
В этой статье будет обсуждаться регулировка рычага суппорта с двойным шарниром, регулировка колодки к ободу, зазор колодки и центрирование колодки.
Тормоза с двойным поворотным суппортом используются на многих современных дорожных велосипедах. Это комбинация тормоза «по центру» и «по бокам». Один рычаг суппорта имеет шарнир от центра колеса, другой рычаг поворачивается прямо над центром колеса.
В этой статье мы рассмотрим:
Установите калипер

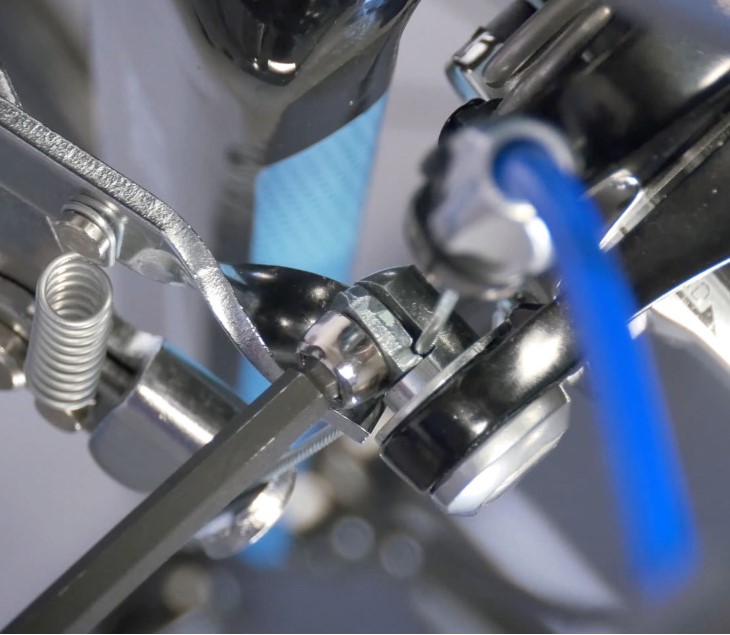

Суппорты крепятся к раме или вилке с помощью шестигранника и гайки. Удерживайте тормоз по центру обода и закрепите гайку с усилием в соответствии со спецификациями производителя, обычно 6–7 Нм. Держите суппорты близко к центру на ободе, так как это поможет корректно установить колодку позже.
Установите кабель
Полезно использовать тормозной трос, чтобы удерживать колодки рядом с ободом. Это облегчает настройку.
Пропустите кабель через регулятор натяжения и механизм зажима. Отпустите регулятор натяжения на два-три оборота, чтобы можно было выполнить последующие регулировки. Убедитесь, что механизм поджатия колодок находится в закрытом положении. Прижмите колодки к ободу и закрепите прижимной болт согласно спецификациям производителя, обычно 5 Нм.
Регулировка колодок к ободу
Для тормозов с двойным шарниром расположение каждого шарнира рычага отличается, и колодки движутся по разным дугам по мере приближения к ободу. Левый боковой рычаг (если смотреть спереди на тормоз) действует как боковой рычаг. Колодка опускается вниз по мере движения к ободу. Правая сторона действует как центр тяги. Правая колодка будет двигаться вверх по мере приближения к ободу.
Из-за этих разных дуг колодок, установите правую колодку ниже на тормозной поверхности обода, а левую колодку выше на тормозной поверхности.
Большинство поворотных тормозов используют систему колодок с выпуклыми и вогнутыми поверхностями. Эта система позволяет регулировать то, как поверхность колодки ударяет по ободу.
Отрегулируйте передний и задний край колодки равномерно.
Другой метод заключается в создании запаса на заднем крае колодки с помощью резиновой ленты. Этот метод работает только в том случае, если проставочные шайбы используют выпукло-вогнутую систему. Слегка сожмите рычаг и ослабьте винт колодки. Колодка самостоятельно выровняется по ободу от давления. Закрепите колодку, удалите резиновую ленту и проверьте.
Установите шайбы, которые позволяют регулировать схождение. Если таких шайб нету, установите колодки так, чтобы сзади был небольшой зазор.
Установка зазора в колодках
Сожмите рычаг с усилием, чтобы рубашка установилась корректно и проверьте надежность зажимного болта кабеля. Используйте регулятор натяжения, чтобы отрегулировать зазор на колодках.
Колодки, которые установлены слишком плотно, затрудняют центрирование и скорее всего будут тереть во время езды. В этом случае регулятор натяжения, расслабив трос, чтобы отодвинуть колодки от обода.
При слишком ослабленном тросе, ручка почти соприкасается с рулем, что приводит к плохой тормозной способности. Поверните регулятор натяжения против часовой стрелки, вытягивая трос и приближая колодки к ободу.
Обычно передние и задние тормоза настраиваются одинаково.
Центрирование
Просмотри площадку по центру обода. Двойные поворотные тормоза обычно имеют центрирующий винт. Поворот винта по часовой стрелке притягивает обе колодки к стороне тормоза с винтом. Ослабив винт вы переместите оба тормоза в сторону, противоположную винту.
В некоторых моделях с двойным шарниром отсутствует центрирующий винт. В этих случаях сдвиньте одновременно гайку крепления тормоза и корпус тормоза. Используйте центрирующий ключ тормоза, если на тормозе имеется центрирующая плоскость.

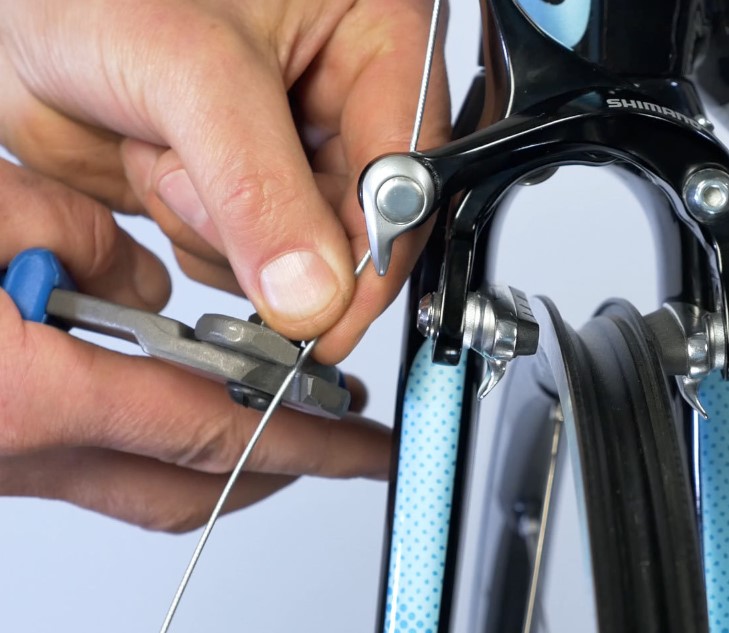

Обрежте кабель и наденте оконцовку. Закончите процесс настройки, обрезав кабель и установив заглушку.
Итак, как мы видим процесс настройки шоссейных тормозов не так уж и сложен, но имеет некоторые нюансы. Мы надеемся что теперь это будет легкая задача для вас. Если у вас есть своим методы установки и регулировки тормозов, мы бы с удовольствием их прочитали в комментариях.
Как настроить и отрегулировать дисковые тормоза на велосипеде
Устройство дисковых тормозов велосипеда
Дисковые тормоза предназначены для торможения велосипеда путем преобразования кинетической энергии в тепловую посредством трения колодок о тормозной диск. Как говорилось ранее, дисковые тормоза велосипеда бывают механические и гидравлические. Принцип их действия одинаков, но присутствуют небольшие отличия в конструкции.
Дисковые механические тормоза велосипеда
Дисковая механика представляет из себя следующую конструкцию.
Дисковые гидравлические тормоза велосипеда
Дисковая гидравлика очень похожа на механический аналог. Главное отличие, что сила, приложенная к тормозной ручке, передается на колодки не при помощи троса, а благодаря тормозной жидкости DOT4 (на тормозах Avid, Hayes, Helix) или минерального масла (на тормозах Shimano). Далее рассмотрим конструкцию гидравлических дисковых тормозов.
Что желательно сделать перед регулировкой тормозов
Если требуется настройка дисковых тормозов, которые уже были некоторое время в эксплуатации, то перед выполнением регулировки желательно произвести следующие подготовительные работы:
Проверить ротор
Первым делом откручиваем ротор тормозов от втулки и проверяем его на наличие деформации. Это можно сделать, положив его на ровную поверхность (стекло, зеркало и др.) и произвести осмотр. Если ротор неплотно прилегает, то перед настройкой дисковых тормозов следует его выровнять. Если деформация незначительна, то данную операцию можно произвести при настройке тормозов.
Проверить колодки
Снимаем тормозные колодки. Для этого находим расширение на калипере и проворачиваем за язычок каждую колодку по очереди. Если все сделано правильно, то демонтировать их не составит труда. Далее производим визуальный осмотр поверхности на наличие сколов. В случае сильных повреждений или износа колодку следует заменить.
Проверить состояние тросиков и рубашек
Данный пункт предназначен исключительно для механики. Перед регулировкой механических дисковых тормозов велосипеда следует тщательно проверить состояние тросиков и рубашек. Если трос имеет повреждения, а именно, если он распушился, наблюдаются разорванные отдельные волокна, то следует в обязательном порядке его заменить. Не важно, меняется трос или нет, его, перед настройкой тормоза, необходимо смазать. Так же осматриваем рубашку троса. Если на ней видны трещины или разрывы, то лучше ее заменить.
Проверить состояние гидролинии на предмет утечек
Данный пункт предназначен исключительно для гидравлики. Перед регулировкой гидравлических дисковых тормозов велосипеда произведите осмотр гидролинии на предмет повреждений (желательна ее замена, даже если повреждение незначительное), а также проверьте отсутствие протечек масла/тормозной жидкости по местам соединения гидролинии с калипером и мастер-цилиндром. Еще одно место, откуда может травить тормозную жидкость – шток, идущий от ручки тормозов на поршень (если прохудились манжеты). Ну, и сняв тормозные колодки, проверьте отсутствие утечек на калипере.
Удалить грязь и масло с тормозных колодок и ротора
В процессе езды на велосипеде, со временем, на роторе и тормозных колодках скапливаются грязь и масло, которые ухудшают эффективность торможения дисковой механики или гидравлики. Поэтому перед настройкой дисковых тормозов следует ее с этих поверхностей удалить. Для этого можно использовать мелкую наждачку. Снимаем ротор с колеса и круговыми движениями очищаем поверхность с обеих сторон. Ту же операцию производим с колодками (естественно с одной стороны). Сильно не усердствуйте, достаточно снять тонкий слой. После того как вы выполнили данную процедуру постарайтесь не прикасаться руками или жирными предметами к колодкам и ротору.
Проверить правильность установки колеса
Определяем правильно ли установлено колесо. Оно должно быть четко перпендикулярно земле, не перекашиваясь в сторону. Для этого ставим велосипед на колеса, ослабляем эксцентрик и, надавливая рукой на седло (держа велосипед ровно), затягиваем эксцентрик.
Как установить новый дисковый механический тормоз
Как настроить дисковые механические тормоза велосипеда
Настройку дисковой механики требуется производить: после установки новых колодок, тросика, ротора или других компонентов тормоза; в случае, когда ротор трет о колодки; когда требуется устранить большой ход тормозной рукояти и т.д.
Подробный процесс настройки дисковых механических тормозов вы можете посмотреть на данном видео.
Бывают случаи, что после настройки дисковых механических тормозов велосипеда ротор «чиркает» о колодки в одном (или нескольких) местах. Это говорит о том, что он у вас слегка деформирован. В этом случае требуется его выровнять. Выполнить это можно прямо на велосипеде не снимая ротор. Определяем место, где он задевает колодки, медленно вращая колесо. Обращаем внимание, в какую сторону деформирован ротор. Затем, проворачиваем данный участок, чтобы к нему появился доступ, и выгибаем его в противоположенную сторону от места трения. Будьте осторожны, чтобы не сделать еще хуже. Не следует давить на ротор очень сильно. Лучше несколько раз повторить данную операцию плавно добавляя усилие нажатия.
Как отрегулировать дисковые гидравлические тормоза
Хотя гидравлические тормоза и называют самонастраиваемыми, но все же иногда можно заметить шорохи или скрипы которые они издают в процессе торможения. В этом случае следует выполнить настройку дисковой гидравлики велосипеда. Также подобная процедура необходима на новом велосипеде, если тормоза были выставлены неправильно с завода.
После того как вы настроили дисковые гидравлические тормоза следует крутнуть колесо и проверить отсутствие трения. Если вы наблюдаете прерывистое шорканье, то это сигнал, что у вас слегка погнут ротор. Для устранения данной неисправности следует определить место трения, и с какой стороны колодки цепляют ротор. После чего повернуть трущийся участок на 180 градусов от калипера и легонько надавить в противоположенную сторону. Следует это делать предельно аккуратно за несколько заходов, с каждым из которых добавлять усилие до полного исчезновения трения.
Настройка дисковых гидравлических тормозов показана на видео ниже.
Заключение
Как оказалось, настройка дисковых механических и гидравлических тормозов велосипеда в домашних условиях не такая уж и сложная работа. Главное выполнять ее аккуратно и не торопясь. Помните, что правильно отрегулированные тормоза не только обеспечивают комфортную езду на велосипеде, но и отвечают за безопасность велосипедиста, и окружающих его людей.
Регулировка тормозов велосипеда
Наладка бюджетной системы: как правильно отрегулировать на велосипеде тормоза типа V-Brake
Идеальные в условиях полевого ремонта и дешевые в эксплуатации V-Brake настраиваются в четыре перехода
Причем, соблюдение их последовательности крайне важно. Перед тем, как отрегулировать тормоза на велосипеде, следует отсоединить подводящую рубашку от правого (для переднего тормоза) или от левого рычага (для заднего) путем одновременного оттягивания металлической направляющей троса и притягивания тормозного рычага к ободу.1. Поиск оптимального расположения колодок относительно обода — производится в следующей последовательности (колодки регулируются попеременно):
Поиск оптимального расположения колодок относительно обода — производится в следующей последовательности (колодки регулируются попеременно):
2. Отладка расположения рабочей плоскости колодки
В настройке рычажных тормозов на велосипеде данному переходу отводится особое внимание: необходимо добиться, чтобы передний край колодок касался обода раньше заднего. Для этого под задний край колодки подлаживают какой либо твердый предмет толщиной 1-1,5 мм и прижимают ее к ободу. После чего окончательно затягивают фиксирующую гайку
Далее повторяют переход для второго рычага
После чего окончательно затягивают фиксирующую гайку. Далее повторяют переход для второго рычага.
3. Центровка положения рычагов (подбор усилия пружин рычагов) Задача — обеспечить одновременное прилегание колодок к ободу. Регулирующие элементы — винты, расположенные на левом и правом рычагах, возле места посадки последних на вилку. Цикл подготовки к наладке включает следующие переходы:
Содержание операции по вопросу как отрегулировать усилие пружин тормозов на велосипеде следующее:
4. Настройка расстояния стационарного расположения колодок от обода колеса (выбор оптимального натяжения троса) Задача этапа — наладить остроту работы тормозного механизма. Операция производится в следующей последовательности:
Последняя настройка тормозов на велосипеде(пункт 4) во многом зависит от правильности формы обода. При наличии небольшой восьмерки необходимо отыскивать оптимальное положение, при котором колодки не будут подтирать обод. При езде по ухабам или ямам на высокой скорости следует как можно чаще проверять эту настройку.
Корректировка и настройка тормоза
Регулировка тормозов включает в себя не один натянутый трос тормоза. Важная часть в настройке тормозной системы – замена и регулировка тормозных колодок.
Замену колодок для тормозов производят при стирании поверхности. На дисковых тормозах износ системы намного медленнее чем в ободном типе.
Для гарантированной надёжности в торможении регулировку механических дисковых тормозов начинают после натяжки троса. При натяжении троса следует учитывать:
Для этого после натяжки троса следует проверить расстояние между колодкой и диском.
Колодки регулируются с помощью болтов, чтобы передвинуть их в нужный диапазон следует подвинчивать и ослаблять болт.
После проверки выставляется зазор между колодками и диском так, чтобы при вращении колеса они не соприкасались.
Ну и самое главное убедиться, что колодки обеспечивают нормальное и своевременное торможение велосипеда.
Также рекомендуем посмотреть видео о регулировке тормозов:
Регулировка дисковых тормозов:
Регулировка ободных тормозов:
Снижение скорости на дороге с сухим покрытием
Самая простая и наиболее частая ситуация — это снижение скорости на сухом асфальте. Как известно, на велобайке установлено две тормозные системы – передняя и задняя.
Эффект от торможения можно увеличить примерно на тридцать процентов, если научиться применять тормоза на грани блокировки колёс. Заблокированные колёса только ухудшат тормозные свойства. В случае блокировки колёс торможение будет достигаться только трением покрышек об асфальт, а специально сконструированная тормозная система будет бездействовать.
Значительное количество велосипедистов с опаской относятся к применению переднего тормоза из-за боязни вылететь вперёд через руль. Такое может случиться только с теми велосипедистами, которые незнакомы с изменениями, происходящими во время торможения велосипеда.
Вылет через руль происходит не из-за резкого торможения, а за счёт силы инерции, которая тянет велосипедиста вперёд. Чтобы избежать подобной ситуации необходимо перед началом торможения переместить массу тела на педальный узел и удерживать такое положение во время всего процесса торможения.
Естественно, при использовании заднего тормоза опасность перелететь через руль отпадает, но на практике доказано, что тормозной путь увеличивается в два раза при использовании только заднего тормоза, чем переднего.
Важное значение при резком торможении имеет сила рук. Необходимо надежно держаться за руль во время резкого замедления.Необходимо использовать силу рук и правильную технику посадки, для удержания центра тяжести максимально сзади
Это позволяет максимально снизить тормозной путь. Такие навыки необходимо использовать постоянно вне зависимости от того какой тормоз задействован.
Как добиться таких навыков человеку, только что севшему на велосипед?
Тренировка торможения передним тормозом
Как и в любом другом деле единственным и самым надёжным методом является постоянная тренировка.
В самом начале тренировок необходимо намеренно контролировать свои действия. Необходимо изжить из себя страх при использовании переднего тормоза. Во время тренировок по возможности отказаться от применения заднего тормоза.
На начальном этапе необходимо зажимать тормозную ручку плавно, чтобы научиться дозировать тормозное усилие. Ни в коем случае нельзя допускать панических резких движений. Пусть в начале тормозной путь будет больше чем обычно пока навык использования переднего тормоза не доведён до автоматизма.
Для проведения тренировок желательно выбрать ровную площадку достаточного размера.
Для достижения максимального эффекта необходимо произвести регулировку тормозного механизма таким образом, чтобы блокировка колеса наступала только при полном нажатии ручки тормоза.
Правильное использование переднего тормоза не означает, что можно забыть о заднем тормозе. Задний тормоз при торможении на сухом асфальте служит дополнительным тормозом. Он вступает в силу в момент, когда переднее колесо практически заблокировано, но продолжает вращение.
В этот момент необходимо добавить тормозное усилие от задних тормозов. По аналогии с автомобилем, где на передние тормоза приходится семьдесят пять процентов тормозного усилия и только оставшиеся двадцать процентов на задние. Самое главное во время торможения избегать блокировки колёс. Заблокированные колёса лишают велосипедиста маневрировать во время торможения и приводят к нежелательным падениям.
Проводим настройку дисковых механических тормозов на велосипеде
В тех случаях, когда выходит из строя один из элементов системы тормозов, вызывающая необходимость его замены, следует проводить регулировку. Есть несколько последовательных этапов, которые помогут вам справиться с этой задачей эффективно и быстро:
Производим проверку всех фиксирующих элементов (болтов). Если один или несколько из них не плотно вкручены, значит они теряют свое функциональное предназначение. Раскручиваем (не полностью, а лишь с целью ослабления фиксации) контргайку, после чего закручиваем регулятор натяжки троса на руле. Приводим контргайку в предыдущее положение (фиксируем). С регулировкой, расположенной на калипере производим те же действия. Натянуть тросик следует рукой, после ослабления фиксатора. Когда необходимое натяжение достигнуто, закручиваем фиксатор обратно. Демонтируем машинку. Как известно, одна из колодок неподвижна, а вторая наоборот
Важно добиться равного удаления от центра прорези калипера, для правильного расположения ротора. Неподвижная колодка регулируется с помощью контргайки. Ослабив ее, вы сможете сместить положение элемента настолько, насколько понадобится
Подвижная колодка регулируется посредством вращения регулировки натяжения троса на калипере. Достигнув нужного положения, фиксируем нестатическую колодку. Проводим регулировку калипера. Он должен быть выставлен ровно, по отношению к ротору
Ослабив ее, вы сможете сместить положение элемента настолько, насколько понадобится. Подвижная колодка регулируется посредством вращения регулировки натяжения троса на калипере. Достигнув нужного положения, фиксируем нестатическую колодку. Проводим регулировку калипера. Он должен быть выставлен ровно, по отношению к ротору.
Вот и все готово. Нередко случается так, что ротор все же трется о колодку при движении. Это не удивительно, ведь не всегда удается ровно выставить сами колодки. Определите какая из них зафиксирована не правильно (просто толкайте велосипед и смотрите, этого будет достаточно) и отрегулируйте нужную как приведено в инструкции выше. Но бывает что причина трения состоит в деформации ротора. Для этого его необходимо выровнять. Если изъяны слишком серьезные, лучше произвести замену.
Установка дисковых тормозов: как делается и что нужно знать
Без тормозов далеко не уедешь, вернее, уехать можно, но остаться при этом целым и невредимым будет сложно. Тормозная система в большой степени отвечает за безопасность велосипедиста, поэтому работать она должна безотказно. Из всех видов тормозных систем, которые устанавливаются на велосипеды, выделяется дисковая, или роторная. Чаще всего такие тормоза устанавливаются на горные байки. Такая система торможения характеризуется высокой эффективностью работы и немалой модуляцией. Такие характеристики способствуют тому, что для многих пользователей является преимущественной установка дисковых тормозов на велосипед для скоростного передвижения и жёсткой езды. С процессом монтажа можно справиться самостоятельно, без привлечения специалистов.
Из чего состоит дисковый тормоз
Изначально необходимо ознакомиться с принципом устройства таких тормозов. В состав конструкции входит рычаг, системный привод, калипер (или корпус), тормозные колодки, диск, который является тормозящей поверхностью. Дисковые тормозные системы разделяются на две большие категории: механика и гидравлика. В конструкции первого типа установлен металлический трос, заключённый в оплётку. В гидравлических тормозах используется гидравлическая линия, наполненная жидкостью и оборудованная силовыми цилиндрами.
Порядок установки механических дисковых тормозов
Для того, что бы правильно поставить дисковые тормоза механического типа необходимо выполнить следующий порядок действий:
Переверните велосипед и снимите колесо;
Заключительный момент по монтажу системы – отрегулируйте калипер по отношению к ротору. Выставьте положение колодок. В среднем, оно составляет 0,3-0,4 мм, меньше в несколько раз, по сравнению с ободной конструкцией.
Положение троса настраивайте при помощи шестигранника, со стороны прижимающего механизма. Избыток троса «откусите» кусачками. После того как правильное положение колодок установлено, а срабатывание системы велосипеда происходит на ½ сжатия рычага, зафиксируйте на болтах калипер окончательно. Естественно, что, по окончании процесса установки, выкатите и опробуйте велобайк в действии.
Немного о пользе заднего тормоза
Так как мои статьи направлены на начинающих велосипедистов, я на страницах сайта постоянно борюсь с крайне неправильным мнением среди новичков о том, что передний тормоз на велосипеде чрезвычайно опасен и чтобы не перевернуться через руль, лучше им вообще не пользоваться.
И я, как видно, в процессе убеждения о важности переднего тормоза, несколько… хмм… перестарался, потому что некоторые читатели поняли это так, что я призываю вообще отказаться от заднего тормоза. Надеюсь, что постулат «Основной тормоз на велосипеде передний» уже никто не станет оспаривать (если есть сомнения, то прошу прочитать это). Тем не менее, чтобы внести ясность, надо немного поговорить о вкладе, который вносит задний тормоз в общую систему торможения
Тем не менее, чтобы внести ясность, надо немного поговорить о вкладе, который вносит задний тормоз в общую систему торможения
Надеюсь, что постулат «Основной тормоз на велосипеде передний» уже никто не станет оспаривать (если есть сомнения, то прошу прочитать это). Тем не менее, чтобы внести ясность, надо немного поговорить о вкладе, который вносит задний тормоз в общую систему торможения.
На ровной дороге
В момент начала торможения зад велосипеда разгружается, центр масс смещается вперед, и при использовании одного переднего тормоза всё, что осталось позади оси переднего колеса, под действием инерции стремится к вращению вокруг этого центра масс. Говоря простым языком, «задница» хочет обогнать перед — заднее колесо велосипеда стремится уйти то вправо, то влево, развернув байк поперек дороги.
Удерживает заднее колесо от такого поведение только сила трения — чем более скользкая дорога, выше скорость и интенсивнее торможение, тем больше вероятность проявления нестабильности заднего колеса при замедлении. В идеале, когда дорога абсолютно ровная, движение прямолинейное, а сцепление максимальное, отсутствие заднего тормоза мы даже не заметим.
Если зажать задний тормоз сильнее, то произойдет блокировка колеса, и оно, потеряв сцепление с дорогой, начнет стремиться вращаться вокруг центра масс, уводя в занос велосипед. Прекратить это можно, если тут же отпустить задний тормоз и сразу же его поджать, чтобы задок байка стабилизировался.
На крутом спуске
Спускаясь с горки, надо помнить, что роль заднего тормоза увеличивается, потому что переднее колесо при интенсивном торможении может сорвать (про то, что вас может перекинуть через руль, я даже не говорю). Поэтому нужно сместить свой вес назад и плавно, но достаточно сильно нажать на ручку заднего тормоза, постепенно подключив перед.
Научиться чувствовать тормоза
На крутых спусках торможение представляет из себя своего рода искусство находить грань блокировки колес, как заднего, так и переднего, и чем хуже сцепление с дорогой, тем это более важно. https://www.youtube.com/embed/3H5xa4-s5U0. https://www.youtube.com/embed/3H5xa4-s5U0
Вряд ли здесь можно дать какие-то рекомендации, кроме наработки рефлексов и приобретения чутья.
Но например, могу посоветовать такую методику при торможении задом на спуске — попробуйте тормозить импульсно: быстро зажимайте до упора и отпускайте ручку, это позволит определить грань блокировки по микросносам колеса, в процессе вы поймете, с каким усилием нужно жать тормоз, чтобы не блокировать колесо, но постоянно быть на грани.
С передним тормозом в принципе, тоже можно тренироваться подобным образом, но лучше не подходить к самой блокировке колеса, а остановиться в усилии на ручке тогда, когда замедление стало достаточно интенсивным.
Задний тормоз так же важен, как и передний
Вот такой вывод я делаю в конце этой заметки. Если бы велосипед был оснащен только передним тормозом, то это была бы крайне ограниченная система, не способная эффективно замедляться в условиях, отличных от идеальных.
В ситуациях со скользкими спусками, поворотами на сыпучем грунте и прочем бездорожье, использование одного переднего тормоза сделает катание очень опасным. Поэтому рекомендую научиться пользоваться как задом, так и передом в достаточной мере, чтобы ощутить, что велосипед полностью контролируется вами в любых условиях.
Для байков какого типа подходит данная конструкция тормоза
Роллерные тормоза устанавливают в первую очередь на те велосипеды, где нужно надежное и эффективное торможение. К ним можно отнести туристические, прогулочные, городские велосипеды, а также велобайки с электрическим приводом.
Особо следует отметить велосипедистов с большим весом или постоянно перегружающих свой байк. Тут роллерный тормоз просто необходим, поскольку общий вес транспорта может переваливать за 130 кг и действия тормозов барабанного типа, а также ободных конструкций будет явно недостаточно.
Такие тормоза подойдут и велолюбителям, которые приобретают экстравагантные и редкие чопперы и круизеры, Тут кроме эффективности и надежности в силу вступает и эстетическая составляющая. Роллерные тормоза очень эффектно смотрятся на этих моделях.
По большому счету, каждый велосипедист может оборудовать свой байк по своему усмотрению и роллерные тормоза в этом случае будут далеко не лишним аксессуаром.
Механические
Наиболее дешёвым вариантом дисковых тормозов являются механические. Принцип их работы заключается в механической передаче энергии торможения, которая осуществляется с помощью тросика.
Достоинства и недостатки механики
К основным достоинствам механических дисковых тормозов в велосипеде можно отнести:
Основным недостатком механического тормоза является необходимость постоянно регулировать механизм, строго следить за состоянием тросиков и рубашки и регулярно их смазывать.
Регулировка механических тормозов
Слабое торможение и трение диска о колодку при езде на велосипеде говорит о том, что механическим тормозам требуется регулировка. Суть её заключается в том, что нужно равномерно и без перекосов настроить положение диска относительно колодки. Для этого нужно совершить следующие действия:
После выполнения этих действий диск по отношению к колодкам будет иметь идеально ровное положение, что обеспечит отличное торможение.
Дисковые тормоза (преимущества и недостатки)
Система дисковых тормозов.
В настоящее время огромной популярностью пользуются дисковые тормоза. Они предполагают установку на втулки колес тонких металлических дисков. Торможение происходит так же, как в случае с ободными, только зажимается не обод, а диск, специально установленный для тормозной системы.
Преимущества дисковых тормозов:
Недостатки:
Преимущества и недостатки роллерных тормозов
Роллерные тормоза имеют массу бесспорных достоинств перед недорогими ободными и дисковыми тормозами. Они более долговечны в использовании и не требуют обслуживания. При правильной установке и надлежащей настройки роллерные тормоза способны проработать до трех и более лет, не нуждаясь в дополнительных регулировках и обслуживании
Еще одно важное достоинство, которым наделен данный тип – великолепная линейная модуляция тормозного усилия. При покупке роллерного тормоза по средней цене (50 у.е) покупатель получает модуляционные характеристики дисковых тормозов из дорогих категорий (200-300 у.е. за комплект)
А выражается это в том, что чем сильнее мы жмем тормозную ручку, тем больше повышается тормозное усилие, в то время как тормоза традиционных конструкций среднего уровня начинают блокировать колеса в этом режиме. А такое в свою очередь становится частой причиной падений и травм
за комплект). А выражается это в том, что чем сильнее мы жмем тормозную ручку, тем больше повышается тормозное усилие, в то время как тормоза традиционных конструкций среднего уровня начинают блокировать колеса в этом режиме. А такое в свою очередь становится частой причиной падений и травм.
В итоге, среди преимуществ отмечаются следующие:
Недостатки роллерных тормозов:
Как проверить и настроить тормоза
Существует четкая инструкция по проверке и настройке тормозной системы велосипеда. Если ее придерживаться, то весь процесс займет мало времени и будет результативным.
Порядок действий при проверке и настройке тормозной системы велосипеда:
Настройка тормозной системы при ободном и дисковом типе отличается, так как используются различные вращающиеся механизмы и колодки.
Настройка ободных тормозов
На горных велосипедах используется v-brake тормозная система – на ее примере и будем рассматривать принципы настройки, так как она же имеется и на других велосипедах с ободными тормозами. Отличие может состоять лишь в разном расположении болтов и винтов, которые нужно будет подкручивать/подтягивать.
Обратите внимание: важно соблюсти три главных правила:
Как достигнуть указанных правил при настройке ободных тормозов на велосипеде:
После проведения всех указанных работ, обязательно нужно проверить работу тормозной системы. Сначала это делается на холостом ходу – поднимите переднее колесо вверх, раскрутите его и резко нажмите ручку, затем то же самое проделайте с задним колесом. Следующий этап – проверка работы тормозной системы «в действии» — сядьте на велосипед и прокатитесь 3-5 метров, резко затормозив. Если велосипед остановился даже при минимальном нажатии на ручку тормоза, то обслуживание системы было выполнено правильно.
Настройка дисковых тормозов
Как правило, регулировка дисковых тормозов заключается в периодическом подтягивании троса. Но нередко приходится заменять и колодки, правда, на дисковых тормозах они стираются дольше, чем на ободных. Сначала нужно выяснить, какие конкретно дисковые тормоза установлены на велосипеде – регулировка тормозных колодок при гидравлической и механической системе будет различаться.
Современные велосипеды оснащаются или ободными системами тормозов. Наиболее часто встречающиеся проблемы, требующие настройки – это регулировка положения тормозных колодок, и зазор между ними и тормозящей поверхностью. Настройка тормозов осуществляется на самих колодках, и настройкой тормозной ручки.
Регулировка тормоза на велосипеде достаточно редкая процедура, которая необходима в редких случаях, в основном из-за износа или повреждения узлов велосипеда. Так, например, в случае повреждения обода, колодки будут цепляться за диск или обод, а при износе колодок, расстояние до диска станет больше, что не позволит эффективно пользоваться тормозом
Важно понимать, что хорошо отрегулированные тормоза – залог безопасной езды
Основные отличия дисковых гидравлических и механических тормозов
Главное отличие между гидравлическим и механическим типами состоит в принципе передачи усилия, оказываемого на ручку для приведения их в действие. Так, если проводником силы давления в механике служит трос, то в гидравлике – жидкость. В качестве жидкости может выступать и тормозная, и минеральное масло (в зависимости от компании-производителя). Обе они по своему хороши, а их действие различается между собой в незначительной степени. На фото №3 предлагается схематическое изображение устройства гидравлического типа дисковых тормозов.
Фото №3: основные элементы гидравлической системы дисковых тормозов
Барабанные тормоза
Если вы начинали кататься на велосипеде в прошлом веке, то вероятнее всего, ваш первый велосипед был оснащен именно барабанными тормозами. Модели «Аист», «Украина», «Орленок» — это далеко не все названия велосипедов, на которых тормозили, нажимая педали в обратную сторону. Это и есть барабанный тормоз. Барабан встраивался прямо во втулку заднего колеса.
Такие тормоза более долговечные, т.к. находятся в закрытом виде, туда не попадает столько пыли и грязи. Но в случае, если у вас во время движения спадет цепь, вы остаетесь без тормозов, и надеетесь на удачу, что несясь с горки, не встретите препятствий на своем пути до того, как начнете останавливаться. Ну или можно применить другой вид тормоза (действующий в случая поломки любого тормоза) – «подошвенно-асфальтный» )). На некоторых видах велосипедов и до сих пор устанавливаются барабанные тормоза, но далее мы не будем их подробно рассматривать.
На ровной дороге
В момент начала торможения зад велосипеда разгружается, центр масс смещается вперед, и при использовании одного переднего тормоза всё, что осталось позади оси переднего колеса, под действием инерции стремится к вращению вокруг этого центра масс. Говоря простым языком, «задница» хочет обогнать перед — заднее колесо велосипеда стремится уйти то вправо, то влево, развернув байк поперек дороги.
Задний тормоз тоже важен, особенно на горном велосипеде
Удерживает заднее колесо от такого поведение только сила трения — чем более скользкая дорога, выше скорость и интенсивнее торможение, тем больше вероятность проявления нестабильности заднего колеса при замедлении. В идеале, когда дорога абсолютно ровная, движение прямолинейное, а сцепление максимальное, отсутствие заднего тормоза мы даже не заметим.
Теперь посмотрим, что будет, если к интенсивно тормозящему переду мы подключим плавное торможение задом. Заднее колесо, получив импульс замедления, будет как будто подтянуто сзади невидимой веревкой, которая удерживает велосипед от рысканья.
Если зажать задний тормоз сильнее, то произойдет блокировка колеса, и оно, потеряв сцепление с дорогой, начнет стремиться вращаться вокруг центра масс, уводя в занос велосипед. Прекратить это можно, если тут же отпустить задний тормоз и сразу же его поджать, чтобы задок байка стабилизировался.
