Регулировка зазоров клапанов
Уважаемые драйвовчане, давно ничего не постил, но машина по-прежнему требует обслуживания, следовательно, ремонтные/профилактические работы никто не отменял 🙂
На этот раз решил проверить и отрегулировать зазоры клапанов, т.к. пробег сам по себе уже приличный, а ГБО только уменьшает межповерочный интервал, особенно «уходят» зазоры выпускных клапанов.
Сразу скажу, ничего сверхсложного нет, зазоры измеряются на горячем двигателе.
Из инструментов нам понадобятся:
— набор щупов (я брал для проверки зазоров свечей/клапанов с маленьким шагом для средних значений, например, 0,28, 0,30, 0,33, 035, а не стандартные — 0,20, 0,30, 0,40 и т.д., покупал на автобазаре, стоят как и обычные наборы щупов)
— шлицевая отвертка (маленькая+большая)
— магнитный держатель
— микрометр 0-25 мм
Обязательно прогреваем машину до рабочей температуры и в бой…
1. Отключаем все провода, шланги от клапанной крышки, снимаем катушки (свечи можно оставить, они не мешают)
2. Откручиваем клапанную крышку в таком порядке

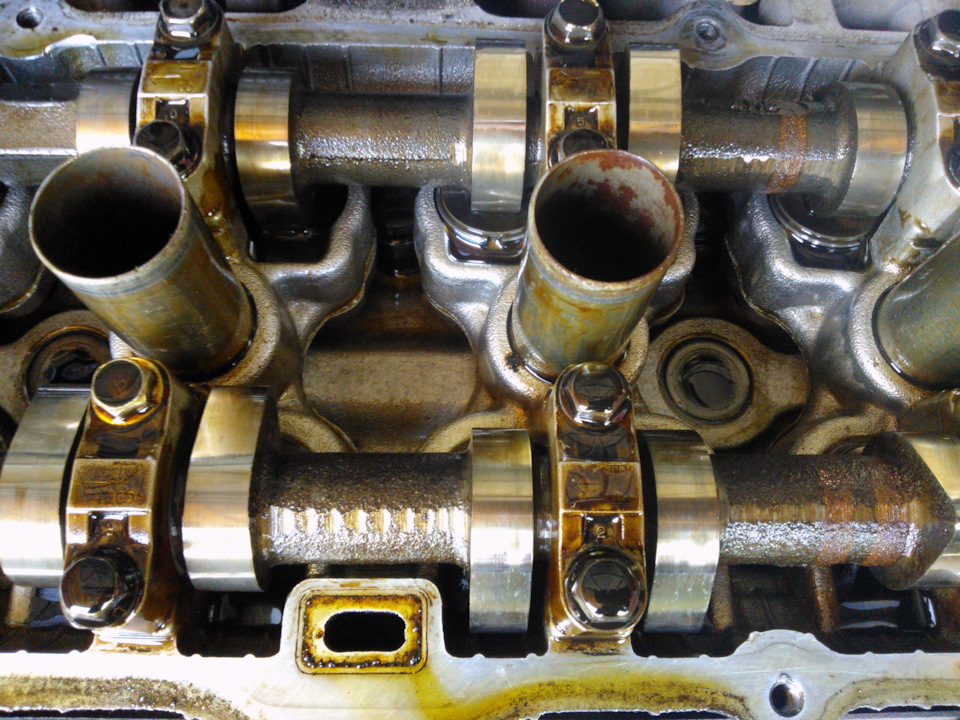

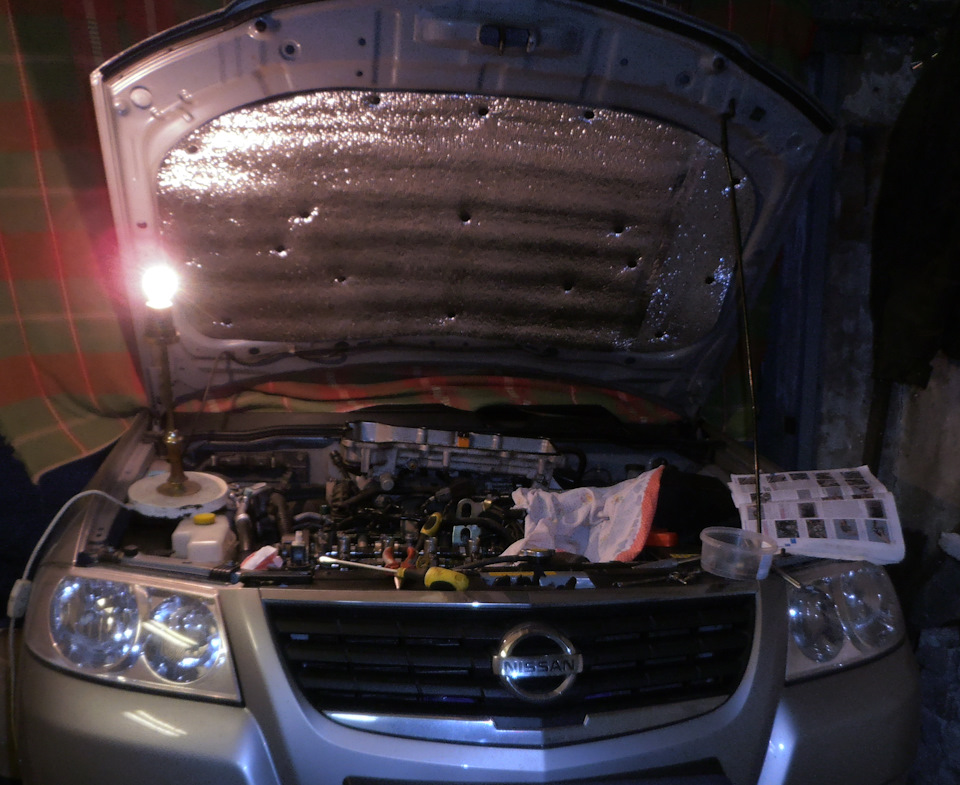

3. Любуемся распредвалами, цепью и другими прелестями мотора 🙂
4. Выставляем первый поршень в верхней мертвой точке — как вариант, выкручиваем свечу вставляем щуп в колодец и проворачиваем ключом распредвалы (можно вывесить колесо, включить 5-ю передачу и вращать колесо), щуп начинает двигаться вверх-вниз в поршне, ловим положение в самой верхней точке.
Толкатели клапанов, указанные на схеме, должны быть не зажаты (кулачки распредвалов смотрят в любую сторону, кроме как вниз)
5. Берем щуп и меряем зазоры «свободных» клапанов, указанных выше на схеме
Измерение проводится следующим образом — берем щуп с минимально допустимым зазором для клапана (указаны ниже) и пробуем его вставить между кулачком распредвала и регулировочной шайбой, если проходит легко, берем следующий по толщине щуп — опять вставляем. Подбираем до тех пор, пока щуп не начнет туго проходит или вообще не проходит. За результат принимаем номинал щупа, который легко проходил или усредненное значение между двумя последовательными щупами, т.е. тем, который легко проходил и тем, который уже туго проходит или не проходит вовсе, все зависит от шага щупов.
6. Записываем значения, у меня вышло так.
7. Проворачиваем коленвал на 360 градусов (крутим колесо пока освободятся другие толкатели)
8. Меряем зазоры и все записываем
9. Если все в пределах допусков, а это «на горячую»:
— впуск 0.21 — 0.49 мм
— выпуск 0.30 — 0.58 мм
Собираем все в обратном порядке и катаемся дальше. Клапанную крышку протягиваем по следующей схеме
Если нет, например, как у меня: выпуск уже на пределе — переходим к следующему пункту.
10. Снятие шайб — ох и муторная процедура сперва, но, уже приловчившись, не кажется такой сложной, вдвоем вообще запросто.

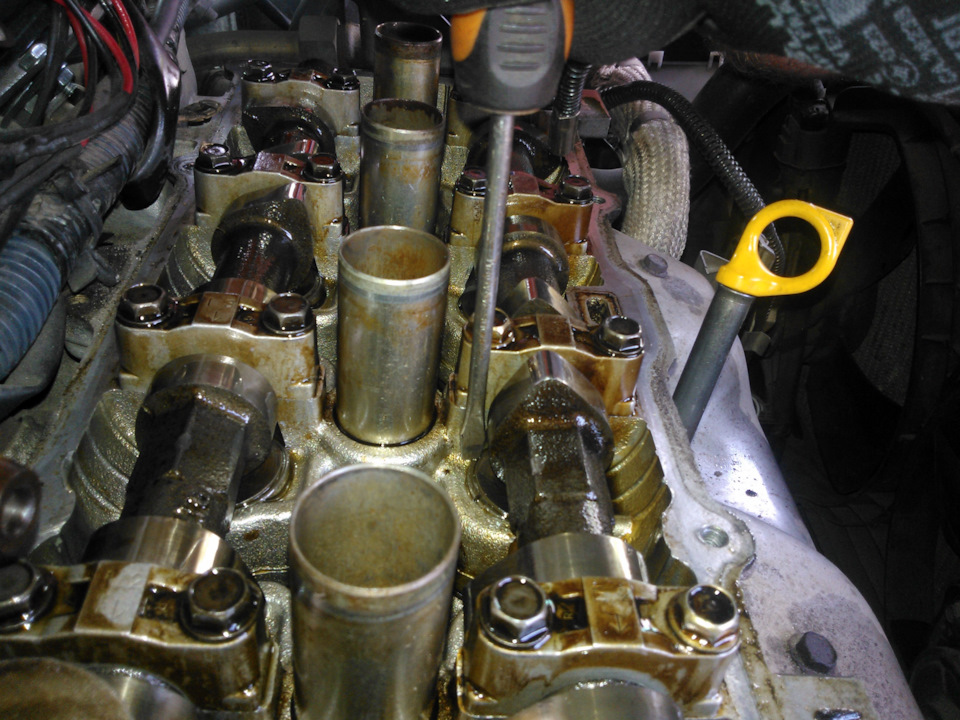

На «отжатых» толкателях утапливаем стакан отверткой по ободку, не трогая самой шайбы — усилий надо приложить прилично
11. Тонкой отверткой поддеваем шайбу и вытаскиваем ее любым магнитом (фото, к сожалению, не сделал, но интуитивно все понятно). Поддевать обязательно, т.к. шайба держится в стакане за счет масляной пленки
12. Замеряем с помощью микрометра толщину шайб, записываем результаты удобным способом
13. Ставим назад шайбы или делаем ротацию для получения нужного зазора
14. Если ротация невозможна, как в моем случае, собираем все обратно и подбираем необходимые шайбы
Формула расчета:
Для впуска: N = R + (M − 0.37 mm)
Для выпуска: N = R + (M − 0.40 mm), где
N — Толщина новой шайбы
R — Толщина извлеченной шайбы
M — Измеренный зазор

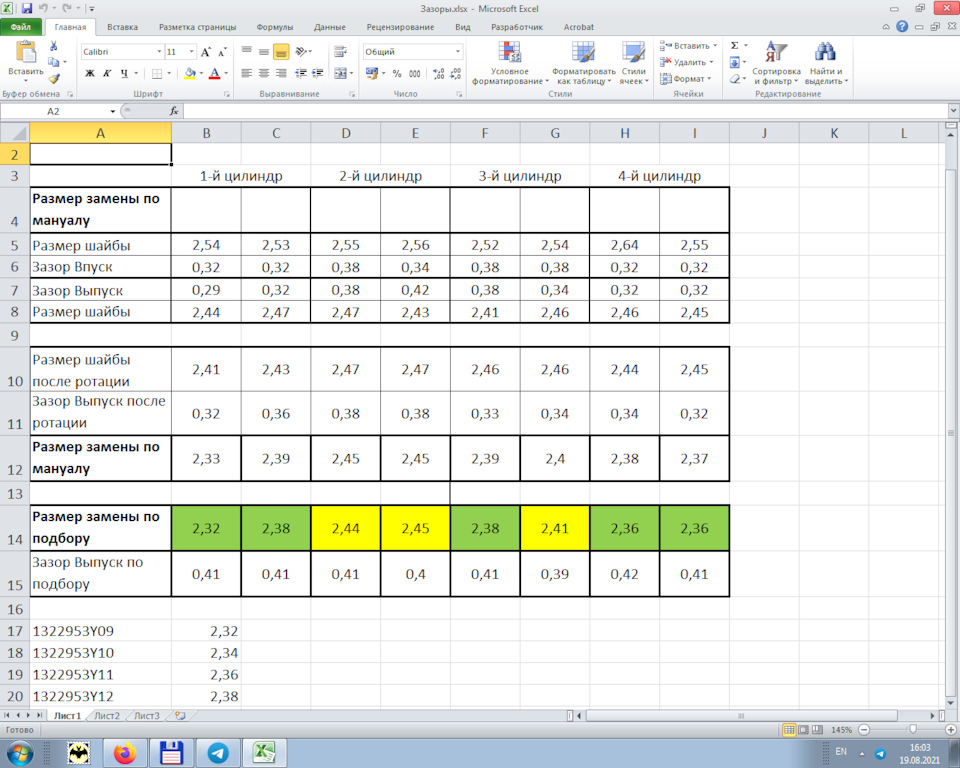

Я сделал такую таблицу с заложенными формулами автоматического пересчета, но там только для выпуска, т.к. впуск у меня в пределах нормы
Стачивать шайбы не советую, т.к. подручными средствами не получится добиться равномерного снятия.
Подбираем шайбы по толщине, близкой для получения нужного зазора. Заводские шайбы идут с шагом в 0,02 мм, по артикулу подбираем нужную и заказываем. Советую поиграться с толщиной в большую/меньшую сторону, т.к. разные шайбы могут не только стоить по-разному, но и существенно отличаться по срокам доставки.
15. После получения шайб, все разбираем, меняем (новые шайбы устанавливаются цифрами вниз) и собираем обратно. Контрольных замеров не проводил.
Регулировка клапанов «STEEL BUDDY»
На пробеге 140 тыс. км решил проверить зазоры клапанов. Пробег уже приличный и последние 40 тыс. км проехал на газе! Прочитав несколько БЖ о том как «уходят» зазоры клапанов на газе решил не откладывать сею процедуру…

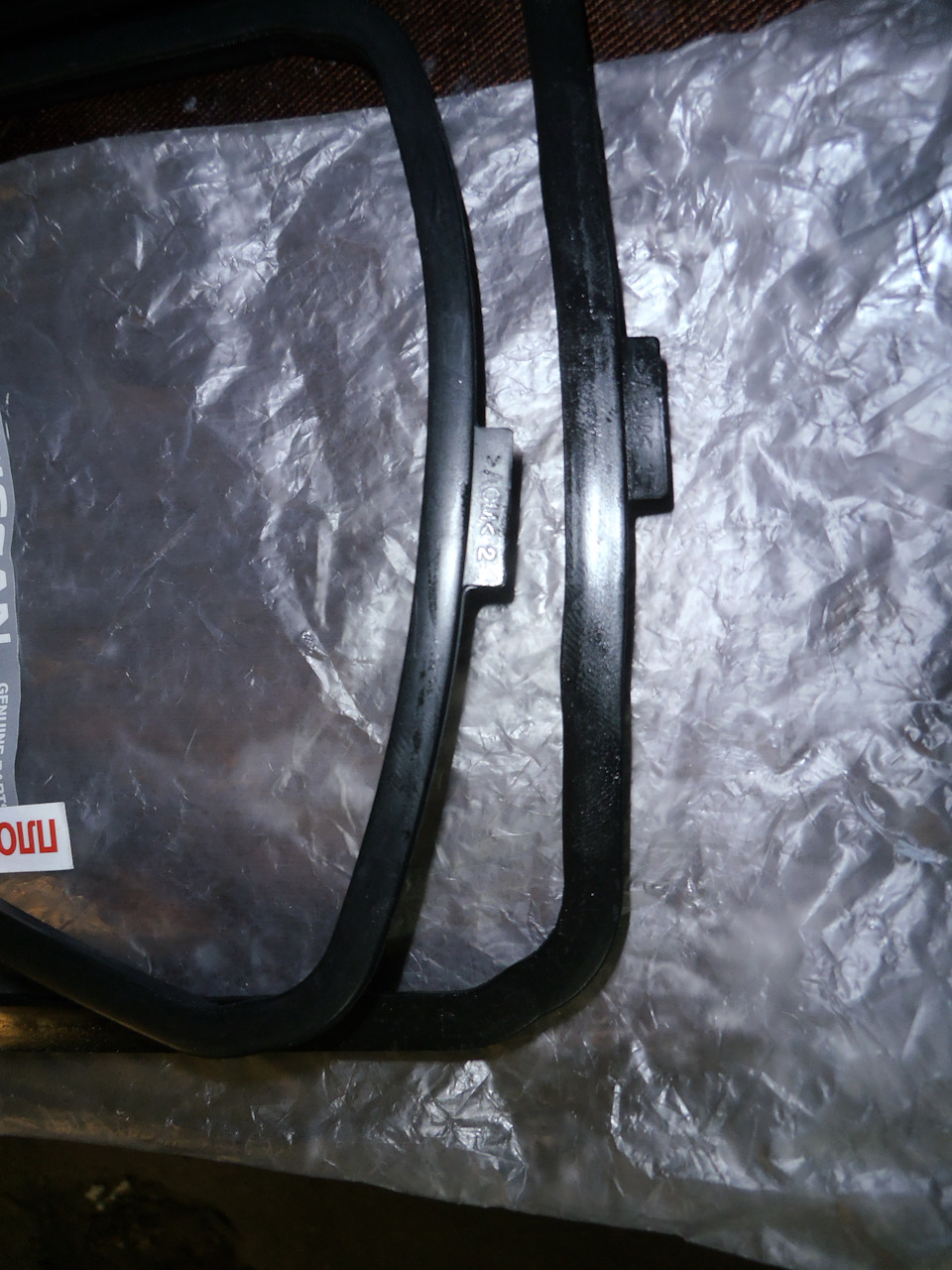

Прикупил прокладку клапанной крышки NISSAN 13270-95F0B
Вооружился щупами и микрометром и в перед…
Кстати щупы лучше иметь с шагом 0.02 или 0.01 мм у меня обычные с шагом 0.05 мм не ахти, но обойтись можно и такими.
Снятие крышки – по мануалу: отключить «-» клемму АКБ, выкрутьть винты крепления катушек зажигания, вынуть катушки, снять 2 патрубка, отсоединить два электрических разъема, открутить винт «массы», открутить 11 винтов и аккуратно снять крышку.

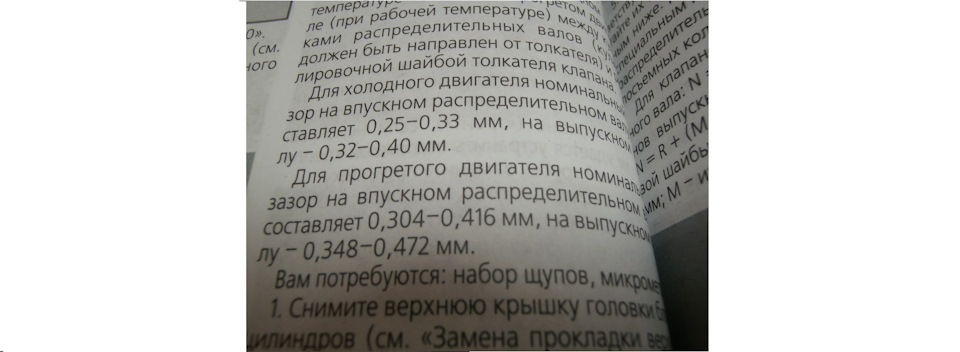

Допускаемые значения зазоров по мануалу:
Измерение зазоров производил устанавливая положение распредвалов двумя способами:
1. Способ — по мануалу: выставляя 1-й и 4-й цилиндры в ВМТ
2. Способ — выставляем коленвал в положение верхней мертвой точки 1-го цилиндра (кулачки распредвалов для 1-го цилиндра смотрят в наружу блока). Замеряем зазоры впускных и выпускных клапанов 1-го цилиндра.
Повторяем процедуру для каждого цилиндра поочередно…
Температура — «по феншую»!
Выдерживать температуру очень важно, зазоры сильно отличаются при отклонениях даже на 5…10 °С!
Выставление нужного положения коленвала выполнял вращением колеса. Для этого поддомкратил правое переднее колесо и включил «5» передачу.
Думаю способ №2 более правильный, хотя и №1 имеет право на жизнь (для более ленивых), так как значения зазоров полученные разными способами практически не отличаются – в единичных случаях разница около 0,01 (определено чисто субъективно по усилию прохода щупа).
Вскрытие показало, что «не так страшен черт, как его малюют» зазоры в основном соответствуют требованиям мануала, на впускных стабильно средний размер, за исключением пары клапанов третьего цилиндра (и то в допустимых пределах). По выпускным клапанам разбег побольше, на первом цилиндре поджаты немного меньше допускаемого значения, на втором и третьем цилиндре – наоборот прослаблены на 0,02 больше допускаемого значения.
Достал регулировочные шайбы вышеупомянутых клапанов, из 8-ми шайб подписанными оказались только 2, остальные измерил микрометром. Оказалось, что на зажатых клапанах шайбы толще чем на прослабленных (удачно!) ни чего не оставалось как только поменять шайбы местами!
Шайбы доставал так:
— большой отверткой надавил на толкатель (утопил);
— маленькой отверткой поддел в паз толкателя шайбу;
— пинцетом вытащил шайбу.
После установки шайб на место, собрал все в обратном порядке для обкатки (сразу проверить зазоры проблематично так как движок остыл и шайбы не плотно лежат на толкателях (толстый слой масла с пузырьками)). Прокладку оставил старую…
Регулировки конечно выполнены минимальные, но двигатель стал работать ровнее и тише (шепчет), глохнуть стал при выключении зажигания мгновенно – без затухания вспышек в цилиндрах (без детонации), даже показалось что приемистость на низах стала лучше (возможно это все фантазии автолюбителя))), но все же!
Через неделю эксплуатации снова повторил процедуру замеров зазоров, замеры показали, что все в допуске!
Установил новую прокладку и собрал все на место. За эту неделю блок немного запотел по периметру у плоскости разъема, осмотр старой прокладки показал, что она потеряла былую эластичность, так что полюбому замена на новую.

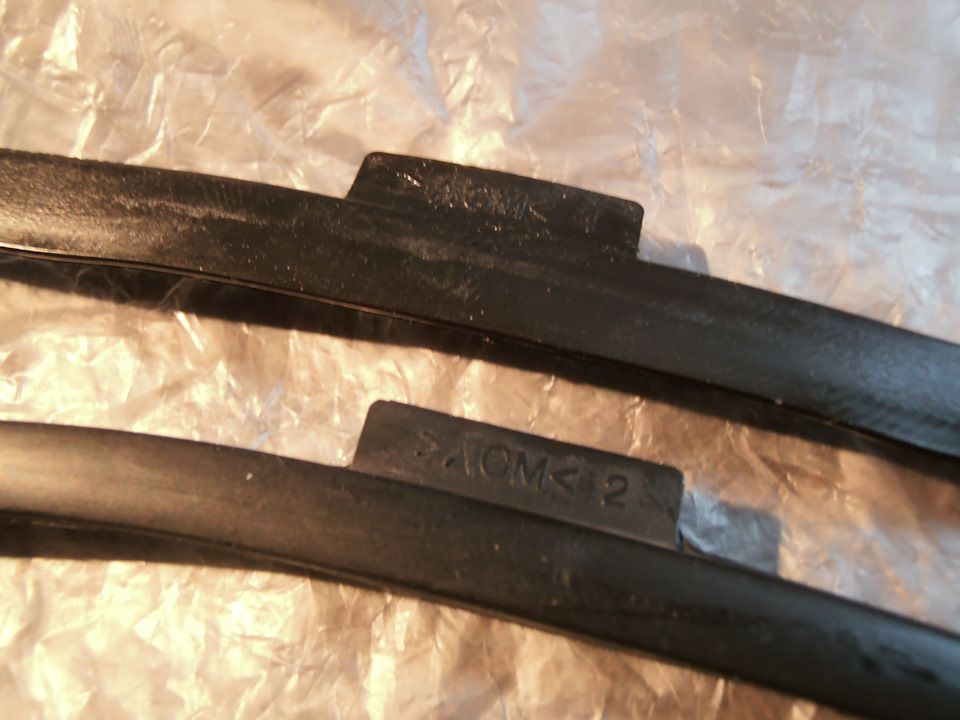

С новой прокладкой запотевание не наблюдается. Новая прокладка (ее плоская часть) немного уже старой и по обозначению отличаются: старая — >АСМ АСМ
Да, еще хотел сказать, что винты крышки нужно затягивать очень осторожно (крест-накрест по чуть-чуть), они очень мягкие – наверное для того, чтобы не сорвать резьбу в чугунном блоке. В местах крепления винтами крышка имеет приливы, которые предохраняют прокладку от чрезмерного сжатия, так вот, когда крышка касается блока — нет ощущения жесткого крепления, а винты продолжают упруго тянуться так что нужно контролировать визуально – крышка коснулась блока – значит СТОП!
У меня есть печальный опыт при первой затяжке…
Благо обломанный винт торчал из блока, выкрутил пассатижами (не пришлось высверливать)!
Заодно глянул на цепь ГРМ, натяжка в порядке, натяжитель выдвинут немного.
Регулировка клапанов ч.1 «замеры»
У ниссанов, практически у всех, зазоры клапанов регулируются шайбами. Интервал проверки зазоров нигде я не нашел, но судя по форуму официалы такую процедуру не делают мотивируя тем, что клапана не регулируются за весь срок жизни мотора.
При установке ГБО на наши двигателя, зазоры уходят очень резко и нужно производить регулировку. Именно из ГБО необходимо чаще лазить в этот узел. Если не проверять зазор, высока вероятность прогара клапанов.
И так, я проехал на ГБО около 35000км. На сегодня мотор немного потряхивает, вибрацию слышно в салоне на руле и на ручке кпп.
С утра поехал к товарищу в гараж, по дороге прикупив набор щупов для проверки зазоров.
Тут сразу замечу, что взял щупы с шагом 0.05мм. А по хорошему необходимы щупы с шагом в 0.01 мм.
Так же для вытаскивания шайб купил утконосы с загнутыми концами.
Клапана «ушли» далеко. Еще чуть чуть и могла бы быть беда 🙁
Правда шайбы я так и не поменял, просто проверил зазоры. Результат на фото с бумажкой.
С верх размер нужной шайбы, 2 кружечка — клапана, зазор, размер шайбы.
Что удивило — подписаных шайб было штуки 4. Все шайбы с размером 245-250 были без маркировки.
Теперь думаю, что делать — покупать шайбы (что не бюджетно) или перетачивать у токаря, что весьма геморно — вынимать шайбы по месту…
Обратите внимание на цвет головки и валов — вот это результат хорошего масла 🙂
номера шайб на ниссаны:
Код Толщина Код Толщина Код Толщина Код Толщина Код Толщина
1322953C00 T=2.00 1322973Y03 T=2.27 1322953Y15 T=2.44 1322953Y24 T=2.62 1322953Y73 T=2.90
1322953C01 T=2.02 1322953Y07 T=2.28 1322973Y12 T=2.45 1322973Y20 T=2.63 1322953Y74 T=2.92
1322953C02 T=2.04 1322973Y04 T=2.29 1322953Y16 T=2.46 1322953Y60 T=2.64 1322953Y75 T=2.94
1322953C03 T=2.06 1322953Y08 T=2.30 1322973Y13 T=2.47 1322973Y21 T=2.65 1322953Y76 T=2.96
1322953C04 T=2.08 1322973Y05 T=2.31 1322953Y17 T=2.48 1322953Y61 T=2.66 1322953Y77 T=2.98
1322953C05 T=2.10 1322953Y09 T=2.32 1322953Y18 T=2.50 1322973Y22 T=2.67
1322953C06 T=2.12 1322973Y06 T=2.33 1322973Y14 T=2.51 1322953Y62 T=2.68
1322953Y00 T=2.14 1322953Y10 T=2.34 1322953Y19 T=2.52 1322953Y63 T=2.70
1322953Y01 T=2.16 1322973Y07 T=2.35 1322973Y15 T=2.53 1322953Y64 T=2.72
1322953Y02 T=2.18 1322953Y11 T=2.36 1322953Y20 T=2.54 1322953Y65 T=2.74
1322953Y03 T=2.20 1322973Y08 T=2.37 1322973Y16 T=2.55 1322953Y66 T=2.76
1322973Y00 T=2.21 1322953Y12 T=2.38 1322953Y21 T=2.56 1322953Y67 T=2.78
1322953Y04 T=2.22 1322973Y09 T=2.39 1322973Y17 T=2.57 1322953Y68 T=2.80
1322973Y01 T=2.23 1322953Y13 T=2.40 1322953Y22 T=2.58 1322953Y69 T=2.82
1322953Y05 T=2.24 1322973Y10 T=2.41 1322973Y18 T=2.59 1322953Y70 T=2.84
1322973Y02 T=2.25 1322953Y14 T=2.42 1322953Y23 T=2.60 1322953Y71 T=2.86
1322953Y06 T=2.26 1322973Y11 T=2.43 1322973Y19 T=2.61 1322953Y72 T=2.88
Как отрегулировать клапана ниссан альмера
3. Измерьте набором щупов зазоры в при воде тех клапанов, кулачки которых направлены вверх от толкателей.
. в данном случае это клапаны 1-го и 2-п цилиндров впускного распределительной вала и клапаны 1-го и 3-го цилиндров выпускного распределительного вала. Запишите из меренные значения зазоров.
4. Проверните коленчатый вал на 360° (в ВМТ такта сжатия 4-го цилиндра) и измерьте зазоры в приводе остальных клапанов.
6. Для того чтобы облегчить извлечение регулировочной шайбы, в толкателе выполнен паз. Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу.
На обратную сторону шайбы нанесено обозначение ее толщины (например, 244, что означает толщину шайбы 2,44 мм).
. если маркировки нет, измерьте толщину шайбы микрометром.
В ремонтных комплектах предусмотрено 73 вида шайб толщиной от 2,00 до 2,98 мм.
7. Установите в толкатели новые шайбы, рассчитанные по формуле, приведенной в п. 5, установите на место распределительные валы и проверьте зазоры. При необходимости повторите операции пп. 5 и 6.
8. Установите все ранее снятые детали в обратном порядке.
Как отрегулировать клапана ниссан альмера классик
Регулировка зазоров в приводе клапанов на Nissan Almera Classic
Инструменты:
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.
Зазор измеряют щупом на холодном (при температуре +20 градусов) или прогретом двигателе (при рабочей температуре) между кулачками распределительных валов (кулачок должен быть направлен от толкателя) и регулировочной шайбой толкателя клапана.
Для холодного двигателя номинальный зазор на впускном распределительном валу составляет 0,25-0,33 мм, на выпускном валу — 0,32-0,40 мм. Для прогретого двигателя номинальный зазор на впускном распределительном валу составляет 0,304-0,416 мм, на выпускном валу — 0,348-0,472 мм.
1. Снимите верхнюю крышку головки блока цилиндров (инструкция здесь).
2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (инструкция здесь).
3. Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей. В данном случае это клапаны 1-го и 2-го цилиндров впускного распределительной вала и клапаны 1-го и 3-го цилиндров выпускного распределительного вала. Запишите измеренные значения зазоров.
4. Проверните коленчатый вал на 360° (в ВМТ такта сжатия 4-го цилиндра) и измерьте зазоры в приводе остальных клапанов.
5. Если зазоры в приводе клапанов не соответствуют норме, снимите шайбы и рассчитайте их толщину N по формулам, приведенным ниже. Для снятия шайб воспользуйтесь специальным приспособлением или снимите распределительные валы.
Для клапанов впускного распределительного вала: N = R + (М — 0,37) мм, для клапанов выпускного распределительного вала: N= R + (М — 0.40) мм, где N — толщина новой шайбы, мм; R — толщина снятой шайбы, мм; М — измеренный клапанный зазор.
6. Для того чтобы облегчить извлечение регулировочной шайбы, в толкателе выполнен паз. Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу.
На обратную сторону шайбы нанесено обозначение ее толщины (например, 244, что означает толщину шайбы 2,44 мм).
Если маркировки нет, измерьте толщину шайбы микрометром. В ремонтных комплектах предусмотрено 73 вида шайб толщиной от 2,00 до 2,98 мм.
7. Установите в толкатели новые шайбы, рассчитанные по формуле, приведенной в п. 5, установите на место распределительные валы и проверьте зазоры. При необходимости повторите операции пп. 5 и 6.
8. Установите все ранее снятые детали в обратном порядке.
В статье не хватает:
Как отрегулировать клапана ниссан альмера классик
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распре-делительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.
Зазор измеряют щупом на холодном (при температуре +20 #С) или прогретом двигателе (при рабочей температуре) между кулачками распределительных валов (кулачок должен быть направлен от толкателя) и регулировочной шайбой толкателя клапана.
Для холодного двигателя номинальный зазор на впускном распределительном валу составляет 0,25-0,33 мм, на выпускном валу — 0,32-0,40 мм.
Для прогретого двигателя номинальный зазор на впускном распределительном вал/ составляет 0,304-0,416 мм, на выпускном валу — 0,348-0,472 мм.
Вам потребуются: набор щупов, микрометр.
1. Снимите верхнюю крышку головки блок* цилиндров (см. «Замена прокладки верхней крышки головки блока цилиндров»).
2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
3. Измерьте набором щупов зазоры в при воде тех клапанов, кулачки которых направлены вверх от толкателей.
. в данном случае это клапаны 1-го и 2-п цилиндров впускного распределительной вала и клапаны 1-го и 3-го цилиндров выпускного распределительного вала. Запишите из меренные значения зазоров.
4. Проверните коленчатый вал на 360° (в ВМТ такта сжатия 4-го цилиндра) и измерьте зазоры в приводе остальных клапанов.
5. Если зазоры в приводе клапанов не соответствуют норме, снимите шайбы и рассчитайте их толщину N по формулам, приведенным ниже. Для снятия шайб воспользуйтесь специальным приспособлением или снимите распределительные валы (см. «Замена маслосъемных колпачков»).
Для клапанов впускного распределительного вала: N = R + (М — 0,37) мм, для клапанов выпускного распределительного вала: N= R + (М — 0.40) мм, где N — толщина новой шайбы, мм; R — толщина снятой шайбы, мм; М — измеренный клапанный зазор.
6. Для того чтобы облегчить извлечение регулировочной шайбы, в толкателе выполнен паз. Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу.
На обратную сторону шайбы нанесено обозначение ее толщины (например, 244, что означает толщину шайбы 2,44 мм).
. если маркировки нет, измерьте толщину шайбы микрометром.
В ремонтных комплектах предусмотрено 73 вида шайб толщиной от 2,00 до 2,98 мм.
7. Установите в толкатели новые шайбы, рассчитанные по формуле, приведенной в п. 5, установите на место распределительные валы и проверьте зазоры. При необходимости повторите операции пп. 5 и 6.
8. Установите все ранее снятые детали в обратном порядке.
Ниссан альмера классик регулировка клапанов
Ниссан альмера классик регулировка клапанов
Nissan Almera Classic. Регулировка зазоров в приводе клапанов двигателя
Не отрегулированы зазоры в приводе клапанов двигателя
Для чего нужна регулировка клапанов
У современного автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или клапанным. После нагрева двигателя, детали расширяются. Следовательно, на холодном моторе между некоторыми его деталями должны быть строго определенные зазоры.
Если клапаны неправильно отрегулированы – это может привести к снижению эффективности работы двигателя и уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать – снизиться общий ресурс мотора. При больших зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать – услышите отчетливый металлический стук.
Что будет, если будут маленькие зазоры клапанов?
Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.
Что будет, если будут большие зазоры клапанов
Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.
Данные тепловых зазоров есть в руководстве по ремонту автомобиля. Они различны для каждого мотора. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры разные.
Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля.
Как происходит регулировка
Для того, чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом определенной толщины. Настройка производится поворотом регулировочных винтов коромысел в требуемую сторону.
Чтобы начать регулировку, установите поршень цилиндра, который собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла должны свободно качаться в пределах зазора.
Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку. Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно. После затяжки снова его проверьте. Зазор станет оптимальным тогда, когда щуп будет проходить в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте заново.
Потом, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя Вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать только по часовой стрелке и только за ручку “кривого стартера” (пусковая рукоятка) или же за болт крепления шкива привода генератора. Можно поворачивать коленвал за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность.
ПОЧЕМУ НА НЕКОТОРЫХ МОТОРАХ КЛАПАНЫ РЕГУЛИРОВАТЬ НЕ НУЖНО
Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.
Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.
Двигатель Ниссан Альмера Классик 1.6
Судя по многим отзывам, Nissan Almera Classic – довольно хороший автомобиль. У него редко случаются поломки, даже если это происходит, причина – небрежный уход за автомобилем, например, использование плохого масла и бензина или неправильная замена масла, то есть вина владельца.
Немного о силовом агрегате
Двигатель Алмеры обозначен знаком QG16DE. Четыре цилиндра установлены поперечно в моторном отсеке. Двигатель Nissan Almera Classic имеет 16 клапанов, а также его поставили спереди машины под капотом.
Создатели установили на двигатель Ниссан Альмера Классик 1.6 стандарт под названием Евро-4, который относится к классу высокой экологичности. Благодаря тому, что мотор выполнен из легкого сплава алюминия, его масса стала намного меньше, если сравнивать с другими двигателями, имеющими похожее строение. Данный мотор, обладающий значительно меньшим весом, чем другие, прибавил в надежности, а также уменьшились нагрузки на переднюю ось, благодаря тому же весу.
Декоративную крышку двигателя на Nissan Almera Classic приходится покупать отдельно. Корейская крышка Алмеры стоит очень дорого, но её многие опытные люди заменяют, используя дешевую, подходящую по размерам от Ниссан Пример. Она почти полностью похожа на дорогую, но крепление находится в ином месте, а их всего четыре. Но, как правило, с остальными отверстиями проблем не наблюдается, и крышка полностью прикрепляется на свое место. Данный движок имеет цепной привод.
Опоры силового агрегата принимают немалую нагрузку во время старта, особенно сильные перегрузки они испытывают, когда водитель трогается с пробуксовкой. Из этого следует, что опоры двигателя нуждаются в периодической замене.
Не следует очень резко начинать движение, так как существует элемент, который быстро изнашивается, если так делать. Этот элемент называется подушка двигателя.
Основные характеристики двигателя Nissan Almera Classic:
Регулировка клапанов
Чтобы продлить ресурс двигателя, необходимо следить за состоянием привода ГРМ, а также производить регулировку зазора в системе газораспределения. Регулировочный процесс должен происходить только на холодный мотор.
Блок цилиндров имеет крышку головки, которую нужно снять.
Стоит отметить, что головка блока (ГБЦ) защищена этой крышкой от каких-либо негативных воздействий, а также засорения, поэтому будьте аккуратней с данной крышкой ГБЦ.
Дальнейшая последовательность действий:
Собираем в противоположной очередности. Требуется подвергнуть проверке работоспособность двигателя.
Заключение
Проанализировав много информации, хотим отметить, что мотор Nissan Almera Classic имеет неплохие характеристики, а также будет служить долго, если использовать хорошее масло и бензин. Долгое, но все же полезное занятие – регулировка клапанов на Ниссан Альмера Классик 1.6, которую легко сделать самому, – позволяет вам не тратить лишние деньги.
Регулировка клапанов
Nissan Almera Classic 2007
Йо-хо-хо, я снова с вами! С лозунгом – “даешь жизнь вторчермету” мы продолжаем нашу отважную писанину. На радостях от успеха дела меня в лирику понесло, если что читайте через два слова – по делу только каждое третье:)
в общем, на днях таки регулировал клапана.
Эта эпопея, в целом заняла 4(. ) месяца. Отчасти потому, что живу таки на востоке Оренбургской области, и качественный сервис обходит стороной наши степи.
Начну с того, что на ВАЗах я понял очень важную вещь – клапана наше все. Точнее зазоры в них. С нерегулированными клапанами двигатели самых обычных жигулей разлетались пачками, и поэтому весной мое сердце забередила страшная тревога – звон на холодном двигателе, еле слышный и полностью угасающий на прогреве. Подогрел мои сомнения и тот факт, что на “холодной” двигатель начинал работать неровно, выравнивая работу с прогревом до нормальной, ровной работы. Диагноз – ушедшие зазоры, звоном отдавали 1 и 4 цилиндры. Это меня знатно расстроило, очень не хотелось признавать, что даже японский мотор однажды хандрит. Несправедливость казалась просто вселенской.:(
Примерно с таким настроением я позвонил паре знакомых, кто уже долгие годы катал НАК, и оба утверждали что движок нака на гидриках, и вообще можно не париться. И тут я полез в интернет. Интернет нагло утверждал что клапана на пятаках, и поводов не верить ему не было. В общем, я перезвонил знакомым, и задал обоим вопрос – “какой пробег у твоей машины?” Выяснив, что у одного 34, у другого 50 тысяч, я молча положил трубку. Конечно дело каждого, но я не очень доверяю рассказам людей об автомобиле, если они не проехали на нем тысяч 80-100.
Машина была перегнана к проверенному, с большим опытом работы мотористу. Изрядно поматерившись на компактную компоновку ГБЦ и двухвальное исполнение головы, мы таки начали.
под замену попали 5 шайб, диагнозы подтвердились.
картина на рисунке ниже. Верхний ряд – впуск, нижний – выпуск. сверху – зазоры, ниже – текущие шайбы, еще ниже – заменные размеры.
“Вскрытие показало, что больной умер от вскрытия”. В принципе, по замерам и небольшим задирам на кулачках было понятно, что голова была в ремонте. Видимо, один из хозяев тоже свято верил в гидрокомпенсаторы:)
В магазине искренне удивились, что кто-то ищет шайбы клапанов.
При парке в примерно 100 альмер в городе я первый за, год кто вообще поинтересовался. Ну что ж, очевидно это успех. Вангую через год-два объявления “один хозяин, не бита, не крашена” жаль что в них забывают дописать “ничонеделана, садись и ехай до ремонта”.
Итак, счет на 5 шайб по 800р/шт оплачен, месяц доставки. Грабеж конечно, но назад не отступаем. Принято решение исключить коммерческие катания, но в целом ездить.Перед взором уже разворачивалась картина успеха.
Уведомления о доставке заказа не пришло, и я позвонил в магазин.
ребята попросили подождать.
звонок в магазин – извинения и просьба подождать.
позвонили из магазина, предложили вернуть деньги.
На дворе начало мая, и нахватавшись атмосферы с парада победы, решил не сдаваться. Менеджер в трубке тихо ахнул.
Итог – пришли две шайбы. Одна из Владивостока, другая – с кучей клейм, пакетов в пакете и номерков из ОАЭ.
Ну да. ближний свет. Выяснилось, что шайбы перезаказывали пару раз, приходили отказы и проч, поэтому деньги за остальные шайбы отдавали с облегчением во взгляде и держа двумя руками:)
два из пяти – совсем не результат.
Дальше дней не будет, хронология утеряна.
древний-древний пост поведал мне о том, что в Новосибирске можно заказать шайбы на изготовление на любую, в общем-то машину.
Контакт подтвердился, по телефону мы обговорили заказ, меня поправили касательно размера шайб – 27, а не 28мм, я внес предоплату и через неделю шайбы были у меня дома.
Моторист приболел и шайбы я менял сам.
Собсно, менял первый раз. Я открыл крышку, ставлю первую шайбу – и понимаю что это работает как-то не так – свободно вращавщиеся вокруг своей оси стаканы подклинивали при проворачивании. проверка микрометром показала, что все 3 шайбы больше своего размера ровно на 0,5 мм.
Сообщил Владиславу о ситуации, но отправлять в НСК не стал и шайбы шлифанул уже у знакомых.
Двигатель стал работать много ровнее, мое настроение заметно поднялось и глаз перестал дергаться. В планах еще замена свечей и ревизия форсунок. Автомат тем временем начинает возмущенно попинывать. На дворе 10 июля, замена масла будет в этом месяце.
Двигатель Ниссан Альмера Классик 1.6
Судя по многим отзывам, Nissan Almera Classic – довольно хороший автомобиль. У него редко случаются поломки, даже если это происходит, причина – небрежный уход за автомобилем, например, использование плохого масла и бензина или неправильная замена масла, то есть вина владельца.
Немного о силовом агрегате
Двигатель Алмеры обозначен знаком QG16DE. Четыре цилиндра установлены поперечно в моторном отсеке. Двигатель Nissan Almera Classic имеет 16 клапанов, а также его поставили спереди машины под капотом.
Создатели установили на двигатель Ниссан Альмера Классик 1.6 стандарт под названием Евро-4, который относится к классу высокой экологичности. Благодаря тому, что мотор выполнен из легкого сплава алюминия, его масса стала намного меньше, если сравнивать с другими двигателями, имеющими похожее строение. Данный мотор, обладающий значительно меньшим весом, чем другие, прибавил в надежности, а также уменьшились нагрузки на переднюю ось, благодаря тому же весу.
Декоративную крышку двигателя на Nissan Almera Classic приходится покупать отдельно. Корейская крышка Алмеры стоит очень дорого, но её многие опытные люди заменяют, используя дешевую, подходящую по размерам от Ниссан Пример. Она почти полностью похожа на дорогую, но крепление находится в ином месте, а их всего четыре. Но, как правило, с остальными отверстиями проблем не наблюдается, и крышка полностью прикрепляется на свое место. Данный движок имеет цепной привод.
Опоры силового агрегата принимают немалую нагрузку во время старта, особенно сильные перегрузки они испытывают, когда водитель трогается с пробуксовкой. Из этого следует, что опоры двигателя нуждаются в периодической замене.
Не следует очень резко начинать движение, так как существует элемент, который быстро изнашивается, если так делать. Этот элемент называется подушка двигателя.
Основные характеристики двигателя Nissan Almera Classic:
Регулировка клапанов
Чтобы продлить ресурс двигателя, необходимо следить за состоянием привода ГРМ, а также производить регулировку зазора в системе газораспределения. Регулировочный процесс должен происходить только на холодный мотор.
Блок цилиндров имеет крышку головки, которую нужно снять.
Стоит отметить, что головка блока (ГБЦ) защищена этой крышкой от каких-либо негативных воздействий, а также засорения, поэтому будьте аккуратней с данной крышкой ГБЦ.
Дальнейшая последовательность действий:
Собираем в противоположной очередности. Требуется подвергнуть проверке работоспособность двигателя.
Заключение
Проанализировав много информации, хотим отметить, что мотор Nissan Almera Classic имеет неплохие характеристики, а также будет служить долго, если использовать хорошее масло и бензин. Долгое, но все же полезное занятие – регулировка клапанов на Ниссан Альмера Классик 1.6, которую легко сделать самому, – позволяет вам не тратить лишние деньги.
4.1 Проверка и регулировка тепловых зазоров в клапанах
Проверка и регулировка тепловых зазоров в клапанах
Внимание: проверка и регулировка тепловых зазоров в клапанах проводится на холодном двигателе,
1. Отсоедините жгут проводки
2. Отсоедините шланги системы вентиляции картера.
3. Отсоедините высоковольтные провода,
4. Снимите крышку головки блока цилиндров
5. Установите поршень 1-го цилиндра в положение ВМТ в такте сжатия
а) Поверните шкив коленчатого вала по часовой стрелке и совместите канавку на шкиве с меткой “О” на крышке №1 ремня привода распределительного вала.
б) Убедитесь, что отверстие на шкиве привода распределительного вала совпало с меткой на крышке подшипника..
Если это условие не выполняется, то поверните коленчатый вал по часовой стрелке на 1 оборот (360°) и снова совместите канавку на шкиве с соответствующей меткой..
6. Проверьте тепловой зазор в клапанах, отмеченных на рисунке:
а) С помощью щупа измерьте зазор между толкателем клапана и затылком кулачка распределительного вала
б) Запишите значения величины зазора, выходящего за указанные пределы, Эти значения будут использованы для подбора необходимой величины регулировочной шайбы.
Номинальный тепловой зазор в клапанах (на холодном двигателе):
впускных. 0,15-0,25 мм
выпускных. 0,25- 0,35 мм
7. Поверните коленчатый вал на 1 оборот (360°) и снова совместите канавку на шкиве с соответствующей меткой, как это указано в параграфе 2, и проверьте зазоры в клапанах, отмеченных на рисунке, повторив процедуру параграфа 3.
8, Отрегулируйте тепловой зазор в клапанах.
Примечания:
– В данных двигателях для регулировки теплового зазора в клапанах требуется демонтаж распределительных валов.
– Поскольку осевой зазор распределительного вала очень мал, то при демонтаже вала его следует удерживать в горизонтальном положении, в противном случае возможно повреждение посадочного места упорной шайбы распределительного вала в головке блока цилиндров, что может вызвать заедание или поломку распределительного вала. Аналогичные требования необходимо соблюдать и при установке распределительных валов
– Способы регулировки зазора впускных и выпускных клапанов несколько отличаются друг от друга.
8.1. Отрегулируйте тепловые зазоры во впускных клапанах.
8.1.1. Снимите распределительный вал впускных клапанов а) Поверните шкив коленчатого вала таким образом, чтобы отверстие во вспомогательной шестерне оказалось наверху; при этом кулачки 1-го и 3-го цилиндров в одинаковой степени нажимают на толкатели соответствующих клапанов.
б) Отверните 2 болта и снимите крышку 1-го подшипника распределительного вала
в) Прикрепите вспомогательную шестерню распределительного вала к ведущей шестерне при помощи установочного болта
Рекомендуемые размеры установочного болта: диаметр – 6 мм, шаг резьбы – 1,0 мм, длина – 16-20 мм
Примечание: при снятии распределительного вала убедитесь, что усилие скручивания, передаваемое на вспомогательную шестерню от пружины, снимается вышеприведенной операцией.
г) Равномерно отпустите и снимите 8 болтов крышек подшипников распределительного вала за несколько проходов в последовательности, показанной на рисунке. Затем снимите крышки подшипников и распределительный вал
Внимание:
– Если распределительный вал не снимается при выполнении указанных операций, вновь установите крышку подшипника №3 и затяните ее двумя болтами.
– После этого последовательно отпустите и выверните болты, одновременно стараясь вытянуть распределительный вал за шестерню
– Не пытайтесь снять распределительный вал, прилагая большие усилия или с помощью дополнительных рычагов и приспособлений.
8.1.2 Удалите регулировочную шайбу с помощью небольшой отвертки
8.1.3. Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями.
а) Микрометром измерьте толщину снятой регулировочной шайбы.
б) По формуле определите толщину новой регулировочной шайбы, которая обеспечит необходимый тепловой зазор в клапанах:
Для впускных клапанов. N I- (A – 0,20) мм
где N – толщина новой шайбы. Т – толщина снятой (отработавшей) шайбы. А – измеренный зазор в данном клапане
в) Подберите регулировочную шайбу, толщина которой наиболее близко подходит к вычисленному значению
Примечание: регулировочные шайбы имеют 16 размеров (значений толщины) от 2,55 мм до 3,30 мм через 0,05 мм,
8.1.4, Установите новую регулировочную шайбу на толкатель клапана
8.1.5, Установите распределительный вал впускных клапанов
а) Проверните шкив коленчатого вала и установите распределительный вал выпускных клапанов в такое положение, чтобы его установочный штифт был выше среза головки блока цилиндров,
б) Нанесите консистентную смазку на упорные поверхности распределительного вала
в) Совместите шестерню распределительного вала впускных клапанов с шестерней распределительного вала выпускных клапанов, совместив установочные метки обеих шестерен.
Внимание: необходимо отличать уста новочные метки от меток ВМТи не использовать последние в этом случае
г) После этого заведите распределительный вал в постели подшипников, сохраняя зацепление шестерен.
Внимание: такое положение распределительного вала позволяет кулачкам первого и третьего цилиндров равномерно нажать на толкатели соответствующих клапанов.
д) Установите на место четыре крышки подшипников распределительного вала
е) Нанесите тонкий слой моторного масла на резьбы и под головки болтов крепления крышек подшипников распределительного вала
ж) Установите и равномерно затяните 8 болтов крепления крышек подшипников за несколько проходов в указанной последовательности
Момент затяжки. 13 Н м
з) Снимите установочный болт
и) Установите крышку 1-го подшипника меткой вперед
Внимание: если крышка 1-го подшипника не встает на место, то с помощью отвертки переместите распределительный вал назад.
к) Нанесите тонкий слой моторного масла на резьбу и под головки болтов крышек подшипников распределительного вала
л) Установите и равномерно затяните 2 болта крышки переднего подшипника за несколько проходов
Момент затяжки. 13 Н м
м) Проверните коленчатый вал и проверьте совмещение меток
8.1 6. Проверьте зазоры в клапанах
8.2. Отрегулируйте тепловые зазоры в выпускных клапанах.
8.2.1. Снимите регулировочные шайбы
а) Поверните коленчатый вал таким образом, чтобы выступ кулачка регулируемого клапана был ориентирован вверх.
б) Расположите выемку толкателя клапана по направлению к передней части автомобиля.
в) Используя приспособление (А), нажмите на толкатель и установите приспособление (В) между кулачковым валом и толкателем После этого снимите приспособление (А).
Внимание: – Введите приспособление (В) под небольшим углом со стороны, обозначенной цифрой “9”, как показано на рисунке. При этом выемка должна находиться в положении, показанном на рисунке.
– Приспособление (В) не следует вводить слишком глубоко, чтобы не защемить регулировочную шайбу. Для предотвращения заклинивания вводите приспособление плавно со стороны распределительного вала впускных клапанов, как показано на рисунке
– Профиль кулачка затрудняет установку приспособления (В) под 3-м кулачком со стороны распределительного вала впускных клапанов. Для замены этой регулировочной шайбы приспособление (В) следует установить со стороны выпускных клапанов
г) Удалите регулировочную шайбу небольшой отверткой и магнитным стержнем.
8.2.2. Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями
а) Микрометром измерьте толщину снятой регулировочной шайбы
б) По формуле определите толщину новой регулировочной шайбы, которая обеспечит необходимый тепловой зазор в клапанах:
Для выпускных клапанов. N=T+(A- 0,30) мм, где N – толщина новой шайбы. Т – толщина снятой (отработавшей) шайбы, А – измеренный зазор в данном клапане.
в) Подберите регулировочную шайбу, толщина которой наиболее близко подходит к вычисленному значению.
Примечание: регулировочные шайбы имеют 16 размеров (значений толщины) от 2,55 мм до 3,30 мм с интервалом 0,05 мм,
8.2.3, Установите новую регулировочную шайбу
а) Установите шайбу на толкатель клапана
б) Приспособлением (А) нажмите на толкатель и удалите приспособление (В).
8,2.4. Проверьте тепловой зазор в клапанах
9. Установите крышку головки блока цилиндров
а) Удалите старый герметик.
б) Нанесите слой свежего герметика в места, показанные на рисунке.
в) Установите прокладку под крышку головки блока цилиндров
г) Установите крышку головки блока, закрепив ее 4-мя гайками, установленными на уплотняющие шайбы
Момент затяжки. 6 Н м
10. Подсоедините высоковольтные провода.
11. Подсоедините шланги системы вентиляции картера
12. Подсоедините жгут проводки.
