Как отрегулировать клапана на дизеле
Проверка и регулировка тепловых зазоров клапанов двигателя 1KZ-TE
Проверка и (при необходимости) регулировка тепловых зазоров клапанов на двигателе 1KZ-TE проводится по регламенту каждые 40 тыс. км. (при нормальных условиях эксплуатации).
Острой необходимости в этой процедуре у меня не было, но раз уж полез снимать дроссель для замены сальников малой заслонки, и раз уж пришлось ждать из Новосибирска б/у впускную трубу дросселя с целыми ушами крепления (одно из ушей на своей трубе сломал), а еще как-никак проехал на Сурфе свыше 50 тыс. км (и не известно, делали ли эту процедуру до меня), то принял решение всё-таки проверить зазоры, и, при необходимости, их отрегулировать путем замены шайб.
Задача не хитрая, особенно при наличии специнструмента. Итак, для этой работы нам необходимо убрать всё, что мешает снятию клапанной крышки, а еще достать в прокат или приобрести набор щупов (от 0,05 до 1,00 мм), съемник и микрометр (внешний, от 0 до 25 мм). Желательно заранее запастись новой прокладкой клапанной крышки (11213-67010), прокладками дроссельной заслонки (для безинтеркуллерных моделей 26171-67010, 17116-67010), комплектом из 4 шайб впускной трубы (90210-08039).
Внимание, тепловые зазоры замеряются только на холодном двигателе!
1. После снятия клапанной крышки, путем вращения по часовой стрелке коленчатого вала за гайку шкива, необходимо совместить метку на блоке с меткой на шкиве и убедиться, что кулачки распредвала четвертого цилиндра смотрят вверх (толкатели клапана ослаблены), а кулачки распредвала первого цилиндра вниз. Если не так, то поверните шкив (коленвал) еще на один полный оборот.
2. После того, как указанное выше условие соблюдено, можем мерить зазор там, где кулачки не опираются на шайбы (то есть свободны) — это оба клапана 4 цилиндра: впускной (спереди) и выпускной (сзади), выпускной клапан 2 цилиндра и впускной клапан 3 цилиндра. Напомню, что цилиндры считаются от шкива, клапаны — ближний к шкиву будет впускной, следующий выпускной — и так на каждом цилиндре.
Затем поворачиваем коленвал на один оборот и замеряем оставшиеся клапаны: впуск и выпуск на 1 цилиндре, впуск на 2 цилиндре, выпуск на 3 цилиндре.
Тепловые зазоры замеряются путем просовывания плоского щупа в пространство между шайбой клапана и кулачком распредвала. Допустимые зазоры для ВПУСКНЫХ клапанов: 0,20-0,30 мм, для ВЫПУСКНЫХ: 0,25-0,35 мм.
Для удобства я нарисовал на листе бумаги схему расположения клапанов, куда и записывал проведенные замеры. Определив, какие клапана не попадают в допуск, приступил к снятию их шайб.
3. Для снятия шайб потребуется крутить коленвал до тех пор, пока кулачок распредвала над интересующей нас шайбой не поднимется вертикально вверх. Для удобства поддевания и снятия шайбы паз на толкателе клапана нужно расположить со стороны выпускного коллектора (толкатель свободно вращается от руки, пока не поджат распредвалом).
Сначала я шилом через паз поддевал шайбу, которая здорово склеивается с толкателем, затем съемником поджимал вниз толкатель и, помогая шилом или отверткой, магнитом доставал интересующую шайбу.
Регулировка клапанов: что это, зачем нужно, и что будет, если ее не делать
Если вы становились свидетелем сцены, когда опытный автомобилист деловито открывал капот машины (вашей или своей), некоторое время вслушивался в звук работающего мотора, а потом многозначительно произносил фразу «клапаны надо отрегулировать», но при этом для вас его слова были не понятнее звука двигателя, который он слушал, то сегодня мы попробуем этот пробел восполнить. Что такое регулировка клапанов, зачем она нужна, когда ее нужно делать, и что будет, если ее не делать совсем? И почему на многих машинах регулировка клапанов вообще не нужна? Давайте разберемся.
Р абота обычного поршневого двигателя предполагает подачу в цилиндры топливовоздушной смеси и отвод из них отработавших газов. Обе функции выполняют клапаны – соответственно, впускные и выпускные, попеременно открываясь в нужное время для наполнения и опорожнения цилиндра. Управляет их работой распределительный вал, имеющий специальные кулачки, которые воздействуют на верхнюю часть клапана, открывая его в цилиндр. Конструкций приводного механизма существует несколько – распредвал может воздействовать на клапаны почти непосредственно, надавливая кулачком на толкатели, или, к примеру, через специальные коромысла, толкая один их конец, в то время как другой давит на клапан. Но в любом из случаев в конструкции есть интересующая нас особенность: тепловой зазор между кулачком распредвала и деталью клапанного механизма, которая открывает клапан. Ведь рабочая температура деталей двигателя, особенно клапанного механизма и собственно клапанов, очень высока, а при нагревании металл имеет свойство расширяться, что приводит, в частности, к удлинению клапана. Именно для компенсации этого расширения нужен тепловой зазор, а регулировка этого зазора и называется «регулировкой клапанов»
Да, с логической точки зрения формулировка «регулировка клапанов» не совсем верна. Клапан при нормальных условиях, когда на него не давит кулачок распредвала, закрыт: тарелка клапана плотно прижата пружиной к седлу в головке блока цилиндров, а должная герметичность обеспечивается фасками на обоих элементах. Соответственно, никакая регулировка клапану здесь не требуется – а вот тепловой зазор должен быть правильным. То есть, более корректно говорить не «регулировка клапанов», а «регулировка теплового зазора привода клапанов».
Если представить себе комбинацию «клапан – толкатель – распредвал» без теплового зазора – то есть, плотно прилегающими друг к другу при неработающем двигателе, то несложно понять, что при выходе на рабочую температуру на удлинившийся клапан, «вытягиваемый пружиной из цилиндра» в сторону распредвала, из-за температурного расширения начнет постоянно давить этот самый распредвал, приводя к небольшому сжатию пружины и неплотному закрытию клапана. То есть, при достижении рабочей температуры клапан фактически перестанет полноценно выполнять одну из своих функций: плотно закрываться для герметизации камеры сгорания и ее изоляции от впускного или выпускного тракта.
Подобное может произойти, к примеру, из-за износа седел и тарелок клапанов. Соответственно, в этом случае регулировка клапанов нужна, чтобы обеспечить нужный тепловой зазор для обеспечения полного закрытия клапанов.
Второй вариант – увеличение теплового зазора: например, из-за износа поверхностей кулачков распредвала и элементов привода клапанов. В этом случае даже после достижения двигателем рабочей температуры между распредвалом и клапанным механизмом будет оставаться зазор, а касаться они будут ударно и только в момент воздействия кулачка. Это уже пагубно влияет на ресурс клапанного механизма, но есть и другие последствия: клапан будет открываться чуть позже и не полностью – а значит, ухудшится наполняемость цилиндра топливовоздушной смесью.
Если не регулировать клапаны своевременно, это приведет к изменению теплового зазора. При этом и увеличение, и уменьшение теплового зазора, как мы уже поняли, негативно влияет на ресурс и работу двигателя. Уменьшение зазора означает неполное закрытие клапанов, которое приводит к ряду последствий. Негерметичность камеры сгорания из-за приоткрытого клапана приводит к падению компрессии и прорыву раскаленных газов во впускной или выпускной тракт (в зависимости от того, впускной или выпускной клапан приоткрыт).
Кроме того, стоит отметить значительно увеличивающуюся тепловую нагрузку на клапаны. Ведь плотный контакт закрытого клапана с седлом – это одно из важных условий его охлаждения, а если клапан неплотно прилегает к седлу, охлаждение ощутимо ухудшается. Особенно это касается выпускных клапанов: впускные дополнительно охлаждаются поступающей в цилиндры топливовоздушной смесью, а вот выпускные обеспечивают выход отработавших газов крайне высокой температуры, и для них охлаждение в зоне контакта с седлом имеет критическую важность. В крайнем случае плохое охлаждение клапана из-за малого теплового зазора может привести к его перегреву и разрушению – так называемому прогару. Кроме того, прорыв горящей топливовоздушной смеси в выпускной тракт повышает нагрузку на катализатор (а при его разрушении абразивная пыль может повредить и цилиндры).
Последствия увеличения теплового зазора несколько иные. Как было сказано выше, оно приводит к ударному воздействию распредвала на клапанный механизм, что негативно сказывается на его ресурсе, а также к несвоевременному и неполному открытию клапана. Ухудшение наполнения цилиндра топливовоздушной смесью при этом означает нарушение фаз газораспределения и снижение отдачи мотора: то есть, он будет хуже тянуть.
Величина теплового зазора определяется производителем для конкретного двигателя: если конструкция мотора предусматривает регулировку клапанов, показатели обычно указываются в руководстве по эксплуатации. — Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.
В целом величина теплового зазора, разумеется, очень невелика, это десятые доли миллиметра – примерно 0,1-0,4 мм. При этом ее обычно определяют с помощью набора щупов с шагом в 0,05 мм и менее – то есть, соблюдается точность до сотых. Стоит отметить, что тепловой зазор для впускных и выпускных клапанов различается: как мы уже знаем, выпускные клапаны нагреваются сильнее – а следовательно, сильнее увеличиваются в размерах и требуют большего теплового зазора.
На практике знать конкретные значения теплового зазора нужно только для регулировки – то есть, если вы не занимаетесь ей самостоятельно, эти цифры вам не слишком пригодятся.
Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля. В целом эта процедура выполняется не так часто – обычно это каждые 50-80 тысяч километров. Однако и более частая проверка не повредит – особенно если машина оснащена газобаллонным оборудованием, так как газовое топливо повышает тепловую нагрузку на мотор.
Второй способ узнать о необходимости регулировки клапанов – это характерный звук: стук или цоканье при работе мотора, не проходящее по мере его прогрева.
Ну а если автомобиль приобретен не новым, и его пробег уже немаленький, то регулировка теплового зазора точно не будет лишней – нужно лишь выяснить, предусмотрена ли она конструкцией.
Существует несколько конструктивных вариантов регулировки теплового зазора. К примеру, один из вариантов – это подбор шайб нужной толщины, которые вставляются между толкателем клапана и кулачком распредвала. Для регулировки зазора он сначала замеряется с имеющейся шайбой, а потом шайба при необходимости заменяется на другую, большей или меньшей толщины. Альтернативный вариант при схожей конструкции – подборка не регулировочных шайб нужной толщины, а самих толкателей с необходимыми параметрами.
Еще одна вариация — это регулировка теплового зазора с помощью винтового механизма. В этом случае ничего подбирать не нужно: зазор измеряется щупом и затем при необходимости настраивается вкручиванием или выкручиванием регулировочного болта, который затем фиксируется контргайками — Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.
Такой метод регулировки мы наглядно показывали в отдельном материале на примере Renault Logan.
Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются « гидро компенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.
Дизельный двигатель.Проверка и регулировка зазоров клапанов
Последовательность регулировки зазоров клапанов при установки поршня
первого цилиндра в положение ВМТ
Е – распределительный вал впускных
клапанов
А – распределительный вал выпускных
клапанов
Последовательность регулировки зазоров клапанов при установки поршня
четвертого цилиндра в положение ВМТ
Е – распределительный вал впускных
клапанов
А – распределительный вал выпускных
клапанов
Использование специального инструмента для прижатия толкателей в их
отверстия
Для изъятия регулировочных шаюб
используются отвертка и магнит.
На дизельных двигателях зазоры клапанов проверяются и регулируются на холодном
двигателе.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите крышку головки цилиндров.
2. Проверните двигатель до установки поршня первого цилиндра в положение ВМТ. При
этом метка на шкиве должна совпасть со штифтом на корпусе масляного насоса.
3. Проверьте, что толкатели клапанов первого цилиндра имеют небольшой люфт, а
толкатели клапанов четвертого цилиндра сидят плотно. Если это не так, проверните
двигатель еще на один оборот.
4. Измерьте в соответствии с рис. Последовательность регулировки зазоров клапанов
при установки поршня первого цилиндра в положение ВМТ с помощью щупов,
вставляемых между толкателем и поверхностью кулачка, зазоры клапанов. Зазоры
впускных (Е) и выпускных (А) клапанов не на всех двигателях одинаковы и приводятся
в таблицах размеров и регулировок.
5. Проверните двигатель на один полный оборот и замерьте зазоры, указанные на рис.
Последовательность регулировки зазоров клапанов при установки поршня четвертого
цилиндра в положение ВМТ. Признаком правильной регулировки является то, когда
конец щупа вводится, а затем под легким нажатием щуп прогибается и входит внутрь.
6. Для регулировки зазоров клапанов следует заменить регулировочные шайбы с
верхней стороны толкателей, но для снятия и установки регулировочных шайб
требуется специальный инструмент. Для этого проверните коленчатый вал до
установки соответствующего кулачка острием вверх и с помощью специального
инструмента, показанного на рис. Использование специального инструмента для
прижатия толкателей в их отверстия, или иным образом прижмите толкатель внутрь,
чтобы можно было взять и вытащить маленькой отверткой и магнитом
регулировочную шайбу.
7. Прежде чем прижимать толкатель, его следует повернуть так, чтобы насечка с
верхней стороны была обращена к свечам. Оба толкателя прижимаются одновременно,
то есть необходимо следить за тем, чтобы оба толкателя прижимались ножкой
приспособления.
8. Измерьте снятую шайбу микрометром и запишите результат.
9. Вычислите толщину новой шайбы для обеспечения требуемого зазора клапана. При
этом используется следующая формула:
Впускные клапаны: N = Т + (А – 0,25 мм);
Выпускные клапаны: N = Т + (А – 0,30 мм), где «Т» – толщина снятой шайбы. «А» –
измеренный зазор клапана и «N» – толщина новой, подлежащей установке шайбы.
10. Выберите шайбу, которая по толщине наиболее близка к требуемому зазору.
Имеется ряд из 25 размеров шайб толщиной от 2,2 мм до 3,4 мм через 0,05 мм.
11. Для установки регулировочной шайбы снова прижмите толкатель внутрь и
вставьте шайбу.
12. Измерьте зазор клапана, как было описано выше.
13. Отрегулируйте зазоры остальных клапанов.
Регулировка клапанов 1.8 TDci
Первым делом снимаем крышку головки цилиндров.
Далее проверяем все зазоры на клапанах.
Делается это следующим способом:

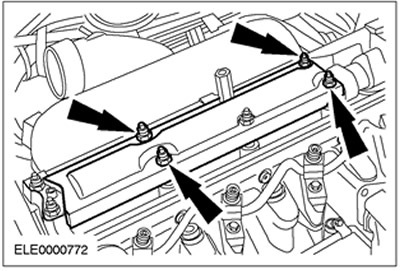

1. Снимаем маслоуловитель
2. Устанавливаем обратно снятые гайки и затягиваем
3. Измеряем клапанный зазор
-Проворачиваем коленчатый вал настолько, чтобы пара кулачков регулируемого цилиндра была обращена вверх.
-Проверяем клапанный зазор и записываем результаты
-Если зазор выходит за границы допустимого диапазона:
Впускной 0.3-0.4
Выпускной 0.45-0.55
то регулируем шайбами другой толщины.
Новую толщину рег.шайбы узнаем по формуле:
Н = В + А — С где
А — измеренный зазор, мм;
В — толщина старой регулировочной шайбы, мм;
С — номинальный зазор, мм;
Н — толщина новой регулировочной шайбы, мм.
Шайбы старые вынимал обычной отверткой и пинцетом, т.к не имел спец инструмента(пришлось немного помучиться)
У меня в 3х клапанах был не соответствующий зазор и из них одну шайбу переставил на другой клапан, а 2 другие докупил нужного диаметра от ваз 2109.
Установил все обратно и для своего спокойствия ещё раз все проверил.
Так же заменил прокладку под крышкой (сопливила чуть)
Собрал все в обратной последовательности.
А вот и видео ещё нашел на Ютюбе(двигателя одинаковые)
Регулировка клапанов на моторе 1.9 dTi (F9Q736) + переделка под шайбовые толкатели.
Автомобиль Renault Scenic 1.9dTi (F9Q736).
Проблема: при холодном пуске трясется мотор, плавают обороты, из выхлопной системы идет белый дым.
Записываем полученные данные в таблицу. Сверяем полученные значения с эталонными. Для впускных клапанов зазор должен составлять 0,2 мм, для выпускных — 0,4 мм.
Для этого двигателя получили следующие значения (сплошная нумерация слева направо):
Регулировка зазора клапанов
Например, для стакана номер 2 (условное обозначение): измеренный зазор — 0,12 мм, толщина стакана — 7,82 мм, требуемый зазор 0,2 мм. Путем несложных вычислений получаем требуемую высоту стакана — 7,74 мм.
Аналогичную операцию производим для остальных клапанов, которые нуждаются в регулировке зазора.
Выставляем поршня примерно в среднее положение путем поворота коленвала, чтобы при сборке открытые клапана не упирались в поршни.
Моем 10 болтов крепления постели распредвала. Всё собираем и зажимаем с усилием примерно в половину требуемого.
Измеряем зазор в клапанах, записываем. Сравниваем полученные зазоры с требуемыми. Если необходимо, снова снимаем распредвал и производим регулировку. Устанавливаем распредвал и повторяем проверку зазоров в клапанах. Когда все зазоры приведены в нужный размер, производим окончательную сборку.
Чистим, моем клапанную крышку, болты крепления, устанавливаем, зажимаем с нужным моментом. Устанавливаем вакуумный насос. Зажимаем шестерню распредвала, устанавливаем в нужное положение. Коленвал возвращаем в исходное положение. Устанавливаем ремень ГРМ согласно технотам.
Результат. Запускаем холодный мотор. Двигатель запускается легко, белый дым исчез, мотор работает ровно, обороты стабильные. Тест-драйв показал, что машина едет значительно лучше, чем до регулировки клапанов. Значительно возросла тяга на небольших оборотах двигателя.
——————————————————————
ЗАМЕНА СТАКАНЧИКОВ НА ШАЙБОВЫЕ ТОЛКАТЕЛИ.
Покупаем шайбовые толкатели для VW. Артикул: FOL91. Его диаметр такой же, как родной стакан = 35мм.
Покупаем регулировочные шайбы Ваз. Ставим и радуемся.
