Как отрегулировать главный тормозной цилиндр
Победа над тормозами! Регулировка ГТЦ
Вечер добрый!
Долго не писал, ибо писать было нечего, машина ездила и ничего с ней не происходило)
Пробемы с тормозами решали долго, нужно, методом проб и ошибок. Изначально грешили на резинки супортов. Заменили — результата ноль, точнее сразу после замены все ок, а спустя несколько км по городу было видно что проблемма все еще есть. Далее сами супорта. Опять же заменили на (с новыми резинками) и опять мимо. Потом пришла в голову идея найти старый гтц, с порваным манжетом, востановить его и заодно заменить колодки. Поменяли ГТЦ на старый оригинальный и оно заработало!
Но все не давала покоя мысль почему ГТЦ Topran не работал как надо. Сейчас узнаем почему:

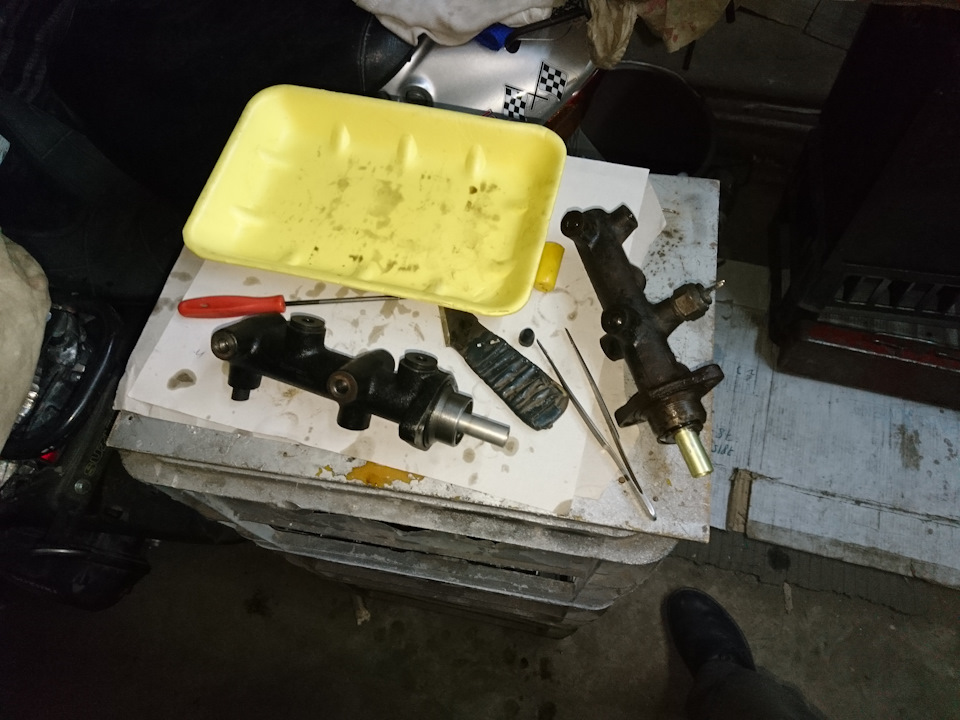

Действующие лица:
Отличия между ними минимальны, но все же есть. У Topran корпус немного длиннее, у него нету регулировчоного болта как на АТЕ и «дырок» в нем больше.
Увы фото внуренностей нет, да и не особо нужны, ведь проблема лежи на поверхности.

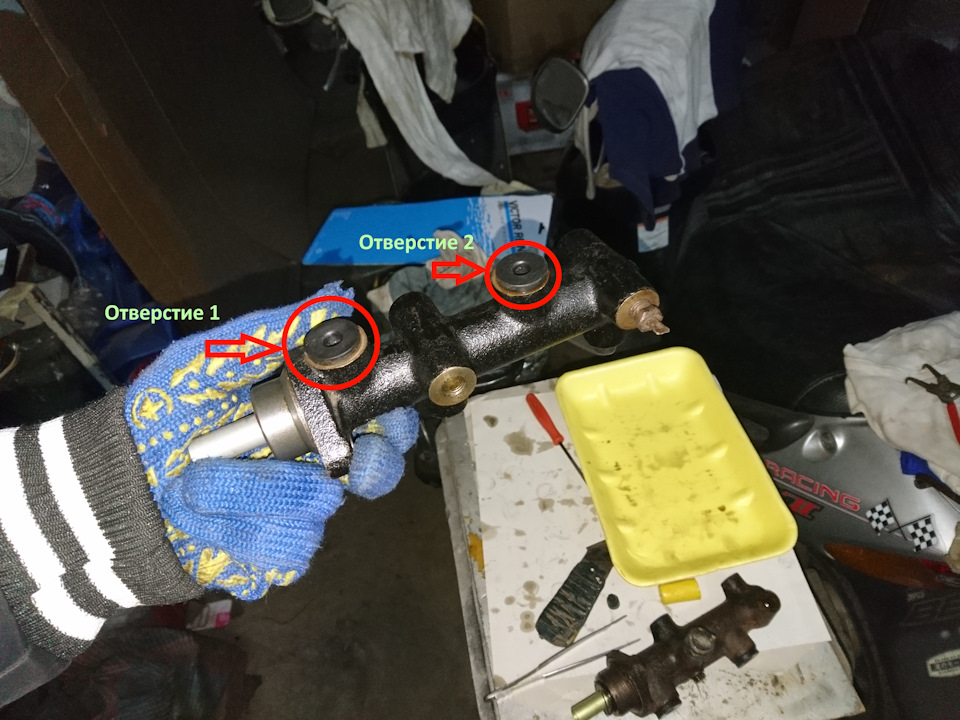

Собрав старый ГТЦ почему-то захотелось его продуть. Вообружившись ртом подул в отверстия для бачка ТЗ. В оба дулось, в оба проходило. Потом те же действия с ГТЦ Topran. Вот тут то и началось самое интересное.
Отверстие 1 продувалось. А вот Отверстие 2 нет. Проблема найдена, теперь ищем ее причину.

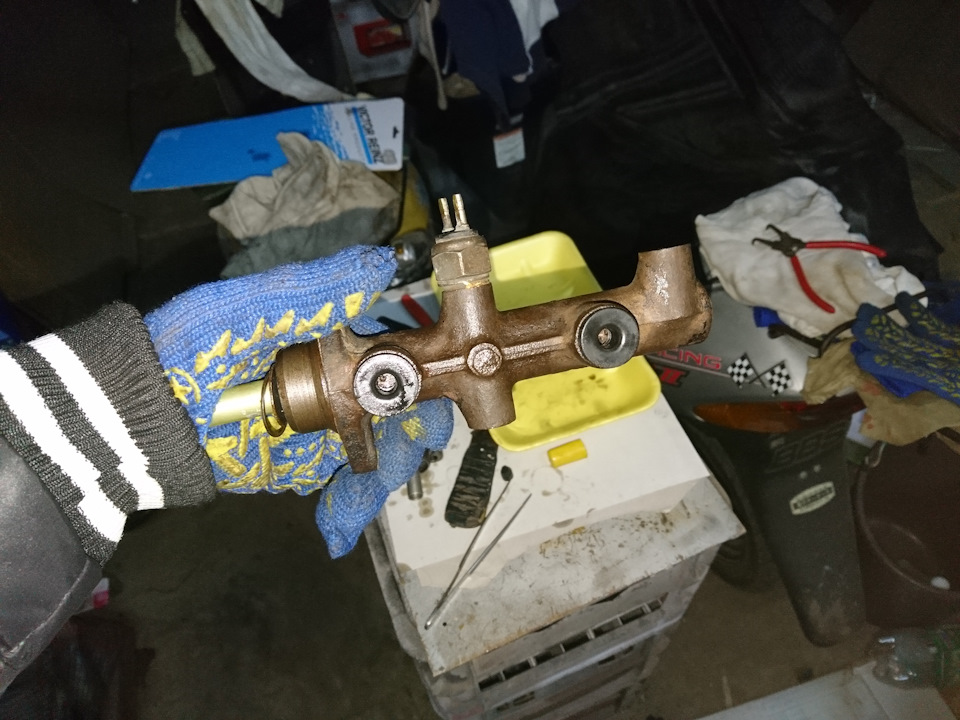

А причина вот она — первичный поршень. Как оказалось, китайцам из Topran чуждо понятие заводской регулировки — собрали как нибуть и сойдет (хотя чего от них хотеть то, самое дешевое же). Получилось так, что первичный поршень был такой длины, что при сборке, вториный поршень перекрывал компенсирующее отверстие, таким образом ТЗ в магистрали накачивалась, а обратно не возвращась.
Так вот, на фото обведен держатель пружины первичного поршня, внутри которого соединительный винт. С его помощью можем уменьшать/увеличивать общую длину поршня.
Немного уменьшив длину, собрав ГТЦ преступаю к проверке — дую в оба отверстия. Продуваются! Но это еще не все. Когда мы нажимаем на педаль, оба компенсирующие отверстия должны перекрываться. Я старался сделать так, чтоб они перекрывались одновременно. А делал это так: разобрал-подкрутил-собрал-продул.
Теперь одной проблемой меньше!
Тормоза часть 2.Регулировка штока ВУТ 21214.
Привет, привет!
И так, после установки ВУТ и ГТЦ от нивы 21214,педаль тормоза стала мягкой, практически не требует усилия ногой, при этом «девятка»останавливается как вкопаная, но., есть один момент, который мне не понравился, это большой свободный ход педали, примерно 5-6см, причем такое не только у меня, можно было забить и привыкнуть, но я не стал так делать, я решил эту проблему регулировкой штока ВУТ.
Шток утоплен, нужно выжать педаль тормоза и упереть что нибудь в нее:
Далее., а далее у меня сдох телефон и я вам расскажу словами как было дело.
-Берем штангель и замеряем изначальную длину штока.
-Зажимаем шток плоскогубцами за контргайку и головкой на 7 выкручиваем наконечник штока примерно на 1.2-1.5мм, НО НЕ БОЛЬШЕ!
-Берем трубку подходящего размера примерно 20см.в длину и в диаметре, что бы влезла в отверстие ВУТ, вставляем шток в трубку и вставляем все это дело в ВУТ.
-Аккуратным ударом молотка по трубке, забиваем шток на место.
Примерно так:
Ну, а далее собираем все обратно.
Вот после этой процедуры, свободный ход педали стал примерно 2-3см, меня это устроило, да и больше шток уже выкручивать НЕЛЬЗЯ!
Как то так…
Удачи в ремонте!
Лада 2109 1995, двигатель бензиновый 1.5 л., 70 л. с., передний привод, механическая коробка передач — тюнинг
Машины в продаже
Комментарии 21
21214 два вида.До 11 г как на 21213. С 11 г нового образца Калина доработанный.Алюминиевый 22мм
На глазок только в стакан и коровка делает. С тормозами не шутят!
Замена вакуумного усилителя тормозов и регулировка хода педали тормоза ВАЗ-21213
На глазок только в стакан и коровка делает. С тормозами не шутят!
Замена вакуумного усилителя тормозов и регулировка хода педали тормоза ВАЗ-21213
Данная ссылка не подходит к регулировке вакуума 21214, на 213 ниве стоит все девятошное.
Добрый день. Подскажите есть ли какая нибудь резинка под этой серебристой штукой на штоке вакуумника. Он у меня при замене гтц выпал, тормоза стали мягкие, я пробовал регулировать шток и прокачивать. Ничего не помогало. на сервисе сказали там резинка какая то должна стоять.
Не помню если честно, помоему нет
И подклинивание передних суппортов (со всеми вытекающими: износ дисков, старение цилиндра) обеспечен!
Свободный ход педали зависит не только от длины штока вакуумника, но и от того какие цилиндры установлены в задних барабанах.
Скинь барабаны и посмотри зазор между поршнями и колодками.
Все поймешь.
Когда нажимаешь педаль тормоза, (в том самом свободном ходе) ВЫБИРАЮТСЯ эти зазоры.
Если цилиндры обычные, это будет происходить каждое нажатие.
Что за умничество?
Я год так проездил и все норм, сейчас на другой 9ке так же и все норм.
И если что я сам продавец автозапчастей.
Сначала надо самому попробовать, потом уже умничать
Привет.Пробовать прокачивать систему, не поможет, дефектовать колесные цилиндры.
у себя выкручивал на еще меньшею величину и при нагреве начинали тормоза закусывать 🙁 вернул обратно
Выставленеи зазора между штоком ВУТа 2108 и ГТЦ 2108
Всем спасибо что откликнулись!
yaris у меня само подводящиися цилиндры.
Дело все в зазоре между ГТЦ и штоком ВУТа! Ни в одной статье, я не видел, что б кто то писал, о его регулировке!
Цитирую:
Перед установкой главного тормозного цилиндра, контролируем выступание головки его регулировочного болта, относительно плоскости крепления фланца главного тормозного цилиндра, которое должно составлять 1,25-0,2 мм. Для регулировки выступания головки болта вращаем его ключом «на 8».
Вот в чем была причина срабатывание тормозов почти в полу! Но в «инструкции» ни слова не написано, что сам шток нужно удерживать плоскогубцами а крутить саму «головку». И ключ там не «на 8» а все же «на 7». Три раза снимал ГТЦ подгоняя шток. А затем этот шток нужно еще «вставить» обратно! Скажу это не очень то и легко, так как трубопровод уже подключен и уложен! Хорошо что не оставил родной бачок для тормозной жидкости, с его резиновыми шлангами. Чуствую тогда намучался еще больше! Педаль стала брать где положено – по средине! Но «не долго музыка играла!» Все же не угадал с зазором.
Еще раз спасибо Diptownу за подсказку где рыть, за консультацию в тот момент, когда я остановился возле метро Дорогожычи с дубовой педалью, и почти заблокированными тормозами. С собой оказался один разводной ключ, благодаря ему и открутил ГТЦ, и стравил давление. Дальше, на полу живых тормозах доехал до гаража. Там, уже в течении 5-ти минут снял все, на 5-ть витков закрутил шток и спокойно доехал до дома. Но смотрю, что можно еще пару витков накинуть.
Как проверить главный тормозной цилиндр
Плавный или резкий провал педали тормоза либо же её плавание и вибрация при торможении, обычно указывают на неисправность главного тормозного цилиндра. Чаще всего причиной его неправильной работы является потеря герметичности резиновых уплотнительных манжет или неправильная работа перепускных клапанов.
Чтобы отличить его неисправности от других неполадок тормозной системы и узнать, как проверить, работает ли главный тормозной цилиндр – читайте статью.
Как понять, что ГТЦ перепускает тормозную жидкость?
На автомобилях используется система с двумя раздельными гидравлическими контурами. Подробно о его задаче и работе можете почитать отдельно. Общий же принцип тот, что при нажатии педали тормоза шток вакуумного усилителя воздействует на первый поршень ГТЦ, который за счет сжатия подаваемой из бачка тормозной жидкости создает избыточное давление в контуре 1 напрямую, а в контуре 2 косвенно – путем перемещения второго поршня.
Схема устройства ГТЦ,
нажмите для увеличения
При сильном износе поршневых уплотнений ГТЦ перепускает: жидкость проходит между стенками корпуса первого, второго или обоих поршней в обратном направлении и возвращается в расширительный бачок. В результате в соответствующем контуре не создается давление, необходимое для воздействия на тормозные цилиндры.
Существует два простых способа, как проверить работу главного тормозного цилиндра на предмет перепускания тормозной жидкости:
Способ №1 (выполняется с помощником)
Обозначение выводов ГТЦ
Способ №2 (можно сделать самостоятельно)
На автомобилях, где тормозная система оснащается датчиками давления, на неполадки ГТЦ могут указать светящиеся индикаторы на приборной панели и ошибки в памяти ЭБУ. Например, P0557 – низкий уровень сигнала датчика давления тормозов или C1301 – давление не соответствует положению концевика педали тормоза.
Ошибка 01435 и ее расшифровка на панели приборов VW Golf
Большинство производителей использует свою нумерацию неполадок. В частности, у машин концерна VAG о проблемах ГТЦ говорят коды:
На 100% определить, что главный тормозной цилиндр перепускает, можно лишь замерив давление на каждом выходе ГТЦ.
Признаки неисправности главного тормозного цилиндра
Среди симптомов, свидетельствующих о неисправности главного тормозного цилиндра, можно выделить основные признаки:
Проверка ГТЦ за 5 минут не снимая с машины: видео
Большинство признаков неисправности ГТЦ проявляются при нажатии педали тормоза и схожи с другими неполадками тормозной системы. В частности, провал педали может указывать на завоздушивание или разгерметизацию магистралей. Поэтому перед тем, как проверить исправность главного тормозного цилиндра, необходимо как минимум проверить уровень тормозной жидкости в бачке, а также состояние колодок, дисков и шлангов.
Как диагностировать неисправность главного тормозного цилиндра
Проверка главного тормозного цилиндра
Полноценная проверка ГТЦ на работоспособность выполняется с помощью специального манометра высокого давления (0–250 атм). При помощи соединительных штуцеров соответствующего диаметра они присоединяются к выходам главного цилиндра вместо трубок. Исправный ГТЦ при нажатии педали должен создавать давление до 180–200 атм. (бар). Если результаты замеров ниже – цилиндр изношен и требует замены или ремонта.
Комплект для измерения давления тормозной системы
Стоимость комплекта манометров с переходниками около 15 000 рублей, поэтому он есть далеко не в каждом СТО. Без манометра проверять ГТЦ нужно по косвенным признакам. Для диагностики может понадобиться такие материалы и инструменты:
Для полноценной проверки также понадобится ассистент, который будет нажимать педаль тормоза в процессе диагностики.
Как понять, что тормозной цилиндр не работает: методика
Определение неисправности ГТЦ на примере Hyundai Accent: видео
Если после проведения манипуляций стало ясно, что тормозной цилиндр не работает должным образом, нужно снимать ГТЦ и разбирать его для дефектовки, которая позволит установить истинную причину неисправности.
Как проверить снятый главный тормозной цилиндр
Для демонтажа и диагностики ГТЦ понадобятся:
Чтобы разобрать главный тормозной цилиндр для диагностики, нужно:
Разбор тормозного цилиндра для определения поломки: видео
По итогам осмотра деталей ГТЦ можно делать выводы о дальнейшем ремонте. Если имеются следы износа резиновых уплотнительных манжет, можно ограничиться малым ремкомплектом. При наличии износа и на поршнях – нужно купить ремкомплект, состоящий из поршней и резинок. Если же сам корпус ГТЦ имеет внутри задиры, раковины, следы коррозии и другие дефекты – придется менять узел в сборе.
Часто задаваемые вопросы
При заведенном двигателе педаль медленно проваливается в пол при постоянном усилии, нужно ли менять ГТЦ?
Плавная просадка педали – частый признак негерметичности уплотнителей ГТЦ. В этом случае возможен ремонт детали путем установки новых манжет из ремкомплекта.
Уходит тормозная жидкость из бачка, но потом появляется, это ГТЦ?
Изменения уровня тормозной жидкости в бачке – необязательно признак поломки ГТЦ. ТЖ также может то уходить, то подниматься, из-за завоздушивания, кипения вследствие перегрева колодок, подклинивания исполнительных цилиндров.
Есть смысл ставить ремкомплект или лучше заменить ГТЦ?
Ставить ремкомплект имеет смысл, когда изношены только резиновые детали. При сильном износе поршня или повреждении корпуса лучше заменить ГТЦ целиком.
Что будет, если не менять пропускающий тормозной цилиндр?
Ездить с неисправным ГТЦ опасно. Со временем дефект будет прогрессировать, эффективность торможения снижаться вплоть до отказа. Поэтому при выявлении любых проблем с тормозной системой их нужно срочно устранять.
Главный тормозной цилиндр и все,что нужно о нем знать.
Гидравлическая тормозная система любого легкового автомобиля состоит из множества узлов и элементов. В этой статье мы рассмотрим устройство и принцип работы наиболее важного узла тормозной системы – главного тормозного цилиндра. Данный узел предназначен для преобразования механического усилия на педаль тормоза, в давление жидкости в системе и обеспечения эффективного замедления автомобиля. Эффективное функционирование тормозной системы обеспечивается только при условии применения специальной тормозной жидкости, которая не сжимается и имеет высокую температуру кипения.
В автомобилях с передними ведущими колесами первый контур отвечает за функционирование переднего правого и заднего левого рабочих тормозных механизмов, а второй контур – соответственно за работу переднего левого и заднего правого. В автомобилях с классическим задним приводом первый контур отвечает за функционирование передних рабочих тормозных механизмов, второй контур – задних.
Устройство главного цилиндра
Принцип действия и устройство главного тормозного цилиндра схож с главным вальцом сцепления, учитывая, что во многих автомобилях один механизм выполняет двойную функцию. Но во многих автомобилях в тормозном вальце расположены два поршня для работы переднего и заднего или левого и правого контура, в зависимости от марки машины. Произведя разборку главного тормозного цилиндра можно увидеть такие основные запчасти:
1, 2 — Крышка бачка с прокладкой. 3 — Бачок главного тормозного цилиндра. 4 — Втулки под перепускной штуцер. 7 — Корпус бачка. 10, 28 — Возвратные пружины. 12, 26 — Внутренние манжеты. 13, 25 — Перепускные клапаны. 14 — Поршень, включающий передние тормоза. 15, 16 — Наружные манжеты переднего привода тормозов. 20, 22 — Наружные манжеты заднего привода тормозов. 24 — Поршень, отвечающий за работу задних тормозов.
Главный цилиндр: его назначение и функции
В процессе торможения происходит непосредственное воздействие водителя на педаль тормоза, которое передается на поршни главного цилиндра. Поршни, воздействуя на тормозную жидкость, приводят в действие рабочие тормозные цилиндры. Из них, в свою очередь, выдвигаются поршни, прижимающие тормозные колодки к барабанам или дискам. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости не сжиматься под действием внешних сил, а передавать давление.
Главный цилиндр выполняет следующие функции:
В целях повышения уровня безопасности и обеспечения максимальной надежности системы предусмотрена установка двухсекционных главных цилиндров. Каждая из секций обслуживает свой гидравлический контур. В заднеприводных автомобилях первый контур отвечает за тормоза передних колес, второй – задних. В переднеприводном автомобиле тормоза правого переднего и левого заднего колес обслуживает первый контур. Второй – отвечает за тормоза левого переднего и правого заднего колес. Данная схема называется диагональной и получила наибольшее распространение.
Диагностика главного тормозного цилиндра
Первым признаком того, что главный цилиндр не в порядке, является низкая эффективность торможения либо слишком мягкий ход педали тормоза. Значит, пришла пора провести тщательную диагностику тормозной системы. И начать нужно с главного тормозного цилиндра.
На неисправности тормозов влияют многие факторы, и не факт, что причина кроется в главном цилиндре. Диагностика тормозов может подвести вас к необходимости проводить ремонт переднего тормозного цилиндра или ремонт заднего тормозного цилиндра. Но, как говорится, — вскрытие покажет.
Проверяем главный тормозной цилиндр
Проверка начинается с корпуса. В первую очередь проверяем следы подтекания тормозной жидкости на корпусе цилиндра, затем наличие трещин самого корпуса.
Затем переходим к проверке состояния уплотнительных элементов цилиндра. Уплотнители разбухли, значит приступаем к промывке главного тормозного цилиндра. Промывку нужно осуществлять спиртом. Виной всему является, скорее всего, неподходящая тормозная жидкость. Либо её сильное загрязнение.
Любой ремонт главного тормозного цилиндра подразумевает полную замену резино-технических изделий.
После промывки деталей они должны быть высушены сжатым воздухом. Зеркало самого цилиндра и поршни должны быть чистыми, без визуально видимых механических повреждений и ржавчины.
Герметичность главного тормозного цилиндра проверяется на стенде. Поэтому в гаражных условиях такая проверка исключена. Не допускается увеличенный зазор между поршнями и цилиндром, проверьте его в соответствие с параметрами мануала.
Признаки неисправности главного тормозного цилиндра
При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.
Распространенные неисправности главного тормозного цилиндра
Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:
Ремонт главного цилиндра
После того как произвели снятие главного тормозного цилиндра, стоит произвести осмотр на предмет механических повреждений, если их нет, нужно разобрать его и поменять вышедшие из строя запчасти, на те, которые находятся в ремкомплекте. Произведя разбор главного тормозного цилиндра, в любом случае надлежит поменять все резиновые запчасти – манжеты и пр. Принцип разборки своими руками прост:
Очистив все составляющие и промыв их в гидравлической жидкости, требуется внимательно осмотреть внутреннее зеркало корпуса на предмет задиров и прочих повреждений. Если выявлены разбухшие манжеты, стоит поменять гидравлическую жидкость, плохое качество которой может быть причиной такого явления. Одним из табу является регулировка и ремонт регулятора давления, у которого параметры выставлены производителем, его замена производится в комплекте.
Сборка главного тормозного цилиндра производится в обратном порядке. Поменяв требующие замены запчасти: штуцер, комплект манжетов и другие на новые, возникает вопрос, как проверить главный тормозной цилиндр после сборки?Для этого существует специальный стенд, состоящий из таких узлов:
Этот стенд поможет определить, правильно ли произведена сборка своими руками. После установки главного вальца на место нужно прокачать систему тормозов. Если же найдены механические повреждения на корпусе, то требуется замена главного тормозного цилиндра на новый.
Замена вальца
Как заменить главный тормозной цилиндр? Все действия производятся, как и при его ремонте. Откачать гидравлическую жидкость из бачка, отсоединить все патрубки от корпуса, сам вальц отсоединить от вакуумного усилителя или корпуса авто и от педали тормоза. Установка главного тормозного цилиндра производится в обратном порядке. Выполнив все ремонтные действия, следует прокачать тормоза. Прокачка производится по схеме: задние правое и левое колесо и после этого передние. После прокачки производится регулировка педали тормоза по высоте.
Работа системы при выходе из строя одного из контуров
В случае утечки тормозной жидкости в одном из контуров — второй продолжит работу. Первый поршень будет перемещаться по цилиндру до контакта со вторым поршнем. Последний начнет перемещение, за счет которого произойдет срабатывание тормозов второго контура.
Если произойдет утечка во втором контуре, главный тормозной цилиндр будет работать по другой схеме. Первый клапан за счет своего движения приводит в действие второй поршень. Последний двигается беспрепятственно до достижения упором торца корпуса цилиндра. За счет этого начинает расти давление в первом контуре, и происходит торможение автомобиля.
Даже при увеличении хода педали тормоза вследствие утечки жидкости автомобиль сохранит управление. Однако торможение будет не столь эффективным.
