Использование расширенных команд ping и traceroute

Параметры загрузки

Содержание

Введение

В этом документе объясняется, как использовать расширенные команды ping и traceroute. Сведения о стандартных командах ping и traceroute широко представлены в следующих документах:

Предварительные условия

Требования

Данный документ требует наличия основных сведений о командах ping и traceroute, ссылки на подробные описания которых приведены в разделе «Введение».

Используемые компоненты

Сведения, содержащиеся в данном документе, касаются следующих версий программного и аппаратного обеспечения:

ПО Cisco IOS® версии 12.2(10b)

Маршрутизаторы всех серий Cisco

Данные для этого документа были получены при тестировании указанных устройств в специально созданных лабораторных условиях. Все устройства, описанные в данном документе, обладают ненастроенной (заданной по умолчанию) конфигурацией. При работе в действующей сети необходимо изучить все возможные последствия каждой команды.

Условные обозначения

Дополнительные сведения о применяемых в документе обозначениях см. в Условные обозначения, используемые в технической документации Cisco

Команда ping

Команда ping (Packet InterNet Groper) является очень распространенным средством для устранения неполадок, связанных с доступом к устройствам. В ней для определения активности удаленного хоста используются два типа сообщений протокола ICMP – эхо-запрос и эхо-ответ. Команда ping также измеряет количество времени, необходимого для получения эхо-ответа.

Команда ping сначала посылает пакет эхо-запроса на адрес, а затем ожидает ответа. Эхо-тест является удачным только в том случае, если ECHO REQUEST попадает в место назначения, и место назначения может отправить ECHO REPLY к источнику эхо-теста в течение заданного временного интервала.

Расширенная команда ping

Если от маршрутизатора посылается обычная команда ping, адрес источника этой команды ping является IP-адресом интерфейса, который используется пакетом для выхода из маршрутизатора. При использовании расширенной команды ping IP-адрес источника может быть изменен на любой IP-адрес в маршрутизаторе. Расширенная команда ping используется для более тщательной проверки доступности хоста и возможности сетевого подключения. Расширенная команда ping работает только в привилегированной командной строке EXEC. Обычная команда ping работает как в пользовательском, так и в привилегированном режиме EXEC. Чтобы использовать эту функцию, введите ping в командной строке и нажмите Возврат. Будет предложено заполнить поля, как показано в разделе Описания полей команды ping этого документа.

Описания полей команды ping

В этой таблице приведены описания полей команды ping. Эти поля могут быть изменены с помощью расширенной команды ping.

Запрос поддерживаемого протокола. Введите appletalk, clns, ip, novell, apollo, vines, decnet или xns. По умолчанию используется ip.

Запрашивает IP-адрес или имя хоста узла назначения, для которого планируется выполнение эхо-теста. Если в качестве поддерживаемого протокола указан не протокол IP, введите здесь соответствующий адрес для указанного протокола. По умолчанию не используется.

Число ping-пакетов, передаваемых на адрес назначения. Значение по умолчанию – 5.

Размер ping-пакета (в байтах). По умолчанию: 100 байт

Timeout in seconds [2]:

Интервал времени ожидания. По умолчанию: 2 секунды. Запрос «ICMP-эхо» считается успешным, только если пакет ЭХО-ОТВЕТА получен до этого временного промежутка.

Extended commands [n]:

Указывает на появление или отсутствие дополнительных команд. По умолчанию не используется.

Source address or interface:

Интерфейс или IP адрес маршрутизатора будут использованы в качестве адреса отправителя для тестирования. Обычно IP-адрес для использования исходящим интерфейсом выбирает маршрутизатор. Интерфейс также может использоваться, но с корректным синтаксисом, как показано ниже:

Примечание. Выше приведены неполные выходные данные расширенной команды ping. Интерфейс не может быть записан как e0.

Определяет тип обслуживания (ToS). Запрошенный ToS размещен в каждом тестовом пакете, но нет гарантии, что все маршрутизаторы смогут обработать ToS. Это выбор качества Интернет-обслуживания. Значение по умолчанию – 0.

Set DF bit in IP header? [no]:

Задает необходимость включения бита «Не фрагментировать» (DF) в пакете ping-трассировки. Если необходимость будет подтверждена, параметр «Не фрагментировать» не разрешает фрагментацию пакета, когда он должен пройти через сегмент с меньшей максимальной единицей передачи данных (MTU), и выдается сообщение об ошибке от устройства, которое должно было фрагментировать пакет. Это используется для определения минимальной единицы MTU на тракте к адресату. По умолчанию используется значение «no».

Validate reply data? [no]:

Указывает, следует ли проверять ответные данные. По умолчанию используется значение «no».

Data pattern [0xABCD]

Задает шаблон данных. Для устранения ошибок кадрирования и проблем синхронизации на линиях последовательной передачи используются разные шаблоны данных. По умолчанию используется шаблон [0xABCD].

Loose, Strict, Record, Timestamp, Verbose[none]:

Параметры IP-заголовка. Это приглашение предлагает выбрать более одного параметра. Типичные сбои:

Verbose – автоматически выбирается вместе с любым другим параметром.

Record является очень полезным параметром: он позволяет показать адреса узлов (до девяти), через которые проходит пакет.

Strict используется для указания узлов, через которые должен пройти пакет, но при этом прохождение через другие узлы не разрешается.

Timestamp используется для определения времени полного обхода маршрутов к определенным хостам.

Различие между использованием параметра Record этой команды и использованием команды traceroute состоит в том, что параметр Record этой команды не только информирует об участках тракта, пройденных эхо-запросом (ping) до места назначения, но также информирует об участках, через которые запрос прошел на обратном пути. Команда traceroute не предоставляет информацию о тракте, пройденном эхо-ответом. Команда traceroute выдает приглашения для заполнения обязательных полей. Команда traceroute устанавливает запрошенный параметр для каждого теста. Однако нет гарантии, что все маршрутизаторы (или конечные узлы) обработают эти параметры. По умолчанию не используется.

Sweep range of sizes [n]:

Позволяет менять размеры отправляемых эхо-пакетов. Эта команда используется для определения минимальных размеров MTU, настроенных для узлов на тракте к адресату. Таким образом, устраняется снижение производительности, вызванное фрагментацией пакетов. По умолчанию используется значение «no».

Каждый восклицательный знак (!) указывает на получение ответа. Точка (.) означает, что время ожидания ответа сетевым сервером истекло. Описание остальных символов см. в разделе символы эхо-тестирования.

Success rate is 100 percent

Процент пакетов, успешно возвращенных маршрутизатору. Результаты со значением менее 80 процентов обычно указывают на наличие проблем.

round-trip min/avg/max = 1/2/4 ms

Интервалы времени полного обхода для эхо-пакетов протокола, включая минимальные/средние/максимальные значения (в миллисекундах)

Нижеприведенная диаграмма показывает, что хост 1 и хост 2 не могут обмениваться ping-пакетами. Вы можете проверить наличие этой неисправности на маршрутизаторах, чтобы определить, является ли она проблемой маршрутизации, или у одного из двух узлов неправильно настроен шлюз по умолчанию.

Пример

Ниже приведен пример команды расширенной ping команды, источник которой – интерфейс Ethernet 0 маршрутизатора А, а получатель – интерфейс Ethernet маршрутизатора В. Если эхо-тестирование выполняется успешно, проблем маршрутизации нет. Маршрутизатор A имеет доступ в Ethernet маршрутизатора B, а маршрутизатор B имеет доступ в Ethernet маршрутизатора A. А также шлюзы по умолчанию для обоих узлов настроены корректно.

Если выполнение расширенной команды ping из маршрутизатора A не удается, значит возникли проблемы маршрутизации. Проблема маршрутизации может быть на любом из трех маршрутизаторов. Маршрутизатору А может недоставать маршрута в подсеть Ethernet маршрутизатора B или в подсеть между маршрутизаторами C и B. Маршрутизатору B может недоставать маршрута в подсеть Ethernet маршрутизатора A или в подсеть между маршрутизаторами C и A; а маршрутизатор C может не иметь маршрута в подсеть сегментов Ethernet маршрутизаторов A или B. Следует устранить проблемы маршрутизации, и после этого попытаться выполнить команду ping из хоста 1 к хосту 2. Если хост 1 все еще не может связаться с хостом 2, следует проверить шлюзы по умолчанию обоих хостов. Возможность соединения между Ethernet маршрутизатора А и Ethernet маршрутизатора В проверяется с помощью расширенной команды ping.

Если обычная команда ping посылается из интерфейса Ethernet от маршрутизатора А к маршрутизатору В, адрес источника этого эхо-пакета является IP-адресом исходящего интерфейса, то есть, адресом последовательного интерфейса 0 (172.31.20.1). Когда маршрутизатор В отвечает на эхо-пакет, этот ответ отсылается на адрес источника (172.31.20.1). Таким образом проверяется только связь между последовательным интерфейсом 0 маршрутизатора А (172.31.20.1) и интерфейсом Ethernet маршрутизатора B (192.168.40.1).

Чтобы проверить связь между интерфейсами Ethernet 0 маршрутизатора A (172.16.23.2) и Ethernet 0 маршрутизатора B (192.168.40.1), используйте команду расширенную команду ping. Расширенная команда ping дает возможность указать адрес источника ping-пакета, как показано ниже.

Следующий пример содержит расширенные команды и подробности изменений:

Команда трассировки

Там, где команда ping может быть использована для проверки связи между устройствами, команда traceroute может использоваться для обнаружения трактов, по которым пакеты достигают удаленных адресатов, а также точек нарушения маршрутизации.

Целью использования команды traceroute является запись источника каждого ICMP-сообщения «превышен лимит времени» для обеспечения трассировки тракта, по которому пакет попадает к адресату.

Устройство, выполняющее команду traceroute, отсылает последовательность блоков UDP (Протокол датаграмм пользователя) (с увеличением значений TTL (время существования) на неверный адрес порта (по умолчанию 33434) на удаленном хосте.

Сначала посылаются три датаграммы, причем поле TTL каждой датаграммы установлено в значение 1. Значение TTL, равное 1, является причиной «тайм-аута» датаграммы при достижении первого маршрутизатора на ее тракте. Этот маршрутизатор выдает ICMP сообщение о превышении времени, что означает истечение срока действия датаграммы.

Затем посылаются еще три сообщения UDP, каждое со значением 2 в поле TTL. Это значит, что второй маршрутизатор на тракте к адресату вернет сообщения ICMP об истечении срока.

Этот процесс продолжается до тех пор, пока пакеты не достигнут пункта назначения, а система, инициировавшая проверку прохождения сигнала по сети, не получит ICMP-сообщения об истечении времени от каждого маршрутизатора по пути к пункту назначения. Как только эти датаграммы пытаются получить доступ к неверному порту (по умолчанию 33434) на хосте назначения, то этот узел начинает отвечать ICMP-сообщениями «port unreachable», что значит «порт недоступен». Это событие служит признаком того, что программа traceroute завершена.

Расширенная команда traceroute

Расширенная команда traceroute – разновидность команды traceroute. Расширенная команда traceroute используется для просмотра пути, по которому пакеты доходят до пункта назначения. Эта команда также может быть использована для проверки маршрутизации. Это удобно для устранения петель маршрутизации или для определения, на каком участке происходит потеря пакетов (если маршрут отсутствует или пакеты блокируются списком управления доступом (ACL) или брандмауэром). Вы можете выполнить расширенную команду ping, чтобы определить тип проблемы соединения, а затем с помощью расширенной команды traceroute выяснить местоположение проблемы.

Сообщение об ошибке превышения лимита времени указывает на то, что сервер промежуточной связи «увидел» и отбросил пакет. Сообщение об ошибке недоступности пункта назначения указывает на то, что узел назначения получил тестовый пакет и отклонил его, так как не может отправить пакет. Если таймер срабатывает до прихода ответа, команда trace отображает звездочку (*). Выполнение команды заканчивается, когда происходит следующее:

конечная точка отвечает

максимальное значение TTL превышено

пользователь прерывает трассировку с помощью управляющей последовательности

Примечание. Активизировать эту управляющую последовательность можно с помощью одновременного нажатия клавиш Ctrl, Shift и 6.

Описания полей команды traceroute

В этой таблице содержатся описания полей команды traceroute:

Запрос поддерживаемого протокола. Введите appletalk, clns, ip, novell, apollo, vines, decnet или xns. По умолчанию используется ip.

Необходимо указать имя хоста или IP-адрес. Нет значения по умолчанию.

Интерфейс или IP адрес маршрутизатора будут использованы в качестве адреса отправителя для тестирования. Обычно IP-адрес для использования исходящим интерфейсом выбирает маршрутизатор.

По умолчанию имеется как символическое, так и цифровое отображение; тем не менее можно отменить символическое отображение.

Timeout in seconds [3]:

Количество секунд ожидания ответа на тестовый пакет. Значение по умолчанию равно трем секундам.

Число пробных пакетов, которые требуется отправить на каждом уровне TTL. Значение по умолчанию равно 3.

Minimum Time to Live [1]:

Maximum Time to Live [30]:

Максимальное значение TTL, которое может использоваться. Значение по умолчанию – 30. Выполнение команды traceroute завершается при достижении точки назначения или данного значения.

Порт назначения, используемый пробными сообщениями UDP. Значение по умолчанию — 33434.

Loose, Strict, Record, Timestamp, Verbose[none]:

Параметры IP-заголовка. Можно указать любое сочетание. Команда traceroute выдает приглашения для заполнения обязательных полей. Запомните, что команда traceroute устанавливает запрашиваемый параметр для каждого теста; однако нет гарантии, что все маршрутизаторы (или конечные узлы) обработают эти параметры.

Пример

Примечание. Команду расширенной трассировки traceroute можно выполнить только в привилегированном режиме EXEC, в то время как команда обычной трассировки traceroute работает как в этом режиме, так и в режиме пользователя.

Источник

Общие сведения о командах Ping и Traceroute

В этой статье рассматривается использование команд ping и traceroute. Приведенный в данном документе более подробный обзор результатов выполнения этих команд, был получен с помощью некоторых команд debug.

Базовые сведения

В данном документе используется простая конфигурация, представленная ниже и используемая в качестве примера

Команда ping

Router1#debug ip packet detail
IP packet debugging is on (detailed)

Router1#ping 12.0.0.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:
.
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/6/8 ms

Router1#
Jan 20 15:54:47.487: IP: s=12.0.0.1 (local), d=12.0.0.2 (Serial0), len 100,
sending
Jan 20 15:54:47.491: ICMP type=8, code=0

!— Это ICMP пакет, отправленный из 12.0.0.1 в 12.0.0.2.
!— ICMP тип=8 соответствует эхо-сообщению.

Jan 20 15:54:47.523: IP: s=12.0.0.2 (Serial0), d=12.0.0.1 (Serial0), len 100,
rcvd 3
Jan 20 15:54:47.527: ICMP type=0, code=0

!— Это ответ, полученный от 12.0.0.2.
!— ICMP тип=0 соответствует эхо-ответу.
!— По умолчанию число повторов равно 5, поэтому будет пять
!— эхо-запросов и пять эхо-ответов.

В приведенной ниже таблице перечислены возможные значения типа ICMP-протокола.

В нижеприведенной таблице содержатся сведения о символах, которые могут содержаться в результатах выполнения команды ping:

Причины неудачного выполнения команды ping

Если не удается успешно выполнить команду ping, то причиной этому могут быть:

Проблема маршрутизации

Далее приведен пример неудачного выполнения команды ping, определения проблемы и мер, необходимых для ее устранения.

Данный сценарий объясняется с помощью схемы топологии сети, приведенной ниже:

Router1#
!
!
interface Serial0
ip address 12.0.0.1 255.255.255.0
no fair-queue
clockrate 64000
!
!

Router2#
!
!
interface Serial0
ip address 23.0.0.2 255.255.255.0
no fair-queue
clockrate 64000
!
interface Serial1
ip address 12.0.0.2 255.255.255.0
!
!

Router3#
!
!
interface Serial0
ip address 34.0.0.3 255.255.255.0
no fair-queue
!
interface Serial1
ip address 23.0.0.3 255.255.255.0
!
!

Router4#
!
!
interface Serial0
ip address 34.0.0.4 255.255.255.0
no fair-queue
clockrate 64000
!
!

В приведенном ниже примере производится опрос маршрутизатора 4 с маршрутизатора 1 с помощью команды ping:
Router1#ping 34.0.0.4

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds:
.
Success rate is 0 percent (0/5)

Давайте внимательнее посмотрим на произошедшее:

Router1#debug ip packet
IP packet debugging is on
Router1#ping 34.0.0.4

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds:

Jan 20 16:00:25.603: IP: s=12.0.0.1 (local), d=34.0.0.4, len 100, unroutable.
Jan 20 16:00:27.599: IP: s=12.0.0.1 (local), d=34.0.0.4, len 100, unroutable.
Jan 20 16:00:29.599: IP: s=12.0.0.1 (local), d=34.0.0.4, len 100, unroutable.
Jan 20 16:00:31.599: IP: s=12.0.0.1 (local), d=34.0.0.4, len 100, unroutable.
Jan 20 16:00:33.599: IP: s=12.0.0.1 (local), d=34.0.0.4, len 100, unroutable.
Success rate is 0 percent (0/5)

Поскольку протоколы маршрутизации не используются в маршрутизаторе 1, он не знает, куда посылать пакеты и создает сообщение о невозможности маршрутизации.

Добавим маршрутизатору 1 статический маршрут:

Router1#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router1(config)#ip route 0.0.0.0 0.0.0.0 Serial0

Теперь у нас имеется:

Router1#debug ip packet detail
IP packet debugging is on (detailed)

Router1#ping 34.0.0.4
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds:
U.U.U
Success rate is 0 percent (0/5)

Jan 20 16:05:30.659: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100, sending
Jan 20 16:05:30.663: ICMP type=8, code=0
Jan 20 16:05:30.691: IP: s=12.0.0.2 (Serial0), d=12.0.0.1 (Serial0), len 56, rcvd 3
Jan 20 16:05:30.695: ICMP type=3, code=1
Jan 20 16:05:30.699: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100, sending
Jan 20 16:05:30.703: ICMP type=8, code=0
Jan 20 16:05:32.699: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100, sending
Jan 20 16:05:32.703: ICMP type=8, code=0
Jan 20 16:05:32.731: IP: s=12.0.0.2 (Serial0), d=12.0.0.1 (Serial0), len 56, rcvd 3
Jan 20 16:05:32.735: ICMP type=3, code=1
Jan 20 16:05:32.739: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100, sending
Jan 20 16:05:32.743: ICMP type=8, code=0

Теперь оценим неисправности, возникающие на маршрутизаторе 2:

Router2#debug ip packet detail
IP packet debugging is on (detailed)

Router2#
Jan 20 16:10:41.907: IP: s=12.0.0.1 (Serial1), d=34.0.0.4, len 100, unroutable
Jan 20 16:10:41.911: ICMP type=8, code=0
Jan 20 16:10:41.915: IP: s=12.0.0.2 (local), d=12.0.0.1 (Serial1), len 56, sending
Jan 20 16:10:41.919: ICMP type=3, code=1
Jan 20 16:10:41.947: IP: s=12.0.0.1 (Serial1), d=34.0.0.4, len 100, unroutable
Jan 20 16:10:41.951: ICMP type=8, code=0
Jan 20 16:10:43.943: IP: s=12.0.0.1 (Serial1), d=34.0.0.4, len 100, unroutable
Jan 20 16:10:43.947: ICMP type=8, code=0
Jan 20 16:10:43.951: IP: s=12.0.0.2 (local), d=12.0.0.1 (Serial1), len 56, sending
Jan 20 16:10:43.955: ICMP type=3, code=1
Jan 20 16:10:43.983: IP: s=12.0.0.1 (Serial1), d=34.0.0.4, len 100, unroutable
Jan 20 16:10:43.987: ICMP type=8, code=0
Jan 20 16:10:45.979: IP: s=12.0.0.1 (Serial1), d=34.0.0.4, len 100, unroutable
Jan 20 16:10:45.983: ICMP type=8, code=0
Jan 20 16:10:45.987: IP: s=12.0.0.2 (local), d=12.0.0.1 (Serial1), len 56, sending
Jan 20 16:10:45.991: ICMP type=3, code=1

Маршрутизатор1 правильно отправляет свои пакеты на маршрутизатор 2, но маршрутизатор 2 не знает, как получить доступ к адресу 34.0.0.4. Маршрутизатор 2 отправляет Маршрутизатору 1 сообщение «unreachable ICMP» («недоступный ICMP-протокол»).

Теперь разрешите использование протокола маршрутизации информации (RIP-протокол) на маршрутизаторе 2 и маршрутизаторе 3.

Router2#
router rip
network 12.0.0.0
network 23.0.0.0

Router3#
router rip
network 23.0.0.0
network 34.0.0.0

Router1#debug ip packet
IP packet debugging is on

Router1#ping 34.0.0.4

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds:

Jan 20 16:16:13.367: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100, sending.
Jan 20 16:16:15.363: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100, sending.
Jan 20 16:16:17.363: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100, sending.
Jan 20 16:16:19.363: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100, sending.
Jan 20 16:16:21.363: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100, sending.
Success rate is 0 percent (0/5)

Это немного улучшает ситуацию. Маршрутизатор 1 отправляет пакеты на маршрутизатор 4, но не получает никакого ответа от него.

Рассмотрим, какие проблемы могли возникнуть на маршрутизаторе 4:

Router4#debug ip packet

IP packet debugging is on

Router4#
Jan 20 16:18:45.903: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3
Jan 20 16:18:45.911: IP: s=34.0.0.4 (local), d=12.0.0.1, len 100, unroutable
Jan 20 16:18:47.903: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3
Jan 20 16:18:47.907: IP: s=34.0.0.4 (local), d=12.0.0.1, len 100, unroutable
Jan 20 16:18:49.903: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3
Jan 20 16:18:49.907: IP: s=34.0.0.4 (local), d=12.0.0.1, len 100, unroutable
Jan 20 16:18:51.903: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3
Jan 20 16:18:51.907: IP: s=34.0.0.4 (local), d=12.0.0.1, len 100, unroutable
Jan 20 16:18:53.903: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3
Jan 20 16:18:53.907: IP: s=34.0.0.4 (local), d=12.0.0.1, len 100, unroutable

Маршрутизатор 4 получает ICMP-пакеты и пытается отправить ответ на адрес 12.0.0.1, но так как у него нет маршрута в эту сеть, эта попытка терпит неудачу.

Добавим маршрутизатору 4 статический маршрут:

Router4(config)#ip route 0.0.0.0 0.0.0.0 Serial0

Теперь он работает правильно и обе стороны имеют доступ друг к другу:

Router1#ping 34.0.0.4

Недоступность интерфейса

Эта ситуация возникает в случаях, когда интерфейс перестает работать. В приведенном ниже примере производится опрос маршрутизатора 4 с маршрутизатора 1 с помощью команды ping:

Router1#ping 34.0.0.4

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds: U.U.U
Success rate is 0 percent (0/5)

Поскольку маршрутизация исправна, то устранение неполадок будет выполняться в пошаговом режиме. В начале попытаемся применить команду ping к маршрутизатору 2:

Router1#ping 12.0.0.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:
.
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/4/4 ms

Из приведенных выше данных видно, что источник проблемы находится между маршрутизатором 2 и маршрутизатором 3. Одной из возможных причин может являться то, что последовательный интерфейс на маршрутизаторе 3 был отключен:

Router3#show ip interface brief
Serial0 34.0.0.3 YES manual up up
Serial1 23.0.0.3 YES manual administratively down down

Эта проблема легко устранима:

Router3#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router3(config)#interface s1
Router3(config-if)#no shutdown
Router3(config-if)#
Jan 20 16:20:53.900: %LINK-3-UPDOWN: Interface Serial1, changed state to up
Jan 20 16:20:53.910: %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1, changed state to up

Команда Access-list

В этом сценарии необходимо разрешить только трафику telnet поступать на маршрутизатор 4 через интерфейс Serial0.

Router4(config)# access-list 100 permit tcp any any eq telnet
Router4(config)#interface s0
Router4(config-if)#ip access-group 100 in

Router1#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router1(config)#access-list 100 permit ip host 12.0.0.1 host 34.0.0.4
Router1(config)#access-list 100 permit ip host 34.0.0.4 host 12.0.0.1
Router1(config)#end
Router1#debug ip packet 100
IP packet debugging is on Router1#debug ip icmp
ICMP packet debugging is on

При попытке проверить доступность маршрутизатора 4 с помощью команды ping будет получен следующий результат:

Router1#ping 34.0.0.4

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 34.0.0.4, timeout is 2 seconds: U.U.U
Success rate is 0 percent (0/5)

Jan 20 16:34:49.207: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100, sending
Jan 20 16:34:49.287: IP: s=34.0.0.4 (Serial0), d=12.0.0.1 (Serial0), len 56, rcvd 3
Jan 20 16:34:49.291: ICMP: dst (12.0.0.1) administratively prohibited unreachable rcv from 34.0.0.4
Jan 20 16:34:49.295: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100, sending
Jan 20 16:34:51.295: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100, sending
Jan 20 16:34:51.367: IP: s=34.0.0.4 (Serial0), d=12.0.0.1 (Serial0), len 56, rcvd 3
Jan 20 16:34:51.371: ICMP: dst (12.0.0.1) administratively prohibited unreachable rcv from 34.0.0.4
Jan 20 16:34:51.379: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 100, sending

В конце команды access-list всегда существует неявное условие «deny all» («запретить всё»). Это означает, что ICMP-пакеты, поступающие на интерфейс Serial 0 маршрутизатора 4, отклоняются, а маршрутизатор 4, как показано в результате выполнения команды debug, отправляет источнику исходного пакета сообщение — «administratively prohibited unreachable» («доступ запрещен административно»). Решением проблемы является добавление в команду access-list следующей строки:

Router4(config)#access-list 100 permit icmp any any

Проблема с протоколом разрешения адресов (ARP-протокол)

В данном подразделе приведен пример подключения через протокол Ethernet:

Router4#ping 100.0.0.5

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 100.0.0.5, timeout is 2 seconds:

Jan 20 17:04:05.167: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100, sending
Jan 20 17:04:05.171: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100, encapsulation failed.
Jan 20 17:04:07.167: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100, sending
Jan 20 17:04:07.171: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100, encapsulation failed.
Jan 20 17:04:09.175: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100, sending
Jan 20 17:04:09.183: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100, encapsulation failed.
Jan 20 17:04:11.175: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100, sending
Jan 20 17:04:11.179: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100, encapsulation failed.
Jan 20 17:04:13.175: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100, sending
Jan 20 17:04:13.179: IP: s=100.0.0.4 (local), d=100.0.0.5 (Ethernet0), len 100, encapsulation failed.
Success rate is 0 percent (0/5)
Router4#

В данном примере команда ping не работает из-за «неудачной инкапсуляции». Это означает, что маршрутизатору известно, на какой интерфейс следует отправлять пакет, но неизвестно, каким образом это сделать. В этом случае необходимо понять принцип функционирования ARP-протокола.

В основном, ARP — это протокол, используемый для сопоставления адреса второго уровня (MAC-адрес) с адресом третьего уровня (IP-адрес). Для проверки этого отображения можно использовать команду show arp:

Router4#show arp

Вернемся к проблеме неудачной инкапсуляции. Более подробные сведения об этой проблеме можно получить с помощью команды debug:

Router4#debug arp
ARP packet debugging is on

Router4#ping 100.0.0.5

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 100.0.0.5, timeout is 2 seconds:

Jan 20 17:19:43.843: IP ARP: creating incomplete entry for IP address: 100.0.0.5
interface Ethernet0
Jan 20 17:19:43.847: IP ARP: sent req src 100.0.0.4 0000.0c5d.7a0d,
dst 100.0.0.5 0000.0000.0000 Ethernet0.
Jan 20 17:19:45.843: IP ARP: sent req src 100.0.0.4 0000.0c5d.7a0d,
dst 100.0.0.5 0000.0000.0000 Ethernet0.
Jan 20 17:19:47.843: IP ARP: sent req src 100.0.0.4 0000.0c5d.7a0d,
dst 100.0.0.5 0000.0000.0000 Ethernet0.
Jan 20 17:19:49.843: IP ARP: sent req src 100.0.0.4 0000.0c5d.7a0d,
dst 100.0.0.5 0000.0000.0000 Ethernet0.
Jan 20 17:19:51.843: IP ARP: sent req src 100.0.0.4 0000.0c5d.7a0d,
dst 100.0.0.5 0000.0000.0000 Ethernet0.
Success rate is 0 percent (0/5)

В представленном выше результате выполнения команды показано, что маршрутизатор 4 транслирует пакеты, пересылая их на широковещательный Ethernet-адрес FFFF.FFFF.FFFF. В данном случае 0000.0000.0000 означает, что маршрутизатор 4 ищет MAC-адрес целевого устройства 100.0.0.5. Поскольку в этом примере он не знает MAC-адреса во время выполнения ARP-запроса, то он отсылает широковещательные кадры с интерфейса Ethernet 0 с адресом 0000.0000.000 в качестве шаблона и запрашивает, какой MAC-адрес соответствует IP-адресу 100.0.0.5. Если маршрутизатор не получает ответа, то соответствующий адрес в результате выполнения команды show arp помечается как неполный:

Router4#show arp

По прошествии определенного периода времени сведения о неполноте удаляются из ARP-таблицы. Пока соответствующий MAC-адрес отсутствует в ARP-таблице, выполнение команды ping будет заканчиваться неудачей в результате «неудачной инкапсуляции».

Задержка

По умолчанию если ответ от удаленного оконечного сетевого устройства не получен в течение двух секунд, то выполнение команды ping заканчивается неудачей:

Router1#ping 12.0.0.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:
.
Success rate is 0 percent (0/5)

В сетях с низкой скоростью передачи данных или с большой задержкой двух секунд времени ожидания может оказаться недостаточным. Это значение по умолчанию можно изменить с помощью выполнения расширенной команды ping:

Router1#ping
Protocol [ip]:
Target IP address: 12.0.0.2
Repeat count [5]:
Datagram size [100]:
Timeout in seconds [2]: 30
Extended commands [n]:
Sweep range of sizes [n]:

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 30 seconds:
.
Success rate is 100 percent (5/5), round-trip min/avg/max = 1458/2390/6066 ms

В вышеприведенном примере увеличение времени ожидания привело к успешному выполнению команды ping.

Примечание. Среднее время приема-передачи составляет более двух секунд.

Исправление адреса-источника

В данном подразделе приведен пример типичной ситуации:

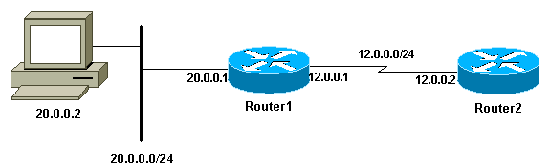

На маршрутизаторе 1 добавлен интерфейс LAN:

Router1(config)#interface e0
Router1(config-if)#ip address
Router1(config-if)#ip address 20.0.0.1 255.255.255.0

Из узла локальной сети (LAN) можно выполнить команду ping для маршрутизатора 1. Команду ping можно направить с маршрутизатора 1 на маршрутизатор 2. Но к маршрутизатору 2 невозможно применить команду ping из узла локальной сети (LAN).

Можно посылать пакеты проверки связи с маршрутизатора 1 на маршрутизатор 2, так как по умолчанию IP-адрес исходящего интерфейса используется в качестве адреса источника в ICMP-пакете. Маршрутизатор 2 не располагает сведениями об этой новой локальной сети (LAN). Если маршрутизатор должен ответить на пакет приходящий из этой сети, то он не знает как обрабатывать этот пакет.

Router1#debug ip packet
IP packet debugging is on
Router1#ping 12.0.0.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:
.
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/7/9 ms
Router1#

Jan 20 16:35:54.227: IP: s=12.0.0.1 (local), d=12.0.0.2 (Serial0), len 100, sending
Jan 20 16:35:54.259: IP: s=12.0.0.2 (Serial0), d=12.0.0.1 (Serial0), len 100, rcvd 3

Выходные данные из вышеприведенного примера работают, потому что адрес источника отправляемого пакета равен s = 12.0.0.1. Если необходимо смоделировать пакет, поступающий из локальной сети, то следует использовать расширенную команду ping:

Router1#ping
Protocol [ip]:
Target IP address: 12.0.0.2
Repeat count [5]:
Datagram size [100]:
Timeout in seconds [2]:
Extended commands [n]: y
Source address or interface: 20.0.0.1
Type of service [0]:
Set DF bit in IP header? [no]:
Validate reply data? [no]:
Data pattern [0xABCD]:
Loose, Strict, Record, Timestamp, Verbose[none]:
Sweep range of sizes [n]:
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:

Jan 20 16:40:18.303: IP: s=20.0.0.1 (local), d=12.0.0.2 (Serial0), len 100, sending.
Jan 20 16:40:20.303: IP: s=20.0.0.1 (local), d=12.0.0.2 (Serial0), len 100, sending.
Jan 20 16:40:22.303: IP: s=20.0.0.1 (local), d=12.0.0.2 (Serial0), len 100, sending.
Jan 20 16:40:24.303: IP: s=20.0.0.1 (local), d=12.0.0.2 (Serial0), len 100, sending
Jan 20 16:40:26.303: IP: s=20.0.0.1 (local), d=12.0.0.2 (Serial0), len 100, sending.
Success rate is 0 percent (0/5)

Теперь исходным адресом является IP-адрес 20.0.0.1, который не функционирует! Пакеты могут быть переданы, но ответа на них не поступает. Для устранения этой проблемы необходимо добавить маршрут к IP-адресу 20.0.0.0 в маршрутизаторе 2.

Основное правило состоит в том, что устройству, получившему запрос о проверке доступности, должен быть известен способ отправки ответа источнику этого запроса.

Команда traceroute

Команда traceroute используется для отыскания маршрутов, которые будут использоваться при передаче пакетов к сетевому узлу назначения. Устройство (например, маршрутизатор или персональный компьютер) отправляет последовательность UDP-дейтаграмм на недопустимый адрес порта на удаленном хосте.

Отправляются три дейтаграммы со значением поля TTL (время существования) равным единице. Значение времени существования равное единице означает, что дейтаграмма перестанет существовать после достижения первого маршрутизатора на маршруте, а затем этот маршрутизатор отправит ICMP-сообщение о превышении времени существования, указывающее на истечение времени существования.

Теперь отправляются другие три UDP-сообщения со значением времени существования равным двум, что является причиной, по которой второй маршрутизатор возвращает ICMP-сообщение о превышении времени существования. Этот процесс продолжается до тех пор, пока пакеты не достигают другого пункта назначения. Так как эти дейтаграммы пытаются получить доступ к неверному порту на узле назначения, то этот узел возвращает ICMP-сообщения о недоступном порте. Это событие сигнализирует о необходимости завершить выполнение программы Traceroute.

После этого необходимо записать источник каждого ICMP-сообщения о превышении времени существования для обеспечения трассировки пути, по которому пакет попадает к адресату.

Router1#traceroute 34.0.0.4

Type escape sequence to abort.
Tracing the route to 34.0.0.4

1 12.0.0.2 4 msec 4 msec 4 msec
2 23.0.0.3 20 msec 16 msec 16 msec
3 34.0.0.4 16 msec * 16 msec

Jan 20 16:42:48.611: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28, sending
Jan 20 16:42:48.615: UDP src=39911, dst=33434
Jan 20 16:42:48.635: IP: s=12.0.0.2 (Serial0), d=12.0.0.1 (Serial0), len 56, rcvd 3
Jan 20 16:42:48.639: ICMP type=11, code=0

!— ICMP-сообщение об истечении времени от маршрутизатора 2.

Jan 20 16:42:48.643: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28, sending
Jan 20 16:42:48.647: UDP src=34237, dst=33435
Jan 20 16:42:48.667: IP: s=12.0.0.2 (Serial0), d=12.0.0.1 (Serial0), len 56, rcvd 3
Jan 20 16:42:48.671: ICMP type=11, code=0
Jan 20 16:42:48.675: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28, sending
Jan 20 16:42:48.679: UDP src=33420, dst=33436
Jan 20 16:42:48.699: IP: s=12.0.0.2 (Serial0), d=12.0.0.1 (Serial0), len 56, rcvd 3
Jan 20 16:42:48.703: ICMP type=11, code=0

Это первая последовательность пакетов отправляемых с параметром TTL = 1. Первый маршрутизатор (в данном случае маршрутизатор 2 (12.0.0.2)) игнорирует пакет и посылает назад отправителю (12.0.0.1) ICMP-сообщение типа 11. Это соответствует сообщению о превышении времени существования.

Jan 20 16:42:48.707: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28, sending
Jan 20 16:42:48.711: UDP src=35734, dst=33437
Jan 20 16:42:48.743: IP: s=23.0.0.3 (Serial0), d=12.0.0.1 (Serial0), len 56, rcvd 3
Jan 20 16:42:48.747: ICMP type=11, code=0

!— ICMP-сообщение об истечении времени от маршрутизатора 3.

Jan 20 16:42:48.751: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28, sending
Jan 20 16:42:48.755: UDP src=36753, dst=33438
Jan 20 16:42:48.787: IP: s=23.0.0.3 (Serial0), d=12.0.0.1 (Serial0), len 56, rcvd 3
Jan 20 16:42:48.791: ICMP type=11, code=0
Jan 20 16:42:48.795: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28, sending
Jan 20 16:42:48.799: UDP src=36561, dst=33439
Jan 20 16:42:48.827: IP: s=23.0.0.3 (Serial0), d=12.0.0.1 (Serial0), len 56, rcvd 3
Jan 20 16:42:48.831: ICMP type=11, code=0

Тот же самый процесс происходит и для маршрутизатора 3 (23.0.0.3) с параметром TTL = 2:

Jan 20 16:42:48.839: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28, sending
Jan 20 16:42:48.843: UDP src=34327, dst=33440
Jan 20 16:42:48.887: IP: s=34.0.0.4 (Serial0), d=12.0.0.1 (Serial0), len 56, rcvd 3
Jan 20 16:42:48.891: ICMP type=3, code=3

!— Сообщение о недоступности порта от маршрутизатора 4.

Jan 20 16:42:48.895: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28, sending
Jan 20 16:42:48.899: UDP src=37534, dst=33441
Jan 20 16:42:51.895: IP: s=12.0.0.1 (local), d=34.0.0.4 (Serial0), len 28, sending
Jan 20 16:42:51.899: UDP src=37181, dst=33442
Jan 20 16:42:51.943: IP: s=34.0.0.4 (Serial0), d=12.0.0.1 (Serial0), len 56, rcvd 3
Jan 20 16:42:51.947: ICMP type=3, code=3

Маршрутизатор 4 можно достичь с параметром TTL = 3. На этот раз, поскольку порт недоступен, маршрутизатор 4 оправляет обратно на маршрутизатор 1 ICMP-сообщение с типом равным 3, сообщение о недоступности места назначения и код равный 3, означающий, что порт недостижим.

В нижеприведенной таблице содержатся символы, которые могут отображаться в результате выполнения команды traceroute.

Текстовые символы IP-трассировки

Пропускная способность

С помощью команд ping и traceroute можно получить время приема-передачи (RTT). Это время, необходимое для отправки эхо-пакета и получения ответа. Полезно иметь приблизительное представление о задержке в канале. Однако получаемые значения недостаточны точны для оценки пропускной способности.

Если адресом назначения является адрес самого маршрутизатора, то для этих пакетов должно быть произведено перенаправление. Процессор должен обработать данные из такого пакета и отправить ответ. Это не основная цель маршрутизатора. По определению, маршрутизатор спроектирован для маршрутизации пакетов. Ответ на запрос эхо-теста предлагается в качестве службы негарантированной доставки (best-effort – по возможности).

В качестве примера приведем результат выполнения команды ping между маршрутизатором 1 и маршрутизатором 2:

Router1#ping 12.0.0.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:
.
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/4/4 ms

Время приема-передачи (RTT) равно примерно четырем миллисекундам. После разрешения некоторых ресурсозатратных функций на маршрутизаторе 2 попытайтесь отправить команду ping с маршрутизатора 2 на маршрутизатор 1.

Router1#ping 12.0.0.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.2, timeout is 2 seconds:
.
Success rate is 100 percent (5/5), round-trip min/avg/max = 24/25/28 ms

Время приема-передачи (RTT) значительно выросло. Маршрутизатор 2 очень занят, а ответ на запрос проверки связи не является его первостепенной задачей.

Лучшим способом проверки пропускной способности маршрутизатора является использование трафика, проходящего через него:

После чего маршрутизатором производится быстрое перенаправление пакетов и их обработка с наивысшим приоритетом. Для иллюстрации этого вернемся к основной сети:

Произведем опрос маршрутизатора 3 с маршрутизатора 1 с помощью команды ping:

Router1#ping 23.0.0.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 23.0.0.3, timeout is 2 seconds:
.
Success rate is 100 percent (5/5), round-trip min/avg/max = 32/32/32 ms

Трафик проходит через маршрутизатор 2 и быстро коммутируется.

Теперь разрешим ресурсозатратные функции на маршрутизаторе 2:

Router1#ping 23.0.0.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 23.0.0.3, timeout is 2 seconds:
.
Success rate is 100 percent (5/5), round-trip min/avg/max = 32/32/36 ms

Никаких различий почти не существует. Это связано с тем, что теперь на маршрутизаторе 2 пакеты обрабатываются на уровне прерывания.

Использование команды Debug

Использованные до сих пор команды debug давали нам понимание того, что происходит при использовании команды ping или traceroute. Они также могут оказаться полезными при поиске и устранении неполадок. Однако в реальных условиях отладка должна производиться с осторожностью. Если процессор не достаточно производительный или существует много перенаправляемых пакетов, то это может легко привести к падению производительности сетевого устройства. Существует пара методов для минимизации влияния выполнения команды debug на маршрутизатор. Один из способов — использование списков контроля доступа для ограничения трафика, который требуется контролировать. Ниже представлен пример этого:

Router4#debug ip packet?
Access list
Access list (expanded range)
detail Print more debugging detail

Router4#configure terminal
Router4(config)#access-list 150 permit ip host 12.0.0.1 host 34.0.0.4
Router4(config)#^Z

Router4#debug ip packet 150
IP packet debugging is on for access list 150

Router4#show debug
Generic IP:
IP packet debugging is on for access list 150

Router4#show access-list
Extended IP access list 150
permit ip host 12.0.0.1 host 34.0.0.4 (5 matches)

При этой конфигурации маршрутизатор 4 печатает сообщения отладки, соответствующие только списку контроля доступа 150. Команда ping, поступающая от маршрутизатора 1, приводит к отображению следующего сообщения:

Router4#
Jan 20 16:51:16.911: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3
Jan 20 16:51:17.003: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3
Jan 20 16:51:17.095: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3
Jan 20 16:51:17.187: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3
Jan 20 16:51:17.279: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3

Пакеты, не соответствующие списку контроля доступа, маршрутизатором 4 не отображаются. Для их просмотра необходимо добавить следующие команды:

Router4(config)#access-list 150 permit ip host 12.0.0.1 host 34.0.0.4
Router4(config)#access-list 150 permit ip host 34.0.0.4 host 12.0.0.1

После этого отобразятся следующие результаты:

Jan 20 16:53:16.527: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3
Jan 20 16:53:16.531: IP: s=34.0.0.4 (local), d=12.0.0.1 (Serial0), len 100, sending
Jan 20 16:53:16.627: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3
Jan 20 16:53:16.635: IP: s=34.0.0.4 (local), d=12.0.0.1 (Serial0), len 100, sending
Jan 20 16:53:16.727: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3
Jan 20 16:53:16.731: IP: s=34.0.0.4 (local), d=12.0.0.1 (Serial0), len 100, sending
Jan 20 16:53:16.823: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3
Jan 20 16:53:16.827: IP: s=34.0.0.4 (local), d=12.0.0.1 (Serial0), len 100, sending
Jan 20 16:53:16.919: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3
Jan 20 16:53:16.923: IP: s=34.0.0.4 (local), d=12.0.0.1 (Serial0), len 100, sending

Другим способом минимизации воздействия команды debug является помещение отладочных сообщений в буфер и их вывод после выключения отладки с помощью команды show log:

Router4#configure terminal
Router4(config)#no logging console
Router4(config)#logging buffered 5000
Router4(config)#^Z

Router4#debug ip packet
IP packet debugging is on
Router4#ping 12.0.0.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.0.0.1, timeout is 2 seconds:
.
Success rate is 100 percent (5/5), round-trip min/avg/max = 36/36/37 ms

Router4#undebug all
All possible debugging has been turned off

Router4#show log
Syslog logging: enabled (0 messages dropped, 0 flushes, 0 overruns)
Console logging: disabled
Monitor logging: level debugging, 0 messages logged
Buffer logging: level debugging, 61 messages logged
Trap logging: level informational, 59 message lines logged

Log Buffer (5000 bytes):

Jan 20 16:55:46.587: IP: s=34.0.0.4 (local), d=12.0.0.1 (Serial0), len 100, sending
Jan 20 16:55:46.679: IP: s=12.0.0.1 (Serial0), d=34.0.0.4 (Serial0), len 100, rcvd 3

Как показано выше, команды ping и traceroute являются очень полезными при поиске и устранении проблем доступа к сети. Кроме того, они очень просты в применении. Так как эти две команды широко используются сетевыми инженерами, то понимание принципов их функционирования является очень важным при поиске и устранении неисправностей подключения к сети.

Есть вопросы?
Обращайтесь в «Аквилон-А», чтобы узнать подробности и получить именно то, что вам требуется.

Источник
