Подборка ярких задних фонарей для велосипеда с AliExpress
Сегодняшний пост посвящен задним фонарям для велосипеда. Их еще называют красными мигалками. Это неотъемлемый атрибут безопасной поездки на велосипеде. Задний фонарь (с передним светом, конечно) повышает заметность велосипедиста на дороге.
Осень и зима, если вы не катаетесь круглый год, время закупки аксессуаров и апгрейдов оборудования.
Задние фонари для велосипеда бывают с питанием от батареек или от встроенного аккумулятора. Я рекомендую использовать модели с аккумулятором — они ярче и компактней. Но нужно не забывать их заряжать, хоть и не так часто, как аккумуляторы основного велосипедного света.
В последнее время в задние велофонари стали добавлять умные функции:
Они не будут лишними, повысят заметность для автомобилистов на дороге и сберегут заряд аккумулятора устройства.
Рассмотрим яркие варианты задних красных фонарей для велосипеда на площадке AliExpress. Тут не будет светящихся яиц, лазерных мигалок и прочей ерунды, только мощные проверенные варианты.

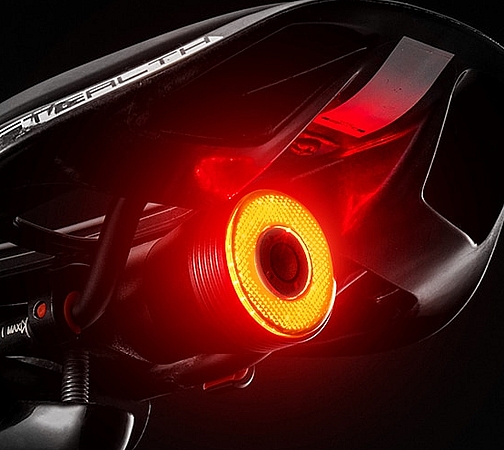

XANES STL16
Открывает подборку умный задний свет от XANES. Я сам пользуюсь моделью STL16 (она и на заглавном фото топика).
Дизайн в виде лопастей турбины и кнопка с индикатором в центре. Прочный корпус из алюминия и поликарбоната с защитой от воды IPX65.
Аккумулятора хватает на 10 часов работы.

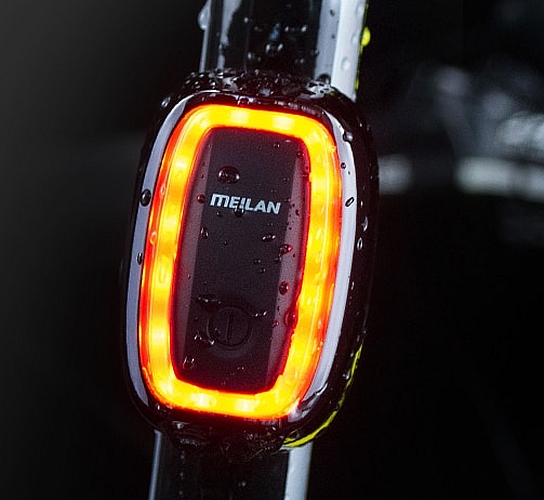

MEILAN X6
Еще одна отличная модель с умными функциями — MEILAN X6. Аккумулятор внутри на 900 мАч, его хватит на 36 ч работы, зарядка от USB.
Корпус из прочного пластика с защитой от воды IPX4. Надежное крепление на подседельный штырь за счет резинового кольца.
Свет яркий (50 Лм), внутри 16 светодиодов работающих в семи режимах.
За умные функции отвечают два датчика: движения и освещенности. Соответственно, модель X6 меняет яркость в зависимости от освещения и имеет спящий режим на стоянке.
Данную мигалку могу смело рекомендовать, многочисленные продажи и положительные отзывы на али на нее не просто так.
Sunshine six
Еще одна модель с умными функциями: автоматическое включение при снижении освещения и увеличение яркости при торможении и автоматический выход из спящего режима при начале движения. И при этом недорогая.
Sunshine six с алюминиевым корпусом (IP65) и съемной коронкой разных цветов, как элементом дизайна.
Шесть режимов свечения. Внутри аккумулятор 420 мАч с временем автономной работы до 17 ч.
Так же модель интересна двумя типами монтажа:

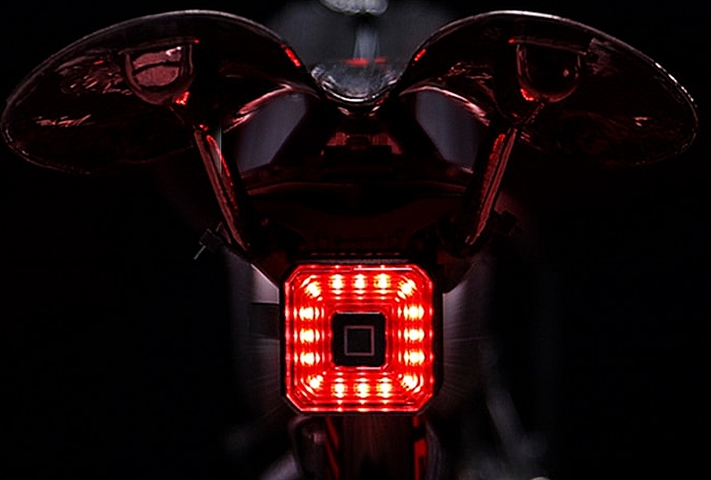

Задний фонарь для велосипеда необычной квадратной формы от GIYO. Модель GY-01 оснащена полным набором умных функций для заднего вело света.
Модель компактная и весит всего 26 г., но при этом внутри аккумулятор 350 мАч, которого хватает на 35 часов работы!
Алюминиевый корпус с водозащитой IPX4. 6 режимов работы яркого света.
Два варианта крепления: на подседельный штырь резиновым креплением или на седло (правда пластиковое).

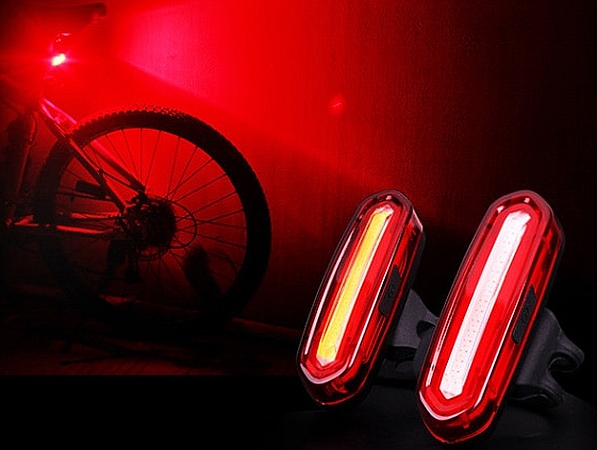

HONEVER
Недорогая и «глупая» бюджетная мигалка на обычных светодиодах и полоске COB. Но! 120 люмен яркости. И вытянутая форма, такая может полезна, если у Вас высоко вытянут подседельный штырь.
Всего 10 режимов работы всех светодиодов. Крепление за подседельный штырь резиновым кольцом.
Внутри аккумулятор ёмкостью 450 мАч, который 2 часа заряжается от USВ 5 В/1A.
Пластиковый (ожидаемо) корпус размерами 71 x 22 x 21 мм имеет защиту от воды IPX6. Масса мигалки 35 грамм.
ROCKBROS
Модель Q5 от ROCKBROS в алюминиевом (6061) корпусе с яркостью 60 люмен. На борту умные функции: яркое торможение и автозапуск при начале движения.
Аккумулятор 400 мАч дает до 20 часов работы. Зарядка от USB.
Светодиоды COB имеют 4 режима свечения.
Крепкий, качественный вариант с водозащитой IPx6 и двумя методами крепления.
Размеры корпуса 40х34х34 мм, масса 55 г.
Antusi A8
Завершает подборку интересный комбо вариант от Antusi. Модель A8 — это два в одном: задний яркий свет 40 лм + громкая сигнализация (115 дБ) с пультом. Умные функции в наличии.
Сигнализация действует до 50 м, активируется по датчику движения.
Аккумулятор 700 мАч (до 40 ч работы) быстро заряжается током до 2 А.
Корпус прочный алюминиевый, есть защита от воды IPX6. Два варианта крепления, и есть даже кронштейн для пульта сигнализации.
В этом же лоте есть модель заднего света Q3 без сигнализации, но с умными функциями. Есть доставка моделей со склада в РФ.
Надеюсь, подборка ярких красных фонарей для велосипеда, была полезна и Вы выберете себе вариант на свой вкус и бюджет.
Приятных покупок! Не забывайте применять купоны и скидки площадки AliExpress.
Как выбрать передний фонарь на велосипед и для чего он нужен
А зачем вообще фонарь на велосипед?
Честно говоря, приходится слышать и такой вопрос. Его каждый решает для себя сам.
В отличие от катафотов, передний фонарь не является обязательным элементом на велосипеде.
Если Вы катаетесь только днем и абсолютно уверены, что именно в эту поездку не попадете в сумерки и темное время суток на дорогу – ну тогда он точно не нужен.
А вот если Ваши маршруты пролегают не только по городу, но и по загородным дорогам, и на них Вы можете оказаться как днем, так и в темное время – то передний фонарик, впрочем, так же как и задний, Вам просто необходим.
Причем в этом случае он выполняет две очень важные функции:

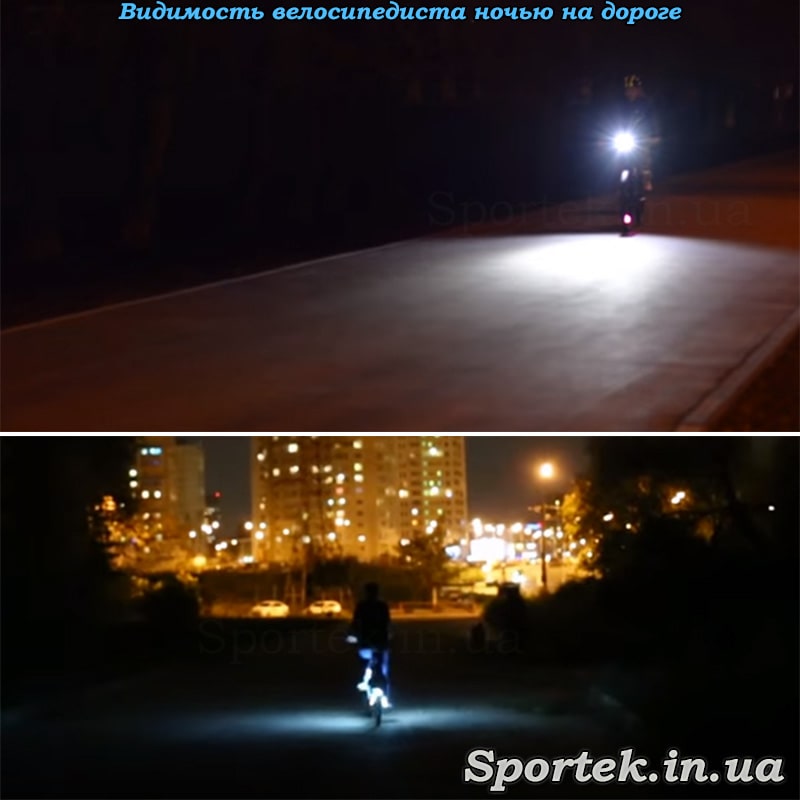

Нужно ли включать фонари днем на трассе? По собственному опыту, в том числе и как автомобилиста, скажу – нужно. Так Вас значительно заметнее на дороге, а это повышает Вашу безопасность и безопасность других участников дорожного движения.
Сам езжу на машине и понимаю – насколько удобнее видеть одинокий фонарь вечером вдали и вовремя понять, что кто-то едет тебе навстречу, чем увидеть в последний момент внезапно очутившегося посреди полосы встречного движения велосипедиста.
Был случай, когда такой уставший парень на пустынной дороге с трудом крутил педали в горку и, глядя в асфальт, ехал потихоньку по диагонали встречной полосы, постоянно приближаясь к линии разметки. Только фонарь его и выдавал – пришлось немного посигналить, отвлекая его от асфальта. Так что наличие переднего фонаря или фары вечером на велосипеде может помочь избежать трагедии на дороге.
Включать передний и задний фонари в периоды, когда его включают на трассе автомобилисты – обязательно.
Какой фонарь выбрать?
Вопрос совсем не такой простой, как кажется.
В принципе сейчас на рынке и в интернете очень много различных вариантов. В каждом есть свои плюсы и минусы.
Для большинства основной вопрос все же в финансовых ресурсах. Сколько он может потратить на эту покупку.
Основных моментов, на которые нужно обратить внимание при выборе фонаря несколько:
Начнем с основного вопроса:

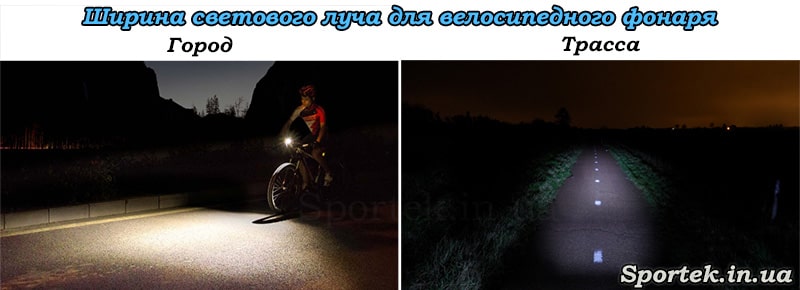

Для каких поездок нужен фонарь?
Если Вам приходится часто ездить по городу, причем не только по парку, но и по дорогам – то лучше брать фонарь с широким углом свечения, чтобы он обладал хорошей боковой заметностью. Это особенно важно при проезде перекрестков. Вас будет лучше видно сбоку и Вы сможете видеть не только узкую полоску перед собой, но и то, что делается по бокам.
При длительных поездках по автомобильным дорогам и шоссе лучше подходит фонарь с узким световым пучком, который не должен слепить встречных автомобилистов.
Если ездить приходится и по загородным дорогам и по городу – лучше всего брать фонарик, который позволяет переключать вид светового луча или просто комбинировать – один фонарь для дальнего света, а другой для ближнего. Иногда один или пару небольших фонариков ставят на переднюю вилку для освещения ближнего участка дороги непосредственно перед колесами, а их кнопку включения выводят на руль.
Есть еще вариант. Это использовать комбинацию фонарей: один, закрепленный на руле и освещающий дорогу перед велосипедом, а второй – на шлеме. Фонарь на шлеме светит туда, куда смотрит байкер. Это очень удобно, если нужно посмотреть на обочину дороги или вбок. Крутить рулем нельзя, а фонарь на голове отлично с этим справляется.
Световые параметры фонаря
Теперь о главных характеристиках любого фонаря – его световых параметрах.
Как он вообще светит и хватит ли его света Вам на дороге?
Покупка фонарика чаще всего происходит днем в магазине, и понять, как он будет светить ночью на дороге при этом несколько сложновато. Опять же яркость свечения воспринимается каждым человеком по-своему. Одному свет нормальный, другому темновато и хотелось бы по-ярче.
Если на упаковке есть бимшот – фотография светового пятна фонарика, это может помочь Вам понять, какое световое пятно будет получаться в темноте.
В физике есть четкая единица измерения света – люмен. Он отображает количество света, падающее на освещаемый объект и обозначается как «лм» (на русском) или «lm» (на английском). Для любителей науки более точно о люменах можно почитать в википедии.

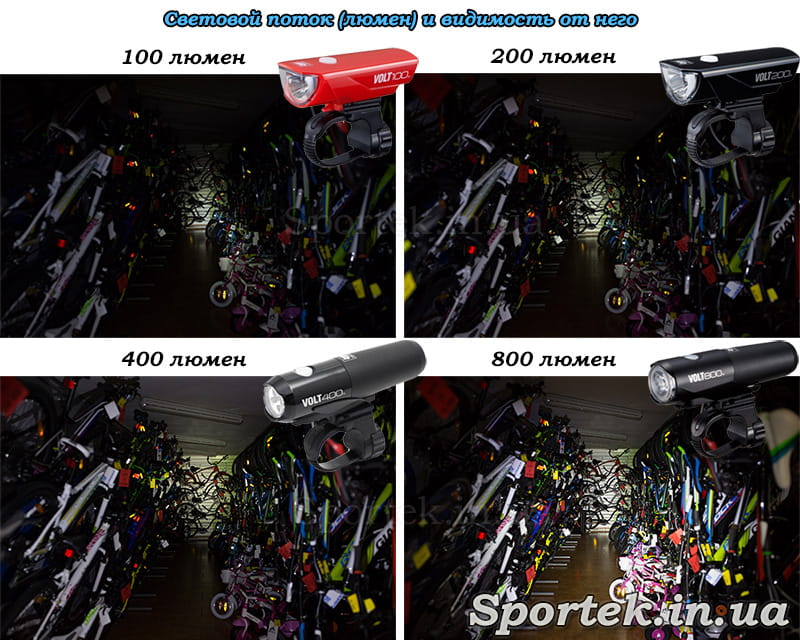

Примерная зависимость «люменов» и видимость показана на рисунке.
Обычно 10 лм хватит, чтобы осветить дорогу прямо под ногами, 20-30 лм осветят ближайшие 10-20 метров. Такие маленькие фонарики можно ставить на переднее колесо для освещения ближней части дороги.
Фонари для поездок по трассам лучше всего брать от 300 Лм, меньше просто не имеет смысла. И дороги не видно и Вас на дороге не обозначит.
С мощностью фонаря связана другая важная характеристика – время работы. Обычно чем мощнее фонарь, тем меньше времени он светит.

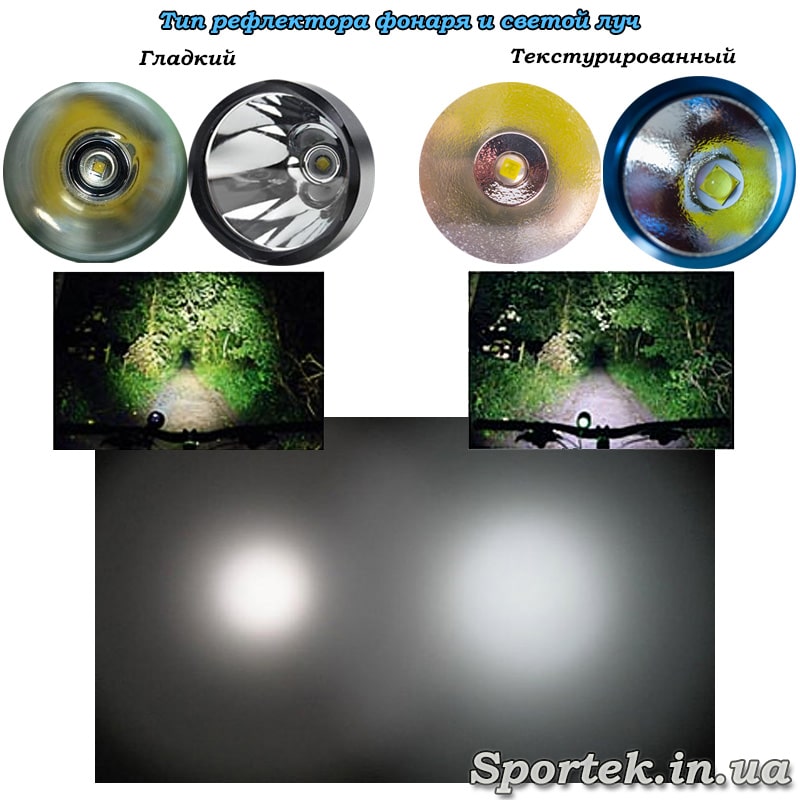

Типы рефлекторов использующихся в фонарях
У фонарей световой луч формируется при помощи рефлектора или отражателя. В современных светодиодных фонариках используют рефлекторы двух типов:
В фонарях с таким рефлектором получается световое пятно с повышенной яркостью в центре и темными краями. Световой луч светит дальше, чем у следующего типа.
В отличие от предыдущих, эти фонари дают более равномерный свет и переходы к боковой засветке более плавные. Они хорошо освещают ближнюю зону.
Дополнительные функции велосипедных фонарей.
Здесь обычно понимают то, что фонарь может не только просто светить, но и иметь:
Несколько режимов свечения (яркость, узкий луч или широкий угол и т.п.) позволяют экономить заряд и выбирать оптимальный свет для каждой дорожной обстановки.
Наличие в фонаре функции моргания (стробоскопа) – то же плюсик. Это намного лучше привлекает внимание как пешеходов, которые заранее расступаются, так и автомобилистов, которым сразу понятно, что впереди велосипедист и ведут себя осторожнее. Ночью этот режим не нужен, а вот днем или в сумерках он отлично работает на трассе.
Необходимость наличия или отсутствия остальных дополнительных «примочек» каждый определяет для себя сам исходя из их реальной необходимости и финансовых ресурсов, ну а фантазии наших китайских товарищей безграничны.

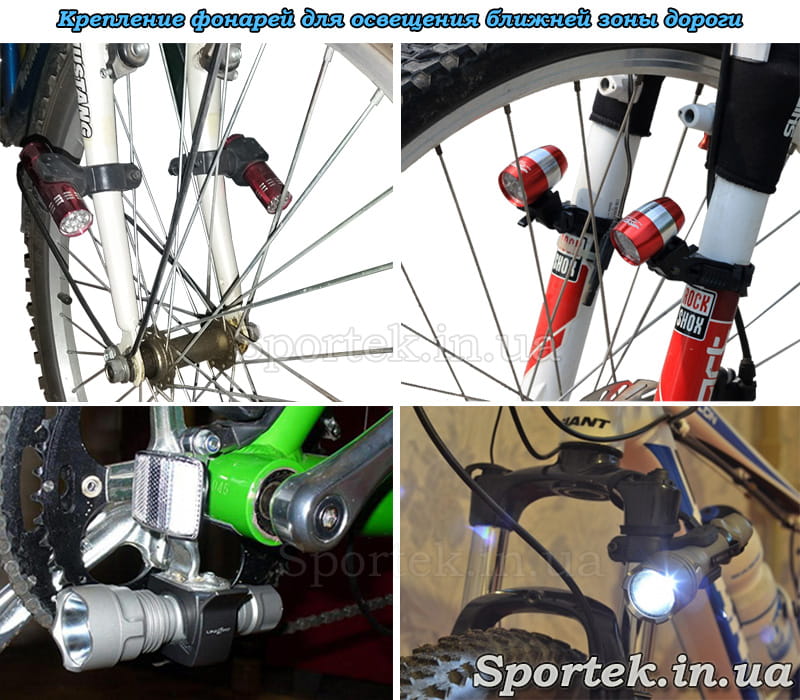

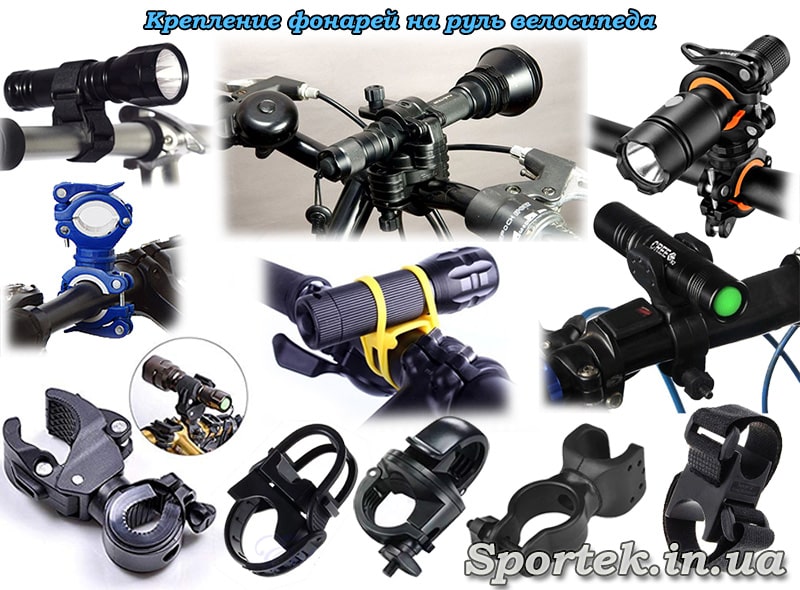

Как и куда лучше прикрепить передний фонарь?
Передний фонарь крепят на:
При креплении фонаря обратите внимание следующие моменты:
При размещении фонаря на передней вилке обычно кнопку включения/выключения всё-таки выносят на руль.
Источники питания для фонаря.
Существуют несколько типов источников питания для велофонарей.
Каждый из этих вариантов имеет свои плюсы и минусы. На мой взгляд, самым оптимальным вариантом, с точки зрения стоимости эксплуатации и удобства, являются аккумуляторы.
Устанавливать генератор на велосипед можно, но это подойдёт только для тех, кто совершает длительные велосипедные походы.
Для обычных поездок аккумулятор лучше всего. Единственное, обязательно нужно иметь запасной комплект в велосумке и не забывать их заряжать.
Обзор заднего фонаря для велосипеда с аккумулятором
Всем привет, это Я! В этот раз у меня приготовлен для вас обзор заднего фонаря для велосипеда. Казалось бы, зачем делать обзор на столь элементарную вещь. Я и сам не планировал, да только фонарик оказался настолько классным, что захотел поделиться. Покупал, как вы уже догадались, на aliexpress. Выбор подобных товаров там колоссальный.
На велосипеде ночью я езжу крайне редко, да и вообще в тёмное время суток. Потому выбирал из самых простых моделей — на батарейках. В процессе выбора я увидел множество моделей с встроенным аккумулятором по той же цене, что и вариант с батарейками. Я решил не заморачиваться и взял красный фонарь с аккумулятором и подзарядкой от USB. Как выяснилось позже, не прогадал.
Обозревать принято с упаковки. Я не буду её показывать целиком, так как во-первых, она была сильно помята, а во-вторых, на ней не было ничего интересного, кроме кратких характеристик. Заявлено, что световой поток фонаря 50 Лм, что очень похоже на правду. Время непрерывной работы — 15 часов, защита от влаги, широкий угол испускаемого света, зарядка от USB, аккумулятор Li-ion:
Переходим к самому фонарю непосредственно. Крепится он на любую трубу велосипеда при помощи резинового ремешка. Ремешок не вызывает доверия в плане долговечности, но совершенно точно можно сказать, что он очень удобный. При помощи этого ремешка фонарь легко снимать для зарядки и потом ставить на место. Занимает процесс считанные секунды. Также на следующем фото виден разъём для зарядки — microUSB:
Разъём для зарядки плотно закрывается резиновой заглушкой:
Кнопка включения — сбоку. Включается фонарь удержанием кнопки примерно на одну секунду. Переключение режимов свечения осуществляется при помощи кратковременного нажатия:
Всего 4 режима свечения — полная яркость, уменьшенная яркость и два мигающих. На полной яркости фонарь светит так ярко, что в помещении на него просто невозможно смотреть, он слепит глаза. Заявленный световой поток в 50 Лм похоже нисколько не преувеличен. И даже на улице в яркий солнечный день фонарь отлично видно:
Вот, для сравнения, фотография с выключенным фонариком:
В режиме пониженной яркости фонарь светит менее ярко, но по прежнему достаточно бодро. Этот режим хорошо использовать в тёмное время суток. Мигающие режимы я покажу чуть позже. А пока про зарядку. Заряжать можно от любого USB, используя кабель с разъёмом microUSB, который идёт в комплекте. Во время процесса заряда сбоку горит индикационный светодиод. По окончанию заряда он гаснет:
Общий вид при установке фонарика на подседельную трубу:
Сам фонарик относительно ремешка свободно вращается, по желанию его можно повернуть:
Общий вид с включенным фонариком в вечернее время:
Так он смотрится, если развернуть на 90 градусов:
Как я уже отметил, на полной яркости фонарь ослепляет даже днём, а уж в вечернее время это просто фара:
Поэтому фонарь можно установить следующем образом. Само крепление развернуть, оно позиционирует фонарь таким образом, чтоб компенсировать наклон подседельной трубы. Так вот, если крепление развернуть на 180 градусов и опустить фонарь в самый низ трубы, то он будет светить в сторону земли, попутно освещая заднее колесо. Это улучшит видимость вашего велосипеда на дороге. Конечно этот вариант актуален лишь в том случае, если у вас нет багажника с корзиной или сумкой. Словом, если фонарь не будет ничего заслонять:
Теперь покажу мигающие режимы. Первый — медленный:
Второй мигающий режим — несколько коротких вспышек:
В завершение несколько слов про аккумулятор. С одной стороны наличие аккумулятора это плюс, не нужно менять батарейки. А так как фонарь можно зарядить через USB, проблем с этим не возникнет. С другой стороны, кому-то может не понравится то, что сам аккумулятор сложно поменять. Но тут я хочу отметить, что в случае необходимости замены аккумулятора, это не составит большой проблемы, так как внутри используется обычный Li-ion аккум в мешочке. Такой можно купить в любом магазине радиотоваров. Да и в конце концов, всегда можно купить новый фонарь, ведь его цена менее 300 руб. Если вас заинтересовала эта модель, вот ссылка на продавца, у которого я покупал. Там он кстати продаётся в различных модификациях, есть даже белый и двухцветный.
Вот я и проверил фонарик. Поездив с ним несколько дней, стало понятно, что время автономной работы даже близко не соответствует заявленному. На упаковке написано 15 часов. На деле же фонарик в самом ярком режиме светит в лучшем случае час. При этом ощутимо нагревается, даже находясь в помещении. Когда я поехал с ним первый раз, я включил первый, самый яркий режим. Был день, светило яркое солнце. Спустя небольшой промежуток времени я обнаружил, что фонарик не светит. Я включил его и поехал дальше. Но буквально через несколько минут я остановился, чтоб проверить, как он там, а он снова погас. Я никак не мог подумать, что он разрядился. «Может я забыл его зарядить?» — так я подумал. Дома я зарядил фонарь до упора и на следующий день снова поехал. Однако примерно через час работы в режиме непрерывного свечения, он снова выключился. Тут уже точно стало понятно, что аккумулятор попросту разряжается. В следующий раз я поехал включив самый экономичный, мигающий режим тремя короткими вспышками. Но увы, даже в этом режиме время работы даже близко не 15 часов, а всего 5. Ровно на 5 часов хватает фонаря в этом режиме. Этого очень мало и на затяжную поездку или на две-три за день, без подзарядки уже не хватает. Сам же фонарик по яркости и режимам работы меня полностью устраивает, он классный. А вот с аккумулятором явно беда, я уже несколько раз столкнулся с тем, что мне не хватает доехать до дома, хоть в дороге его подзаряжай. Неудобно. В дальнейшем я попробую заменить аккумулятор на другой, более ёмкий, если он физически влезет по габаритам. Если у меня дойдут до этого руки, я обязательно обновлю эту статью.
Ну вот, прошёл практически год с момента покупки фонаря. Используя его этим летом, я стал замечать, что заряда хватает ну очень уж ненадолго. Я провёл измерение продолжительности работы фонаря на самом экономичном мигающем режиме. И знаете что? На полном заряде он проработал
всего 2 часа. Так-то. Даже используя фонарь очень непродолжительное время, его приходится заряжать каждый раз. Из этого следует, что аккумулятор в этом фонарике крайне низкого качества. Всего за год его ёмкость упала в два раза. Да она и изначально мягко говоря не очень то соответствовала заявленным 15 часам работы на одной зарядке. А сейчас — всего 2 часа и это в самом экономичном режиме. При непрерывном свечении я думаю будет хватать в лучшем случае на полчаса, а скорее всего и того меньше. К счастью я езжу в тёмное время суток мало и редко, поэтому у меня нет необходимости использовать этот фонарь продолжительное время. Но, чувствую, что к следующему велосипедному сезону мне придётся заменить аккумулятор на новый.
Долгое время фонарь лежал без дела, так как пользоваться им было уже невозможно. Даже после полной зарядки его хватало не более чем на полчаса. И это в самом экономном режиме. А в холодных условиях, которые являются типичными для нашей осени, он и вовсе работал не больше 15 минут. Пришлось вместо него использовать фонарь на старых добрых батарейках.
Сегодня решил разобрать фонарь и посмотреть, что там вообще внутри. Разбирается фонарь просто. Болтик с обратной стороны крепит лишь ремешок и для вскрытия корпуса его отворачивать необязательно. Я поддел корпус отвёрткой в том месте, где он соединяется с крышкой и оттуда буквально таки выскочил вспухший аккумулятор:
Вот собственно и причина, почему фонарь быстро разряжался. Причём вспух он настолько, что неровность внутренней части корпуса оставила на нём отпечаток:
Ёмоксть 400 мАч, что вовсе не густо:
Примерные размеры аккума таковы: длина 45 мм, ширина 16 мм, а вот толщина доподлинно неизвестна. Могу лишь указать толщину после вздутия, примерно 11 мм. Какой уж он был толщины до того, как вздулся, мне неизвестно.
Так выглядит плата, если кому-нибудь это интересно:
С обратной стороны светодиоды на подложке:
Со временем планирую купить новый аккумулятор и восстановить работоспособность фонаря.
Как сделать своими руками фонарь на велосипед
Как сделать заднюю фару на велосипед?
Привет всем любителям велотюнинга! Хочу в сегодняшней статье, поделится с вами своей маленькой работой, которая вам, возможно, будет интересна. Я знаю, в интернете есть множество способов изготовления нечто подобного, но я хочу вот добавить и свою разработку.
В общем, сейчас я вам расскажу, как сделать заднюю фару на велосипед за пару часов без особого труда. Да, именно столько времени у меня ушло на всю эту работу. Ну что ж, не будем тянуть кота за хвост, приступим к работе!
Итак, в первую очередь определимся с тем, что вам понадобится для изготовления самодельной фары на свой велосипед. Все из этого перечня можно заказать в интернете либо купить в обычном магазине электротоваров. Я же заказывал в интернете, т.к. некоторые элементы не смог найти у себя в городе. Вот собственно список того, что вам понадобится:
Так, с основными компонентами разобрались, теперь вам нужно подготовить инструмент для работы. Вот перечень всего необходимого:
Теперь после того, как вы все это собрали до кучи, можно приступать к изготовлению светодиодной фары на велосипед. Всю работу, для лучшей наглядности, я разбил на несколько шагов.
Шаг 1
Возьмите свой старый катафот, который крепится под сиденьем и снимите с него крепление с двумя отверстиями. Затем приложите это крепление с обратной стороны батарейного отсека (там, где выключатель) и ровно по центру наметьте карандашом или маркером позиции будущих отверстий.
Шаг 2
Теперь вам понадобится дрель со сверлом 4 мм, с помощью которой необходимо просверлить 2 отверстия в батарейном отсеке. Сделав это, возьмите винтики с тонкой шляпкой и прикрутите отверткой к отсеку крепление от катафота. У вас должно получится так, как на фото ниже. Важно знать, что если винтики будут с высокой шляпкой, то крона будет выпирать из отсека и верхняя крышка в таком случае не закроется.
Шаг 3
Ну вот, половину работы мы уже сделали, и осталось совсем немного. Дальше необходимо взять светодиодную ленту длинной 15 см и разрезать ее ножницами на 3 части по 5 см каждая, после чего зачистить канцелярским ножом контакты с одной стороны каждого кусочка. Зачищая контакты, обязательно следите за полярностью — сверху «+», внизу «-».
Шаг 4
Берем наш подготовленный батарейный отсек и с лицевой стороны наклеиваем светодиодную ленту в три ряда. Обязательно клейте ее так, чтобы зачищенные контакты были ближе к проводу, выходящему из отсека. Теперь паяльником, при помощи флюса и припоя, залудите все контакты на ленте, после чего припаяйте два тонких провода, соединив ими все плюсы и минусы.
Шаг 5
Ну вот наша фара практически готова, но осталась еще самая малость. Места пайки нам нужно покрыть силиконовым герметиком. Возьмите маленький тюбик силикона и равномерно нанесите его в местах спайки перпендикулярно полоскам светодиодной ленты. Дайте ему высохнуть несколько часов, после чего установите крону в отсек и закрепите его на своем велосипеде. Вот теперь уже можно пользоваться.
Как видите, у нас получился не сильно сложный, якрий и довольно привлекательный задний фонарь на велосипед. Оно еще и приятно то, что сделано все своими руками без особых усилий и знаний. Я надеюсь, что моя идея вам понравилась. И пусть даже если вы не будете делать себе такой светодиодный фонарь для велосипеда, то можете посоветовать своему другу или знакомым велосипедистам. Возможно, кому-то и пригодится подобного рода самоделка.
На этом у меня все, а вы если хотите, оставляйте внизу свои комментарии по поводу доработок, модификаций или же предлагайте свои собственные разработки задних габаритов. Если что-то было не совсем понятно, можете посмотреть еще мое видео, в котором я наглядно показываю, как сделать заднюю фару на велосипед. Спасибо за внимание, до скорых встреч!
Лампа из фары от велосипеда своими руками
Чтобы смастерить яркий фонарь для велосипеда своими руками, в первую очередь, определимся со светодиодом. В нашем случае сердцем схемы будет CREE XM-L мощностью 10 Вт. Его светоотдачи в 1000 лм хватит не только осветить дорожное полотно, но и удивить водителей встречного транспорта. Для формирования узконаправленного луча понадобится небольшая линза и крепление для неё. В качестве фиксатора можно использовать фланец от транзистора П213 и часть пластиковой трубки от какой-либо катушки.
Основанием для фонаря служит радиатор от компьютерного процессора, в котором нужно просверлить два отверстия под крепление светодиода, два под провода и два под крепление фокусирующей линзы. Сначала фиксируем светодиод, не забывая нанести термопасту. Затем продеваем в отверстия провода и припаиваем к плюсу и минусу CREE XM-L. Первым делом необходимо разобрать катафот: отделить отражатель от корпуса с помощью канцелярского ножа. Отражатель надёжно приклеен к задней крышке, чтобы выдерживать сильную вибрацию во время езды. Поэтому разделять составные части следует аккуратно, иначе отражатель может треснуть.
На следующем этапе нужно определиться со светодиодом и способом его крепления. В самом простом случае внутри корпуса можно закрепить алюминиевую пластину, которая послужит радиатором. Ввиду того что эффективность такого теплоотвода довольно низкая, то мощность светодиода не должна превышать 0,5 Вт. Зато в таком исполнении внутреннего пространства хватит для плоского радиатора и нескольких smd-светодиодов, после чего светящийся катафот можно собирать обратно.
Второй способ предполагает монтаж более мощного радиатора с ребрами, улучшающими теплоотвод. Прекрасно подойдет любой радиатор, демонтированный с советской аппаратуры или с процессора старого компьютера. Обрезаем его до нужных размеров, примеряем и сверлим два отверстия под крепление светодиода. Затем сверлим 4 отверстия в пластмассовом корпусе диаметром 4,5 мм под стяжки. Нейлоновые стяжки должны быть не самые тонкие, например, 4 мм на 160 мм, которыми крепко стягиваем радиатор с корпусом катафота.
Теперь устанавливаем красный светодиод мощностью 1 Вт на радиатор с обязательным нанесением термопасты. Припаиваем два провода, заранее продуманной длины, к светодиоду и выводим их на штекер с другой стороны. Вся сборка должна подключаться к источнику питания через драйвер или на крайний случай через резистор.
Так как полученная конструкция открыта с четырёх сторон, то изготавливаем окантовку из фольгированного стеклотекстолита необходимой высоты. Устанавливаем эту деталь корпуса и сверху одеваем отражатель. Когда все детали заднего фонаря собраны, нужно зафиксировать их между собой с помощью термоклея. Также клеем изолируем зазоры в местах прохождения стяжек.
Сделанный фонарь полностью герметичен, что одновременно и хорошо и плохо. С одной стороны, такая задняя фара полностью защищена от любых погодных условий. С другой стороны, корпус из текстолита и пластмассы препятствует возможности охлаждения светодиода.
Чтобы снизить тепловые потери на светодиоде, самодельный задний фонарь можно усовершенствовать несколькими способами:
Велофары на велосипедах обеспечивают функции освещения в темное время суток. Не один профессиональный велосипедист не может обойтись без этой важной детали на велосипеде. За счет них можно избежать серьезных аварий на проезжей части, поскольку именно они помогают обозначить велосипедиста на дороге.
Аккумуляторный велосипедный фонарь своими руками
Давно начался уже велосезон, и если вы ездите на велосипеде в темное время суток, то самой необходимой вещью на велосипеде станут разные велосипедные фары. Наверно ни один профессиональный велосипедист не может обойтись без велофары. С помощью них можно избегать от серьезных аварий на дороге, так как при помощи этих светящихся приспособлений вас легко заметит любой автомобилист, и даже пешеход. Так же с помощью них можно не только спасти свою жизнь, но и освещать себе дорогу. А если вы катаетесь на велосипеде и зимой, то они очень пригодятся, потому что в это время года темнеет очень рано. Но как же закрепить её на велосипеде? Вариантов есть несколько. Одним из самых распространенных способов, это крепление на руле велосипеда, именно так мы прикрепим нашу будущую велосипедную фару. Есть так же и другие способы, такие как крепление на вилке велосипеда с двух сторон. Можно закрепить и над вилкой. Велосипедные фонари можно купить и в магазинах, и в Интернет магазинах. Правда хорошие фары стоят дорого, поэтому можно изготовить свою самодельную велосипедную фару. А для изготовления велофары нам понадобятся:
Инструменты:
1) Корпус от старого налобного фонаря, 2) Аккумулятор с максимальным напряжением в 5V, 3) PDIF разъемы или любые другие на ваше усмотрение, 4) Кнопка питания, 5) Плата с спаянными в нее светодиодами, 6) Провода красного и черного цвета, 7) Футляр от CD диска, Любой прозрачный материал, 9) Контейнер от витаминок, 10) Крепление на руль велосипеда, 11) Винтики и гайки, 12) USB разъем, 13) Кабель, 14) Термоусадочные трубки.
Процесс изготовления аккумуляторного велосипедного фонаря своими руками.
Корпусом велосипедного фонаря будет служить корпус от старого головного фонарика.
Источником питания будет перезаряжаемый аккумулятор на 5 вольт.
А чтоб заряжать этот аккумулятор я взял PDIF разъем от динамиков. Можно использовать другие разъемы, например, микро usb. Просто у меня больше не нашлось разъемов.
PDIF разъем по размерам был большим, и с помощью канцелярского ножа я отрезал ненужные части.
С помощью канцелярского ножа зачищаем кончики проводов от разъема.
Припаиваем зачищенные проводки к аккумулятору, но при этом соблюдаем полярность, красный — плюс, а черный — минус. Если спутать, то при зарядке можно испортить аккумулятор.
Далее берем плату с припаянными светодиодами, кнопку включения и выключения и аккумулятор и припаиваем их проводками последовательно.
Берем проводки и зачищаем ножом их кончики, и с помощью электрического паяльника покрываем оголенные места свинцово оловянным припоем.
Припаиваем черный проводок к минусу аккумулятора.
Потом этот же проводок припаиваем к кнопке питания.
Берем другой провод, тоже черного цвета, и припаиваем их электрическим паяльником к кнопке, но уже на другие контакты.
Теперь берем красный проводок и припаиваем его к положительному контакту аккумулятора.
Осталось припаять к электрической цепи светодиоды.
К плате с светодиодами припаиваем проводки красного и черного цвета. Обязательно соблюдаем плюс и минус проводов.
Проверяем нашу цепь на работоспособность. Как видите у нас все работает.
Далее с помощью клеевого пистолета изолируем оголенные контакты термоклеем.
Теперь всю эту цепь надо поместить в корпус.
Берем корпус и делаем на нем отверстие с помощью электрической дрели чуть больше диаметром разъема PDIF.
Около этого отверстия клеим сам разъем. Для этого берем пластмассовый футляр от CD диска.
С помощью маркера рисуем на ней следующую фигуру и вырезаем ее по контуру с помощью канцелярского ножа.
Клеим ее с помощью клеевого пистолета внутрь корпуса фонаря следующим образом.
Помещаем цепь внутрь корпуса. Разъем PDIF клеим на ранее подготовленное место.
Плату с светодиодами с помощью клеевого пистолета клеим на сам разъем PDIF.
Аккумулятор и кнопку питания помещаем в другое место, и тоже закрепляем из термоклеем.
Всю эту конструкцию закрываем пластиковой деталью.
Переднюю часть тоже закрываем. Для этого берем любой прозрачный пластиковый материал и разрезаем из нее круг.
Далее берем пластиковую бутылочку от витаминок и разрезаем её верхнюю часть.
По бокам с помощью канцелярского ножа делаем маленькие углубления.
Помещаем эту деталь в фонарь.
Клеим ее с помощью клеевого пистолета.
Собираем корпус фонарика.
Этот фонарь так же можно использовать как головной.
Теперь надо закрепить этот фонарь на велосипед. Для этого берем крепление на руль велосипеда.
Делаем углубление на креплении и закрепляем его на фонарике.
И на фонаре, и на креплении делаем отверстие и закрепляем их с помощью винтика и гайки.
Теперь можно закрепить фонарь на руль велосипеда и наш велосипедный фонарь готов.
Начинаем изготавливать кабель для зарядки велосипедной фары. Для этого бегом два вида разъемов: USB разъем и PDIF разъем.
Далее берем кабель и зачищаем ее кончики с помощью канцелярского ножа.
С помощью электрического паяльника припаиваем USB разъем, PDIF разъем и кабель. И снова, соблюдаем полярность. В моем случае синий провод имеет положительный знак, а коричневый — отрицательный.
Закрываем крышку usb разъема, а PDIF разъем наносим термоклеем и изолируем термоусадочной трубкой.
Вот и все, и кабель для зарядки велосипедного фонаря готов. Теперь можно заряжать фонарь с помощью любого usb порта. Но аккумулятор больше не будет выдавать свои 5 В, так как заряжаться будет только от 4 вольт.
Вот такие были показания мультиметра до зарядки.
А вот такие после зарядки.
Велосипедные фары — это очень нужные и важные элементы для велосипеда. Ведь за счет них мы безопасно ездим по дорогам. А изготовить его не сложно, главное надо иметь терпение, и все получится!
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Велосипедные фары, обзор фар
Фары для велосипедов имеют многообразную конструкцию и отличаются по внешнему виду. Также они имеют различные способы крепления и тип освещения.
Велофары бывают двух типов:
1. Передние фары.
Они выполняют функции освещения и обозначают велосипедистов на проезжей части в ночное время. Однако не каждый осветительный прибор обладает ярким освещением. В настоящее время очень часто используют светодиодные фары, они действительно хорошо освещают путь и обеспечивают хорошую безопасность велосипедисту. Также используют ксеноновые фары, но они стоят очень дорого.
2. Задние фары.
Работа у этих фар бывает в двух режимах – постоянный и мигающий. Они выполняют функции обозначения велосипедиста для тех, кто едет позади него в ночное время или в сложных погодных условиях. Очень часто в качестве этих аксессуаров используют светодиодные задние фары.
В настоящее время много фирм производят хорошие и яркие велофары, которые отличаются по своим свойствам. Некоторые имеют хорошее освещение, другие хороший уровень заряда.
В связи с этим можно выделить следующие виды фар:
Они очень экономичные и имеют хороший уровень освещения. Уровень заряда у них достаточно долгий, поэтому они очень долго ярко светят. Цвет освещения у них бело голубой. Светодиодные фары бывают двух типов — передние и задние.
Этот тип освещения очень дешевый. Принцип работы таких ламп, заключается в следующем – электрический ток проходит через нити накала и нагревает их до такого уровня, что они начинают излучать свет. Галогенные лампы используют очень редко. Они светят ярко, но они очень энергозатратные. Поэтому такие фары предназначены только для кратковременного использования;
Этот прибор также можно использовать для освещения дороги. Он обладает хорошими свойствами – удобное крепление, универсальность, мобильность. Также помимо этого, уровень заряда позволяет использовать его до полутора часов.
Этот способ освещения имеет основное преимущество – в какую сторону велосипедисты поворачивают голову туда и будет падать освещение от фонаря, который закреплен на шлеме. Фонарь можно установить на шлеме собственными руками, или приобрести шлем с уже установленным прибором освещения.
Стоит ли покупать?
Современные велофары стоят достаточно дорого. Особенно если они фирменные. Не стоит думать, что если фара брендовая, то значит, она имеет самые лучшие характеристики. Эти фары очень часто имеют в своей конструкции устаревшие светодиоды, которые обладают слабым освещением.
Например, Китай выпускает светодиодные фары в небольшом количестве и с самыми свежими диодами. Стоимость китайских фар намного ниже фирменных. Средняя стоимость брендовых фар составляет 500 долларов, а китайских около 100 долларов.
Что дешевле и качественней: купить или собрать?
Поскольку велофары на современном рынке имеют достаточно высокую цену, не каждый велосипедист может позволить себе этот аксессуар. Порой хороший и яркий осветительный прибор стоит почти как целый велосипед, а иногда и больше. Поэтому стоит задуматься о самостоятельной сборке этого прибора.
Как сделать заднюю фару на велосипед? | Crazy-Riders.ru — Велосипедный блог
Опубликовано: 18.10.2014 в 20:29 / Автор: Сергей Хмарук
Привет всем любителям велотюнинга! Хочу в сегодняшней статье, поделится с вами своей маленькой работой, которая вам, возможно, будет интересна. Я знаю, в интернете есть множество способов изготовления нечто подобного, но я хочу вот добавить и свою разработку.
В общем, сейчас я вам расскажу, как сделать заднюю фару на велосипед за пару часов без особого труда. Да, именно столько времени у меня ушло на всю эту работу. Ну что ж, не будем тянуть кота за хвост, приступим к работе!
Итак, в первую очередь определимся с тем, что вам понадобится для изготовления самодельной фары на свой велосипед. Все из этого перечня можно заказать в интернете либо купить в обычном магазине электротоваров. Я же заказывал в интернете, т.к. некоторые элементы не смог найти у себя в городе. Вот собственно список того, что вам понадобится:
Так, с основными компонентами разобрались, теперь вам нужно подготовить инструмент для работы. Вот перечень всего необходимого:
Теперь после того, как вы все это собрали до кучи, можно приступать к изготовлению светодиодной фары на велосипед. Всю работу, для лучшей наглядности, я разбил на несколько шагов.
Шаг 1
Возьмите свой старый катафот, который крепится под сиденьем и снимите с него крепление с двумя отверстиями. Затем приложите это крепление с обратной стороны батарейного отсека (там, где выключатель) и ровно по центру наметьте карандашом или маркером позиции будущих отверстий.
Шаг 2
Теперь вам понадобится дрель со сверлом 4 мм, с помощью которой необходимо просверлить 2 отверстия в батарейном отсеке. Сделав это, возьмите винтики с тонкой шляпкой и прикрутите отверткой к отсеку крепление от катафота. У вас должно получится так, как на фото ниже. Важно знать, что если винтики будут с высокой шляпкой, то крона будет выпирать из отсека и верхняя крышка в таком случае не закроется.
Шаг 3
Ну вот, половину работы мы уже сделали, и осталось совсем немного. Дальше необходимо взять светодиодную ленту длинной 15 см и разрезать ее ножницами на 3 части по 5 см каждая, после чего зачистить канцелярским ножом контакты с одной стороны каждого кусочка. Зачищая контакты, обязательно следите за полярностью — сверху «+», внизу «-».
Шаг 4
Берем наш подготовленный батарейный отсек и с лицевой стороны наклеиваем светодиодную ленту в три ряда. Обязательно клейте ее так, чтобы зачищенные контакты были ближе к проводу, выходящему из отсека. Теперь паяльником, при помощи флюса и припоя, залудите все контакты на ленте, после чего припаяйте два тонких провода, соединив ими все плюсы и минусы.
Шаг 5
Ну вот наша фара практически готова, но осталась еще самая малость. Места пайки нам нужно покрыть силиконовым герметиком. Возьмите маленький тюбик силикона и равномерно нанесите его в местах спайки перпендикулярно полоскам светодиодной ленты. Дайте ему высохнуть несколько часов, после чего установите крону в отсек и закрепите его на своем велосипеде. Вот теперь уже можно пользоваться.
Как видите, у нас получился не сильно сложный, якрий и довольно привлекательный задний фонарь на велосипед. Оно еще и приятно то, что сделано все своими руками без особых усилий и знаний. Я надеюсь, что моя идея вам понравилась. И пусть даже если вы не будете делать себе такой светодиодный фонарь для велосипеда, то можете посоветовать своему другу или знакомым велосипедистам. Возможно, кому-то и пригодится подобного рода самоделка.
На этом у меня все, а вы если хотите, оставляйте внизу свои комментарии по поводу доработок, модификаций или же предлагайте свои собственные разработки задних габаритов. Если что-то было не совсем понятно, можете посмотреть еще мое видео, в котором я наглядно показываю, как сделать заднюю фару на велосипед. Спасибо за внимание, до скорых встреч!
Велосипедная фара своими руками
Изготовить велосипедную фару своими руками это совсем не сложная работа, но для этого нужно большое терпение и хорошая фантазия. Также помимо этого необходимо приобрести инструменты и материалы для изготовления этого аксессуара.
Материал для велофары:
Крепление велофары своими руками
Крепление это очень важный элемент этого аксессуара, поскольку от крепления будет зависеть дальнейшая эксплуатация. Очень важно чтобы крепление было надежным и позволяло осуществить необходимый угол наклона.
Как изготовить крепление
Процесс изготовления крепежа состоит из следующих действий:
1. Подготовка самого крепления
Крепление для фары можно изготовить из зажима. Этот зажим можно изготовить из двух скоб для скрепления двух дюймовых скоб. Скобы из стали с диаметром 2 мм, наиболее хорошо подходят для руля велосипеда. Для того чтобы прикрепить скобы в них нужно сделать отверстия.
Сделать точные отверстия очень важно, потому что именно от них будет зависеть правильная установка. Также нужно учитывать то, что они делаются у самого края и одно неверное движение и скобы станут не пригодны для дальнейшего использования.
2. Основание.
В качестве основания можно использовать уголок алюминия размером 3 мм. Затем на него нужно приклеить прокладку с двух сторон – это обеспечит хорошую устойчивость, и вся конструкция не будет скользить. Просверливаем в уголке отверстие и прикручиваем его к рулю велосипеда при помощи винта 6х32 и гайки. После этого винт желательно подпилить.
Классная подсветка для велосипеда своими руками
Подсветка колёс велосипеда с помощью светодиодной ленты – отличный способ выделить своего двухколесного друга на фоне темноты и удивить прохожих оригинальным видом.
В отличие от разрекламированных светящихся колпачков на ниппель, в данном случае не нужно развивать огромную скорость для создания равномерно светящегося круга. К тому же световой эффект получается намного выразительней.
Так как сделать подсветку для велосипеда, чтобы вызвать восторг у окружающих и зависть друзей?
Что потребуется?
Основным моментом в успешном результате является терпение. Именно терпением придётся запастись, так как на создание светодиодной подсветки для колёс велосипеда может уйти достаточно много времени. Кроме этого, потребуется умение аккуратно лудить и паять. Но всё это оправдано целью, после достижения которой велосипед с таким светодиодным тюнингом станет весьма узнаваем.
Для практической реализации подсветки велосипеда понадобятся следующие материалы и инструмент:
Степень защиты светодиодной ленты должен быть не ниже IP65.
Теперь о нюансах. Стандартное велосипедное колесо вмещает 36 спиц, расстояние между которыми около 4 см. Реже встречаются колёса с 32 спицами и немного большим расстоянием между ними. В свою очередь, светодиодную ленту с плотностью 60 шт./м.
минимально можно разрезать на отрезки длиной 5 см. Чтобы поместить такой отрезок между двумя спицами, нужно его укоротить с одной стороны, а значит, остаться без контактов под пайку. Придётся зачищать и лудить тончайшие печатные проводники вблизи smd элемента.
Расход светодиодной ленты SMD 3528-60 шт./м. составит 35*5=175 см.
Более комфортным считается вариант с применением светодиодной ленты двойной плотности SMD 3528-120 шт./м. Её можно разрезать на участки по 2,5 см каждый.
В этом случае каждый кусочек прекрасно помещается между спиц; их удобно спаивать и герметизировать. Расход led-ленты SMD 3528-120 шт./м. составит 35*2,5=87,5 см.
За счет большей стоимости, но меньшей длины, денежные затраты примерно одинаковые.
Использовать для подсветки велосипеда светодиодную ленту другого типоразмера (SMD 5050, SMD 3014 и др.) не рекомендуется из-за повышенного энергопотребления.
Несмотря на то что для полноценного свечения светодиодной ленте требуется 12 В, здесь наиболее удобно применить батарейку на 9 В. Этого напряжения достаточно, чтобы зажечь светодиоды и обеспечить стабильный световой поток. Крона устанавливается в отсек-держатель, внутри которого расположены контакты с выведенными проводами. В идеале нужно купить отсек со встроенным выключателем.
Светодиодная подсветка для велосипеда может быть запитана от небольшого литий-ионного аккумулятора на 12 В, что позволит получить увеличенную светоотдачу и продлить время её работы. Также можно установить кассету с тремя пальчиковыми аккумуляторами на 3,7В. Но эти варианты являются более дорогой и сложной альтернативой.
Инструкция по сборке подсветки велосипеда
На следующем этапе переходят к этапу сборки. Кусочки светодиодной ленты поочерёдно наклеивают между спиц через равные промежутки, учитывая их полярность. То есть светодиодная лента на велосипед должна быть наклеена таким образом, чтобы все контакты для пайки плюса питания были с одной стороны. Если перепутать хотя бы один отрезок, то подсветка колёс велосипеда частично не будет работать.
Затем проводами одного цвета запаивают все отрезки с одной стороны, а проводами другого цвета – с обратной. После этой кропотливой работы стоит проверить качество пайки, а именно, на несколько секунд подать питание от батарейки. Все светодиоды должны засветиться.
В заключении хочется отметить, что наиболее подходящее место для велопрогулок со светодиодной подсветкой – парковые асфальтированные дорожки в сухую летнюю погоду. Конечно, собранная подсветка для колёс способна противостоять небольшим лужам и кочкам. Но лучше объезжать подобные препятствия.
Не обязательно дожидаться полной темноты, подсветка на колёсах велосипеда будет видна даже в вечернее время.
Где лучше всего прикрепить самодельный свет
Есть 3 зоны для крепления, каждая из них имеет свои плюсы и минусы:
Все эти нюансы очень просто решаются, главное, правильно подобрать мощность осветительных элементов и выбрать оптимальное место для крепления, опираясь на конструкцию.
Дабы повысить безопасность, нелишним будет прикрепить небольшую лампочку и в задней части велосипеда, чтобы водители лучше вас видели ночью.
Осветительный элемент — какой лучше
Для велосипеда хватает одного светодиода, такой фонарь долго живет от одной батарейки или заряда аккумулятора. Светодиоды монтируются в небольшие фонарики очень легко, и купить из стоит совсем немного.
Можно приобрести и большую лампу, которая более требовательная, но и производительность у нее гораздо выше.
Есть еще вариант фонариков, работающих от трения с передним колесом, чем выше скорость, тем больше световой поток «Динамка».
Процесс сборки
Разрежьте светодиодную ленту на равные полоски в специально обозначенных местах. Удалите защитное покрытие и приклейте светодиодную ленту на обод колеса велосипеда. Для лучшей склейки тщательно обезжирьте обод спиртом или ацетоном и дайте ему просохнуть.
Как правильно разрезать диодную ленту читайте здесь.
Если вы используете отдельные элементы, то их можно закрепить на ободе, используя супер клей, но такое крепление не надежно. Более правильный вариант – это закрепить светодиоды на спицах велосипеда, используя кабельные стяжки, продающиеся в строительных магазинах.
Спаяйте все кусочки ленты параллельно (плюс к плюсу, минус к минусу) на специальных площадках. В случае со светодиодами в индивидуальном корпусе нужно спаять всё в сборки, как их правильно рассчитать, я писал выше.
Подключите холдер для батарейки и выключатель ко всей схеме.
Герметизируйте все открытые места пайки и соединений. Для этих целей подойдет любой герметик на силиконовой основе. Нужно просто нанести его открытые участки толстым слоем. Излишки можно будет удалить ножом.
Батарейку или батарейный отсек нужно крепить именно к центральной втулке колеса. Если закрепить элементы питания на ободе, то в колесе появится дисбаланс, который создаст биение при вращении колеса. Для этого подойдут длинные кабельные стяжки, но менять вышедшие из строя элементы питания будет затруднительно.
Другой вариант – это использовать изоленту или липучки, которые продаются в магазинах для шитья, тогда можно будет удобно откреплять и закреплять батарейный блок.
Самодельная фара для велосипеда – инструкция по изготовлению
Для изготовления такого просто приспособления потребуются запчасти:
Простое руководство по изготовлению
Алюминиевый диск будет устанавливаться внутри корпуса, заранее в диске просверливаются 3 дырки – 2 для проводов и одна под светодиод, который закрепится термоклеем. Возле него устанавливаем конденсаторы. Выведенные проводы присоединяются к аккумулятору, затем линза, вырезанная по диаметру, вставляется в пластмассовое колено или трубу и крепится термоклеем.
Все провода должны быть изолированные! Такое простое приспособление, станет неотъемлемой частью велосипеда.
Как сделать фонарь для велосипеда
Рынок запчастей для велосипедов изобилует различными фонарями и фарами, но всегда приятнее изготовить такую деталь самостоятельно. Тем более что это не слишком сложно и к тому же даёт простор для творчества: вы можете выбрать цвет луча, размер корпуса и способ крепления, настроить силу свечения и т.д. Как сделать фару на велосипед, вы узнаете из дальнейшей инструкции.
Что вам понадобится?
Проще всего сконструировать фонарик с помощью этих элементов. Сейчас в продаже имеется огромный выбор светодиодов на любой вкус. Вы можете выбрать цвет и мощность в зависимости от своих нужд. Цвет луча может быть и синим, и красным, но лучше всего освещает ночную дорогую обычный белый светодиод. Если вы хотите получить действительно яркую фару на велосипед, советуем рассматривать элементы мощностью не менее 10 ватт. В этом случае водители встречного транспорта испытают великий шок, обнаружив обычный велосипед там, где они ожидали увидеть по меньшей мере мотоцикл. Для фонаря средней мощности достаточно будет светодиода на 5 ватт.
Он потребуется, чтобы вы могли включать и выключать свой фонарик.
Как сделать фару, используя светодиод? Для этого потребуется линза. Она необходима для направления светового потока. Учитывайте, что линза будет находиться на некотором расстоянии от светодиода. Можно взять кусок толстого акрилового стекла — тогда линза получится прочной и лёгкой, а можно разобрать старое увеличительное стекло и использовать его в деле.
Потребуется для отведения тепла от светодиода. Можно использовать радиатор от процессора.
Как правильно сделать подходящий фонарь на велосипед своими руками, чтобы его свечения было достаточно для освещения ночной дороги? Вам нужно будет взять такие элементы питания, мощности которых будет достаточно, чтобы запитать выбранный вами светодиод.
Корпус достаточного размера и подходящей формы, чтобы разместить и зафиксировать в нём все необходимые детали.
Приступаем к сборке
Разбираемся дальше, как сделать фонарь на велосипед своими руками. Сначала фиксируем линзу в передней части корпуса с помощью термоклея. Термоклей — наиболее надёжный вариант, но, если он недоступен, можно использовать хороший суперклей, впоследствии обработав оставшиеся щели герметиком.
На некотором расстоянии от линзы установите светодиод, предварительно закрепив его на радиаторе. В радиаторе потребуется просверлить отверстия для выведения проводов. На этом этапе нужно запитать устройство и выяснить, какое расстояние окажется оптимальным. Опробуйте свой фонарик в тёмной комнате, направляя луч света на стену — так вы сможете наиболее наглядно оценить результат.
Зафиксируйте радиатор на нужном месте. В зависимости от того, какой корпус вам удалось подобрать, выберите способ крепления. Возможно, термоклея окажется недостаточно, тогда придётся просверлить отверстия по бокам и закрепить радиатор винтами.
Теперь нужно установить заднюю крышку вашего фонаря. Если она не предусмотрена в корпусе, можно вырезать её из куска пластика. Между радиатором и крышкой должно быть расстояние. Закрепите на внутренней стороне крышки элементы питания, а снаружи — переключатель, подключив его согласно схеме установки вашего светодиода. Установите крышку на корпус. Лучше всего, если крышка будет крепиться винтами, тогда её можно будет снимать для замены элементов питания.
Крепление к велосипеду
Как сделать фонарик для велосипеда, мы разобрались, теперь необходимо прикрепить его к вашему транспортному средству. Проще всего сделать это при помощи обычного пластикового хомута. Просверлите корпус вашего устройства с двух сторон ближе к задней стенке, лучше всего — там, где есть расстояние между радиатором и задней стенкой. Проденьте в получившееся отверстие пластиковый хомут и затяните его в удобном месте на руле вашего велосипеда.
Готово! Вы сделали фонарик для велосипеда своими руками. Подошло время хорошенько протестировать его в условиях вечерней езды. Не забудьте взять с собой обычный ручной фонарь на случай, если что-то пойдёт не так и ваш новый велосипедный фонарик потребует доработки. Удачи на дорогах!
Как выбрать и установить фонарь на руль велосипеда
Велофары на велосипедах обеспечивают функции освещения в темное время суток. Не один профессиональный велосипедист не может обойтись без этой важной детали на велосипеде. За счет них можно избежать серьезных аварий на проезжей части, поскольку именно они помогают обозначить велосипедиста на дороге.
Однако, хорошие и качественные велофары стоят достаточно дорого и их не всегда можно найти. В таких ситуациях есть выход – сделать фары для велосипеда самостоятельно.
Наверняка не каждый знает принципы изготовления этих приборов освещения, поэтому для начала нужно узнать их характеристику, конструкцию, какие фары лучше всего использовать для велосипедов, и только после этого приступать к их изготовлению.
Велосипедные фары, обзор фар
Фары для велосипедов имеют многообразную конструкцию и отличаются по внешнему виду. Также они имеют различные способы крепления и тип освещения.
Велофары бывают двух типов:
1. Передние фары.
Они выполняют функции освещения и обозначают велосипедистов на проезжей части в ночное время. Однако не каждый осветительный прибор обладает ярким освещением. В настоящее время очень часто используют светодиодные фары, они действительно хорошо освещают путь и обеспечивают хорошую безопасность велосипедисту. Также используют ксеноновые фары, но они стоят очень дорого.
2. Задние фары.
Работа у этих фар бывает в двух режимах – постоянный и мигающий. Они выполняют функции обозначения велосипедиста для тех, кто едет позади него в ночное время или в сложных погодных условиях. Очень часто в качестве этих аксессуаров используют светодиодные задние фары.
Они имеют приемлемую цену и обладают хорошими качествами. Также совместно с ними используют поворотники, лазерные габариты и прочие аксессуары. Важно во время установки задней фары сделать удобный крепеж. Крепеж должен обеспечивать удобный угол наклона и хорошую видимость во время езды.
В настоящее время много фирм производят хорошие и яркие велофары, которые отличаются по своим свойствам. Некоторые имеют хорошее освещение, другие хороший уровень заряда.
В связи с этим можно выделить следующие виды фар:
Они очень экономичные и имеют хороший уровень освещения. Уровень заряда у них достаточно долгий, поэтому они очень долго ярко светят. Цвет освещения у них бело голубой. Светодиодные фары бывают двух типов — передние и задние.
Этот тип освещения очень дешевый. Принцип работы таких ламп, заключается в следующем – электрический ток проходит через нити накала и нагревает их до такого уровня, что они начинают излучать свет. Галогенные лампы используют очень редко. Они светят ярко, но они очень энергозатратные. Поэтому такие фары предназначены только для кратковременного использования;
Этот прибор также можно использовать для освещения дороги. Он обладает хорошими свойствами – удобное крепление, универсальность, мобильность. Также помимо этого, уровень заряда позволяет использовать его до полутора часов.
Этот способ освещения имеет основное преимущество – в какую сторону велосипедисты поворачивают голову туда и будет падать освещение от фонаря, который закреплен на шлеме. Фонарь можно установить на шлеме собственными руками, или приобрести шлем с уже установленным прибором освещения.
Однако стоит помнить, что не нужно устанавливать на шлеме большой и мощный фонарь, на нем будет достаточно 3-х ватного фонарика.
Стоит ли покупать?
Современные велофары стоят достаточно дорого. Особенно если они фирменные. Не стоит думать, что если фара брендовая, то значит, она имеет самые лучшие характеристики. Эти фары очень часто имеют в своей конструкции устаревшие светодиоды, которые обладают слабым освещением.
Например, Китай выпускает светодиодные фары в небольшом количестве и с самыми свежими диодами. Стоимость китайских фар намного ниже фирменных. Средняя стоимость брендовых фар составляет 500 долларов, а китайских около 100 долларов.
Все таки велофары имеют высокую цену и не каждый может себе позволить этот аксессуар. Однако без этого прибора на велосипеде никак не обойтись и иногда приходится платить большую сумму денег.
Что дешевле и качественней: купить или собрать?
Поскольку велофары на современном рынке имеют достаточно высокую цену, не каждый велосипедист может позволить себе этот аксессуар. Порой хороший и яркий осветительный прибор стоит почти как целый велосипед, а иногда и больше. Поэтому стоит задуматься о самостоятельной сборке этого прибора.
Во время сборки можно сделать качественные фары, которые будут иметь хороший уровень освещения, и выполнять все необходимые функции.
Апгрейд заднего велофонаря — DRIVE2
Велосипедист из меня не аховый, и ездить по дорогам страшно. Чтобы видели меня издалека, подарили мне в том году велофонарик Cyclotech XC-998R.
Фонарь как фонарь, ничего особенного: кнопка и мигалка о пяти светодиодах. Едешь по дороге а она сигналит водителям: «смотри, тут кто-то есть!» — красота!
Вот только его нужно включать, потом выключать, так лениво это всё!
Прошлогодний велосезон закончился, а меня всю зиму не покидала мысль об этом тыркании кнопки.
«Программист я, или где?» — подумал я — «Ведь можно сделать чтобы он сам включался и сам выключался». И я принялся за переделку.
Идея состояла в том, чтобы разместить на плате акселерометр, и когда велосипед занимает парковочное положение и не претерпевает вибраций — выключать фонарь, а когда вибрирует снова — включать.
Вся конструкция питается от двух «мизинчиковых» аккумуляторов, то есть напряжение варьирует в пределах от 1,8 до 3,2 Вольта. Имеющиеся у меня акселерометры никак не хотели работать при таких низких напряжениях.
Например LIS331DL хотел на входе иметь минимум 2,16 Вольта, а MMA7660FC — так вообще 2,4.
При этом первый хотел кушать аж 300 мкА при частоте 100 показаний в секунду, а производители второго наивно считали достоинством его прожорливость на уровне 47 микроампер при частоте 1 показание в секунду! С такими каши не сваришь, батарейки не сэкономишь.
И тут, случайно пробегаясь глазками по каталогу местного магазинчика радиодеталей, я увидел LIS3DH
всего за 78 рублей. Почитав документашку на девайс, я прыгал от восторга, ведь это именно то что я искал!— Рабочее напряжение: 1,71 — 3,6 Вольта— Разрядность по каждой из 3х осей: 16 бит— Частота снятия показаний: от 1 до 5000 в секунду.
— Потребление тока в спящем режиме 0,4 мкА, при 10 в секунду — 4 мкА, при 200 в секунду — 38 мкА. Это не считая режима низкого энергопотребления при котором уменьшается точность, но и снижается потребление тока!
Так как я умею возиться только с AVR, то выбор не богат. Но так как речь идёт об экономии батареек в ждущем режиме, то выбор пал на устройства pico-power, в частности на ATmega88PA-AU.
На самом деле, в начале выбор пал на ATmega48PA-AU, но в какой-то момент мои хотелки не поместились в 4ре килобайта, и я перепаял его на 88.
Штатные светодиоды я тоже решил заменить на сверхъяркие Cree C503B-RBN, для которых обещают аж 10 Кандел при токе 20мА. Хотя и угол освещения при этом у них 23 градуса. Но нам углами разбрасываться и не нужно — светодиоды светят в основном назад, и два по краям — в стороны.
Затем я изготовил точно такие же по размеру (если не считать на полмиллиметра большей толщины) платы. Но на этот раз микроконтроллер размещается на большой платке, а на маленькой — только дорожки к светодиодам. Поэтому место их крепления друг с другом стало чуть сложнее. Заодно я усилил его пайкой с обратной стороны.
Делал всё методом «ЛУТ». Затем залудил паяльником всё, кроме места под кнопкой, и напаял элементы.
Схема простая, не считая пары конденсаторов, и пяти резисторов (без которых, кстати, можно было бы обойтись — т.к. падение напряжения на выводах МК как раз хорошо ограничивает ток на нужном уровне), на схеме присутствуют только МК и акселерометр.
Большие прямоугольные площадки — это для припаивания разъёма программатора. Полноценный разъём здесь размещать негде, поэтому вот так.
И вот так всё выглядит в сборе:
Сопряжение МК и акселерометра
Сопрягаются они меж собой по шине SPI, причём со стороны МК используется USART в режиме SPI-мастера.Акселерометр может работать как на шине SPI, так и на шине I2C (она же TWI в терминах AVR).
Но I2C требует подтягивающих резисторов и передача данных сопряжена с довольно значительными утечками тока — до двух миллиампер, в зависимости от скорости обмена. На такое никаких батареек не напасёшься! Кроме того, I2C работает на скорости не выше 400кГц, и значительно сложнее в реализации.
Так что выбор очевиден — SPI. Но в этих МК есть обычный SPI а есть возможность использовать USART в режиме SPI-мастера.
Поскольку один из выводов SPI одновременно является выходом ШИМ, и он задействован на светодиоде, то остаётся USART.
Дополнительно я подключил прерывание INT2. С этим я немного лоханулся: как оказалось, эта модель акселерометра, в отличие от его собрата LIS331DL, не умеет выводить признак готовности новых данных на INT2, только на INT1. Впрочем, проблема была успешна решена программными средствами.
Итак, на нас валится шквал показаний, любые мелкие вибрация и удары отмечаются резким кратким всплеском ускорения по той, или иной оси.
Чтобы определить общую тенденцию к ускорению, нужно избавиться от этих всплесков. Иначе говоря — применить фильтр низких частот.
Так как в вычислительной мощности мы ограничены, то фильтр должен быть достаточно простым. Подходит такой вариант для каждой из трёх осей:
F = Fпред + (V — Fпред) * k
,где F — новое значение фильтра, Fпред — предыдущее значение, V — новое значение с акселерометра, а k — положительный коэффициент меньше единицы.
Чем меньше k тем ниже частота среза. Операцию умножения можно заменить операцией арифметического сдвига, например, если k = 0,25, то умножение будет замещено арифметическим сдвигом вправо на две позиции.
Далее, нам интересно определить тенденцию к вибрации: стоит ли велосипед, или мчится стремительным домкратом. Для упрощения вычислений годится такой алгоритм:Возьмём для каждой оси модуль |V — F| — это как раз модуль высокочастотной составляющей. Максимум среди всех трёх осей и будем считать текущей вибрацией.
Если взять значение текущей вибрации и пропустить через фильтр по вышеприведённой формуле, то у нас будет некое фильтрованное значение — показывающее текущую тенденцию к вибрации.
Итак, получив очередные показания с акселерометра, пропускаем через вышеописанные фильтры, получаем отфильтрованное ускорение, текущую вибрацию и тенденцию к вибрации. Когда эти показания выходят за установленные границы, включаем счётчик. Если в течение нескольких порций данных подряд показания оставались за пределами допустимых границ, то значит произошло оцениваемое событие.
Велосипедная фара своими руками
Изготовить велосипедную фару своими руками это совсем не сложная работа, но для этого нужно большое терпение и хорошая фантазия. Также помимо этого необходимо приобрести инструменты и материалы для изготовления этого аксессуара.
Материал для велофары:
Также кроме материала понадобится инструмент для рабочего процесса:
Схемы и инструкции
Перед началом изготовления велофары нужно разработать схему светодиодных фонарей. Внизу на рисунке показана схема велосипедной фары на трех светодиодах и импульсном DC/DC преобразователе на микросхеме LT1932.
Уровень яркости светодиодах обеспечивается за счет диапазона питающего напряжения от 2 до 12 вольт. Максимальный ток через светодиоды составляет 50 мА. Работа генератора осуществляется на частоте 1 Мгц. Дроссель L1 — готовый, допускающий ток не менее 100mA.
Процесс изготовления велофар своими руками
После того как все материалы и инструменты подготовлены, можно приступать к изготовлению фары. Процесс изготовления состоит из следующих действий:
1. Подготовка диска.
Для этого понадобится лист алюминия толщиной 5 мм. Из него необходимо вырезать диск диаметром 50 мм.
2. Установка светодиодов.
Затем на диске необходимо просверлить три отверстия диаметром 3, 5 мм и установить в них калориметр. После этого в центре просверливается отверстие размером 3,4 мм и нарезается резьба М4. Силиконом или монтажным термоклеем прикрепляются светодиоды. Удерживать их нужно при помощи ножек калориметра.
Светодиоды нужно соединять последовательно. Помимо светодиодов устанавливаются конденсаторы. Для этого в диске делается еще одно отверстие около края, диаметр этого отверстия должен составлять 3,3 мм. Также нужно сделать резьбу М4.
3. Установка крышки и стекла.
Всю конструкцию со светодиодами диском и аккумулятором лучше всего установить в перечницу. Затем вырезается в форме диска акриловое стекло. Стеклянный диск должен точно соответствовать размерам крышки перечницы.
После этого в крышку устанавливается уплотнительное кольцо, стеклянный диск и защитное кольцо. Все эти элементы фиксируются при помощи силиконового клея. Для того, чтобы перечница плотно прилегала к сборке калориметра у нее нужно обрезать нижнюю часть.
4. Присоединение кабеля к светодиодам.
Сбоку перечницы просверливается отверстие и устанавливается резиновая муфта. Затем через нее устанавливается кабель и подсоединяется к цепочке светодиодов. Кабель скрепляется при помощи термопасты. После этого через кабель подается ток к светодиодам.
Использование мощных светодиодов
Для того, чтобы фара светила ярко, лучше всего использовать мощные светодиоды. Однако не каждый знает, какие светодиоды самые хорошие и имеют яркое освещение. На современном рынке предоставлено масса таких осветительных приборов. Наиболее подходящим вариантом для установки светодиодов в велофары являются светодиоды Luxeon.
Самодельная велосипедная фара с тремя светодиодами Luxeon
Фара для велосипеда собственными руками на основе светодиодов Luxeon обладает следующими свойствами:
Зачем покупать фонарь на руль велосипеда?
Главное назначение фонаря для велосипеда— это езда в темное время суток. Конечно же, велофонарь не является обязательным элементом. Но, передвигаясь в темное время суток без фонаря, велосипедист подвергает себя риску.
Этот аксессуар выполняет такие функции:
Крепление велофары своими руками
Крепление это очень важный элемент этого аксессуара, поскольку от крепления будет зависеть дальнейшая эксплуатация. Очень важно чтобы крепление было надежным и позволяло осуществить необходимый угол наклона.
Как изготовить крепление
Процесс изготовления крепежа состоит из следующих действий:
1. Подготовка самого крепления
Крепление для фары можно изготовить из зажима. Этот зажим можно изготовить из двух скоб для скрепления двух дюймовых скоб. Скобы из стали с диаметром 2 мм, наиболее хорошо подходят для руля велосипеда. Для того чтобы прикрепить скобы в них нужно сделать отверстия.
Сделать точные отверстия очень важно, потому что именно от них будет зависеть правильная установка. Также нужно учитывать то, что они делаются у самого края и одно неверное движение и скобы станут не пригодны для дальнейшего использования.
2. Основание.
В качестве основания можно использовать уголок алюминия размером 3 мм. Затем на него нужно приклеить прокладку с двух сторон – это обеспечит хорошую устойчивость, и вся конструкция не будет скользить. Просверливаем в уголке отверстие и прикручиваем его к рулю велосипеда при помощи винта 6х32 и гайки. После этого винт желательно подпилить.
Как правильно прикрепить фару на велосипед
Завершающий этап всей работы это прикрепление фары к велосипеду.
Он осуществляется следующим образом:
Фонарь на руль велосипеда: типы, советы при выборе и креплении, отзывы велосипедистов
Количество велосипедистов на улицах городов просто поражает. Такой вид транспорта становится все популярнее. Регулярная езда на велосипеде полезна для организма. Этот вид транспорта демонстрирует заботу об окружающей среде.
В специализированных магазинах представлен большой ассортимент приспособлений и аксессуаров для безопасных и комфортных велопрогулок. Среди всех аксессуаров для велосипеда, отдельным пунктом можно выделить фонарь на руль.
Велофонари — это прежде всего безопасность. Освещение транспортного средства состоит из заднего и переднего фонарей. Главным компонентом освещения является передний фонарь.
Фонарь на руль — это практично и удобно. Это источник света, который обеспечивает видимость. Современные модели могут работать при плохих погодных условиях (дождь, туман, грязь и т. д.).
Как прикрепить фонарь на руль?
Сначала нужно выбрать тип крепления. Можно использовать крепления с поворотным механизмом. Или же крепление на липучках.
Процесс установки крепления:
Как закрепить обычный фонарик на велосипед
Хотел бы поделиться небольшим советом по установке почти любого фонарика на велосипед. Доработка простая, но в то же время очень эффективная.
понадобится: — 2 хомута; — отвертка; — фонарик.
Теперь о самом процессе:
Затем подсоединяем второй хомут, так как показано на фото ниже:
Вставляем фонарик и затягиваем хомутик.
Вот такой получился готовый результат.
Что бы хомутики на выделялись, их можно покрасить в цвет велосипеда.
Можно использовать почти любые фонари, разного диаметра, сменив всего лишь верхний хомут.
Затянутые хомуты очень прочно держат фонарик и при езде даже по бездорожью он не сбивается.
Так же плюс от такой доработки еще в том, что мелкие воришки, не смогут украсть фонарик, как например из штатного держателя, который просто держит фонарь как прищепка.
Выбор крепления для фонаря на велосипед
Безопасное передвижение на велосипеде в темное время суток вам сможет обеспечить велофонарь, который не только осветит дорогу, но и предупредит других водителей и пешеходов о вашем движении. Как же крепится фонарь к транспортному средству – именно этот вопрос мы будем разбирать в данной статье.
Функции
Существует огромное количество фонарей для велосипеда, различающихся по мощности, размерам и другим параметрам. И все они выполняют две основные функции:
Поэтому так важно, чтобы фонарь был прочно установлен на байке.
На сегодняшний день на рынке существует несколько видов велокреплений для фонарей на велосипед. Для того чтобы разобраться, какой из них является оптимальным вариантом, необходимо рассмотреть каждый тип, изучив его плюсы и минусы.
Монтажное
Этот тип крепления оптимален для суровых велопробегов в ночное время. Монтажный держатель фонаря чаще всего является неотъемлемой частью конкретного фонаря или же подходит строго определённой модели одинакового производителя.
Установка производится либо на раму, либо на руль. С таким креплением можно абсолютно не волноваться за степень фиксации.
Плюсы:
Минусы:
Резиновое
Эластичное резиновое велокрепление с возможностью снятия визуально представлено в виде ремешка из силикона, оснащённого велофонарём малой мощности. Его получится закрепить самостоятельно у каждого человека на руле, раме или спице велосипеда. Таким креплением чаще всего снабжены вспомогательные и габаритные огни.
Некоторые модели имеют даже силиконовый корпус, что в сумме с маленькой батарейкой делают фонарь идеальным для быстрого обозначения транспорта.
Плюсы:
Минусы:
Полуцилиндровое
Полуцилиндровое съёмное крепление – этот вид кронштейна называют золотой серединой между тяжело снимаемым и эластичным креплениями. Установка на руле производится единожды, при этом есть возможность смены самого фонаря. Идеально подойдёт для любой велосипедной модели, а также различной манеры езды. Можно использовать любой, даже тактический, фонарь.
Плюсы:
Минусы:
Важно знать! Для крепления задних велосипедных фар используются абсолютно такие же типы крепежей. Некоторые из них идут уже в комплектации с фонарём, другие же покупаются отдельно.
Стоит ли делать своими руками?
Многие любители велосипедной езды, задумавшись об установке фонаря на свой велотранспорт, решают соорудить кронштейн для его крепления самостоятельно:
В интернете можно найти множество способов соорудить фонарный держатель из подручных средств. Что только не используют для поставленной цели. В ход идут хомуты, крепления для водопроводных труб, необычные сооружения с использованием воска, крепления для автомобильных фар, пластиковые бутылки, ножовки с зажигалками и многое другое.
Возможно, в этом есть некий смысл, однако данные конструкции могут быть совершенно ненадёжными. Эстетическая составляющая так же важна. Согласитесь, крепёж из пластиковой бутылки не будет смотреться слишком изящно.
Помимо всего прочего, изготавливая самостоятельно крепление для велосипедного фонаря, вы потратите огромное количество времени начиная от поиска и закупки элементов, заканчивая процессом создания и установки.
Ещё один интересный факт: отсутствие уверенности в том, что полученная конструкция получится именно такой, какой она была запланирована. В противном случае вам придётся заплатить и за попытку импровизации, и за готовый кронштейн, который будет необходимо приобрести после.
Видеообзор трех креплений для велосипеда смотрите далее.
