Данная статья будет посвящена практическому применению кеширования с помощью модуля MapCache на платформе MapServer, предназначенной для публикации пространственных данных в вебе. А именно: мы подключим кадастровую карту к нашей простой одностраничной интерактивной карте, а затем с помощью модуля кеширования увеличим скорость загрузки тайлов этой карты. Это будет очень полезный и наглядный пример использования модуля MapCache, т.к. WMS-сервис кадастровой карты временами очень сильно «тупит». Однако, перед использованием WMS-сервиса кадастровой карты в своих ГИС или веб-ГИС приложениях, рекомендую ознакомиться с условиями использования данного сервиса. Данная статья носит исключительно демонстрационный характер.
Подключаем кадастровую карту в QGIS
На данный момент актуальный URL WMS-сервиса кадастровой карты выглядит следующим образом:
Жмем «OK», затем подключаемся к WMS-сервису кадастровой карты. Меняем формат изображения на PNG, т.к. в нашем демонстрационном веб-приложении мы будем подгружать тайлы кадастровой карты поверх подложки OSM, а для этого нам необходимо обеспечить прозрачный фон тайлов, что возможно сделать в PNG-формате. Также выделяем корневой элемент (с в доступных слоях WMS. Данные настройки показаны на рисунке ниже:
Далее, жмем «Добавить» и закрываем окно. Чтобы узнать, какой запрос формируется программой QGIS при обращении к WMS-сервису кадастровой карты, воспользуемся локальным прокси-сервером Fiddler. Программа является бесплатной, так что можете свободно устанавливать и использовать. Итак, устанавливаем и запускаем наш локальный прокси.
Сохраняем настройки. Теперь подвигаем / помасштабируем нашу кадастровую карту. В программе-прокси Fiddler мы можем увидеть формируемый HTTP-запрос к WMS-службе кадастровой карты. Нажимаем на один из запросов в левой части окошка программы и справа мы получаем подробную информацию по данному запросу, а также можем наблюдать ответ в виде тайла в формате PNG. Обратите внимание, что тайл содержит прозрачный фон. В дальнейшем нас будет интересовать параметр LAYERS в строке запроса.
Создаем простейшее веб-ГИС приложение по использованию кадастровой карты
За основу веб-ГИС приложения возьмем код из предыдущей статьи Настройка тайлового кэширования MapServer с помощью модуля MapCache. Только вместо URL http://localhost:8888/mapcache/ подставим URL нашей WMS-службы кадастровой карты: http://pkk5.rosreestr.ru/arcgis/services/Cadastre/CadastreWMS/MapServer/WMSServer, а вместо значения параметра LAYERS ol_test, подставим значения слоев из HTTP-запроса, как показано на рисунке выше. В качестве подложки по-прежнему используем тайлы OSM. Также я обновил версию библиотеки OpenLayers до версии 4.6.4, центрирование карты в момент запуска выполнил на свой город Белгород и начальный индекс масштаба указал 12. Итак, наш веб-клиент будет выглядеть следующим образом:
Теперь перейдем по URL http://localhost:8888/apps/cadclient.html и получим карту с кадастровым слоем. В случае, если у вас порт, на котором запущен веб-сервер Apache, входящий в состав MapServer отличается от 8888, то вам нужно указать свой порт. О начальной установке и настройке MapServer вы можете прочесть в моей статье. Итак, результат в браузере показан на скриншоте ниже:
Настройка кеширования кадастровой карты
Собственно, настройка кеширования кадастровой карты выполняется достаточно просто. Если вы знакомы со статьей о кешировании в MapServer, то я вполне уверен, что данную настройку сможете выполнить самостоятельно. Но давайте все же рассмотрим этот процесс. Первым делом, в файл ms4w\apps\mapcache\mapcache.xml добавим новый источник данных (source) и набор тайлов (tileset).
В блоке «source» необходимо указать параметр «TRANSPARENT», чтобы тайлы в формате PNG имели прозрачный фон, а в блоке «tileset» указан новый параметр «auto_expire», который задает время кеширования тайлов на сервере. В данном случае указано значение 600 секунд. После истечения указанного времени тайлы в кеше будут обновлены. Теперь необходимо рестартовать службу Apache и внести изменения в файл cadclient.html таком образом, чтобы URL указывал на http://localhost:8888/mapcache/, а параметр LAYERS содержал значение «cad» (имя tileset, указанное в конфигурационном файле). Все остальное остается без изменений. Таким образом, обновленный файл cadclient.html выглядит следующим образом:
Теперь обновим страницу по адресу http://localhost:8888/apps/cadclient.html и можем заметить, что тайлы, которые уже были получены ранее, отрисовываются гораздо быстрее. Для чистоты эксперимента можно почистить кеш браузера и затем перейти в нужном масштабе к тем областям карты, которые ранее уже были получены из WMS-службы кадастровой карты. А в директории ms4w\tmp\ms_tmp\cache\kad\ мы можем наблюдать закешированные тайлы, полученные от WMS-службы. Базовый путь к кешу на диске указывается в том же файле ms4w\apps\mapcache\mapcache.xml в секции
Статья по начальной настройке кеширования для MapServer:
Работа с публичной кадастровой картой на примере QGIS
Публичная кадастровая карта предназначена для публикации в интернете данных Государственного кадастра недвижимости (ГКН). К объектам недвижимости относятся земельные участки и их части, объекты капитального и незавершённого строительства, помещения.
Карта состоит из следующих слоёв, повторяющих единицы кадастрового деления:
а так же из объектов недвижимости:
QGIS 1.8
Для того чтобы узнать что такое QGIS, как выбрать систему координат и как подключаются слои, естьРуководство.
Для создания нового WMS-слоя нужно войти меню «Слой» и выберите инструмент «Новый WMS-слой».
В появившимся диалоге нажать кнопку «Создать», появится диалог создания нового WMS-подключения (Рис.1). В нём нужно ввести имя подключения, например, «ПКК» и его актуальный URL:
Далее, после закрытия диалога нового подключения, нужно нажать кнопку «Подключить».
После этого будет доступен список доступных слоёв этого сервиса. Можно выбрать слои. (Рис.2). На первом уровне доступны групповые слои 1, 3, 8, 15, 25, образующие вместе весь кадастр. Их можно выбрать все сразу, поочерёдно нажимая на каждый из них мышью, а можно добавлять по отдельности, повторив предыдущие шаги столько раз, сколько вы хотите добавить слоёв. Второй подход полезен тогда, когда нужно иметь возможность отключать слои по отдельности.
Инструменты для работы с кадастровыми данными Росреестра в NextGIS QGIS
Импорт XML выписок с пересчетом координат, подключение ПКК и поиск по единицам кадастрового деления.
В повседневной работе многих специалистов, работающих с пространственными данными, часто возникает необходимость использования кадастровой информации, которые на территории России распространяются посредством сервисов федеральной службы государственной регистрации, кадастра и картографии, наиболее востребованными среди которых являются публичная кадастровая карта и получение сведений из ЕГРН (о кадастровых планах территорий, земельных участках, объектах капитального строительства).
Несмотря на то, что в последние годы были сделаны заметные шаги по развитию таких сервисов и повышению доступности данных, при работе с ними в геоинформационных системах возникают следующие проблемы:
Для того, что пользователи нашей настольной платформы NextGIS QGIS могли с удобством пользоваться данными и сервисами Росреестра, мы предлагаем специализированное расширение — плагин NGQ Rosreestr Tools. С помощью него вы можете подключать основные слои публичной кадастровой карты, а также прямо в интерфейсе ГИС конвертировать XML-выписки в наборы геоданных в общемировой системе координат.
Одним кликом мыши вы можете добавить один из интерактивных слоёв:
Доступные для подключения слои
Для каждого объекта можно запросить атрибуты — откроется его карточка, из которой удобно скопировать любое значение.

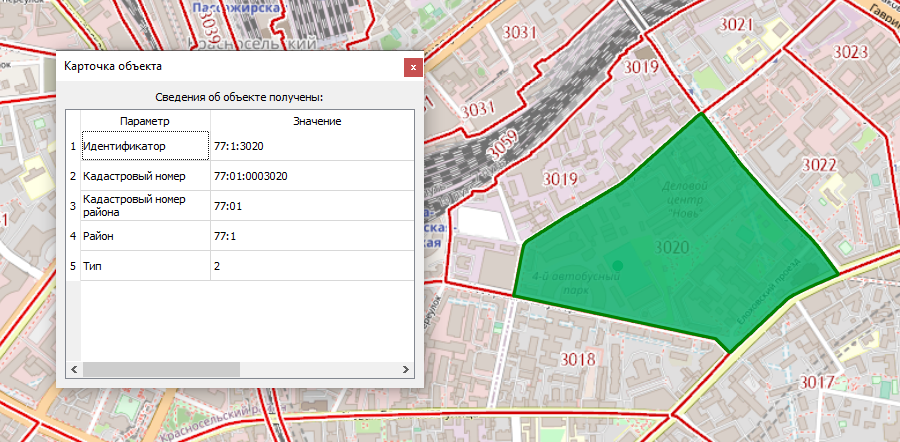

Получение информации о кадастровом квартале
Получение информации об объекте капитального строительства
Идентифицированный объект можно сохранить в векторный слой — произвольный пользовательский, или в специально созданный с учётом структуры полей найденного объекта. Таким образом появляется возможность полноценно использовать интересный вам объект в геоинформационной среде. Геометрии создаваемых таким образом векторных объектов являются примерными, и не могут использоваться как официальные!
Несколько объектов капительного строительства, добавленных в векторный слой после идентификации
Также можно быстро найти любой интересующий вас объект по его кадастровому номеру и идентификатору, приблизить к нему обзор карты и получить его атрибуты. Найденный таким образом объект также можно сохранить в векторный слой.
Функциональный блок конвертации XML-выписок предлагает настраиваемый интерфейс, с помощью которого вы можете легко и быстро превратить полученный в Росреестре файл в векторный слой (или набор векторных слоёв) в одном из форматов: ESRI Shapefile, GeoJSON, GeoPackage, MapInfo TAB. Поддерживается пакетная конвертация (обработка набора выписок в архиве) и автоматический пересчёт координат из местных систем в общемировую — так, что вы получаете возможность использовать векторные кадастровые данные совместно с любыми другими наборами геоданных.
Процесс конвертации выписки в формате XML
Конвертированные данные также могут быть автоматически добавлены со стилизацией в ваш текущий ГИС-проект.
Набор инструментов NGQ Rosreestr Tools обеспечивает большинство стандартных сценариев взаимодействия с пространственными данными Росреестра в геоинформационных системах. Будем рады, если они помогут вам в вашей работе!
Если вы хотите использовать эти инструменты в своей работе, подпишитесь на план Премиум или свяжитесь с нами!
Конвертирование открытых данных кадастровой карты
Открытые данные кадастровой карты Росреестра имеются в прямом доступе по земельным участкам и по положению должны обновляться 1 раз в год. Эти данные размещаются на официальной странице сайта Росреестра «Наборы открытых данных Росреестра» в формате *.csv. Метаданные, описывающие информационные объекты публичной кадастровой карты в стандарте ISO 19115 в этом формате можно благополучно открыть в бесплатной ГИС QGIS.
Для этого после запуска программы в меню «Слой / Добавить слой / Добавить слой CSV…», через строку обзора выбираем необходимый файл, устанавливаем флажок «WKT» и флажок «Запятые (CSV)» в разделителях. Далее нажимаем кнопку «ОК». В результате такой операции в QGIS будут загружены метрические и атрибутивные данные земельных участков, имеющих установленные границы.
В качестве атрибутивных данных земельных участков вступают:
1) кадастровый номер земельного участка;
2) статус земельного участка (код);
3) кадастровая стоимость земельного участка;
4) площадь земельного участка;
5) вид разрешенного использования по документам;
6) код вида разрешенного использования по классификатору.
Теперь можно произвести сохранение этих данных в любом обменном формате геоинформационных данных. Для этого через меню «Слой / Сохранить как» выбрать соответствующий тип файлов и указать путь сохранения экспортируемых данных. В видео уроке представлен вариант сохранения в обменный формат данных MIF ГИС Mapinfo.
Кадастровая карта в QGIS
Вопрос формирования кадастровой карты в бесплатной геоинформационной системе QGIS на основе данных Единого государственного реестра недвижимости является той еще задачей, имеющей свои «подводные камни». В качестве источников кадастровых сведений, используемых в QGIS могут выступать:
Подключение геопортала ПКК
Подключение Публичной кадастровой карты Росреестра в открытом проекте QGIS производится через меню «Слой / Менеджер источников» во вкладке «ArcGIS Map Service» через кнопку «Создать» формируем новое подключение геопортала, где задаем имя подключаемого сервиса и указываем адрес геопортала. В нашем случае крайней рабочей версией адреса подключения Публичной кадастровой карты в QGIS и ArcGIS, являлся следующий путь:
Далее сохраняем данный источник, после чего нажимаем на кнопку «Подключиться». В случае верного указания пути появятся доступные слои геопортала, выбрав необходимые из них для отображения, нажимаем на кнопку «Добавить».
На данный момент подключение геопортала ПКК Росреестра отключено на стороне её разработчиков, то есть данную операцию выполнить пока не возможно. Надеемся на исправление ситуации со стороны Росреестра.
Подключение через сторонний сервис
Для подключения Публичной кадастровой карты возможно использование стороннего прокси сервера. Для этого необходимо просто добавьте два новых слоя в разделе XYZ Tiles:
Или смотрите видео по подключению ПКК через сторонний прокси-сервис.
Обновленное видео по версии QGIS 3.16
Загрузка растра ПКК
Растры с параметрами привязки в QIS удобно подключить в формате ECW, с другими форматами и файлами привязки как то туго, необходимо предварительно конвертировать в удобоваримое для QGIS. Формировать растровую подложку в виде Публичной кадастровой карты можно через программу SAS.Планет.
Для добавления растра в открытом проекте через меню «Слой / Менеджер источников» во вкладке «Растр» подключаем соответствующий файл или группу файлов в формате ECW в строке «Источник». Далее всплывшем окне «Открыть GDAL-Совместимый Набор Растровых данных» находим каталог расположения файлов и выбираем необходимые для подключения через нажатие кнопки «Ctrl» на клавиатуре и щелчка мыши. После выделения необходимых файлов нажимаем на кнопку «Открыть» и длаее кнопку «Добавить».
Если растры имеют иную проекцию, отличную от текущей в проекте, то система координат преобразуется к проекции растра.
Формирование карты через обменные форматы
В качестве формирования векторной кадастровой карты могут выступать xml файлы кадастровых планов территорий Росреестра. Но рабочих вариантов подключения КПТ в QGIS на момент написания статьи нет. Для возможности использования данных кадастровых планов территории приходится использовать обменные форматы данных:
В QGIS подключение широко используемых обменных форматов от ArcGis (shp) и MapInfo (mif/mid) не составляет каких то трудностей, как обычный векторный слой. Для выполнения данной операции необходимо в открытом проекте через меню «Слой / Менеджер источников» во вкладке «Вектор» подключить соответствующий файл или группу файлов векторного обменного формата в строке «Источник». В сплывшем окне «Открыть OGR-Совместимый Векторный набор данных» находим каталог расположения файлов и выбираем необходимые для подключения через нажатие кнопки «Ctrl» на клавиатуре и щелчка мыши.
Следует учесть, что при подключении векторных слоев в QGIS необходимо верно указать (выбрать из списка) исходную проекцию данных для каждого из подключаемых файлов.
КПТ в форматах shp, mif/mid и dxf
Можно задаться вопросом «Как получить из xml файла кадастрового плана территории карту в векторным формате для какой либо ГИС?». Для этого я использую ГИС Панорама в демо-режиме, которая позволяет загрузить xml-файл КПТ во внутренний формат SIT (SITX) ГИС Панорама. После чего, производится экспорт в SHP или MIF/MID или DXF форматы.
Кроме этого имеются сторонние онлайн агрегаторы по преобразованию из XML файла в вышеуказанные форматы, но тем самым вы дарите им свои xml-ки. Так что пока приводит данные ресурсы в этой статье не буду.
Подключение местных систем координат
В зависимости от версии QGIS подключение параметров местной системы координат (МСК) производится через следующие форматы:
Добавление местных систем координат в QGIS производится через меню «Установки / Пользовательские проекции…». Добавляем пользовательскую систему координат через нажатие на кнопку «+», затем прописываем название проекции в каталоге по строке «Имя». Далее выбираем необходимый формат описания проекции WKT или PROJ4.
В версии QGIS 3.14 прописывание в формате PROJ4 приведет его к преобразованию в WKT формат проекции.
Прописываем параметры проекции в зависимости от выбранного формата и проверяем его на правильность оформления через кнопку «Validate».
Для общего примера возьмем универсальные параметры местных систем координат для MapInfo. Ниже приведен пример строки проекции МСК-12 зоны 1 в формате для прописывания в файле проекций MapInfo:
МСК в формате PROJ4
На основе примера строки проекций для MapInfo в QGIS эта строка будет выглядеть следующим образом (смотрите внимательно некоторые параметры меняются знаки с «-» на «+»):
Данный пример строки не валиден (не может быть применен) для версии QGIS 3.14 и выше, так как исключен переход к «to wgs84».
МСК в формате WKT
Вот честно не могу сказать с какой версии произошел переход от proj4 к wkt по прописыванию параметров пользовательских проекций. Но тенденция к переходу к описанию проекций или систем координат через wkt-формат прослеживалась давно и рекомендовалась разработчиками данной программы. Покажем пример формирования такого файла в версии QGIS 3.14.

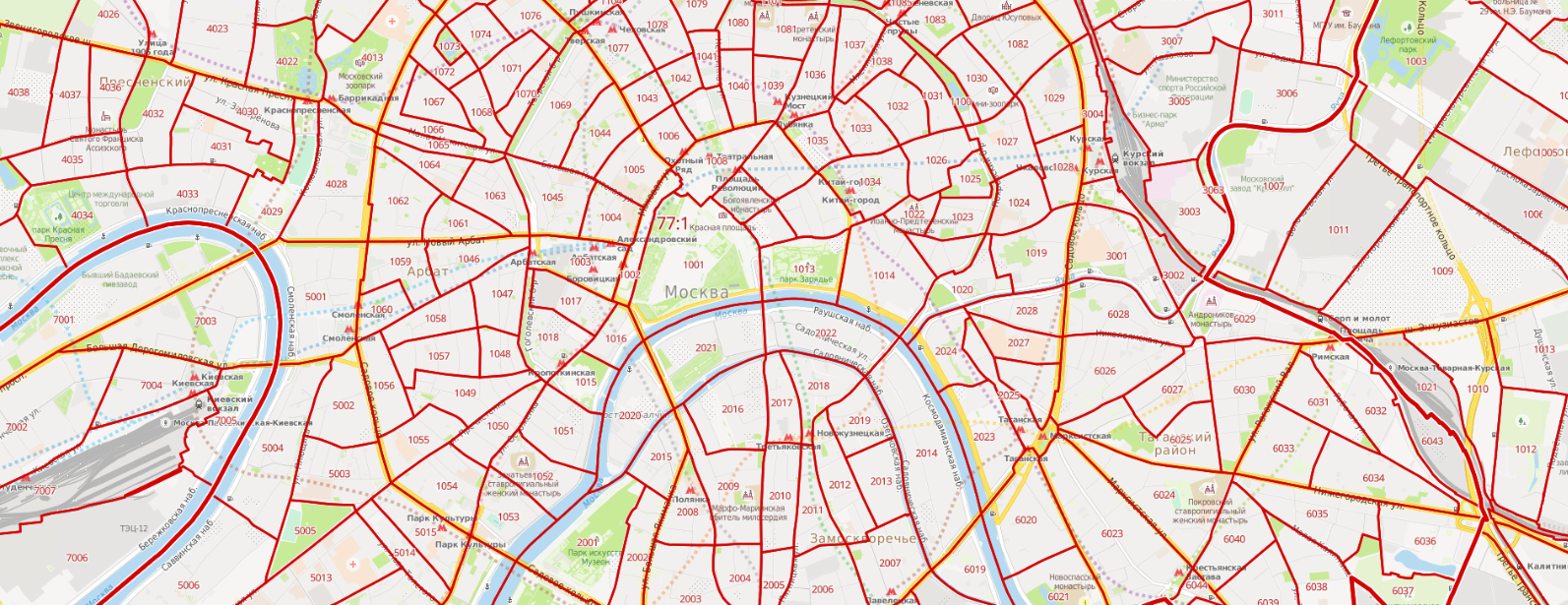

Кадастровое деление территории
В новой версии публичной кадастровой карты была преобразована отдача границ кадастрового деления в виде векторных тайлов, что позволило получать эти границы в векторном формате. Как это делается представлено в следующем видео, где показывается 2-а варианта получения границ кадастрового деления по необходимой территории:
Путь для подключения векторных тайлов кадастрового деления:
