Устройство замков капота и крышки багажника автомобиля ЗАЗ-968М «Запорожец»
Устройство замков капота и крышки багажника автомобиля ЗАЗ-968М «Запорожец»: 1 – Гайка; 2 – Пружина; 3 – Чашка; 4 – Штырь; 5 – Уплотнитель; 6 – Направляющая планка; 7 – Пружина; 8 – Ведомая защелка; 9 – Ведущая защелка; 10 – Тяга; 11 – Фланец; 12 – Ручка; 13 – Предохранительный крючок; 14 – Планка.
Для предохранения полного открывания крышки при движении предусмотрен дополнительный крючок 13, который отводится при нажиме на него пальцами руки. Привод замка осуществляется ручкой 12, навернутой на наконечник тяги 10, перемещаемой во фланце 11. В эксплуатации необходимо следить за тем, чтобы при оттягивании ручки привода крышка сразу же приподнималась, а ручка возвращалась в исходное положение под действием пружины 7. Для безотказной работы замок и привод должны быть тщательно смазаны. Конструкция замка капота моторного отсека аналогична рассмотренной и отличается только расположением защелок и планкой 14 привода, установленной на заднем торце проема левой двери, а также отсутствием предохранительного крючка. В поднятом положении крышка и капот удерживаются упорами.
Замок капота и крышки багажника в закрытом состоянии в автомобиле ЗАЗ-968М «Запорожец».
Замок капота и крышки багажника в открытом состоянии в автомобиле ЗАЗ-968М «Запорожец».

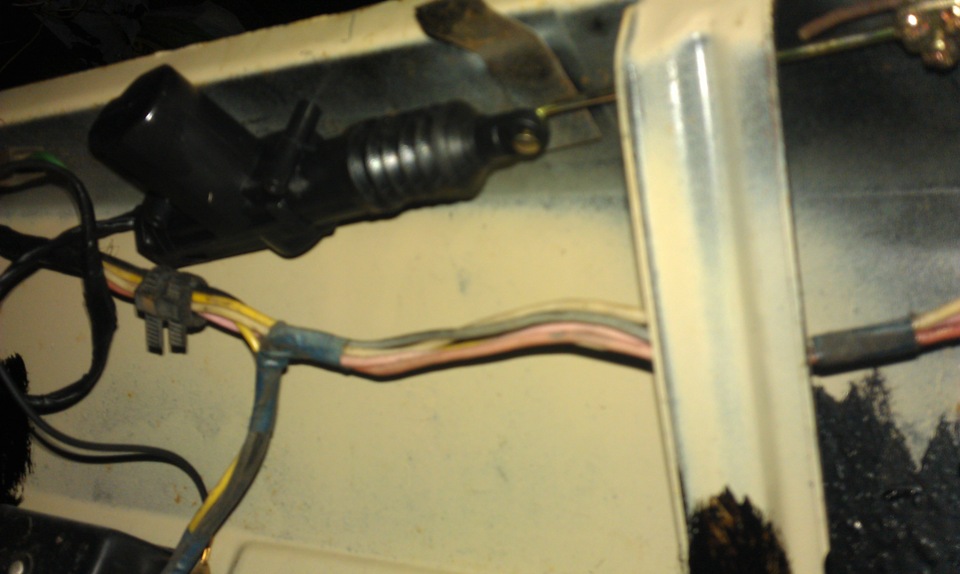

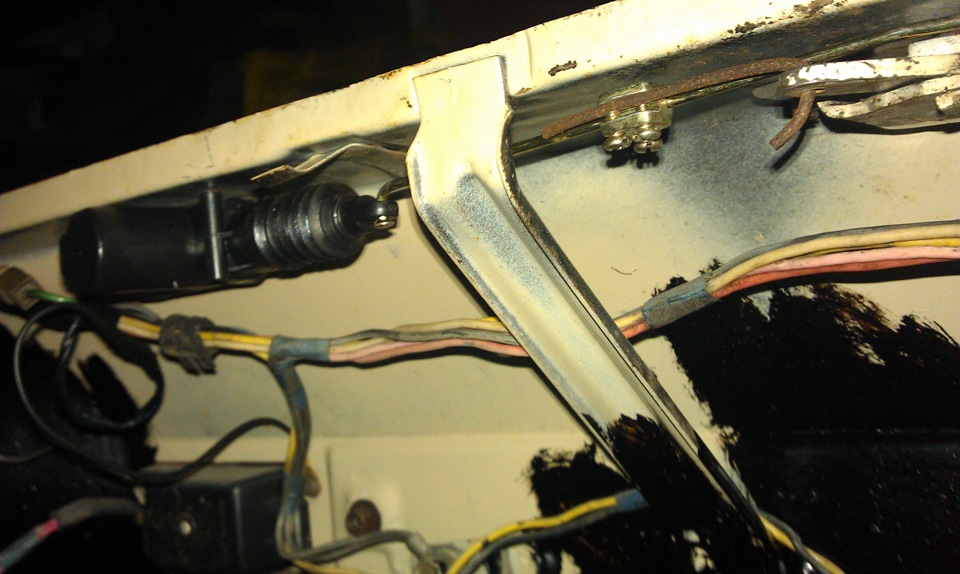

Электропривод замка багажника ЗАЗ 968 М
Заводская шморгалка с ручкой сломалась, решил попробовать по другому. Поставил кнопку из салона. Результат ниже. Главное очень точно отрегулировать замок. Схема подключения расчитана на контрольную лампу при открытом багажнике.
Метки: тюнинг
Комментарии 13
оо у меня тоже стоит электрозамок на багажник)
Штука хорошая, но если она нае…, как открывать?
Еще с завода продуманно аварийное открытие замка багажника — это тот маленький лючок в полу в багажнике возле морды, который должен быть посажен на шовный герметик, а его все заваривают. Еще он используется если надо убрать воду или помыть багажное отделение.
А, ну да. Я даже как-то и не задуывался, зачем он нужен…
Учите матчасть Сэр)))) Шучу, шучу. не обижайся)))
Не, ну у меня ваще 66-й, а там карман под запаску и такого лючка нету. Просто я его мельком видел, и запомнил. Так что мне простительно…
Есть лючок, просто он другой формы — под запаскои в днище, а если его у тебя нет, то скорей всего его просто заварили или тебе попался один из тех зазиков в которые завод «внес изменения по своему усмотрению для улучшения конструкции» Вот на 968м почти на всех есть крепления для задних ремней безопасности. об этом мало кто знает.
тут хоть бы передние ремни купить))
А ты хочеш стандартные или с катушкой иннерционной?
Есть лючок, просто он другой формы — под запаскои в днище, а если его у тебя нет, то скорей всего его просто заварили или тебе попался один из тех зазиков в которые завод «внес изменения по своему усмотрению для улучшения конструкции» Вот на 968м почти на всех есть крепления для задних ремней безопасности. об этом мало кто знает.
Точно нету, или может быть он очень аккуратно заварен хорошо подогнанной заплаткой. Там только отверстие с резиновой пробкой.
