Как открутить датчик давления масла

Как поменять автомобильный датчик давления масла

Смазывание двигателя автомобиля — процесс достаточно сложный, и требует целого ряда технических решений. В картере располагается масляный насос, и сложная система каналов, по которым смазка доставляется в каждый узел повышенного трения. Простого «купания» движущихся частей в масляной ванне недостаточно, а для движения смазки по каналам требуется поддерживать давление.

За параметрами давления необходим аппаратный контроль, соответственно требуются специальные датчики. В ранних (и некоторых современных) силовых установках применялись два подобных устройства:

В современных моторах эти две функции объединены в одном устройстве: датчик давления масла измеряет параметры, и при необходимости генерирует аварийный сигнал.

Что произойдет, если сенсор выйдет из строя

Водитель, а в некоторых продвинутых моделях автомобилей, управляющая электроника, не получит информацию о критически низком уровне масла или его давления. Например, смазка вытекла через повреждение картера, прокладку, или просто «вылетело» в выхлопную трубу в результате угара. Может выйти из строя маслонасос, или каналы забиты отложениями. Не получая достаточной смазки, трущиеся детали перегреются, возникнут задиры, и ДВС попросту заклинит.

Поэтому за датчиком необходим постоянный контроль, как минимум, во время проведения регламентного обслуживания.

Что делать при срабатывании аварийной сигнализации давления масла

Собственно, какие действия предпринять: заменить неисправный датчик давления масла, или искать причину в двигателе (масляном насосе)?

Информация: вне зависимости от наличия стрелочного прибора на панели автомобиля, контрольная лампа давления масла должна загореться при старте двигателя, и погаснуть через некоторое время.

По косвенным признакам можно определить потенциальный объем работ:

Если вы определили, что неисправен именно сенсор, его необходимо менять. Конструкция прибора несложная: мембрана, замыкающая контакт сигнала, либо шток, соединенный с более точным измерителем резистивного типа.

Однако корпус датчика достаточно прочный, он должен обеспечить герметичность при давлении более 3 бар. Даже если вы сможете развальцевать его, извлечь содержимое, и отремонтировать, для качественной обратной сборки потребуется специальное заводское оборудование. Склеить или заварить корпус не получится. Поэтому неисправная деталь подлежит замене.

Как поменять автомобильный датчик давления масла

Для начала, его надо найти. Собственно, расположение надо знать и для проверки давления с помощью манометра: другого отверстия не предусмотрено, сливная пробка для этого не предназначена.

Важно! Это распространенная ошибка среди неопытных домашних автомехаников. Давление в картере двигателя, и давление смазки на выходе из масляного насоса — это две большие разницы. Манометр не подключают в отверстие слива отработки.

Поскольку параметры давления снимаются с насоса, сенсор располагается в районе крепления масляного фильтра. Это правило действует для любых автомобилей, за редким исключением. В некоторых моделях фильтр вынесен на шлангах (трубках) в сторону от картера ДВС. В этом случае датчик следует искать в районе соединения шлангов с корпусом маслонасоса.

Типичное расположение датчика давления на картере мотора:

Рядом на иллюстрации снятый ответный разъем с защитным колпачком.

Менять, или не менять

Для начала попробуем найти поломки, не связанные непосредственно с внутренностями датчика. Обнаружив место его расположения, снимаем разъем, обследуем провод и состояние контактов. Провод можно прозвонить до места подключения к следующему разъему (панель приборов или ЭБУ, как указано в электросхеме вашего автомобиля). На контактах не должно быть коррозии и налета окислов.

Затем осматриваем сам датчик. Аналогично: чистый, блестящий контакт. Вокруг гайки не должно быть явных потеков масла.

Собственно, как заменить, не пролив масло

Разумеется, моторное масло необходимо слить через штатную пробку. Других вариантов нет: иначе вы просто испачкаете все пространство вокруг машины, и все равно придется менять смазку.

Важно! Не следует собирать старую смазку, и заливать ее снова. Призрачная экономия может вылиться в засорение маслопроводов.

Видео по теме

Источник

Как не надо закручивать датчик давления масла.

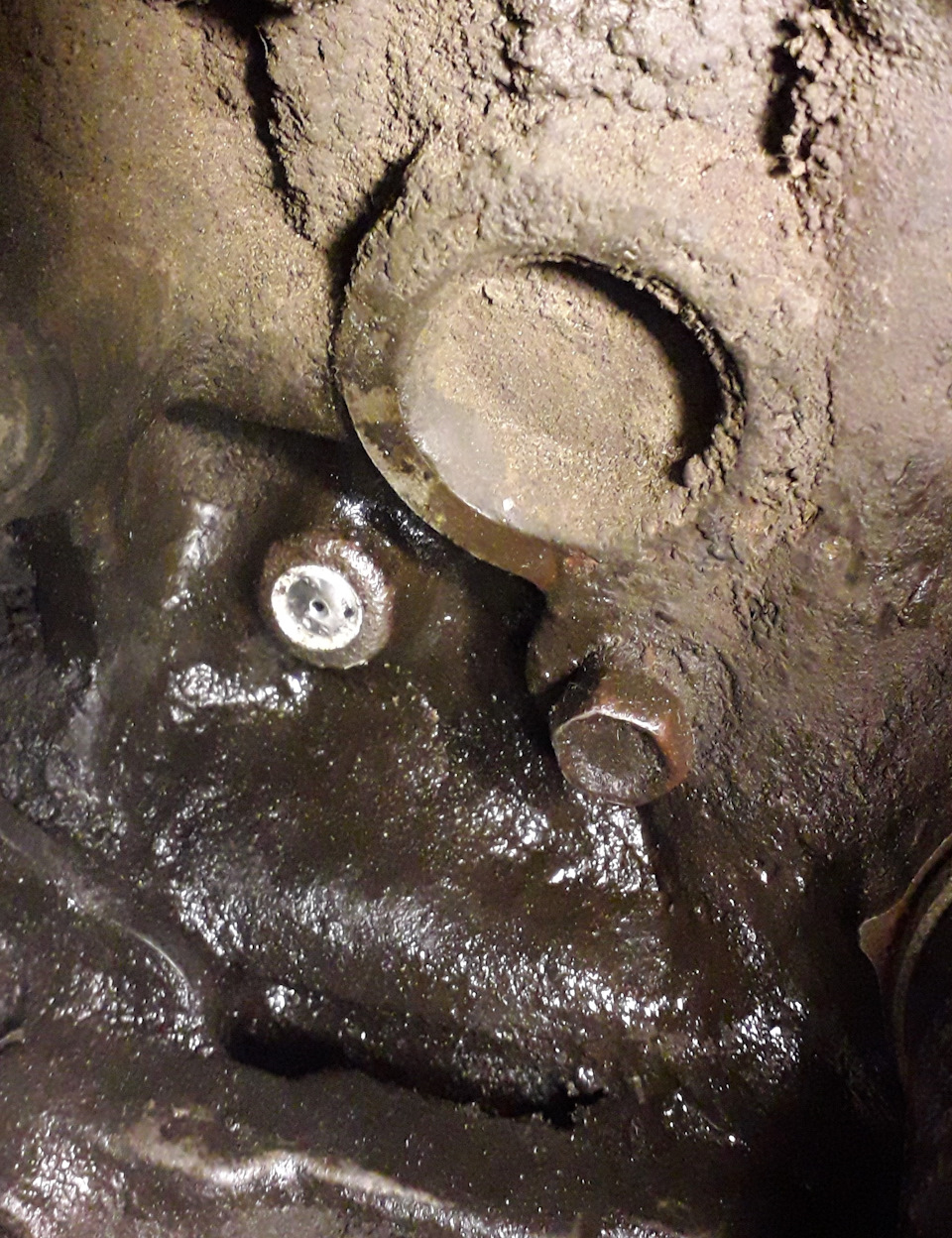

Заехал не надолго в гараж и тут же заметил, что течёт сильно масло.По цвету понятно, что моторное. По моему только двигатель у меня оставался сухим. ATF с коробки и гидрача и так уже подтекал и антифриз порой тоже, а тут ещё и масло с ДВС, отлично! Начал смотреть откуда течёт масло, сначала бы вариант что где то из под герметика на стыке поддона с верхней его частью. Или что хуже верхней части поддона с блоком цилиндров.

Но когда завёл двигатель и дал ему поработать увидел, что масло течёт с датчика давления масла.Я даже обрадовался, всего-навсего открутить датчик и поставить новый! Но вот по факту уже две неделе авто стоит в гараже. Решил, что датчик надо купить оригинальный!

Для него подходит ключ на 24. Для старого же датчика, который надо было выкрутить, я так и не понял какой какой ключ в итоге подходит. На 24 на 25 маленький, на 27 большой. Других ключей у меня не оказалось и я открутил аккуратно разводным ключом. Откручивал со стороны масленого фильтра. Слил мало, выкрутил масляный фильтр, места много.
И вот осталось закрутить новый датчик. Прежде чем закручивать, я как мог почистил резьбу в самом блоке и попытался обезжирить. Датчик же на герметик надо закручивать! Если по книжке, соответственно надо и обезжирить. Наверное надо было закручивать как есть, а ещё можно было бы взять динамометрический ключ. И на холодную говорят лучше тоже не крутить. Начал закручивать, датчик пошёл с усилием, но шёл. Когда осталось 3-4 витка я решил, что крутить надо дальше. Старый же датчик был же закручен до конца, наверное. В этот момент произошло то о чём я думал.Датчик отломился!

Вариант с заклеиванием холодной сваркой не прошёл. Двигатель поработал пару минут, а затем сварка отлетела, и масло нормально так залило пол и части авто. Само отверстие маленькое (примерно 1мм), вкручивать туда метчик с левой резьбой, экстрактор или вбивать биту с наконечником torx наверное смысла нет. Надо рассверливать под больший диаметр, но тогда стружка может попасть в двигатель и тогда будет ещё хуже. Рассверлить и тут же слить масло? Попробовать шлицевой отвёрткой выбить по резьбе? Или может лучше приварить пруток?

Источник

Где находится датчик давления масла и как его поменять

Проверка электрического датчика давления масла

Проверка датчика мультиметром

Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:

Как понятно из схемы работы датчика, если цепь разомкнулась (фиксируется мультиметром), значит, датчик исправен. В противном случае – нет. В редких случаях вместо датчика проблему, почему горит лампочка масла, необходимо искать в неисправной (перебитой или с поврежденной изоляцией) проводке.

Также работоспособность датчика давления масла можно проверить и другим методом. Так, нужно снять питающий провод с датчика и замкнуть его на «массу». Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. В противном случае датчик неисправен.

Проверка двух датчиков

На некоторых современных машинах устанавливают два однотипных («новых») датчика давления. Первый рассчитан на значение абсолютного давления в диапазоне около 0,15…0,45 атмосфер, и предназначен для размыкания контрольной лампы после запуска двигателем. Его проверка аналогична, и соответствует описанной выше процедуре. То есть, подключение такое же. Его цепь должна размыкаться при нагнетании в нем давления в указанном диапазоне.

Второй датчик предназначен для контроля давления масла на работающем двигателе. Он по типу аналогичен первому, но его отличие заключается в том, чтобы контролировать верхнюю границу масла (дабы не допустить его возрастания до критического значения). Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей. Однако в большинстве случаев оно находится около 1,8 атмосферы. При достижении этого уровня давления или выше цепь контакта должна замыкаться, и соответственно, на приборной панели должна активироваться сигнальная лампа давления масла в системе двигателя.

Проверка датчика давления с помощью лампочки

Для проверки электрического (нового) датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания (аккумулятора) и компрессора (желательно с манометром). Алгоритм проверки следующий:

Вместо компрессора вполне можно обойтись обычным автомобильным и даже велосипедным насосом, которые без проблем выдадут необходимые полатмосферы давления воздуха.

Влияние давления на ДВС

Без смазочного материала работа мотора невозможна. Оно выполняет целый ряд функций:

Его правильное использование продлевает ресурс работы автомобиля на тысячи километров. Но масло должно двигаться, охлаждая и смазывая детали, а не просто быть налитым в поддон. При помощи соответствующего насоса под напором оно подается к поршням, на распределительный вал и к другим деталям, испытывающим высокую динамическую и тепловую нагрузку. И от давления, под которым жидкость идет по системе, зависит состояние и работа вашего автомобиля.

К печальным последствиям может привести как недостаточное, так избыточно высокое значение этой характеристики. Высокое давление ведет к:

Низкое значение параметра может говорить о масляном голодании мотора и привести к быстрому разрушению коленчатого вала и других деталей.

Эти проблемы могут возникнуть из-за неправильного подбора смазочной жидкости или ее низкого качества. Чтобы их избежать, используйте только качественные средства такие как продукция марки HESSOL, и при его покупке проконсультируйтесь у специалистов, которые помогут найти вариант максимально подходящий для применения именно в вашей машине.

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

На сегодняшний день автомобильные ДДМ могут быть двух видов:

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Проверка давления

Самым простым и удобным способом такой диагностики является использование встроенного датчика. Эти приборы для проверки давления в двигателе бывают следующих видов:

Наиболее распространены аварийные устройства. Большинство производителей предпочитают устанавливать на приборную панель именно такой компактный вариант сигнализатора в виде всем известной «горящей масленки». Он функционирует в режиме «есть/нет» и показывает водителю, что давление масла в двигателе полностью пропало. Это устройство отслеживает критическое падение уровня смазки и позволяет избежать только самых серьезных последствий. Таких, как поломка в течении следующих нескольких часов или дней из-за недостатка смазочной жидкости.

Действие такого индикатора основано на мембранном механизме. После включения зажигания, но при неработающем двигателе и масляном насосе контакты прибора замкнуты, и «масленка» светится. После запуска мотора давление возрастает, из-за чего диафрагма выгибается и давит на толкатель. Который размыкает цепь и отключает индикацию. Если же давление снова падает, мембрана возвращается в свое исходное состояние, и контакты замыкаются, что приводит к появлению светового сигнала.

Дополнительные датчики контроля масла – более сложные устройства, показывающие на специальном циферблате точное значение характеристики. Они позволяют контролировать работу системы смазки, что дает возможность увеличить ресурс работы мотора.

Такие индикаторы бывают:

Работа дополнительных устройств контроля также основывается на мембранах. В этом случае диафрагма, деформирующаяся под действием давления масла, толкает ползунок. Он сдвигается по резистору с нихромовой обмоткой, благодаря чему меняется сопротивление цепи. В зависимости от этого изменения, стрелочный указатель на приборе демонстрирует в соответствующие значения параметра.

Некоторые производители ставят на приборной панели оба индикатора, что позволяет контролировать необходимые характеристики даже в случае поломки одного из них.

Важные нюансы

Снимая пластиковый колпачок с масляного датчика, следует проявлять крайнюю осторожность.Колпачок на масляном датчике ДЭУ выполнен из очень хрупкого пластикаЭта деталь удерживается двумя очень хрупкими пластиковыми защёлками, которые легко ломаются, особенно на морозе. Незначительный с виду колпачок может стать для водителя источником настоящей головной боли, так как найти его в продаже практически невозможно

Эта деталь не продаётся по отдельности. И покупать её придётся только вместе с новой запчастью (и то при условии, что покупаемый образец будет укомплектован собственной проводкой и колпачком, что бывает далеко не всегда);

выкручивая датчик из гнезда масляной магистрали, нельзя забывать о медном уплотнительном кольце, которое находится под этим устройством. Если снимать устройство без должной осторожности, уплотнительное кольцо падает и проваливается прямо в картер двигателя. И для его извлечения картер придётся полностью демонтировать;Медное уплотнительное кольцо легко падает с масляного датчика автомобиля ДЭУ в картер двигателя
снимая датчик, следует помнить о том, что в магистрали за ним может быть масло, причём эта смазка может оказаться под давлением. Это значит, что некоторое количество масла неизбежно вытечет. Следовательно, после проведения замены водитель должен проверить уровень смазки в моторе. Делается это специальным щупом. И если уровень окажется слишком низким, следует долить масла в магистраль до требуемой нормы;
для того, чтобы льющееся из двигателя масло не попало на пол гаража, под отверстие датчика следует поставить какую-нибудь ёмкость. Для этой цели идеально подойдёт небольшой таз;Моторное масло при замене датчика лучше сливать в небольшую ёмкость
откручивать датчик в автомобилях семейства ДЭУ лучше всего не рожковым, а именно накидным ключом, таким, который изображён на фото выше. Расположение таково, что выкрутить его рожковым ключом практически невозможно: для этого ключа там очень мало места (одним движением рожкового ключа датчик можно повернуть только на треть оборота, так что повторно надеть такой ключ на него просто не получится);
иногда деталь не удаётся выкрутить даже удобным накидным ключом из-за того, что она буквально прикипает к гнезду маслопровода. Прилагать дополнительные усилия в такой ситуации категорически не рекомендуется: хрупкое устройство просто сломается «под корень». Часть с резьбой останется в магистральном гнезде. И будет практически невозможно извлечь из магистрали этот обломок, не повредив резьбу на гнезде. Решение простое: обильно полить приварившуюся деталь составом WD40 и подождать 15 минут.

Заменить датчик на машине из семейства ДЭУ под силу даже автолюбителю-новичку, который хотя бы раз в жизни держал в руках гаечный ключ. Всё, что для этого требуется — 20 минут свободного времени и немного терпения.

Копирайтер с пятилетним стажем.

Причины сработки датчика

Показания этих устройств нельзя игнорировать. Работающий мотор при отсутствии давления в масляной системе может попросту заклинить. В лучшем случае это приведет к дорогостоящему ремонту. Но если такое произойдет во время движения, дело скорее всего кончится аварией и другими неприятными последствиями.

Включение сигнализатора может произойти по целому ряду причин:

Низкий уровень смазочной жидкости в двигателе. Его достаточно легко проверить при помощи щупа. Такая проблема возникает при наличии утечек или из-за естественного снижения уровня, связанного с повышенным расходом автомасла на угар.
Разжижение автожидкости. В этом случае падение давления возникает постепенно. Чаще всего это происходит из-за попадания топлива в смазочное средство.
Неисправность устройства индикации. Как и любой другой механизм, такие приборы могут выйти из строя

Поэтому важно не только следить за давлением системе, но и уметь проверять работоспособность и исправность масляных датчиков.
Использование дешевых фильтров. Обычно производители автомобиля рекомендуют конкретные модели, наиболее подходящие для машины

Дешевые решения могут не удерживать в себе смазку после выключения мотора. Если средство полностью стекает в поддон, есть возможность, что при запуске наступит «масляное голодание», что приводит к поломке дорогостоящих деталей или даже необходимости капитального ремонта.
Забитые фильтры и магистрали. Такая проблема может возникать из-за попадания в систему мусора или при использовании некачественных моторных масел.
Неисправность соответствующего насоса. Она возникает внезапно или становится следствием недосмотра во время ремонта.

Как видите, есть немало причин для срабатывания индикации. Многие из них серьезные. Например, «масляное голодание» из-за насоса или фильтров или некачественного масла ведет к увеличению износа деталей, поломке распределительного и коленчатого вала, поршней. В последней стадии нехватки смазки иногда возникает необходимость в замене всего двигателя. Но возможно неисправность практически незначительна – сломан только датчик

Поэтому важно уметь проверять его работоспособность

Источник

63. Сорванная резьба в ГБЦ под аварийный датчик давления масла.

С давних времен, начались не понятные подтеки, в связи с которыми я поменял половину сальников и прокладок в ДВС, но проблема так и не была устранена.

Вчера после очередных покатушек, заметил что не горит лампочка аварийного давления масла на приборной панели, ну и первые мысли что перегорела лампочка. Но я решил заглянуть под капот, заглянул увидел оборванный провод на этом датчике, отчего был удивлен оО.

Ну да ладно, поставив новый провод и запустив машину, я увидел что подтекает опять маслицо.
После небольших манипуляций я увидел что масло пузырится аж из под коллектора выпускного, ну тут я реально уже ахнул 🙂 И даже записал видос.

Окей подумал я. И пересмотрев видео, заметил что на стенке ГБЦ виден подтек, с датчика давления масла, и реально запустив еще раз дрыгатель, я увидел как масло прям наливается из под датчика давления…

Недолго думая, я выкрутил датчик, т.к. держался он там в последний раз не очень хорошо.
Но вместе с ним выкрутилась и резьба из гбц =\ Таким образом остался я без резьбы в гбц… 🙁
====================================================================================

После всего увиденного, меня чуть не хватил шок, чтожеделатьомг я решил что нужно как то восстанавливать резьбу в ГБЦ. Начал курить форумы и понял что не я один такой. Много у кого на этих бошках слизывает резьбу под этим датчиком. Тем же вечером перелопатив тонны информации, я понял, что нужно явно делать футорку (переходник) под больший диаметр, растачивать канал и нарезать резьбу… но вот беда… на неснятой ГБЦ это практически анрил… т.к. стружка может попасть в масло канал.

Тут же я нашел интересную информацию.
«Глубина отверстия 4 см, до масляного канала 3см, резьба нарезана на 1.5 см, датчик закручивается на 1см. Можно прорезать резьбу поглуже и получить 2 см живой резьбы.»
Выйдя на улицу дабы убедится в этом, я увидел немного другую картину…

Ни каких 3см о которых шла речь я не увидел… там не более 1,5 см резьбы, ну ладно 1см резьбы у нас слизался… осталось только 0,5 см живой резьбы… 🙁

Тут я понял что дела очень плохи, и без расточки не обойтись, НО все на том же замечательном сайте драйв2, мне ребята подсказали, что можно купить метчик на 16 и он идеально подойдет в мою ушатанную дырдочку, и якобы растачивать не придется…

Окей сказал я и погнал быстрее вытачивать футорку у токаря, М16х1,5 переходящий под датчик в М14х1,5.
