Как крепить тиски к верстаку
Как установить тиски
Приветствую читателей блога “Наш стильный Дом”!
Тиски – инструмент, с помощью которого можно закрепить необходимую деталь перед ее обработкой. Используется как на производстве, так и в гараже – домашним мастером. Для эффективной и безопасной работы нужно знать, как правильно установить тиски на верстаке. Широкое применение тиски имеют в промышленности, а также могут использоваться в ювелирном деле – для зажима мелких деталей.
Как правильно установить тиски на верстаке
Тиски (http://instrumentdp.com/tiski) ) работают вместе с верстаком. Для начала их необходимо надежно закрепить к верстаку. Они должны быть плотно зафиксированы, не шевелиться и не отходить. Люфты – недопустимы.
Поверхность стола верстака желательно выбирать из металла чтобы при сварке не было задымления. Сам верстак нужно устанавливать не вплотную, а так чтобы было расстояние от стены, для того чтобы искры попадали на стену.
Ставить тиски нужно на угол стола для быстрого доступа. Это очень важно при обработке больших деталей.
Очень важным параметром является правильная установка высоты. Высота должна быть на уровне согнутой руки под прямым углом (смотрите на рисунок).
В таком случае вам не придётся наклоняться или работать в неудобном для вас положении.
Важно учитывать тот фактор, что инструмент может не переносить ударные нагрузки. Это относится к моделям, которые изготовлены из чугуна. Стальные же тиски, напротив, имеют прочную конструкцию и выдерживают большие нагрузки. Однако, в любом случае, и те, и другие могут сломаться.
Как выбрать инструмент
При выборе инструмента обратите внимание на следующие параметры:
Такие особенности: как закрытый и открытый винт, исполнение поворотного винта можно увидеть снизу инструмента.
Накладки губок должны быть без люфтов. Использовать инструмент со сломанными накладками – не рекомендуется. Поэтому при работе инструментом очень важно смотреть на целостность губок и крепление.
Для зажатия заготовки инструментом достаточно усилия руки. Не стоит надевать на рукоятку инструмента трубу чтобы увеличить рычаг, так как это может привести к поломке. Для моделей с открытым винтом смазку нужно делать пару раз в месяц, при закрытом винте – раз в год будет достаточно.
Ломаются ли тиски
Тиски могут сломаться только в случае неправильной их эксплуатации. Например, если вы будет зажимать большую метровую водопроводную трубу в тиски до 3 кг. или если вы захотите удлинить тиски трубой и будете тянуть, то скорее всего у тисков сломается подвижная часть.
****установка тисков JET В ГАРАЖ****

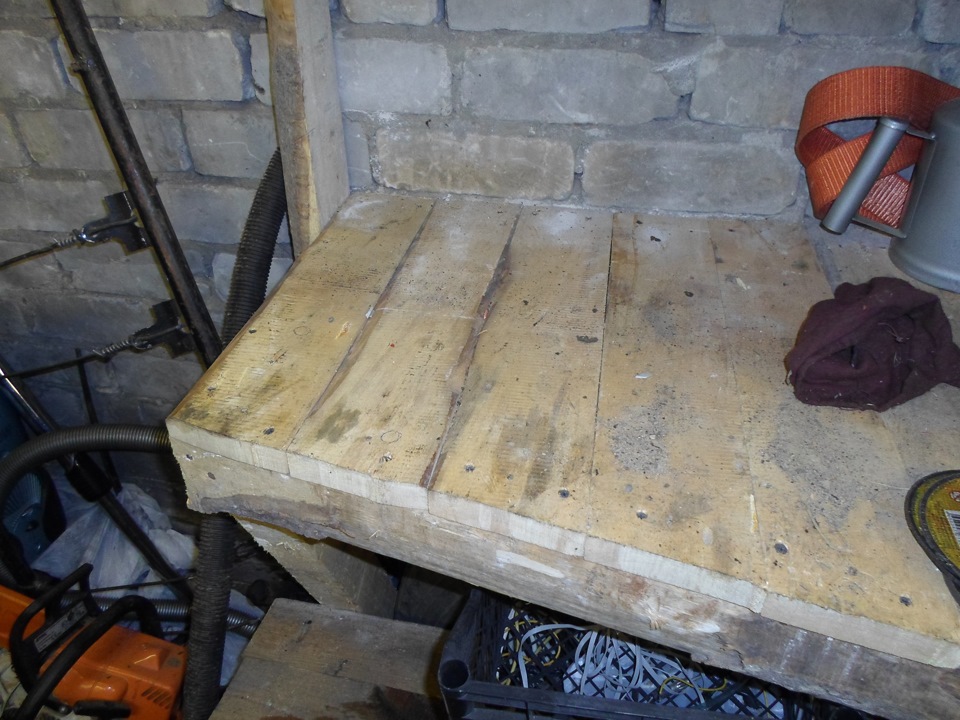

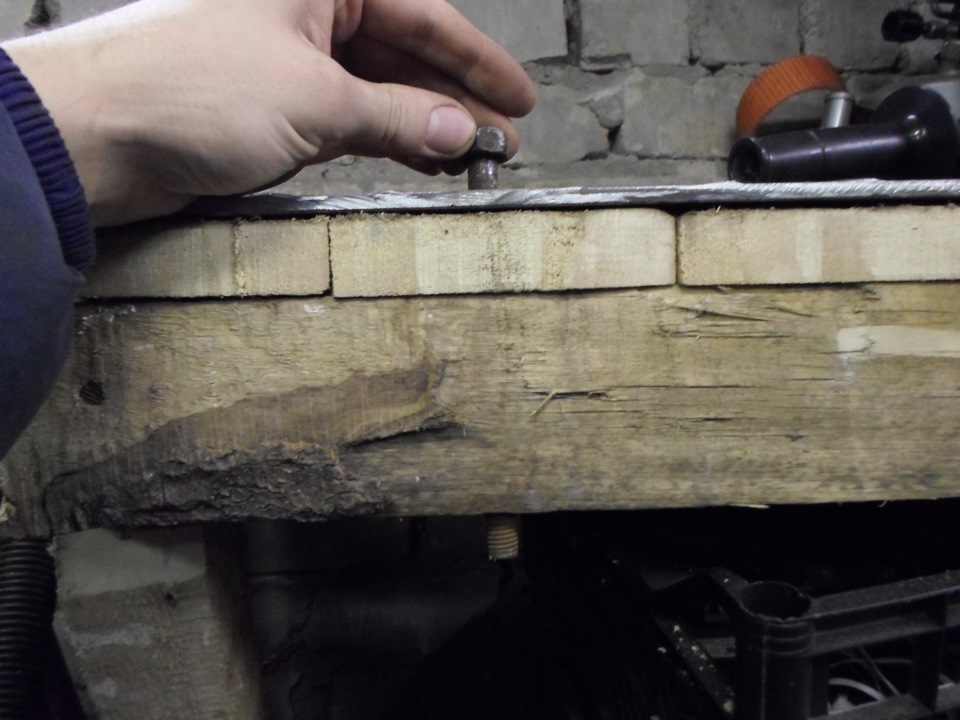

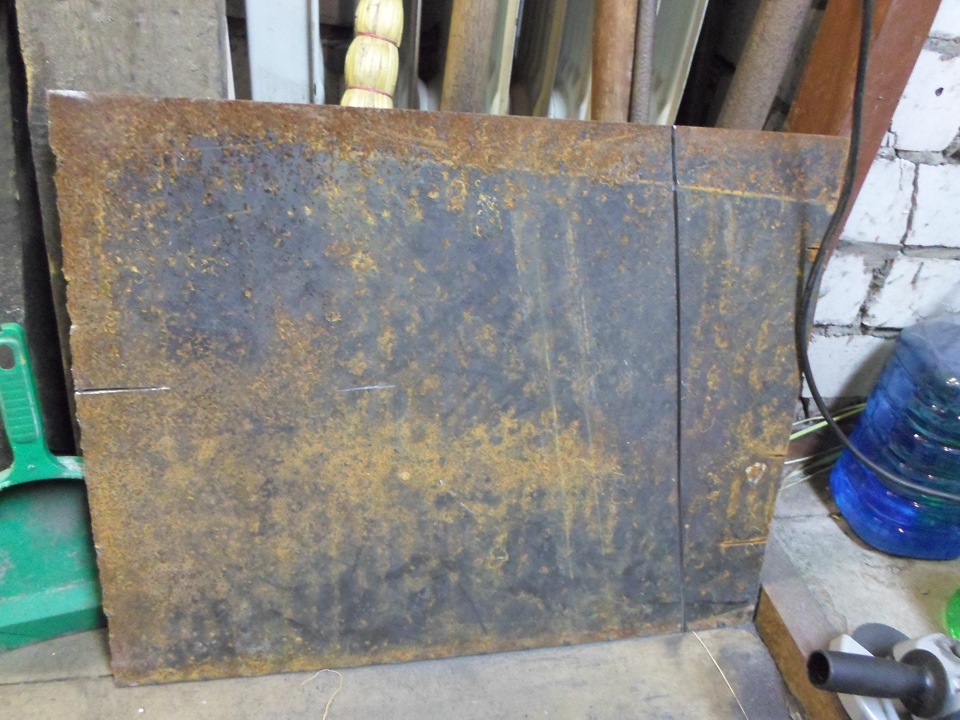

Продолжение темы тисков в гараж, вот у меня выходной пришел, выспался, и пошел в гараж устанавливать дельную веЩъ))пришел и думаю где взять болты и как их крепить к деревянному верстаку?!тогда вспомнил что у меня где то лежит стальной лист квадрат 70*70 6мм, отрыл его, и начал примерять его на верстак

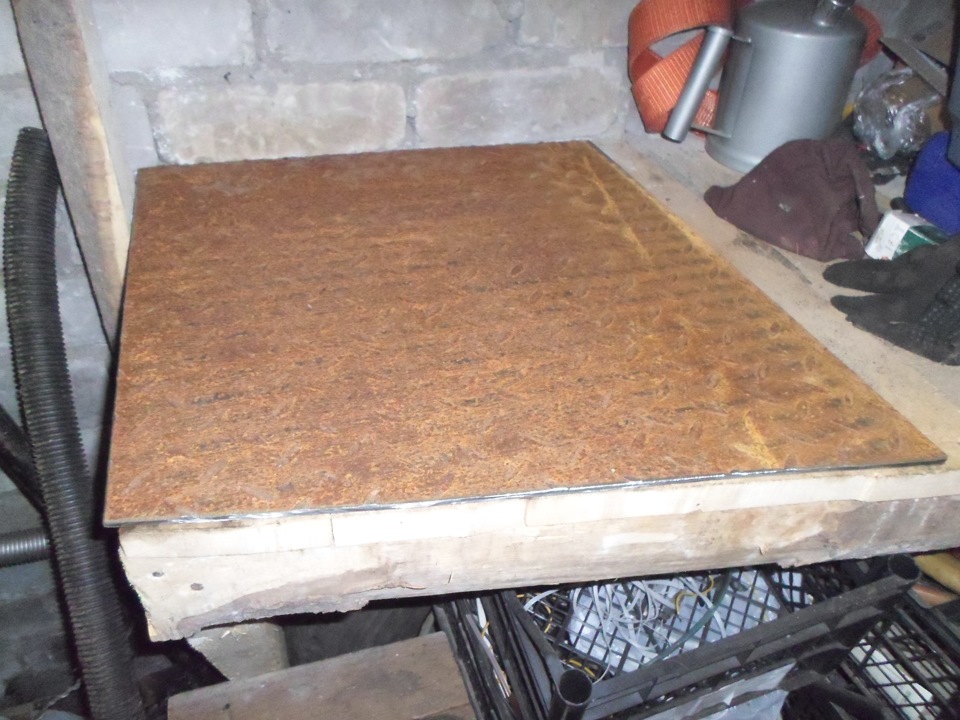

, отмерил и один раз отрезал)))закатал уголки.

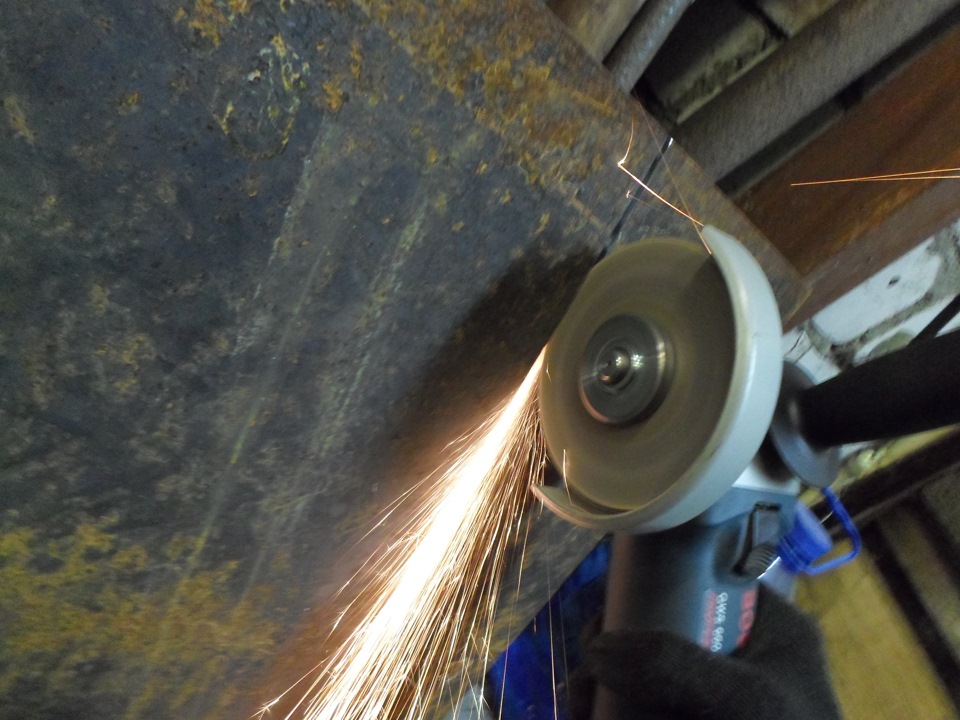

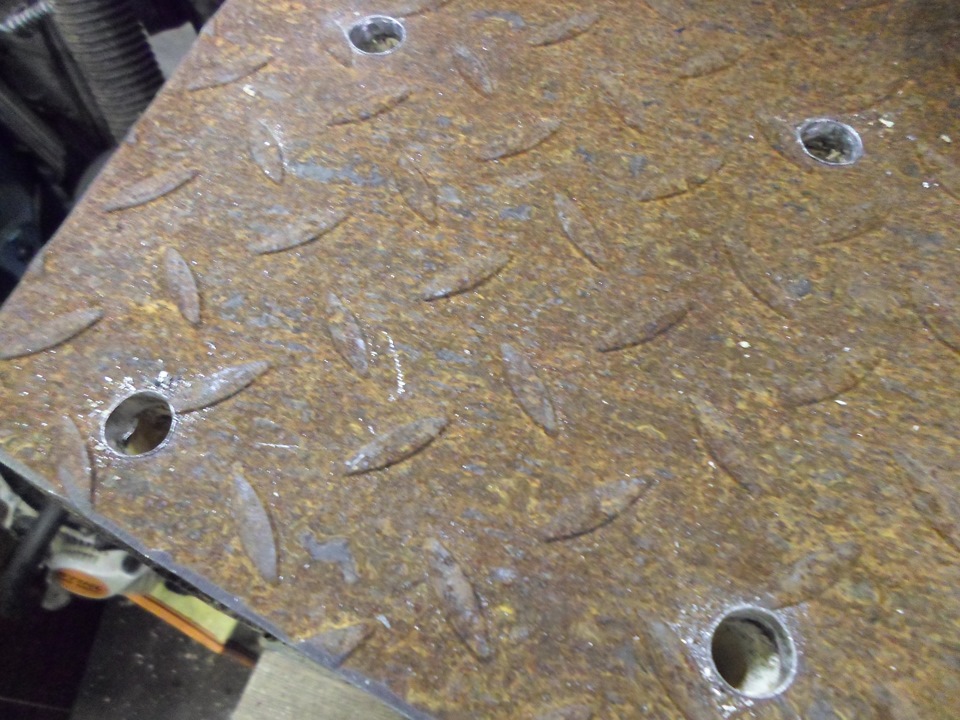

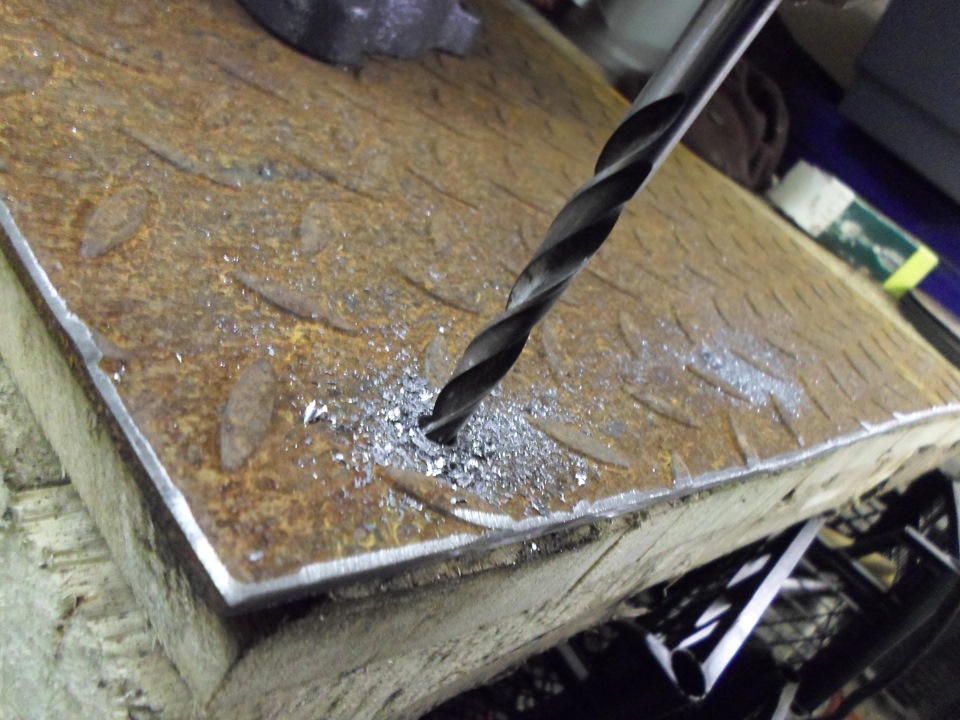

резал не так долго как вся трудность заключалась просверлить отверстия под болты крепления тисков, сверла тупые, короче сил моих хватило просверлить 4 отверстия остальные 3 я оставил как говориться на потом.

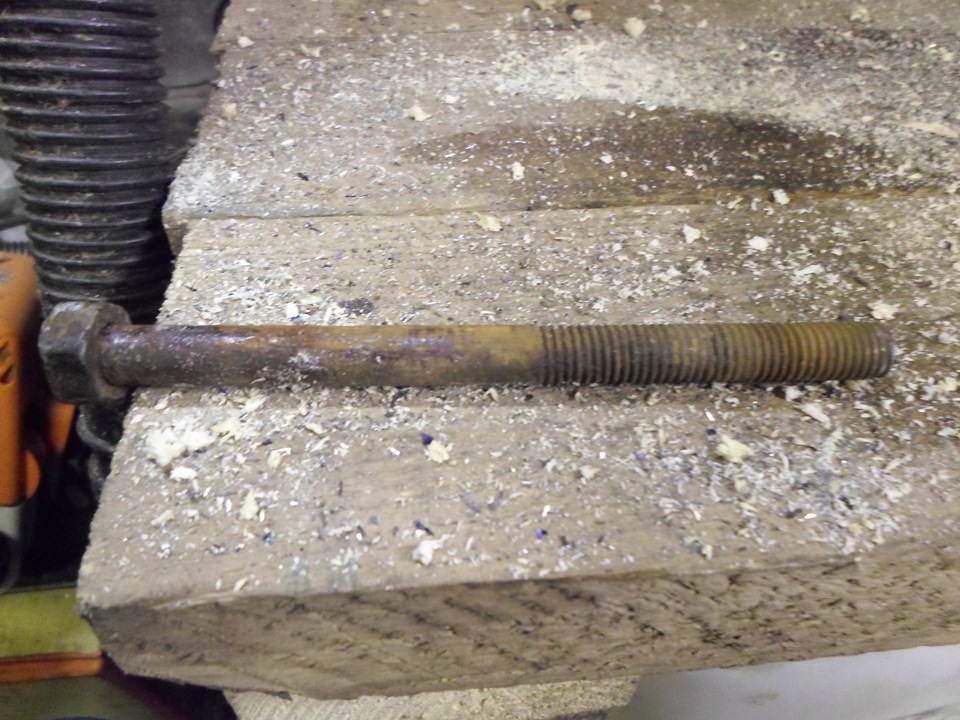

начал искать болты, как оказалось подошли только два которые длинные
их я оставил когда делал лифт кузова на прошлом уазе
короче два есть нужно еще поехал в свой магаз автозапчастей уаз и взял там вот такие болтики.
все поставил, протянул все на месте!ребята оцениваем говорим, комментируем, дополняем…
Нужен совет бывалых о месте для ТИСКОВ
Ребята, нужен совет!
Сварил верстак(еще не доделал конечно, не сезон)
Нужен совет, куда лучше установить тиски, думал поставить на угол(как на фото, отверстий еще не делал и не прикручивал, просто примерил). У отца сделано так и довольно удобно получается, можно и с «фасада» подойти работать, а можно и с «торца» верстака, но у него нет шкафа. А у меня этот шкаф мешается. Поэтому прошу совета, куда их лучше сместить, чтобы было удобно работать и они не мешались. Фото, опыт и тд. ПРИВЕТСТВУЮТСЯ!
п.с. фото на ладошку, но суть думаю понятна
Комментарии 73
можно подробно, как установлен точильный станок? спасибо
на 2 уголка к стене на анкера, но я буду переделывать так доступа к большому кругу в таком виде нет совсем
Оставить на месте, а шкаф убрать.
Если левша, то лучше переместить на левый угол стола, а если- правша, оставь, как есть на фото.
Еще совет. На фото плохо видно. Может быть и правильно все. Возьми что-то ровное и длинное и зажми в тисках. Оно должно быть вертикально. Это к вопросу расстояния тисков от края стола/верстака.
Так и ставь! Только шкаф убрать!)))
Шкафчик убрать бы и с торца поставить…
На углу так-то лучше всего, шкафик бы переставить, хотя он вроде особо и не мешает) Ведь, судя по мощам тисков — здоровенную деталь тудой особо не встромишь))
У самого так стоят, очень удобно)
один раз ударишь и отвалятся тиски вместе с куском стены. Тески только на верстаке должны быть
Снизу крышки верстака привари квадрат 50*50, а под тиски из 40*40 свари подставку крестом. Можешь несколько кусков 50*50 в разных местах приварить и тиски переставлять как удобно. Я так делал. Наждак тоже на квадрате, когда работаешь — ставишь чтобы было удобно в любом месте.
В принципе, нормально. В идеале, конечно, примерно метр свободного пространства справа и слева, но раз такой возможности нет, то вполне твой вариант нормальный. Они же крутятся вокруг вертикальной оси. Как хочешь, так и повернешь. Немного гемор, но куда деваться? Единственная проблема, что они у тебя не повернутся по часовой стрелке. Штанга передней губки(которая назад торчит над столом) упрется в шкафчик. Но с другой стороны, такая необходимость редко нужна. 90 процентов работы, ты сделаешь и на этом месте. Оставляй так, если нет другой возможности.
мне нравится так, другому так!экспериментируйте и будет Вам счастье!тут по моему дело индивидуальное!-лишь бы было удобно ВАМ!хоть наискосок, хоть вверх тормашками))) лишь бы Вам нравилось!
я вот так решил этот вопрос.www.drive2.ru/c/1679172/
хороший вариант) но только если как дополнительный, основной всё таки на верстак хочу)
я как раз наоборот, после многих лет работы на верстаке, перешел на эти. Поверь, намного удобнее. Уже больше года радуюсь.
у меня в первых задачах перебрать генератор — надо ротор зажать чтобы гайку открутить, мобильные тиски не подойдут(
ты не прав))). Очень устойчивая конструкция, а с учетом поворотных тисков, можно выставить в любую позу. Я своими 120 кг с помощью трубы кручу многое))) Но я не настаиваю… Пост назван «нужен совет бывалых.»
а как их к полу крепите? а то я керамогранитом все уложил, вот и думаю что начну крутить гайку и вся конструкция будет крутиться на относительно скользком полу
а вот тут тебе хуже. У меня пол простой бетонный и они ни чем не крепятся. Стоят за счет веса и треугольной основы. Тебе тогда плоские площадки на ноги и плотная резина. Или непосредственно, какие- нибудь подушки от грузовиков приварить к ногам.
я вот так решил этот вопрос.www.drive2.ru/c/1679172/
Прошел по ссылке — получил массу удовольствия. А сабельная пила действительно классная штука. С ее помощью и бензопилой поборол и разделал старую больную яблоню за час.
тогда не смогу инструмент со стены брать)))вот ниже предложили под тиски сделать вынос, если шкафу места не найдётся — буду думать как реализовать)
Как правильно установить тиски на верстаке?
Верстак в гараж своими руками: как правильно изготовить
Самодельный верстак в гараж – рабочий стол для выполнения многочисленных слесарных операций, электромеханических и монтажных работ. Для удобства хранения инструментов и мелких деталей в конструкции имеются ящички и полочки.
В статье предлагается познакомиться с видами верстаков, как построить верстак в гараж.
Из какого материала лучше сделать верстак в гараж своими руками
Существует несколько вариантов изготовления рабочего стола. По типу применяемого для изготовления материала верстаки бывают:
В комбинированных верстаках используется деревянная основа и металлический лист в качестве усилителя столешницы. Кроме этого, в конструкции присутствуют металлические гребенки, а также винты с нанесенной резьбой. К комбинированным устройствам относятся металлические столы с ящиками и полками для инструмента, изготовленными из дерева.
Преимущества и недостатки деревянного верстака в гараже
Выбор материала для изготовления стола в первую очередь определяется его назначением. Деревянный верстак в гараже обычно устанавливается в тех случаях, когда требуется быстро организовать рабочее место для выполнения несложных операций. Для создания каркасной части можно использовать доски размером 4х8 см или брус величиной 5х10 см. Прямоугольное основание собирается с учетом стандартных габаритов, а его компоненты фиксируются гвоздями или саморезами.
Деревянный верстак устанавливается в тех случаях, когда необходимо быстро организовать рабочее место
Чтобы усилить конструкцию, в верхней и нижней частях между ножками устанавливаются деревянные распорки. Нижние, которые располагаются на высоте 15 см от пола, можно применять в качестве основы для полки. Для сборки столешницы подойдет строганая шпунтованная доска из дуба или бука. Можно также использовать пару листов влагостойкой фанеры толщиной 1,8 см, которые проклеиваются между собой и обшиваются по краю.
Для создания своими руками верстака в гараже из дерева не требуется особых усилий и навыков обращения со сварочным аппаратом. Набор инструментов минимален (электрический лобзик и дрель), а сам процесс занимает гораздо меньше времени, чем изготовление металлической конструкции.
С другой стороны, деревянный стол имеет и множество недостатков:
Минусом деревянного верстака считается неспособность выдерживать большие силовые нагрузки
Преимущества и недостатки металлического верстака для гаража
Чтобы собрать стол сварщика своими руками, потребуется специальное оборудование и навыки обращения с ним. Элементы верстака соединяются методом сварки. Качественно изготовить металлическую конструкцию под силу далеко не каждому мастеру. К тому же стол получается очень тяжелым, да и сам материал, в отличие от древесины, стоит недешево.
С другой стороны, у верстаков в гараже из металла имеется немало преимуществ, которые по достоинству оценят многие автовладельцы:
Какие бывают виды верстаков
В гараже обычно устанавливаются три вида верстаков:
Изделия отличаются материалом для изготовления столешниц. Для слесарных работ она выполняется из металла, иначе, машинное масло, пролитое на деревянные поверхности, оставит масляные следы.
К тому же обработка металлических изделий производится прикладыванием больших усилий и использованием достаточно острых инструментов, что может навести дереву вред.
Столярные верстаки для гаража своими руками служат для обработки деталей из дерева, их можно изготавливать меньшей прочности, а значит и цена их будет ниже. Крышка для таких моделей может быть из дерева или обтянута линолеумом.
Лучший вариант для автолюбителя — универсальный верстак своими руками для гаража. Преимуществом таких изделий является разная комплектация полок и ящичков, для содержания всевозможных инструментов, для работы слесаря или плотника.
Отличный внешний вид гарантирует надежное покрытие поверхности порошковым материалом, как показано на фото, на длительный срок.
Верстаки
Многим мастерам в процессе работы требуется резка металла, сборка металлических конструкций, создание отверстий в заготовках. В этом случае верстак с деревянной поверхностью легко повредить, поэтому лучше использовать полностью металлическую конструкцию, напоминающую письменный стол. Такое приспособление имеет крышку с загнутыми краями, позволяющую обрабатывать небольшие детали. В столешницу встроены ящики, в которых удобно хранить измерительные приборы, документы, заготовки.
Работы по дереву
Работа по дереву подразумевает распилы, сверление, фигурную резку, строгание и многое другое. Чаще всего совокупность этих процессов выполняется на специальных пильных станциях, где используется специализированное оборудование и происходит распиливание длинных досок. Такие места оснащены верстаками, конструкция которых состоит из упорных ножек, рабочего стола и пары креплений (на одних крепятся распилочные материалы — доски, на других — электропилы). Вся конструкция состоит из металла, что придаёт ей большую надёжность.
Данный верстак рекомендован для выполнения таких работ, как: изготовление полок и мебели, небольших столешниц, лавочек, табуретов.
Резка плитки и стекла
Верстак можно использовать для работы с керамическими изделиями: для выполнения фигурной резки, подрезания плитки с помощью фрезера по керамике или электролобзика. Столешница представляет собой небольшую плиту с креплениями для заготовок. Главным преимуществом является наличие различных трафаретов для быстрой разметки материалов.
Рабочая поверхность
Большая столешница, состоящая из древесины твёрдых пород, что позволяет достаточно долго эксплуатировать стол без замены поверхности. Если планируются проводить слесарные работы, то стол покрывают листом из стали толщиной 1,5-3 мм. Границы обрамляются бортиком, чтобы обрабатываемые детали не съезжали.
Опоры верстака
Выполняются из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.
Тиски
С помощью тисков закрепляются обрабатываемые изделия. В зависимости от формы обрабатываемых деталей используют стуловые, параллельные или ручные тиски.
Стуловые тиски крепятся на устойчивое основание в виде стула, но при желании их можно затянуть и на самом верстаке. Применяются в случае выполнения тяжёлых работ.
Параллельные тиски состоят из 2 губок: подвижной и неподвижной. По мере вращения зажимного винта подвижная губка сдвигается и отдаляет обрабатываемую деталь. При выкручивании винта губка отходит и деталь возвращается на своё место.
Ручные тиски служат для работы с мелкими деталями при опиловке или сверлении.
Полки и ящики
Необходимы для хранения деталей (в зависимости от количества тумб можно хранить не только мелкие, но и крупные заготовки), инструментов, чертежей.
Также верстак может комплектоваться экраном, который служит защитой от выбрасываемых стружек и искр.
Экран может быть 4 видов:
Виды верстаков
По видам работ различают столярный, плотничий, слесарный и универсальный верстаки.
Слесарный
Слесарный верстак состоит из прочного металлического каркаса с деревянной крышкой толщиной 40-60 мм. Так как большая часть работ связана с обработкой деталей из металла, стол покрывается листом железа толщиной 1-1,5 мм.
Сама столешница имеет достаточно массивные размеры, покрыта МДФ или ДСП, что позволяет выдерживать большую нагрузку в виде ударов кувалды или молота, слесарных инструментов, шлифовальной машины.
Как изготовить металлический верстак
Перед тем, как построить верстак в гараже необходимо приобрести такой инструмент:
Материалы для работы:
Порядок изготовления верстака своими руками:
Для изготовления каркаса берется профильная труба, для ребер жесткости – уголок, из которого формируется каркас верстака и делается окантовка столешницы.
Из стальной полосы будут делаться направляющие для боковых панелей. Из нее изготавливаются и кронштейны для фиксации ящиков и фанеры. Для ящиков берется фанера.
Совет: Количество ящиков выбирается от желания владельца изделия. Их можно разместить с двух сторон или с одной ящики, а с другой открытые полки.
Совет: Доски следует брать длиной 2,19 метра и шириной 245 миллиметров. Но если их нет, заготовки укладываются поперек по 740 миллиметров длиной. Перед укладкой досок, их следует обработать антисептическим средством, что убережет материал от гниения.
Как сделать слесарный верстак своими руками
Если у вас есть гараж или домашняя мастерская, вам обязательно понадобится металлический верстак, который вы будете использовать как рабочее место, а также хранить в нем необходимый инструмент.
Современный рынок насыщен большим количеством различных верстаков, но если вы решили реализовать собственные идеи и изготовить слесарный верстак своими руками, тогда эта статья именно для вас.
В традиционном понимании верстак – это нелегкий по весу и прочный стол, который используется для обработки металла и дерева. Родиной изобретения верстака считается Германия.
При помощи верстака можно проводить ряд работ различного характера: монтажные, слесарные, электротехнические работы. Используется металлический верстак на производственных предприятиях, станциях техобслуживания, в любой мастерской и даже в личном гараже. Одним словом, мы будем изготавливать ценный и полезный предмет, применимый во многих сферах человеческой деятельности.
Какие существуют типы верстаков
Верстаки делятся на два основных типа, слесарные и столярные. Столярные верстаки проще в изготовлении и предназначены для работы с деревянными деталями. Но не стоит браться за обработку металлических деталей на столярном верстаке, металлическая стружка будет постоянно застревать в столешнице, и покрытие будет впитывать масло. Столярные столы естественно не такие прочные как металлические.
Главное преимущество в изготовлении собственного верстака заключается в возможности составления чертежа на свое усмотрение — ориентируясь на площадь помещения, а также в выборе наиболее выгодной для себя конструкции.
Перед тем, как приступить к работе, подготовьте чертеж и внимательно его изучите. Поразмыслите, полностью ли вас устраивает намеченный проект. Подумайте над размером инструмента, чтобы он вписывался в рабочее пространство. Гораздо удобнее работать на большом столе, если позволяет площадь.
Для работы над созданием верстака нам понадобятся:
Высота и размеры слесарного верстака
Перед изготовлением необходимо определиться с высотой верстака, поскольку она влияет на создание оптимальных условий для работы. Высота определяется следующим образом: берут высоту от пола до локтя работающего. Оптимальной высотой для слесарных работ является высота, когда локоть работающего и плоскость напильника находятся на одном уровне.
Очень важно определиться с размерами столешницы. На широкой столешнице удобнее работать, поэтому, если вам позволяют условия – не следует экономить. Оптимальная ширина столешницы должна быть такой, чтобы вы имели возможность дотянуться до инструментов, находящихся на противоположном конце.
Если конструкция верстака изготавливается собственноручно, то нужно внимательно продумать малейшие детали, определить, как будут располагаться инструменты, и какие работы будут выполняться. От этого и зависит модель вашего будущего изделия.
Конструкция слесарного верстака должна состоять из жесткого металлического каркаса (уголков или квадратной трубы). Для изготовления столешницы лучше использовать брус, толщиной 50 мм, на который сверху набивается стальной лист толщиной до 6 мм. Для соединения всех металлических элементов между собой используется сварка, но можно соединять болтами.
Обязательно стоит укрепить конструкцию ребрами жесткости из уголка, которые привариваются на высоте 10 см от пола и 10 см вниз от столешницы. Сделайте то же самое в центре будущего рабочего стола. Для устойчивости каркаса, на будущие ножки металлического стола приварите металлические пластины квадратной формы.
По желанию и необходимости, можно изготовить ящики и полки под столешницей, и для удобства можно поместить сетку, для закрепления инструмента. Сетка, также препятствует разлету опилок в разные стороны.
При создании конструкции для ящиков, формируются каркасы квадратной формы из стальных труб, которые привариваются к столешнице. Для усиления каркасов используется продольные ребра жесткости.
С двумя тумбами верстак получится более громоздким, за то его устойчивость будет максимальной. Кроме того, увеличится количество полок или выдвижных ящиков, которые можно смонтировать.
Ознакомьтесь с чертежами тумб и защитного экрана (ЗЭ) для верстака:
Тиски под слесарный верстак
Металлические тиски для верстака – предмет важный. Поскольку тиски должны крепко и надежно прикручиваться к столу, обязательно обращайте внимание на прочность соединения. Если ваш стол большой в размерах, на нем можно закрепить двое тисков – одни справа, а другие слева в углу.
Как установить тиски на слесарный верстак
Тиски – необходимый атрибут верстака слесарного.
Совет: Крепить их из-за большого веса непосредственно к столешнице не следует. Между металлом на столе и тисками нужно положить металлическую прокладку один миллиметр толщиной.
В прокладке сверлятся отверстия для анкерных болтов. Такие же отверстия просверливаются и в столешнице. Конструкция фиксируется анкерными болтами.
Какие требования предъявляются по технике безопасности к верстаку:
Использование качественного верстака в своем гараже – залог удобного проведения работ для его владельца.
Как правильно установить тиски на верстаке
Тиски (https://instrumentdp.com/tiski) ) работают вместе с верстаком. Для начала их необходимо надежно закрепить к верстаку. Они должны быть плотно зафиксированы, не шевелиться и не отходить. Люфты — недопустимы.
Поверхность стола верстака желательно выбирать из металла чтобы при сварке не было задымления. Сам верстак нужно устанавливать не вплотную, а так чтобы было расстояние от стены, для того чтобы искры попадали на стену.
Ставить тиски нужно на угол стола для быстрого доступа. Это очень важно при обработке больших деталей.
Очень важным параметром является правильная установка высоты. Высота должна быть на уровне согнутой руки под прямым углом (смотрите на рисунок).
В таком случае вам не придётся наклоняться или работать в неудобном для вас положении.
Важно учитывать тот фактор, что инструмент может не переносить ударные нагрузки. Это относится к моделям, которые изготовлены из чугуна. Стальные же тиски, напротив, имеют прочную конструкцию и выдерживают большие нагрузки. Однако, в любом случае, и те, и другие могут сломаться.
Как выбрать инструмент
При выборе инструмента обратите внимание на следующие параметры:
Такие особенности: как закрытый и открытый винт, исполнение поворотного винта можно увидеть снизу инструмента.
Накладки губок должны быть без люфтов. Использовать инструмент со сломанными накладками – не рекомендуется. Поэтому при работе инструментом очень важно смотреть на целостность губок и крепление.
Для зажатия заготовки инструментом достаточно усилия руки. Не стоит надевать на рукоятку инструмента трубу чтобы увеличить рычаг, так как это может привести к поломке. Для моделей с открытым винтом смазку нужно делать пару раз в месяц, при закрытом винте – раз в год будет достаточно.
Ломаются ли тиски
Тиски могут сломаться только в случае неправильной их эксплуатации. Например, если вы будет зажимать большую метровую водопроводную трубу в тиски до 3 кг. или если вы захотите удлинить тиски трубой и будете тянуть, то скорее всего у тисков сломается подвижная часть.
Устройство передних и задних тисков верстака.
Обеспечение безопасности труда.
Правильная организация рабочего места как фактор повышения производительности труда и качества продукции.
Правильная организация рабочего места способствует удобству в работе, снижению утомляемости рабочего, повышению производительности труда и удовлетворению от выполняемой работы. Понятие «организация рабочего места» включает наличие набора оборудования, инструмента и приспособлений; удобное расположение материала, необходимого для работы; место хранения заготовок и рабочего инструмента; нормальное освещение естественным и искусственным светом; санитарно-гигиенические условия работы.
Важным этапом столярных и плотничных работ является организация рабочего места, призванная повышать производительность труда и качество продукции при соблюдении правил техники безопасности.
Характер выполняемой операции определяет рабочее место столяра, однако при ручной обработке основным оборудованием является столярный верстак.
Как сделать несложные столярные тиски для верстака
Верстак без тисков — это не больше, чем просто стол. Столярные тиски являются необходимым приспособлением для каждого мастера. Они обеспечивают надёжную фиксацию деревянных и металлических деталей во время их обработки. За основу конструкции взяты тиски Моксона с двумя винтами – надежный, бюджетный и простой в изготовлении вариант. К тому же инструментом, сделанным своими руками, пользоваться вдвойне приятнее, чем покупным. Поэтому ловите инструкцию, как сделать столярные тиски из дерева своими руками.
Понадобится Необходимые материалы:
Пошаговая инструкция изготовления столярных тисков: 1. Отмеряем с обеих сторон фанеры по 10 см, центруем и отмечаем точки будущих отверстий под винты.
2. Для удобства закрепляем фанеру и брус между собой струбциной. 3. Просверливаем насквозь в отмеченных точках отверстие диаметром 12 мм. Сверло используйте в зависимости от того, каким будет диаметр ваших шпилек плюс 2 мм. 4. С помощью дрели делаем отверстия 3-4 мм под саморезы для дальнейшего крепления будущей неподвижной части тисков к верстаку. Отверстия располагаем по 2 по краям и 2 в середине, делая небольшой отступ от краёв. 5. Чтобы гарантированно спрятать шляпки саморезов сверлом по металлу диаметром 12 мм, делаем небольшие углубления в проделанных отверстиях. 6. Крепим фанеру к верстаку с помощью саморезов по дереву. Стационарная губка тисков готова. 7. Далее, используя в качестве кондуктора отверстия под шпильки (12 мм) в фанере сверлим сам верстак. 8. Берём 2 забивные гайки М10 (их называют еще врезными) и забиваем их к верстаку с обратной стороны. 9. Берём небольшой отрезок фанеры, отмечаем и центруем на нём диаметры будущих рукояток с помощью коронок по дереву. Диаметр рукояток подбирайте под свою руку – я выбрал 67 и 54 мм. 10. Нужно отметить 2 больших шайбы и 2 поменьше диаметром, на 1,5-2 см. 11. Просверлите в середине каждого размеченного диаметра отверстие, диаметр которого будет совпадать с диаметром направляющего сверла в коронках – в моем случае это 8 мм. Можно обойтись без этого шага, а сразу просверлить отверстие штатным центральным сверлом кольцевых коронок. 12. С помощью коронок вырезаем шайбы и обрабатываем их края наждачной бумагой. 13. Сверлом, равным наружному диаметру закладной гайки (12 vv), расширяем отверстия в маленьких шайбах. 14. В больших шайбах просверливаем небольшие углубления сверлом Форстнера на 22, чтобы туда без зазоров вставлялись шляпки забивных гаек. За неимением оного пришлось сделать отверстия перовым сверлом и немного поработать стамеской. 15. Врезные гайки вставляем и вбиваем в маленькие шайбы. 16. Вкрутите шпильки заподлицо с шляпкой гайки. 17. Теперь необходимо законтрить резьбовое соединение. Прикрепите обе конструкции струбциной к удобной поверхности. Я воспользовался брусом для будущих тисков. 18. Сверлом по металлу 1мм сделайте отверстия в шляпках закладных гаек по границе резьбы. Глубина сверления не более 1 см. 19. Откусите такой же длины кусочки стальной проволоки и вставьте их в просверленные отверстия, чтобы зафиксировать конструкцию. 20. Смажьте стороны шайб клеем по дереву и плотно закрепите их между собой соосно, зафиксировав струбциной до полного высыхания. 21. Сверлом на 3-4 мм сделайте с внутренней стороны рукоятокпо два отверстия по бокам от шпильки глубиной не более 10 мм. 22. Сделайте потайные фаски под шляпки саморезов. 23. Для надёжности закрепите части рукоятки саморезами по дереву. 24. Вставьте шпильки в отверстия в большом бруске, прикрутите их к основной части на верстаке. 25. Тиски готовы. Смотрите видео Подробную инструкцию как изготовить тиски для верстака своими руками смотри в видео.
Используемый материал
Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:
Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ, а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания. Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента – болгарка, отвертка, электрический лобзик, молоток и т. д
Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится. Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа
В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.
Таким образом, комбинирование материалов является идеальным решением для изготовления верстака в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.
Подготовительные работы
При оборудовании гаража своими руками очень важно правильно выбрать место, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки
Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.
Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.
Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.
Необходимые инструменты и материалы
Чтобы сделать верстак в гараж, потребуются следующие инструменты:
Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.
Тиски для верстака из старой струбцины
Antagonizer с сайта instructables.com рассказал о своем опыте сборки тисков для верстака. Далее с его слов.
Когда на моем верстаке сломались тиски, я решил заменить их новыми. Но в магазине был неприятно удивлен их стоимостью. В зависимости от производителя цена исчисляется сотнями долларов.
Поэтому я решил смастерить тиски собственноручно, причем, только с помощью ручных инструментов и использовать только доступные материалы. Рассказываю, как создать полностью функциональные тиски для деревообработки.
Изготавливаю деревянные детали
Сами тиски будут прикреплены к ножке стола, а их длина будет способствовать большему усилению.
Чем выше втулка к краю тисков — тем больше усилие зажима, а чем ниже — тем больше диапазон.
Создаю шарнирное соединение
Собираю зажим
Чтобы винт не цеплялся за верстак, изготавливаю проставку под него.
На последнем фото видно, что у меня установлены 2 проставки. В процессе эксплуатации тисков я понял, что места для рук недостаточно, и подставил еще одну проставку.
После того, как зажим был собран, нужно было прикрепить его к ножке верстака. Для этого использовал 80 мм винты, которыми с интервалом 150 мм прикрутил тиски через монтажное основание прямо к ножке верстака.
Столярные тиски для верстака: делаем своими руками
Мастерскую домашнего умельца, часто работающего с изделиями из дерева, сложно представить без такого полезного приспособления, как столярные тиски. Используя это зажимное устройство, которое несложно изготовить своими руками, можно выполнять различные технологические операции с деревянными деталями.
Конструкция столярных тисков не настолько сложна, чтобы отказываться от идеи сделать их своими руками
Как сделать верстак своими руками
Верстаки бывают разных конструкций. Поэтому рассмотрим несколько вариантов такого стола и этапы его изготовления.
Из дерева
Для начала нужно подготовить инструменты и материалы:
Чтобы увеличить систему хранения, к задней части верстака можно закрепить щит из ОСБ либо металла. Для этого в ножках сверлят отверстия и крепят к ним выбранный материал на саморезы или болты. К щиту фиксируют крючки любого вида, на которые навешивают инструмент.
Как устроены тиски для выполнения столярных работ
Конструкция тисков для столярных работ состоит из следующих элементов:
Основные части тисков для столярного верстака
Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы. Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.
Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.
