Как крепить 2 din магнитолу
Варианты крепления магнитолы 2 din и 1 din
Утверждение, что любое бортовое устройство должно быть надежно и правильно закреплено, банально. Обычно универсальная арматура входит в комплект поставки, а штатные устройства подразумевают аналогичное исполнение с заводскими элементами.
Проблем с монтажом аудиоустройства обычно не возникает из-за приспособлений, имеющихся в комплекте. Но всегда бывают исключения, универсальные крепления магнитолы смогут помочь, когда нужно установить не штатную модель на автомобиль с пробегом, и сделать это самостоятельно.
Универсальные комплекты обеспечивают простую инсталляцию своими руками, но не всегда могут обеспечить необходимую надежность и конструкционную защиту вашей магнитоле.
Краткий обзор вариантов крепления
В продаже можно встретить несколько вариантов приспособлений для 1 din и 2 din, включая модификации модульного типа, представляющие собой законченные решения. Самым современным, конечно, является роботизированный лифт, включающий в себя движущие элементы. Этот вариант нельзя считать общедоступным. В большинстве случаев используются хорошо зарекомендовавшие себя способы.
Монтаж к торпедо
В некоторых автомобилях с целью обеспечения надежности монтажа аудиосистемы и отсутствия рисков выхода из строя, в результате вибрации, монтаж проводится к торпеде, то есть к силовой арматуре автомобиля. Вся торпедо держится на трубе, к которой фиксируется с помощью специализированных уголков. Такой вариант монтажа практикуется в ряде премиальных автомобилей, например, Тойота, Мазда и другие. Продуманная силовая конструкция, в свою очередь, обеспечивает бесшумность салона.
Крепление автомагнитолы
Вариант «силового» крепления медиасистемы дополняет стандартную шахту, но установщики нередко убирают эти самые «силовые» уголки и устанавливают магнитолу только на «легкой» арматуре шахты. Данный вариант нельзя считать надежным и рассчитанным на экстремальную езду и небольшие дорожно-транспортные происшествия, в результате которых может быть повреждена аудиосистема.
Где найти необходимые запчасти? В каталогах запасных частей к вашему автомобилю, например, номера уголков для Тойота Карина следующие — 86211-20330 и 86212-20320. Примерно это выглядит так, как на фото. Аналогичным образом реализовано жесткое крепление для 2 din магнитолы.
Монтаж с помощью шахты
Монтаж магнитолы 1 и 2 дин с помощью шахты без дополнительной фиксации практикуется АвтоВАЗом. В основном принято крепить устройство к центральной консольке с помощью шахты. В свою очередь, медиасистема оказывается закреплена обычными пластиковыми защелками. Это так называемая безвинтовая арматура, применяемая также в Лачетти. При всем удобстве инсталляции, оказывается, что, по сути, устройство висит и не может выдержать даже небольшую ударную нагрузку. При этом имеет вес девайса около 1 кг.
Результат подобного монтажа понятен без дополнительных объяснений, вдобавок такая инсталляция может еще повредить (банально разломать) переднюю консоль. Большинство автомобилистов не задумываются, зачем сделаны дополнительные отверстия в корпусе автомагнитолы по бокам.
Они сделаны именно для качественного монтажа 1 и 2 дин к торпедо, с помощью уголков описанных в первом варианте. Это заводские крепления, дополняющие стандартную шахту или рамку. Их можно приобрести в автомобильных магазинах. Некоторые поставщики продают их как кронштейн крепления магнитолы. Но это неправильная трактовка, кронштейн и рамка представляют собой похожие способы монтажа, при этом отличные от описанных.
Варианты «легкого» монтажа могут привести к тому, что устройство просто треснет в нескольких местах. И это произойдет именно из-за особенностей непродуманной крепежной арматуры.
Проявляется недостаток монтажа без жесткой фиксации сначала в виде посторонних шумов. Затем лопается и консоль. Если вы хотите избежать этого, прикрепите автомагнитолу изначально правильно, как это предусмотрено производителем.

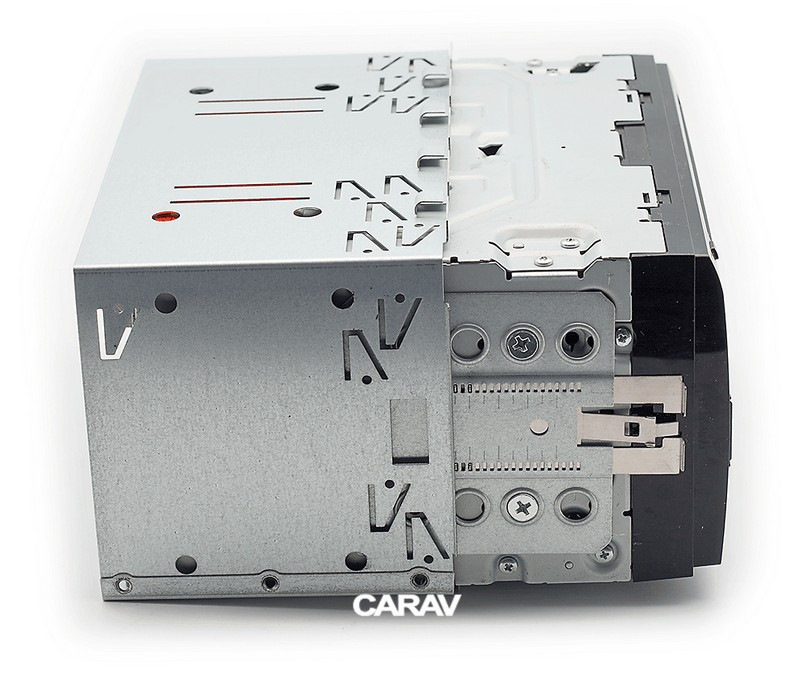

Корзина и другие варианты крепежной арматуры шахтного типа
Шахта, корзина, рамка на 1 din и двухдиновые версии представляют собой модификации шахтного монтажа. Но как уже говорилось выше, далеко не все конструкции обеспечивают необходимое жесткое положение автомагнитоле, которое ее убережет от повреждений в момент удара и езду по неровным дорогам. Производители оригинальных запчастей и реплик предлагают различные комплекты, в том числе, состоящие из нескольких дополнительных частей, собирающихся в единый крепежный модуль.
Безвинтовой монтаж
О безвинтовой инсталляции на 1 и 2 дин, реализуемой, например, Лачетти, говорилось выше. Это очень удобно при самостоятельной установке, но не обеспечивает жесткость конструкции. Универсальные решения с гарантированной надежностью используют монтаж на защелки и дополнительный крепеж уголками к силовой арматуре.
Безвинтовой монтаж
Заключение
Проблемой конечного владельца автомобиля становится то, что арматура для инсталляции устройств недостаточно продумана по своей конструкции. По этой причине лучше остановиться на рекомендованном производителем варианте монтажа. Причем это касается однодиновых и двудиновых версий. Во втором варианте (2 din) вес автомагнитолы может быть больше, качество сборки иногда хуже. Вероятность выхода из строя при вибрации выше.
Единственным способом обеспечить себе длительную работоспособность медиасистемы является использование варианта монтажа 1 и 2 din, предложенного производителем. Могут быть и исключения, например, монтаж аудиосистемы Kia Spectra на два кронштейна вряд ли можно назвать надежным. Двухдиновая автомагнитола без дополнительной фиксации не выдержит длительную скоростную езду.
Монтаж автомагнитолы Kia Spectra на два кронштейна
Некоторые умельцы устраняют недостатки монтажа или отсутствия приспособлений своими руками, но это возможно только для людей, хорошо знающих конструкцию своей машины. Крепление 2 дин магнитолы всегда должно выполняться к силовой арматуре авто. Надежность безвинтовой инсталляции той же Лачетти можно отследить в отзывах автомобилистов.
Установка 2din магнитолы с алиэкспресса + управление на руле
Всем привет!После моей записи про обзор китайской 2 din магнитолы 7020g с алиэкспресса, теперь пришло время рассказать как я ее устанавливал.Устанавливал я ее сам, потратив достаточно много времени.
CAMIN — Разъем для камеры заднего вида.Для GPS и Антенны думаю тут понятно все.
Показывать как снимать центральную консоль я не буду.С помощью крестовой отвертки снимаем полку и штатную магнитолу.Там один большой ISO-разъем и один желто-зеленый разъем с 2 проводами.ISO-фишка подходит в новую магнитолу, но некоторые провода нужно вытащить и добавить в гнезда другие.

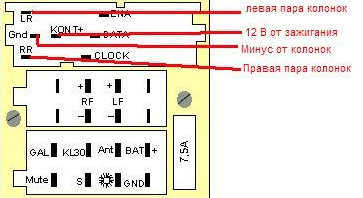

Вот распиновка штатной магнитолы Blaupunkt:
Значит надо вытащить бело-коричневый провод, заизолировать и больше его не трогать:
Если его не вытащить, то при включении габаритных огней у вас будет включена камера заднего вида, так как в распиновке новой магнитолы этот разъем служит именно для камеры заднего вида.
Чтобы вытащить провод из ISO-фишки нужно очень, очень и очень много терпения).ну и еще обычную скрепку.Скрепку надо выгнуть и сделать ее U-образной формы, затем вставить ее в фишку доконца и резко вытащить провод с другой стороны:
Тренировался я на другой ISO-фишке, которая была в комплекте с магнитолой, получилось конечно не сразу, но получилось.

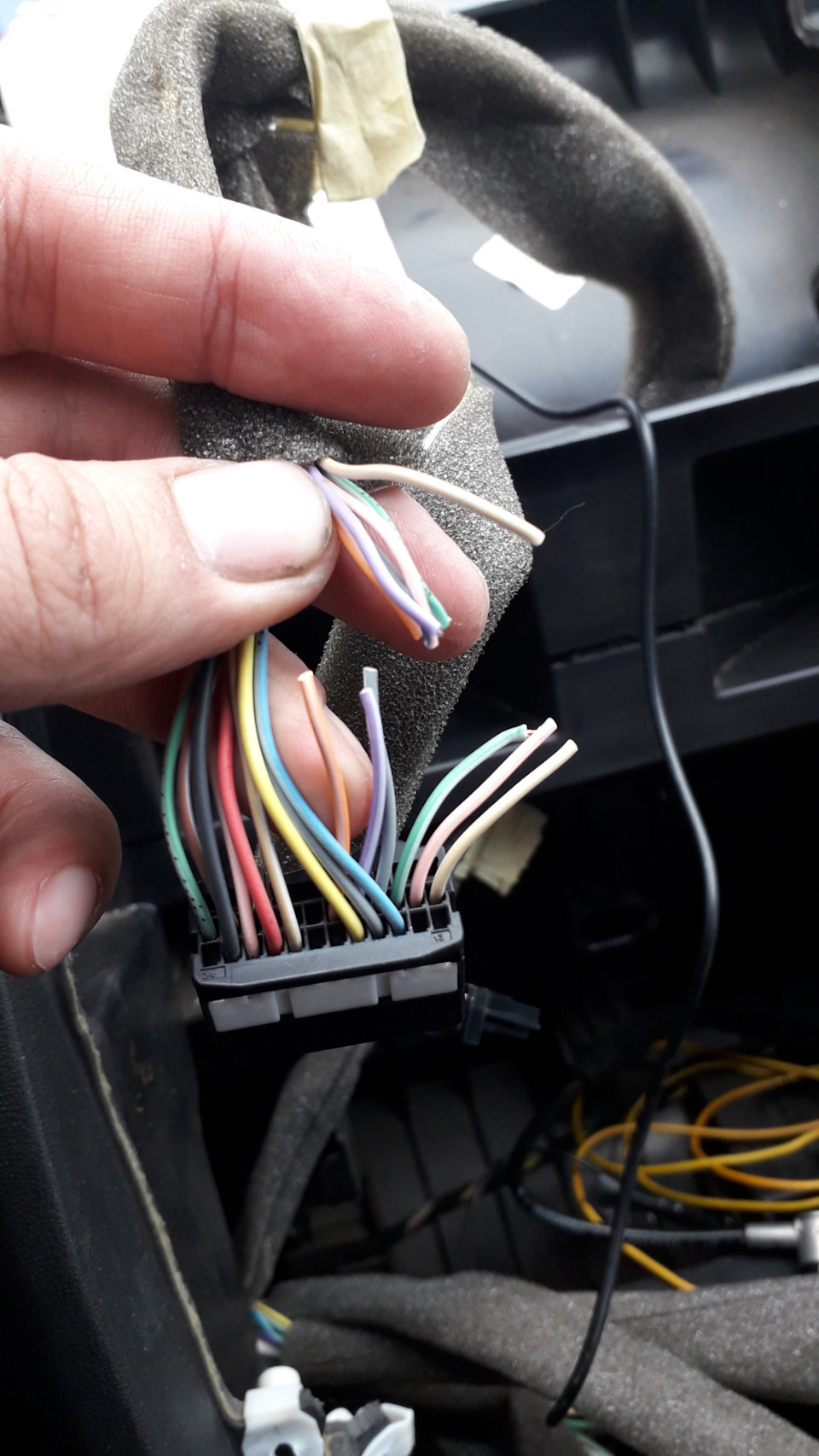

Вот вытащил тот бело-коричневый провод:
Теперь чтобы сохранить штатное управление на руле, берем другую штатную желто-зеленую фишку.Там 2 провода — синий (управление) и черный (земля):
К сожалению эти проводки вытащить не удалось, так как скрепка слишком толстая, поэтому решил что буду делать скрутки к этим проводам.

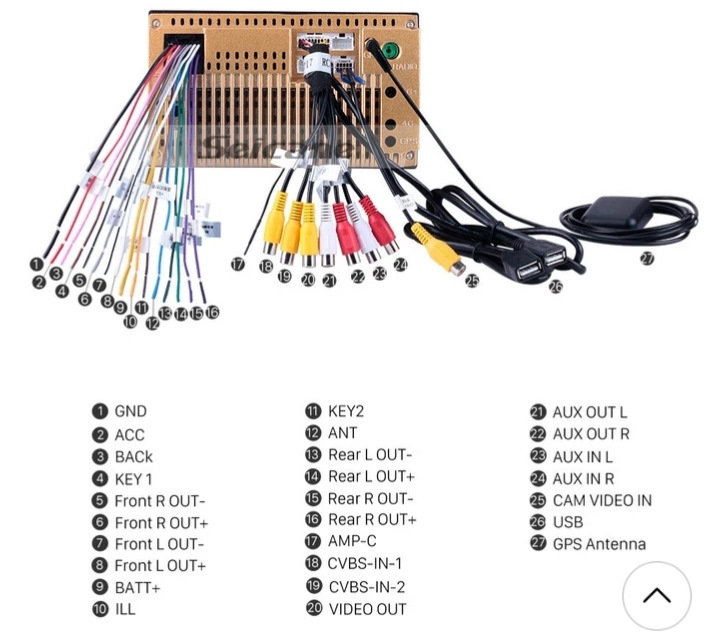

Вот распиновка проводов в новой магнитоле, на названия цветов не смотрите, они не совпадают со штатными.Эти названия цветов фишек, которые в комплекте:
Теперь вытаскиваем несколько проводов из фишек, которые идут в комплекте, я взял синий и красный провод.Далее по новой схеме красный провод вставляем в разъем № 9 (там был как раз бело-коричневый провод).Этот провод пойдет для камеру заднего вида.Синий провод вставляем в разъем № 10 и скручиваем его тоже с синим проводом из желто-зеленой фишки.Он для штатного управления на руле:
А черный провод из желто-зеленой фишке мы кидаем на «землю».Я кинул его под болт как показано на фото:
Залезая вперед скажу, что у моей магнитолы периодически сама меняется яркость экрана и иногда выключается сама.Поискав ответы на эти вопросы, понял, что нужно вытащить еще один провод и заизолировать, провод в разъеме №15, он отвечал за подсветку старой магнитолы, могу ошибаться.Тем не менее на форумах пишут что это все проходит.Себе я еще не вытащил его, но обязательно это сделаю!
Теперь про крепление самой магнитолы.Крепеж в комплекте не подходит в авто, поэтому принял решение изменить штатный крепеж для новой магнитолы:
Откручивать его надо ключем-звездочкой на 15 и 20.На фото видны углубления в виде воронки, я их высверливал все, так как они очень мешают для новой магнитолы, сверлил много и не один раз бегал домой).Но все-таки получилось, фото этого к сожалению нету.
Рамка в комплекте не подходит для лачетти, поэтому я заказывал рамку отдельно за 220 рублей с алиэкспресса специально для лачетти:
Она то и подошла идеально к магнитоле.
Также подключил камеру заднего вида, которую заказывал отдельно с алиэкспресса для лачетти, но ее подробную установку напишу в следующем посте!
GPS-приемник и антенну также подключил:
GPS я прокинул за бардачком, по левой стойке около переднего стекла под обшивкой и вывел на угол стекла, приклеив его на двусторонний скотч.Получилось очень даже ничего.
Фото до установки:
Установка 2 din магнитолы
Установка 2din магнитолы в Audi A4 B6
И так с системой audi я столкнулся впервые и поэтому возникает несколько вопросов надеюсь вы мне поможете в них разобраться)
На данный момент установлена штатная аудио система, не BOSE!
ГУ — Symphony 2. На сколько я выяснил т.к у меня не Bose, передние колонки питаются напрямую от магнитолы, а вот задние колонки и саб уже от усилителя.
Сейчас я просто хочу заменить магнитолу на 2 din.

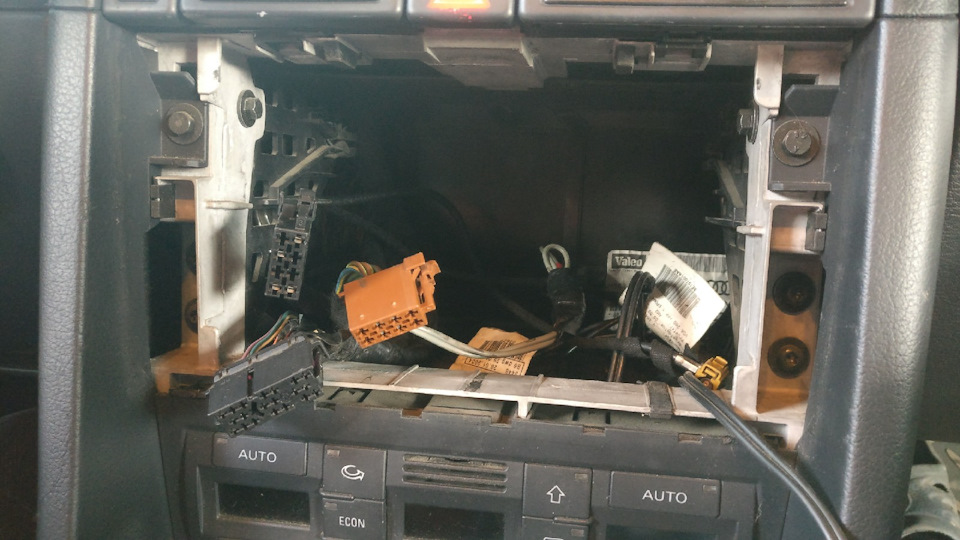

Сняв свою магнитолу самодельными ключами(позже выложу фото), я увидел такую картину
Подключение 2-х фишек очень простое:
1) Первая фишка у нас идёт с питанием она чёрного цвета, так как у меня на магнитоле на питание нужно 2 провода, 1-й на постоянное (жёлтый), 2-й 12в от зажигания(красный), послушав как делают все взял питание от замка зажигания, тоненький красный провод с белой полоской (нужно разобрать кожух рулевой колонки и добраться до жгута проводов идущих от замка зажигания).
2) Вторая фишка это передние колонки, тут вообще всё просто фишку в магнитолу и всё, передние колонки играют, кстати играют не плохо, громче чем со штатным ГУ по качеству также.
3) А вот 3-я фишка самая интересная, она не подходит ни к одной 2din магнитоле. Тут идёт выход с усилителя то-есть подключение задних колонок и саба.
Пользуясь распиновкой (фото выше) я переделал эту фишку под выход на тюльпаны для магнитолы.
Всё это дело собрал включаю магнитолу, передние колонки орут что есть дури, а задние и саб почти не слышно, вот тут собственно и начинаются вопросы)
1) Что нужно сделать чтобы зад играл как нужно, сейчас всё очень тихо…
2) У кого есть номерок ну или хотя бы фотка рамки для 2din магнитолы
Опишу подробнее проблему, на моей магнитоле нет корзины(железной оболочки, салазок не знаю как правильно)
так вот как вообще крепить эту магнитолу?
в одном магазине сказали должна быть рамка которая будет держать мафон…
Установка 2 din магнитолы

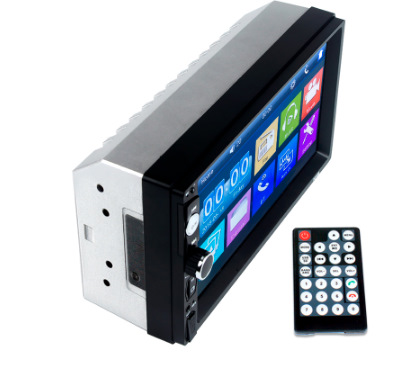

Приехала мне наконец-то новая 2din магнитола на базе операционной системы Андроид. Магнитола китайского производства, но вполне качественная. Вообще впечатления двоякие. Как только она приехала ко мне и я включил ее первый раз дома на столе от блока питания — было какое-то расстройство и чувство обмана. Дело все в том, что у этой магнитолы как бы две «системы», первая (загружается менее 5 секунд) — это система, позволяющая слушать радио, музыку с диска, USB, SD, AUX-входа, смотреть телевизор, пользоваться Bluetooth, то есть так сказать самый нужный набор функций в авто; вторая же система — это как раз система на базе Андроид, но включается она специальной кнопкой, о которой я узнал уже методом тыка (инструкция хоть и есть, но на очень ломанном английском языке и из нее сложно что либо понять). Так вот первая система у меня и включилась, естественно я тут же расстроился, ведь заявлено то было, что в ней есть Андроид.
Но потом потыкав ее несколько часов и изучив каждую кнопку пришло чувство полного восторга, потому что магнитола эта вовсе и не просто магнитола, а фактически полноценный компьютер, который можно заставить делать что угодно, все зависит только от вашей фантазии и установленного програмного обеспечения.
Магнитола имеет следующие характеристики, функции и возможности:
— Android core CPU: TCC8925 1.2GHz
— Memory: 1G DDR3, 4G Flash
— External memory: SDHC card (up to 32GB) and USB drive
— Размер экрана: 8 дюймов, сенсорный
— Разрешение: 800*480(WVGA)
— Возможность подключения Wi-Fi модуля (в комплекте) и 3G-модема, для этого есть 2 USB порта на задней стенке магнитолы;
— Возможность подключения iPod;
— Имеет аналоговый ТВ-тюнер (с антенной (обычные «рога» от старого телека) ловит больше 10 каналов, из них 7 — вообще без ряби в очень хорошем качестве);
— Имеет полный комплект RCA-выходов, в том числе и на сабвуфер;
— Видео вход с камеры заднего вида;
— Видео вход (наверно можно сделать камеру переднего вида или подключить видео-регистратор, чтобы можно было просматривать отснятые ролики на большом экране);
— 2 видео выхода на видео-подголовники;
— Воспроизводит любые аудио-видео форматы (проверял сам, все что не скидывал на флешку, все воспроизводит);
— Читает можно сказать любые диски (DVD/DVD+R/DVD-R/DVD-RW/MP3/CD/CD-RW);
— На лицевой панели имеет вход miniUSB для подключения флешки (переходник miniUSB на USB входит в комплект), а также два слота SD (один используется для расширения внутренней памяти и установки программ системой Андроид), другой для прослушивания-просмотра музыки/фильмов/фото;
— В комплект входит GPS-антенна, после установки навигационной программы (СитиГИД, ПроГород) и необходимых карт — получаем полноценную навигацию на большом экране. Кстати поиск местонахождения практически мгновенный, уровень сигнала очень хороший, при условии, что антенна «примагничена» прям на корпус самой магнитолы;
— Пульт дистанционного управления.
До того как первый раз подключил ее в машину боялся только одного, что играть она будет как китайская «балалайка» за 1000 рублей. Но боялся зря, звук у нее как минимум ни чуть не хуже чем у штатной магнитолы, а может быть даже и лучше, по крайней мере баса как то больше от нее получается.
Подключение и установка магнитолы
Устанавливал ее на штатные кронштейны следующим образом:
для того, чтобы было проще это сделать, снял панель климат-контроля, чтобы можно было держать рукой магнитолу, просунув руку снизу; прикрутил штатные кронштейны к панели и вставил (неприкручивая) магнитолу, затем защелкнул новую 2din рамку (без дефлекторов!), отрегулировав положение магнитолы в рамке, отметил маркером расположение кронштейнов относительно корпуса магнитолы через отверстия, где должны стоять дефлекторы. После этого снял рамку, магнитолу, рассверлил отверстия в кронштейнах и штатными винтами (диаметр и шаг резьбы полностью совпал) закрепил кронштейны к корпусу магнитолы.
А вот с подключением все вышло не так просто. К магнитоле подключается основной жгут проводов, на конце которого стандартный ISO-разъем. Поэтому был куплен ISO-переходник для подключения к штатной проводке в Lancer X. Этот переходник содержит в себе 8 проводов для подключения динамиков, два провода питания (+12В и АСС) и провод массы (при этом остается 5 свободных мест в колодке), то есть таким образом обеспечивается минимальный набор необходимых подключений, позволяющий магнитоле включаться и воспроизводить звук. Но помимо этого ведь она имеет еще очень много других функций! Легких путей мы не ищем, поэтому был куплен второй такой же ISO-переходник и из двух был собран один, но полноценный переходник, с помощью которого уже подключаются кнопки на руле, питание активной антенны, притухание подсветки при включении фар, провод Reverse для автоматического включения экрана камеры заднего вида при включении задней скорости.
Важный момент! Чтобы работали штатные кнопки на руле необходимо подключить черный провод (контакт №32 в штатной фишке С103) на массу, а синий провод (контакт №22 в штатной фишке С103) уже к магнитоле.
Но самая «засада» была еще впереди… Выдалась возможность поработать в теплом гараже и я поехал наконец-то ставить ее уже в машину. Разобрал панель и был жутко удивлен тем, что в штатном разъеме было слишком мало проводов… Не было там провода АСС, не было земли, не было сигнала Dimmer, не было провода заднего хода, но были при этом каких-то непонятных два провода. Как оказалось это была Can-шина, по которой в автомобилях 2010 года выпуска и младше штатная магнитола «понимает», когда вы повернули ключ в замке зажигания, когда включили фары и так далее… Установка естественно была отложена.
Для того чтобы новая магнитола функционировала правильно было решено «добавить» недостающие провода в штатную фишку. Для этого из Москвы была заказана вторая штатная фишка, из которой я вынул недостающие пины и припаял их к вновь проложенным проводам. Провод АСС и землю взял с прикуривателя (плюс как раз появляется только при повороте ключа зажигания), провод Dimmer взял с подсветки климат-контроля (+12В при включении фар), провод заднего хода уже был проложен вместе с видеокабелем, идущим от камеры, поэтому его просто добавил в штатную фишку.
Для того, чтобы все было «красиво» и по феншую, разматывал штатные жгуты, идущие к магнитоле, климат-контролю и прикуривателю, вплетал в них новые, недостающие провода и изолировал все заново.
После нескольких дней эксплуатации был замечен небольшой косяк, — после поворота ключа в замке зажигания, магнитола буквально через секунду-две включается, но как только начинает крутиться стартер, питание на прикуривателе пропадает (а для магнитолы это команда на выключение) и магнитола тут же выключается. То есть при каждом пуске двигателя магнитола включается два раза, что мне очень не нравилось (как следствие система на андроиде через раз «забывала» дату и время). Чтобы этого не происходило в цепь питания поставил специальное временное реле (Реле заднего стеклоомывателя ВАЗ-2108 454.3747 нового образца, в маленьком, стандартном корпусе).
Работает оно следующим образом: как только на контакте №2 появляется +12В, срабатывает электромагнитная катушка и замыкает контакты №15 и №1. После отключения сигнала +12В на контакте №2, реле остается замкнутым еще примерно 5 секунд.
Таким образом, используя такое реле, можно добиться следующего алгоритма работы: поворачиваем ключ в замке зажигания, появляется +12В (сигнал АСС) на контакте №2, реле замыкается и постоянный плюс попадает на вход магнитолы АСС, она начинает загружаться. Затем включаем зажигание, включаем стартер, — питание на прикуривателе на это время пропадает, но реле остается замкнутым еще 5 секунд (больше 2-3 секунд крутить стартер никогда и не приходится, потому что мотор заводится еще быстрее) и сигнал АСС не пропадает, таким образом магнитола продолжает загрузку, не обращая внимания на включение стартера.
Схема подключения магнитолы получилась вот такая:
Подскажите, знающие люди, как выложить правильно схему, чтобы она была полностью читаема? Пробывал и с большим разрешением, но эффект такой же — не весь текст можно прочитать…
Распиновка штатных фишек С103 и С105:
GPS-антенну «примагнитил» прямо на корпус самой магнитолы, Wi-Fi адаптер воткнул в один из USB-разъемов на задней панели, а в другой подключил USB-удлинитель и вывел его в панель около AUX-разъемов.
Вот так магнитола выглядит в авто (На экране наклеена заводская пленка, которую я пока отдирать не стал, потому что заменить ее пока нечем, поэтому экран такой белесый. Без нее вид совсем другой, но боюсь поцарапается в миг…) :
Теперь осталось только дождаться из Санкт-Петербурга рамку, которая устанавливается вокруг магнитолы и закрывает эту некрасивую щель.
Магнитола 2din, рамка, установка.
Магнитолу заказывал здесь- a.aliexpress.ru/_eOa4Nl

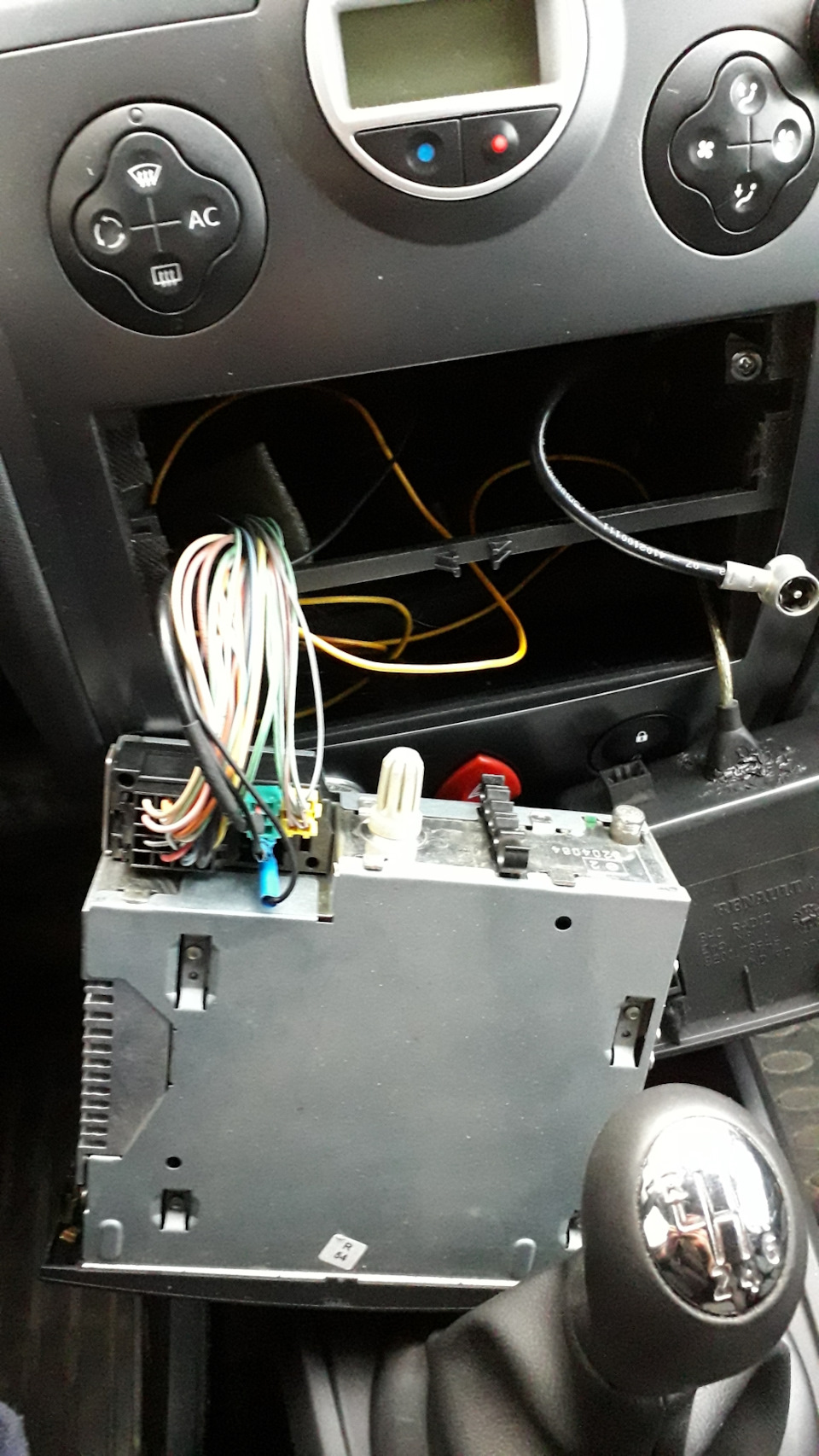

Мафан пришел и не откладывая в дальний ящик, занялся магнитолой, а именно снял старую с центральной консолью, отнес домой и начал её крепить.

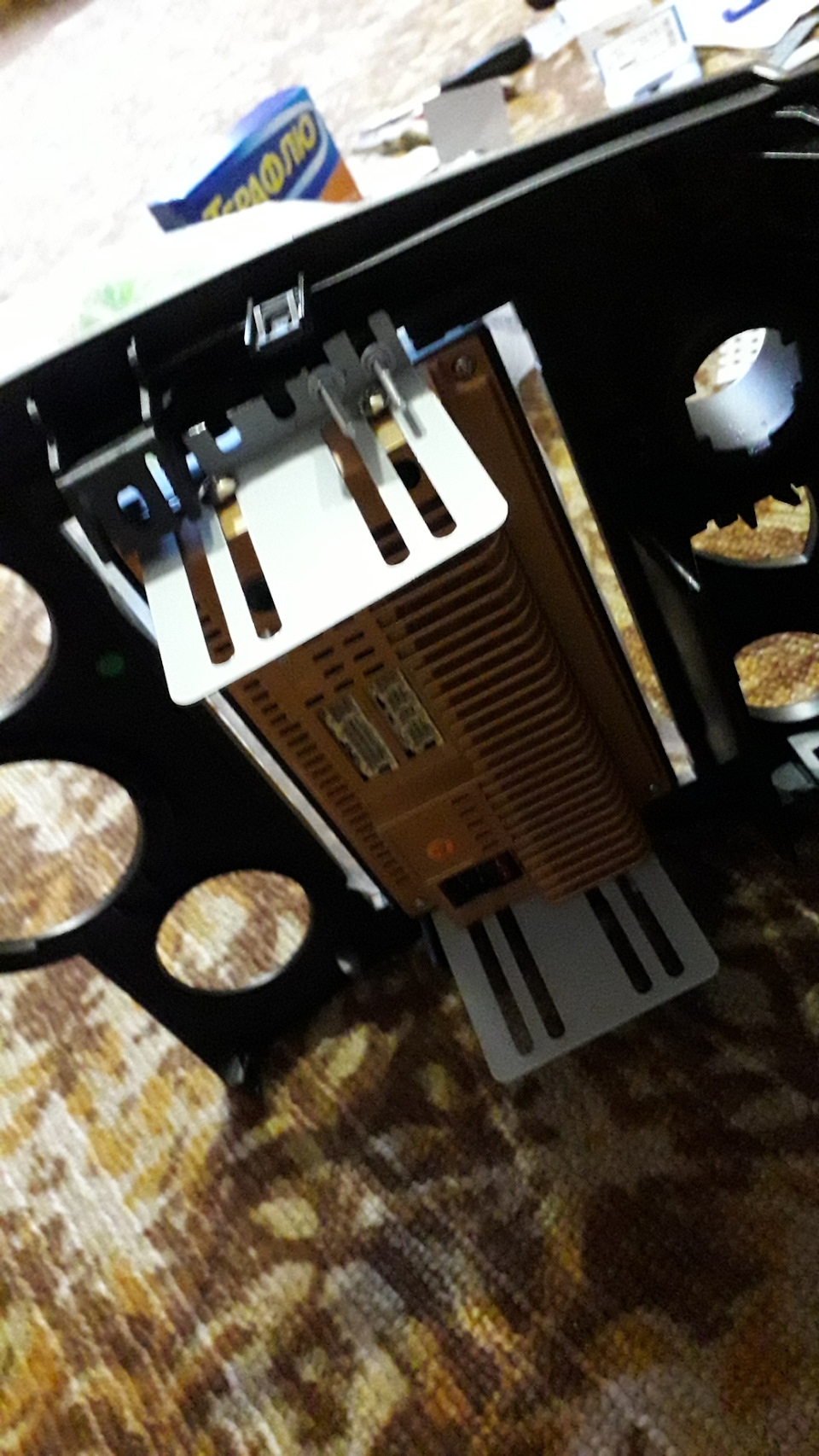

Сначала закрепил мафан на 4 винта креплением, которое шло с магнитолой, чуть его подрезав.

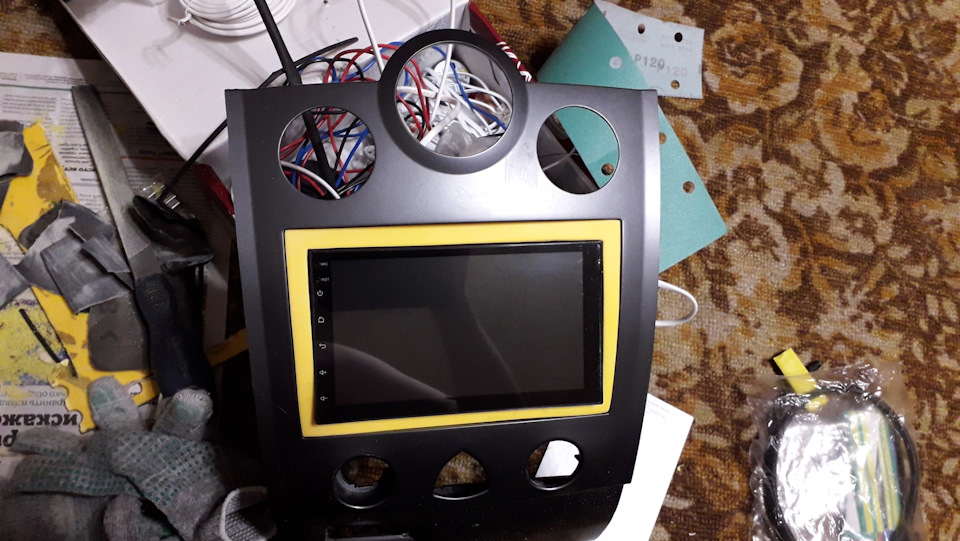

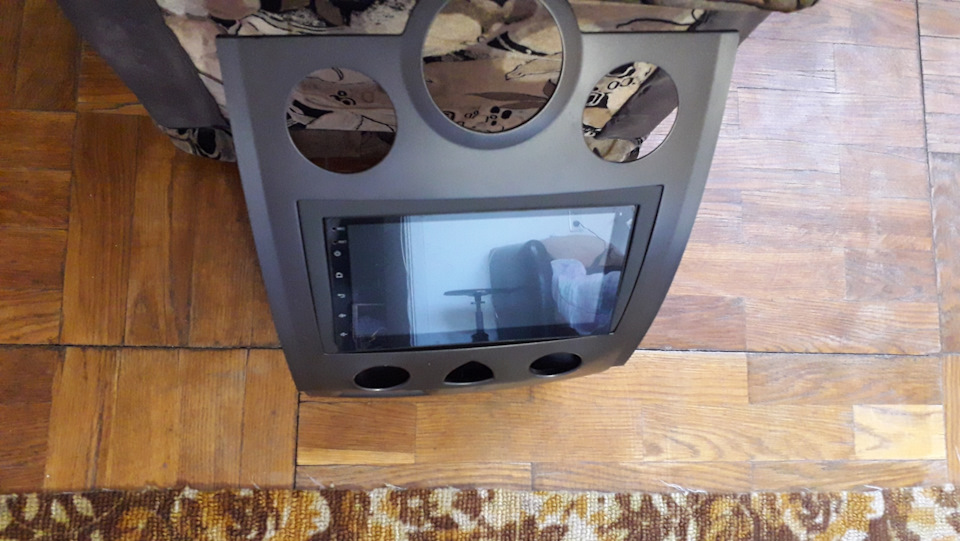

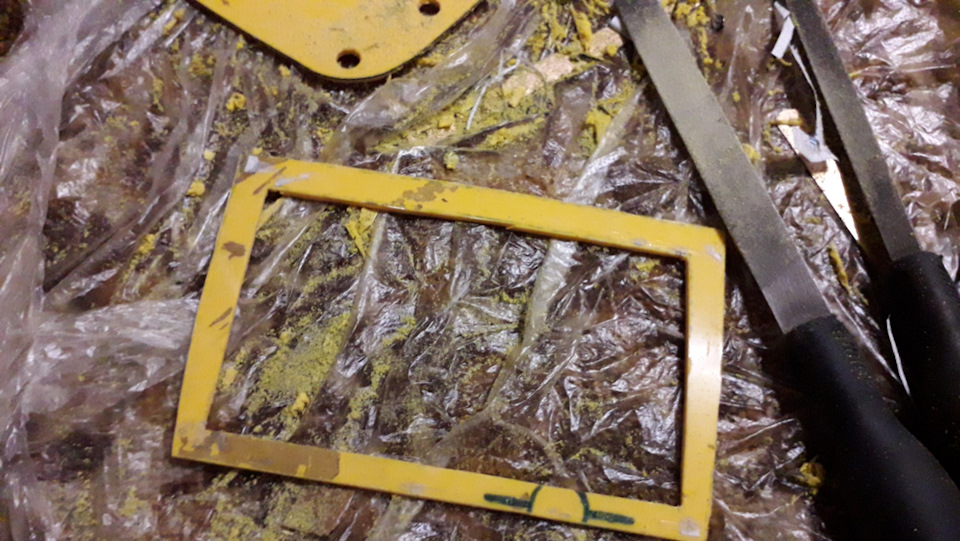

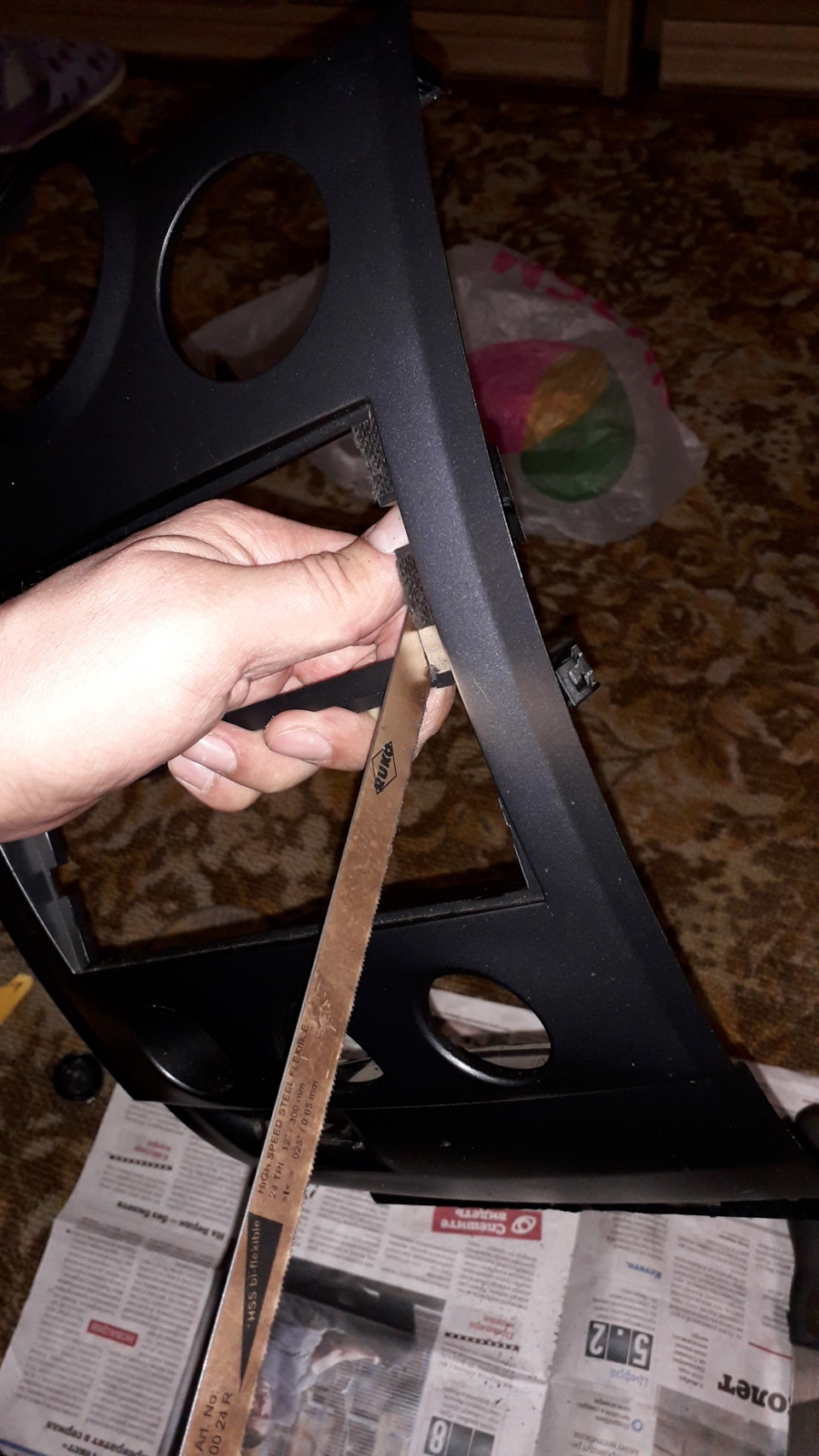

Затем занялся подгоном рамки для магнитолы.
Мафан установил немного задрав вверх, так как он расположен внизу, попытался это компенсировать- экран так более читаем
Кстати оцените рамку- оставить её или всё же заказать на али, с ней я прокопался долго)

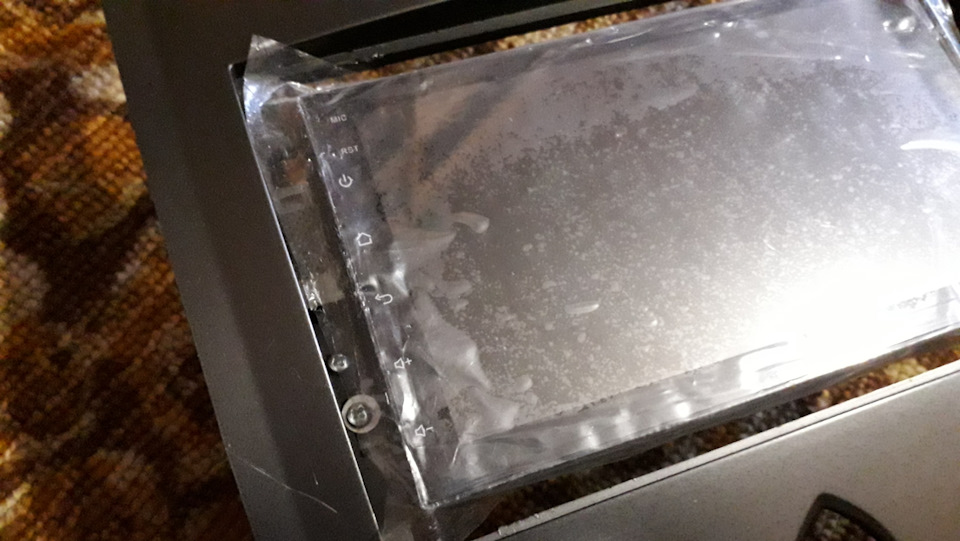

докапаться есть к чему, но вроде не всё так страшно)). Приклеил на Зм ленту.

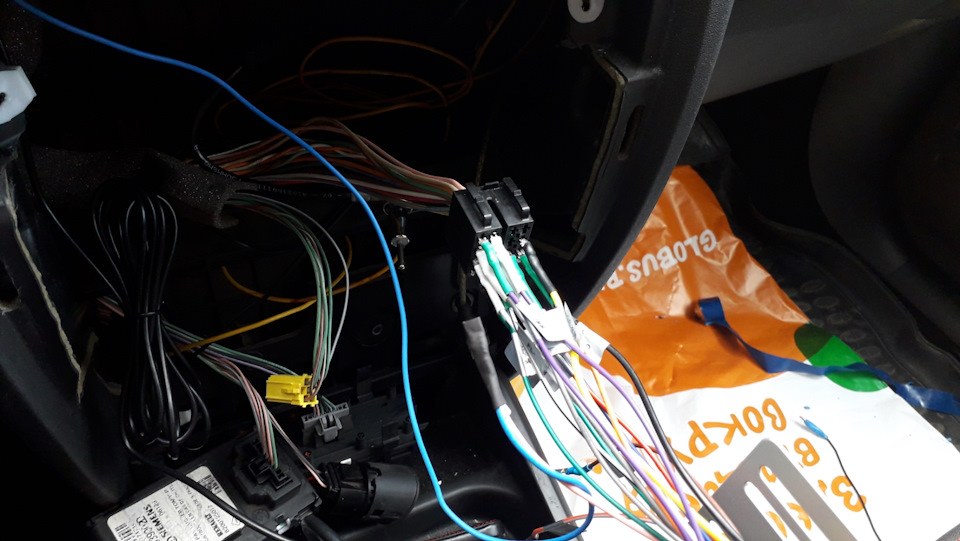

Далее подключение.
Вооружившись интернетом, вашими бортжурналами и подсказками начал установку.

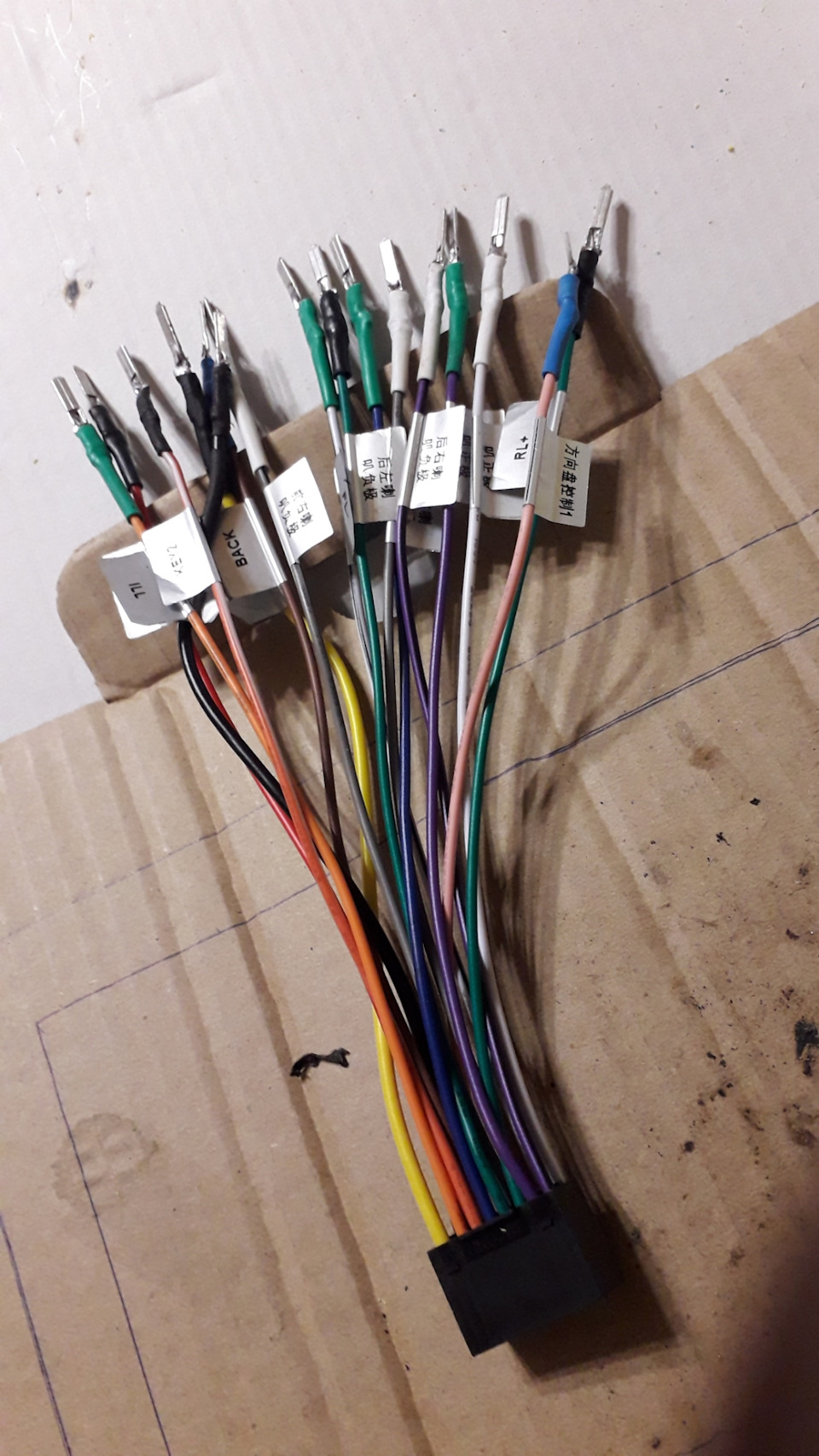

К фишке, которая шла с магнитолой напаял малые плоские клеммы (папа). Подсмотрел вот здесь- www.drive2.ru/l/543887721404301849/

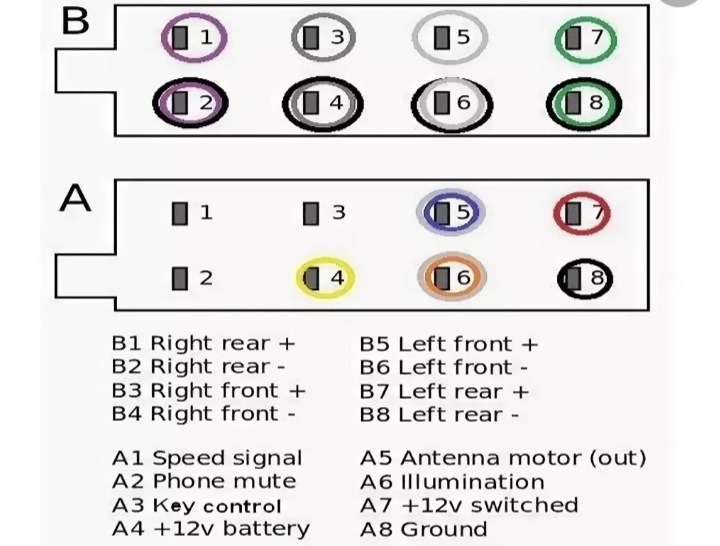

Провода все подписаны таким способом подключал по распиновки к штатному разъёму ISO.

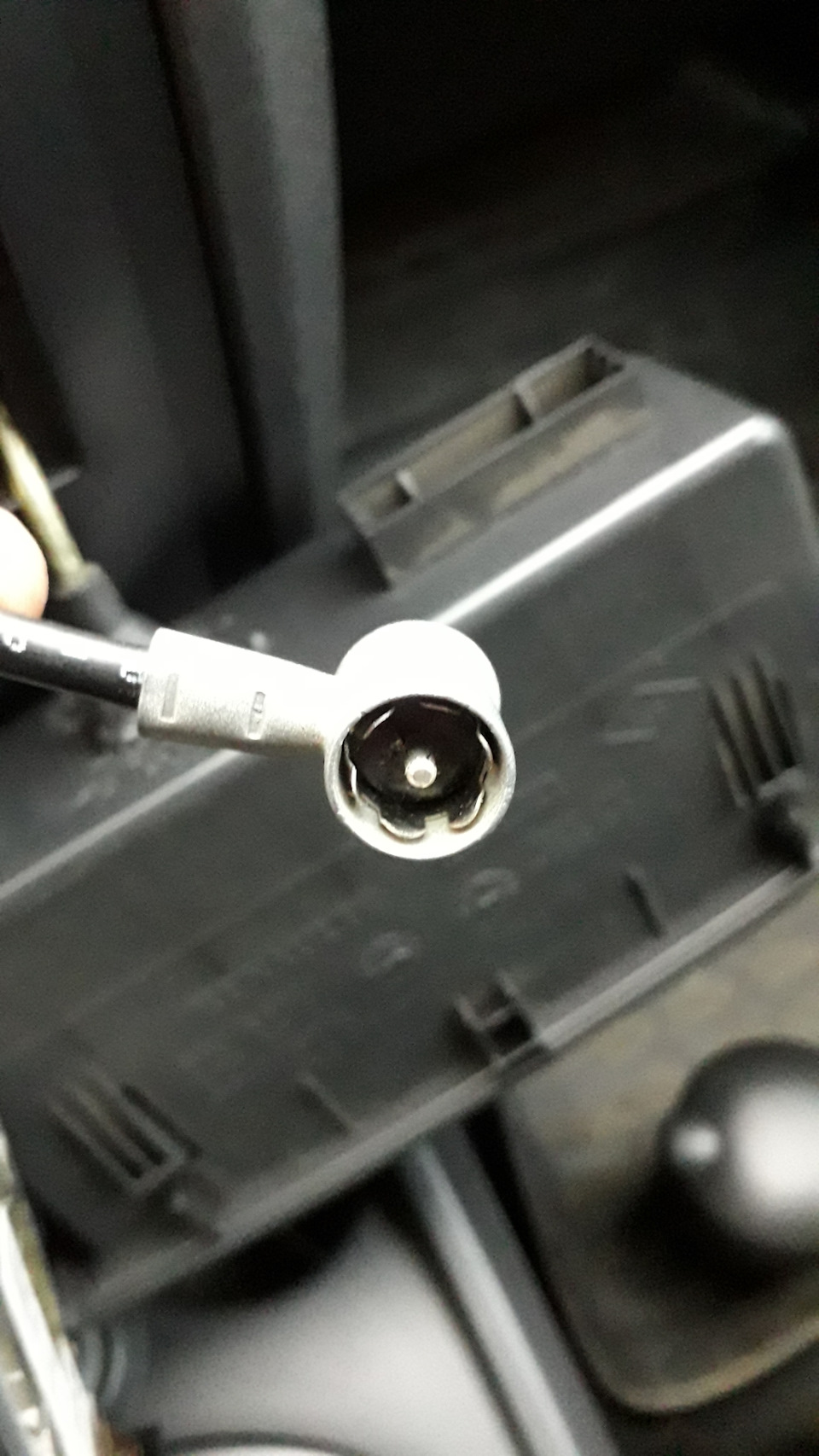

Штекер нашей радиоантенны
Далее подрулевой.
Отрезал 6 проводов на фишке от дисплейчика-, оранжевый, бежевый, розовый, фиолетовый, серый, зелёный они находятся во втором ряду все рядом друг с другом. Оранжевый провод не нужен его изалируем и забываем про него.

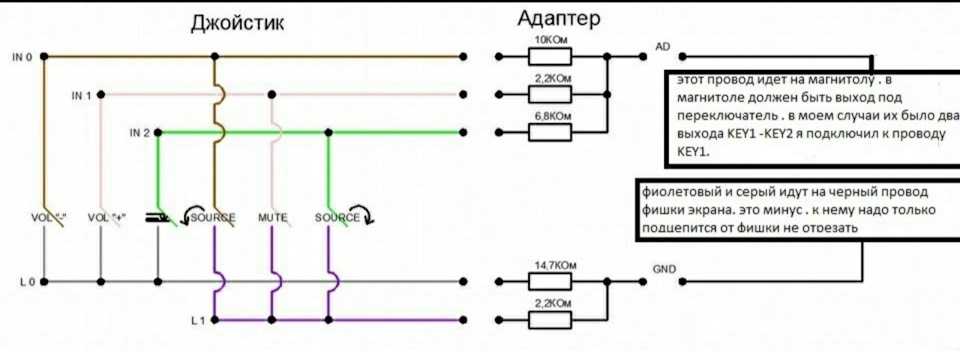

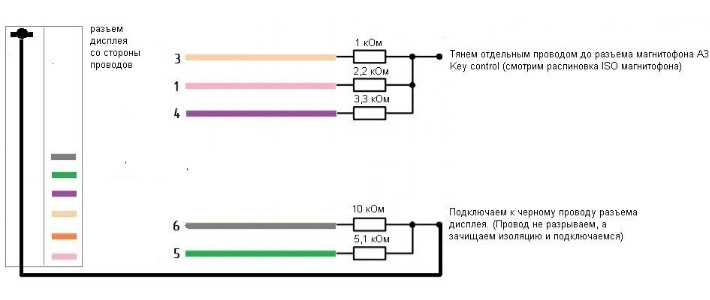

напаял резисторы сопротивлением 1; 2.2; 3.3; 5.1; 10 кОм по этой схеме
Источник — www.drive2.ru/l/465407330192719889/ эта схема к данной магнитоле работала некорректно, так как половина кнопок подрулевого не фурычило.
Потом переделал вот так.
Просто поменял местами фиолетовый и зелёный провода, резисторы оставил те же.
Источник- www.drive2.ru/l/519744370203689580/
Связку из трёх проводов (бежевый, розовый, зелёный) соеденил с проводом Key1 от магнитолы, а связку из двух (фиолетовый, серый) подсоединил к чёрному проводу из этой же фишки.

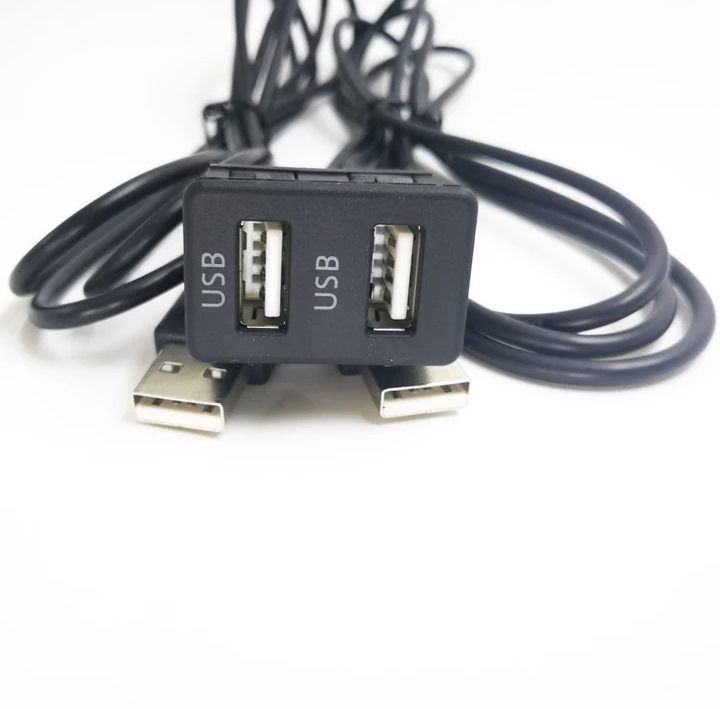

Обучил кнопки, все гуд, кроме колесика. Gps работает, блютуз соединяется, wifi принимает. Камеру пока не устанавливал, куплю, установлю. Две юсб флэхи вывел в район разъёма сканера, хочу установить что то типа этого
Впечатления шикарные, я прям как ребёнок не мог оторваться от неё))), звук норм, лучше чем от аукса который стоял до этого.
Возможностей стало намного больше, очень рад, что всё получилось.

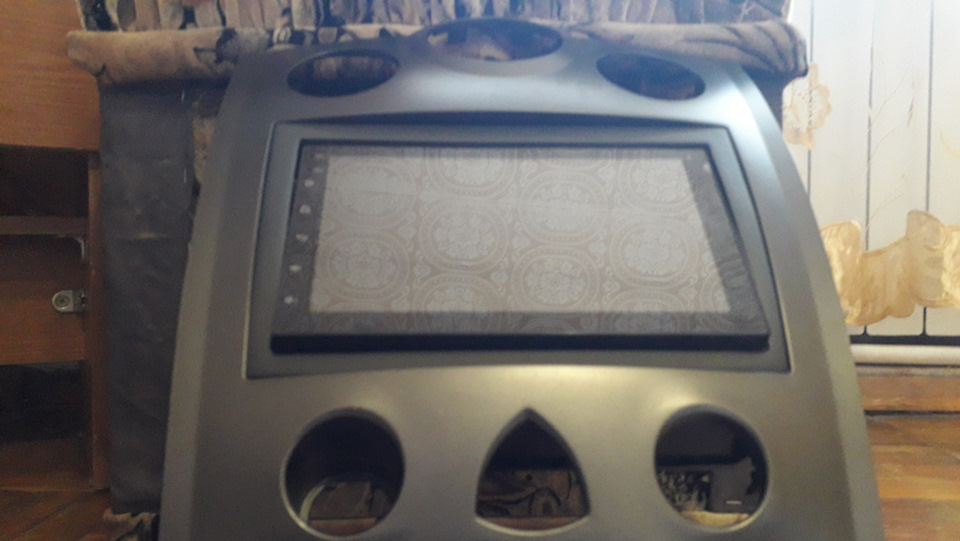

Ну и собственно результат
